MANUAL DE USUARIO Zenmuse H20 DJI

Guía de inicio rápido

1. 5D Button
2. Customizable Button C2*
3. Customizable Button C1*

Renuncia de responsabilidad y advertencia

Enhorabuena por la compra de su nuevo producto DJI ^™ . La información incluida en este documento afecta a su seguridad, y a sus derechos y responsabilidades legales. Lea detenidamente este documento al completo y todas las prácticas de seguridad y legales proporcionadas por DJI. Visite también el sitio web oficial de DJI (http://www.dji.com) para descargar la versión completa del Manual de usuario y lea cuidadosamente todas las instrucciones y advertencias antes de montar, configurar y usar el dispositivo. Si no lee ni sigue correctamente las instrucciones y advertencias de los documentos mencionados o usa el dispositivo de forma no segura, podría sufrir lesiones importantes o provocarlas a otras personas; igualmente, podría causar daños en su producto DJI u otros objetos. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de SZ DJI Technology Co., Ltd. (DJI). Estos podrán actualizarse, cambiarse o rescindirse sin notificación previa. Para obtener información actualizada sobre el producto, visite http://www.dji.com y haga clic en la página de este producto.

DJI es una marca comercial de SZ DJI TECHNOLOGY CO., LTD. (abreviado como "DJI") y sus filiales. Los nombres de productos, marcas, etc., que aparecen en este manual son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias.

Conformidad para la exportación, renuncia de responsabilidad, indemnización

Usted reconoce que tiene la responsabilidad de cumplir con leyes de control de exportación vigentes. Por tanto, la responsabilidad legal recaerá enteramente sobre usted si el uso, venta, transferencia, alquiler u otras conductas suyas relacionadas con los productos no cumplen con las leyes de control de exportación vigentes. DJI no será responsable, bajo ninguna circunstancia, de cualquier infracción de las leyes de control de exportación que usted pueda cometer. Además, usted eximirá de toda responsabilidad a DJI, sus afiliados, directores, ejecutivos, empleados, agentes y representantes frente a reclamaciones, demandas, juicios, causas, gastos (incluidos honorarios razonables en concepto de asistencia legal), daños, pérdidas o responsabilidades de cualquier naturaleza derivados, supuestamente derivados o relacionados con el incumplimiento por parte de usted de las leyes de control de exportación vigentes.

No modifique ni altere la Zenmuse H20T

La ZENMUSE™ H20T se ha calibrado específicamente para la cámara y el objetivo específicos antes de salir de fábrica. No se necesita ni se recomienda modificación física ni mecánica alguna del estabilizador. No añada ningún otro componente ni dispositivo (como un filtro, un parasol del objetivo, etc.) a la cámara. La Zenmuse H20T es un instrumento delicado. No desmonte el estabilizador ni la cámara, ya que esto causaría daños irreversibles.

Use solamente aeronaves compatibles

La Zenmuse H20T es actualmente compatible con DJI MATRICE™ 300 RTK. A su debido tiempo, también será compatible con otros productos designados. Para optimizar el rendimiento del estabilizador, descargue la última aplicación DJI Pilot y actualice la aeronave con el firmware más reciente. De lo contrario, puede que la Zenmuse H20T no funcione correctamente.

Uso seguro

Asegúrese de manejar su aeronave del modo más seguro posible. Siga los procedimientos del manual de usuario y los tutoriales en línea para montar y conectar el estabilizador a la aeronave. Respete el código nacional de seguridad para aeromodelos del AMA.

Al usar este producto, por la presente manifiesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia, así como que entiende y acepta cumplir los términos y condiciones establecidos en este documento y todos los demás documentos pertinentes de este producto. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto y de cualquier consecuencia derivada de dicho uso. Acepta usar este producto solo con fines apropiados y de

acuerdo con todas las leyes, reglas y normativas aplicables, incluidas las normativas de espacio aéreo internacionales y nacionales, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI.

DJI no acepta responsabilidad alguna por daños o lesiones, ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales incluidas, entre otras, las establecidas en el Manual de usuario.

Contenido del embalaje

Estabilizador y cámara (tarjeta microSD incluida)

× 1 × 1 Pastuche depieza de almacenamiento*

objetivos

× 1

* La serie Zenmuse H20 tiene su propio estuche de almacenamiento solo cuando se compra individualmente.

Zenmuse H20T

La cámara y estabilizador Zenmuse H20T cuenta con una cámara térmica infrarroja de onda larga, así como con un zoom y una cámara panorámica que le permiten proporcionar imágenes infrarrojas y visuales simultáneamente, y cambiar rápidamente entre zoom e imagen panorámica. Esto permite a los usuarios cambiar rápidamente a una imagen de gran aumento para observar los detalles después de reconocer el objetivo en una imagen panorámica. Además, cuenta con un telémetro láser que, durante las tareas de búsqueda y rescate, proporciona información acerca de la distancia a la que se encuentra el objetivo, así como su ubicación. Asimismo, a la hora de realizar tareas de inspección, permite un posicionamiento rápido y mejora la eficiencia.

La Zenmuse H20T se puede montar en la aeronave Matrice 300 RTK y puede transmitir vídeo en directo a la aplicación DJI Pilot.

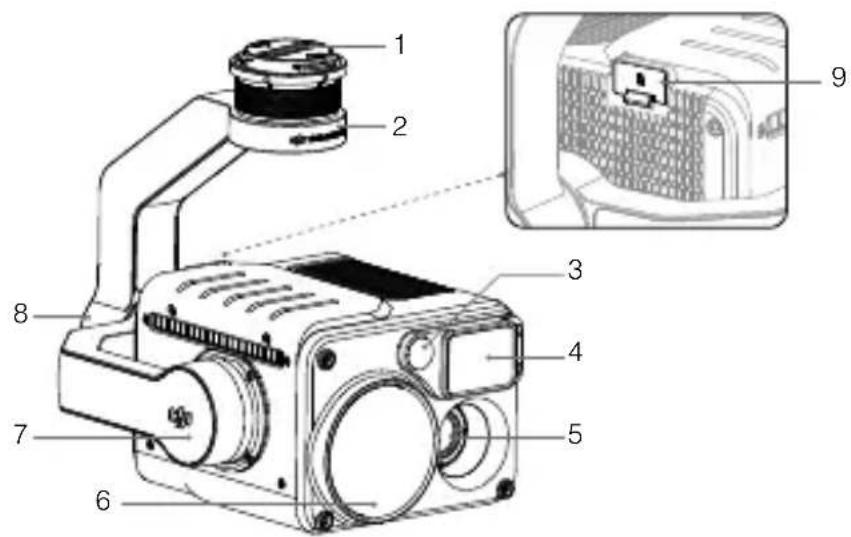

1. Conector del estabilizador
2. Motor de giro
3. Cámara de gran angular
4. Telémetro láser
5. Cámara térmica de infrarrojos
6. Cámara con zoom
7. Motor de inclinación
8. Motor de rotación
9. Ranura para tarjeta microSD

Instalación

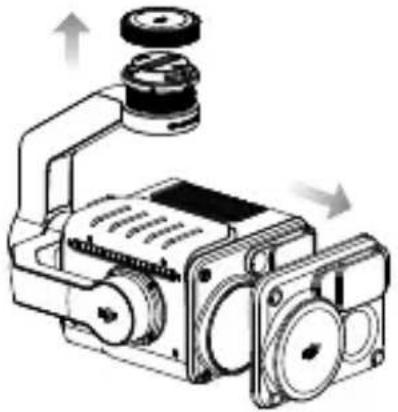

1. Retire la tapa del estabilizador y el protector del objetivo.

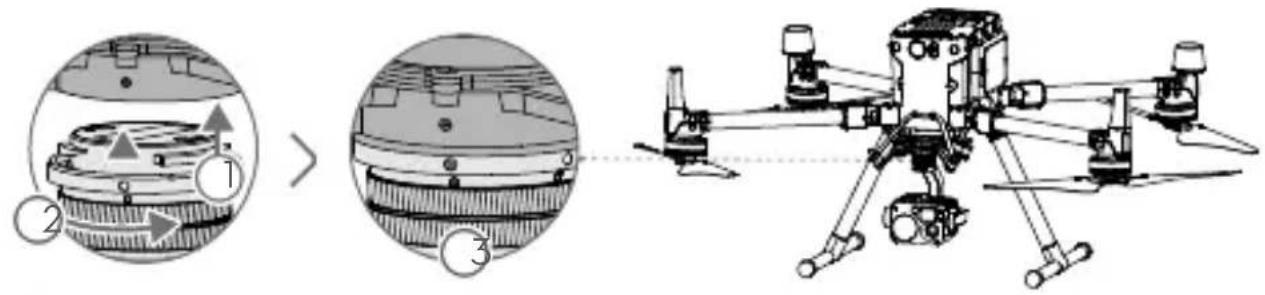

1. Gire el conector del estabilizador de la aeronave Matrice 300 RTK a la posición de desbloqueo, inserte el estabilizador y, a continuación, vuelva a girar el conector del estabilizador a la posición de bloqueo.

- Agarre el conector del estabilizador con firmeza y aplique una fuerza giratoria firme y constante al acoplar o desacoplar el estabilizador.

- Asegúrese de que la cubierta de la ranura para tarjeta microSD esté correctamente colocada para evitar que entre polvo o humedad durante el uso o transporte.

Controles de la cámara

Control remoto

Ajuste la inclinación del estabilizador con el selector izquierdo y ajuste su paneo con el selector derecho. Pulse el botón del obturador o el botón de grabación de vídeo para tomar fotografías o grabar vídeos. Mueva el botón 5D para ajustar el zoom (arriba y abajo) y el valor de exposición (izquierda y derecha). El botón personalizable C1 se puede usar para volver a centrar el estabilizador, y el botón personalizable C2 se puede usar para cambiar entre la pantalla principal y la auxiliar.

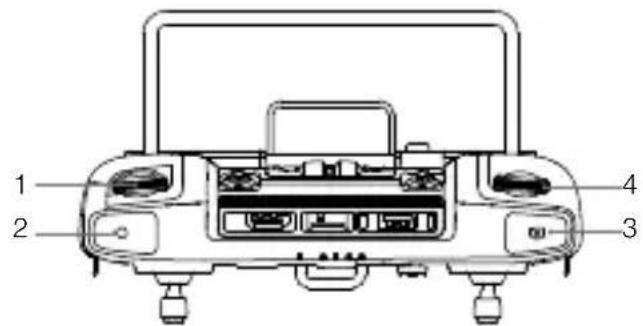

1 2 3 4

1. Selector izquierdo

2. Botón de grabación

3. Botón del obturador

4. Selector derecho

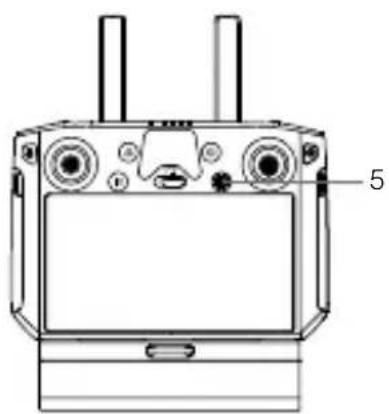

5

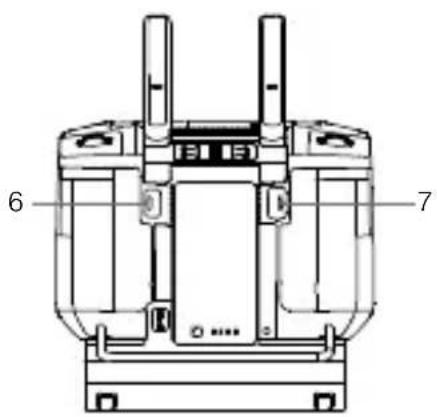

6 7

1. Botón 5D
2. Botón personalizable C2*
3. Botón personalizable C1*

* La función de este botón puede personalizarse.

Aplicación DJI Pilot

La interfaz táctil se puede utilizar para tomar fotos, grabar vídeos y reproducirlos. Las cámaras visuales son compatibles con funciones inteligentes como High-Res Grid Photo (Cuadrícula fotográfica de alta resolución) y Night Scene (Escena nocturna), mientras que la cámara térmica de infrarrojos admite las funciones Zoom digital, Medición puntual, Paleta e Isoterma, que se pueden configurar en la aplicación.

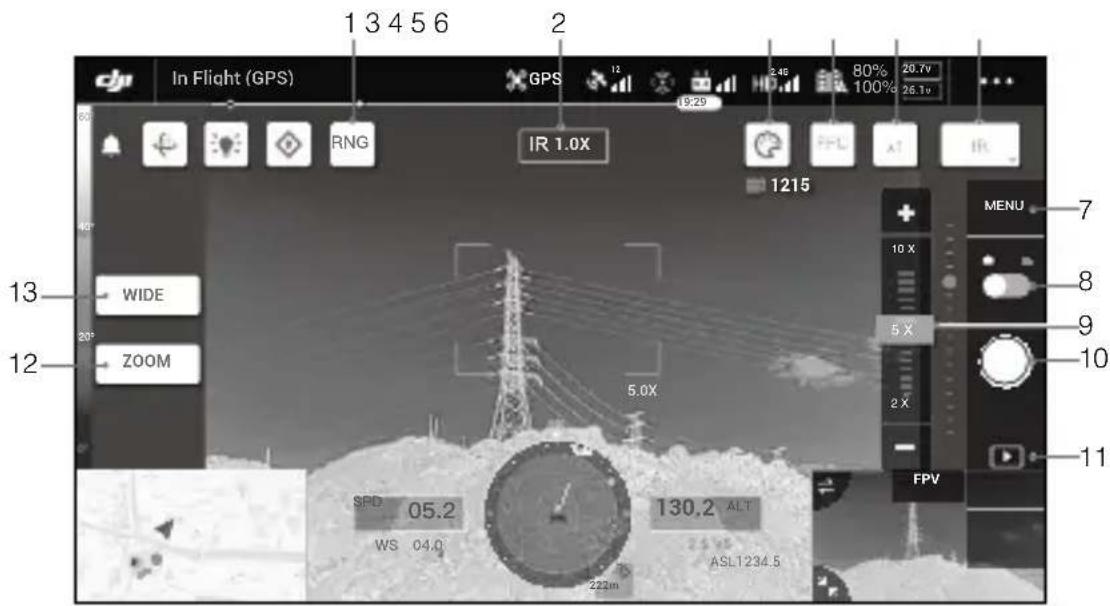

In Flight (GPS) 1 3 4 5 6 2 GPS 13 19:29 246 80% 20.7V 100% 26.1V IR 1.0X FPL AT IR 1215 WIDE 20° 5.0X MENU 7 10 X 8 5 X 9 2 X 10 ZOOM 11 SPD 05.2 WS 04.0 130.2 ALT ASL1234.5 222m

1. Telemetría por láser
2. Cámara y zoom
3. Paleta/Isoterma
4. Calibración de la FFC
5. Zoom (cámara térmica de infrarrojos)
6. Modo de visualización

7. Configuración de la cámara

8. Cambio entre foto y vídeo

9. Control deslizante de zoom (cámara con zoom)
10. Botón de obturador/grabación
11. Reproducción
12. Botón de cambio de vista de cámara con zoom
13. Botón de cambio de vista de cámara de gran angular

Especificaciones

General
Nombre Zenmuse H20T
Dimensiones 167 × 135 × 161 mm
Peso 828±5 g
Nivel de protección IP44
Seguridad del láser Clase 1M (IEC 60825-1:2014)
Aeronaves compatibles Matrice 300 RTK
Estabilizador
Intervalo de vibración angular ±0.01°
Soporte Desmontable
Cámara con zoom
Sensor CMOS de 1/1.7". Píxeles efectivos: 20 MP
Objetivo	Distancia focal: 6.83-119.94 mm (equivalente a 31.7-556.2 mm)Apertura: f/2.8-f/11 (normal), f/1.6-f/11 (noche)Enfoque: 1 m hasta ∞ (panorámico), 8 m hasta ∞ (zoom)
Cámara de gran angular
Sensor CMOS de 1/2.3". Píxeles efectivos: 12 MP
Objetivo	DFOV: 82.9°Distancia focal: 4.5 mm (equivalente a 24 mm)Apertura: f/2.8Enfoque: 1 m a ∞
Cámara térmica de infrarrojos
Cámara termográfica Microbolómetro VOx no refrigerado
Objetivo	DFOV: 40.6°Distancia focal: 13.5 mm (equivalente a 58 mm)Apertura: f/1.0Enfoque: 5 m a ∞
Telémetro láser
Longitud de onda 905 nm
Rango de medición	3-1200 m (superficie reflectante vertical con 12 m de diámetro y un 20 % de reflectividad)
Almacenamiento
Tarjetas SD compatibles	Compatible con una tarjeta microSD con capacidad de hasta 128 GB.Se requiere una tarjeta microSD UHS-I con un grado 3 de velocidad.
Sistema de archivo compatible FAT32 (≤32 GB), exFAT (>32 GB)
Entorno
Temperatura de funcionamiento De -20 °C a 50 °C
Temperatura de almacenamiento De -20 °C a 60 °C

Estojo de armazenamento*×1 ×1 Pano de limpeza de lentes ×1

Declaración de cumplimiento UE: SZ DJI TECHNOLOGY CO., LTD. por la presente declara que este dispositivo cumple los requisitos básicos y el resto de provisiones relevantes de la Directive 2014/30/EU.

Hay disponible online una copia de la Declaración de conformidad UE en www.dji.com/euro-compliance

Dirección de contacto de la UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Tratamiento de residuos responsable con el medio ambiente

Los aparatos eléctricos viejos no pueden desecharse junto con los residuos orgánicos, sino que deben ser desechados por separado. Existen puntos limpios donde los ciudadanos pueden dejar estos aparatos gratis. El propietario de los aparatos viejos es responsable de llevarlos a estos puntos limpios o similares puntos de recogida. Con este pequeño esfuerzo estás contribuyendo a reciclar valiosas materias primas y al tratamiento de residuos tóxicos.
