Zenmuse H20 - Camera DJI - Gratis gebruiksaanwijzing en handleiding

Producttype	Multisensorcamera voor drone (gimbal)
Merk	DJI
Model	Zenmuse H20T
Afmetingen	167 × 135 × 161 mm
Gewicht	828 ± 5 g
Beschermingsgraad	IP44
Voeding	Via de drone Matrice 300 RTK (accu van de drone)
Compatibel apparaat	DJI Matrice 300 RTK
Zoomcamera	Brandpuntsafstand 6,83-119,94 mm (equivalent 31,7-556,2 mm), diafragma f/2,8-f/11 (normaal) / f/1,6-f/11 (nacht)
Groothoekcamera	DFOV 82,9°, brandpuntsafstand 4,5 mm (equivalent 24 mm), f/2,8
Infrarood warmtebeeldcamera	Ongekoelde VOx-microbolometer, DFOV 40,6°, brandpuntsafstand 13,5 mm (equivalent 58 mm), f/1,0
Laserafstandsmeter	Golflengte 905 nm, bereik 3-1200 m (reflecterend oppervlak 12 m, 20% reflectiviteit)
Opslag	microSD-kaart tot 128 GB, UHS-I klasse 3 vereist, FAT32/exFAT-formaten
Bedrijfstemperatuur	-20°C tot 50°C
Opslagtemperatuur	-20°C tot 60°C
Onderhoud en reiniging	Gebruik de meegeleverde reinigingsdoek voor de lens. Demonteer de gimbal of camera niet.
Veiligheid	Lasercamera klasse 1M (IEC 60825-1:2014). Houd u aan de lokale regelgeving. Lees de vrijwaringsclausule.
Belangrijkste functies	Zoom, groothoek, thermische beeldvorming, laserafstandsmeter, foto/video, intelligente modi (HD-raster, nachtscène), spotmetingen.
Inbegrepen accessoires	Gimbal en camera, microSD-kaart, opbergdoos, lensreinigingsdoek.
Afvoer	Niet bij het huishoudelijk afval gooien. Recycle via een gemeentelijk inzamelpunt.

Veelgestelde vragen - Zenmuse H20 DJI

Hoe installeer ik de Zenmuse H20T op de Matrice 300 RTK-drone?

Verwijder de gimbalafdekking en de lensbescherming. Draai de gimbalconnector van de drone naar de ontgrendelde positie, plaats de gimbal en zet de connector terug in de vergrendelde positie. Zorg ervoor dat de microSD-sleufafdekking goed gesloten is.

Uit welke cameratypes bestaat de Zenmuse H20T?

De Zenmuse H20T bevat een zoomcamera (6,83-119,94 mm), een groothoekcamera (4,5 mm), een infrarood warmtebeeldcamera (VOx-microbolometer) en een laserafstandsmeter (905 nm).

Hoe gebruik ik de laserafstandsmeter van de Zenmuse H20T?

De laserafstandsmeter wordt geactiveerd via de DJI Pilot-app. Het meet de afstand en positie van het doelwit, met een bereik van 3 tot 1200 m op een reflecterend oppervlak. Gebruik het voor snelle positionering tijdens zoek- en reddingsmissies of inspecties.

Welke geheugenkaart wordt aanbevolen voor de Zenmuse H20T?

Gebruik een microSD-kaart met een maximale capaciteit van 128 GB, UHS-I klasse 3. Ondersteunde formaten zijn FAT32 (≤32 GB) en exFAT (>32 GB). Plaats deze in de sleuf op de gimbal.

Kan ik de Zenmuse H20T zonder drone gebruiken?

Nee, de Zenmuse H20T is exclusief ontworpen om op een compatibele drone te worden gemonteerd, momenteel de Matrice 300 RTK. Het heeft de stroomvoorziening en datalink van de drone nodig om te werken.

Hoe reinig ik de lens van de Zenmuse H20T?

Gebruik de meegeleverde lensreinigingsdoek uit de verpakking. Veeg voorzichtig het lensoppervlak schoon. Gebruik geen agressieve chemicaliën en demonteer nooit de gimbal.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Lees zorgvuldig de vrijwaringsclausule en veiligheidsinstructies. Houd u aan de lokale regelgeving voor drones en luchtruim. Wijzig de gimbal niet. Gebruik uitsluitend compatibele apparaten en werk de firmware bij. De laser is klasse 1M, vermijd directe blootstelling.

Hoe werk ik de firmware van de Zenmuse H20T bij?

Verbind uw drone en gimbal met de DJI Pilot-app. Zorg ervoor dat de drone is ingeschakeld en de verbinding tot stand is gebracht. De app meldt u wanneer er updates beschikbaar zijn. Volg de instructies om de nieuwste firmware te downloaden en te installeren.

Wat te doen als het beeld van de warmtebeeldcamera vervormd of abnormaal is?

Voer een FFC-kalibratie (Flat Field Correction) uit via de DJI Pilot-app. Dit corrigeert inhomogeniteiten in de sensor. Als het probleem aanhoudt, controleer of de lens schoon is en of de bedrijfstemperatuur binnen het bereik van -20°C tot 50°C ligt.

Hoe voer ik de Zenmuse H20T af aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een gemeentelijk inzamelpunt voor recycling van elektronisch afval. Zo kunnen waardevolle grondstoffen worden teruggewonnen en giftige stoffen worden verwerkt.

GEBRUIKSAANWIJZING Zenmuse H20 DJI

Disclaimer en waarschuwing

Gefeliciteerd met de aankoop van uw nieuwe DJI ^TM -product. De informatie in dit document betreft uw veiligheid en uw wettelijke rechten en plichten. Lees dit hele document en alle veilige en wettige DJI-methoden zorgvuldig verstrekt en bezoek de officiële DJI-website (http://www.dji.com) om de volledige versie van de gebruikershandleiding te downloaden. Lees ook alle instructies en waarschuwingen daarin zorgvuldig voordat u het product installeert, instelt en gebruikt. Het niet lezen en opvolgen van de instructies en waarschuwingen in de genoemde documenten of het ontbreken van een sterk veiligheidsbewustzijn gedurende het gebruik kan leiden tot ernstig letsel bij uzelf of anderen, of tot schade aan het DJI-product of schade aan andere voorwerpen in de omgeving. Dit document en alle overige documentatie kunnen naar eigen goeddunken van SZ DJI Technology Co. Ltd gewijzigd worden. (DJI). Ze kunnen zonder voorafgaande kennisgeving worden bijgewerkt, gewijzigd of beeindigd. Ga voor actuele productinformatie naar http://www.dji.com en klik op de productpagina van dit product.

DJI is een handelsmerk van SZ DJI TECHNOLOGY CO., LTD. (afgekort 'DJI') en aan hieraan gelieerde bedrijven. Namen van producten, merken enz. in deze handleiding zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke eigenaren.

Export naleving; disclaimer; schadevergoeding

U erkent dat het uw verantwoordelijkheid is om te voldoen aan toepasselijke exportcontrolewetgeving. U bent als enige verantwoordelijk voor de wettelijke verantwoordelijkheid als uw gebruik, verkoop, overdracht, verhuur of ander gedrag met betrekking tot de producten niet voldoet aan de toepasselijke exportcontrolewetgeving. DJI is in geen enkel geval verantwoordelijk voor uw schending van toepasselijke exportcontrolewetgeving. Bovendien moet u DJI, hieraan gelieerde ondernemingen, directeuren, functionarissen, werknemers, agenten en vertegenwoordigers, vrijwaren, verdedigen en schadeloos houden van en tegen alle claims, eisen, rechtszaken, vorderingen, kosten (inclusief redelijke advocaatkosten), schade, verliezen of aansprakelijkheden van welke aard dan ook, die voortvloeien uit of naar verluidt voortvloeien uit of verband houden met uw niet-naleving van de toepasselijke exportcontrolewetgeving.

Wijzig of verander de Zenmuse H20T niet

De ZENMUSE™ H20T is speciaal gekalibreerd voor de betreffende camera en lens voordat hij de fabriek verlaat. De gimbal hoeft niet fysiek of mechanisch te worden veranderd of aangepast, en dit wordt dan ook afgeraden. Voeg geen andere componenten of apparaten (zoals een filter, lenskap, enz.) aan de camera toe.

De Zenmuse H20T is een kwetsbaar instrument. Demonteer de cardanische ophanging of camera niet, omdat deze permanente schade kan veroorzaken.

Gebruik alleen compatibele drones

De Zenmuse H20T is momenteel compatibel met de DJI MATRICE ^TM 300 RTK. Hij zal te zijner tijd ook compatibel zijn met andere bepaalde producten. Download de nieuwste DJI Pilot-app en update de nieuwste dronefirmware om de prestaties van de gimbal te optimaliseren, anders werkt de Zenmuse H20T mogelijk niet correct.

Veilig gebruik

Zorg ervoor dat u uw drone op de veiligst mogelijke manier bestuurt. Volg de procedures in de gebruikershandleiding en de online tutorials om de gimbal op uw drone te monteren en aan te sluiten. Respecteer de nationale veiligheidscode voor modelvliegtuigen van AMA.

Door het gebruik van dit product geeft u te kennen dat u deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat u begrijpt en ermee akkoord gaat dat u zich dient te houden aan alle hierin gestelde algemene voorwaarden en bepalingen. U gaat ermee akkoord dat u alleen tijdens het gebruik van dit product verantwoordelijk bent voor uw eigen gedrag, en voor de mogelijke gevolgen daarvan. U gaat

ermee akkoord om dit product uitsluitend voor gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, waaronder internationale en nationale luchtruimverordeningen, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI heeft opgesteld en beschikbaar heeft gesteld.

DJI aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. De gebruiker dient zich te houden aan veilige en wettige praktijken, inclusief, maar niet beperkt tot hetgeen in deze veiligheidsrichtlijnen wordt beschreven.

In the Box

Gimbal en camera (microSD-kaart inbegrepen)

Opslaghoes*× 1 × 1

Lensreinigingsdoekje

× 1

* De Zenmuse H20-serie heeft alleen een eigen opbergkoffer als deze individueel wordt aangeschaft.

Zenmuse H20T

De Zenmuse H20T-gimbal en -camera zijn voorzien van een longwave infrarood thermische camera en zowel een zoom- als een groothoekcamera, die tegelijkertijd zowel infrarood- als visuele beelden kan leveren en snel kan schakelen tussen zoom- en groothoekbeeld. Dit stelt gebruikers in staat om snel over te schakelen naar een zoomlens met een zeer sterke vergroting voor detailobservatie nadat het doel in een groothoekbeeld is herkend. Hij is ook uitgerust met een laserafstandsmeter die de afstand en locatie-informatie van het doel tijdens zoek- en reddingsacties of inspectie verstrekt om te helpen met snelle positionering en de werkefficiëntie te verbeteren.

Zenmuse H20T kan worden gemonteerd op het Matrice 300 RTK-drone en live-video streamen naar de DJI Pilot-app.

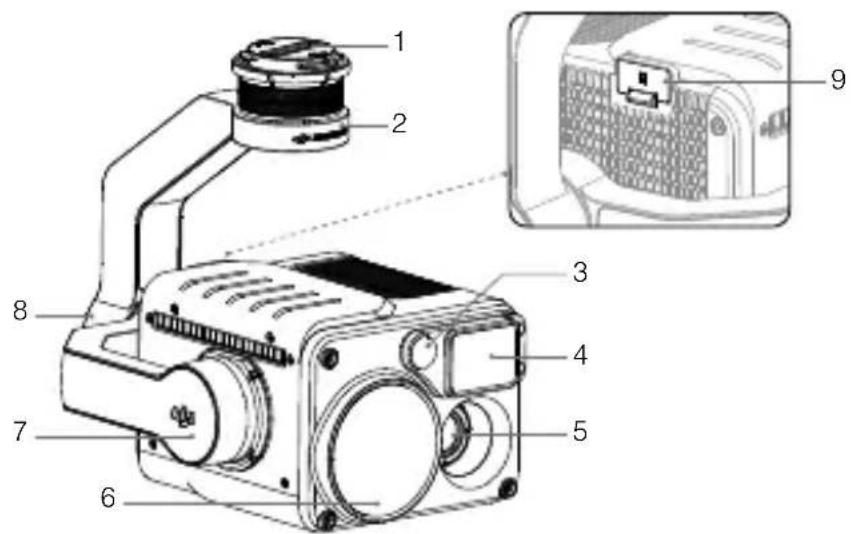

1. Gimbalconnector
2. Panmotor
3. Groothoekcamera
4. Laserafstandsmeter
5. Infrarood thermische camera
6. Zoomcamera
7. Kantelmotor
8. Rolmotor
9. Sleuf voor microSD-kaart

Montage

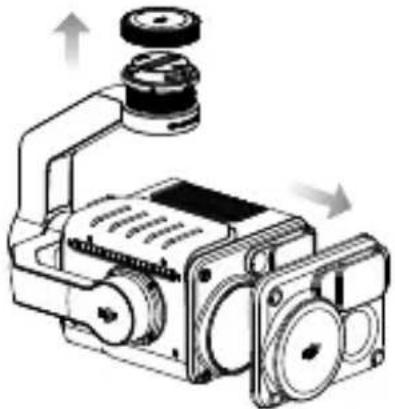

1. Verwijder de gimbal-dop en lensbeschermer.

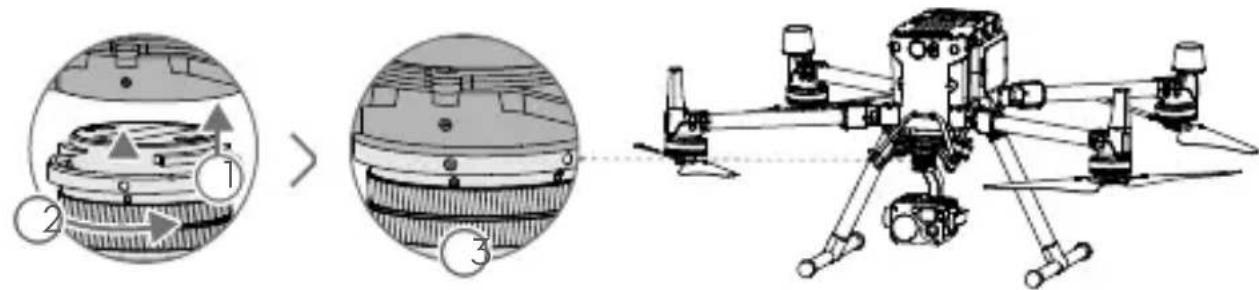

1. Draai de gimbalconnector van de Matrice 300 RTK-drone naar de ontgrendelde positie, plaats de gimbal en draai vervolgens de gimbalconnector naar de vergrendelde positie.

- Houd de gimbalconnector stevig vast en bevestig of koppel de gimbal los met een stevige, krachtige draai. - Zorg ervoor dat de klep van de microSD-kaartsleuf stevig op zijn plaats zit om te voorkomen dat stof of vocht tijdens gebruik of transport binnendringt.

Camerabediening

Afstandsbediening

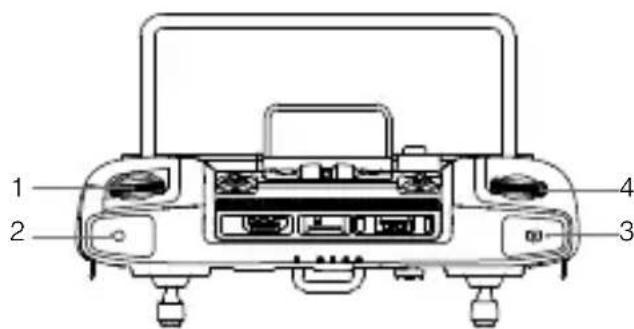

Pas de kanteling van de gimbal met de linkerdraaiknop aan en pas de pan met de rechterdraaiknop aan. Druk op de ontspanknop of opnameknop om foto's te maken of video's op te nemen. Draai aan de 5D-knop om de zoominstelling (omhoog en omlaag) en EV-waarde (links en rechts) aan te passen. De aanpasbare knop C1 kan worden gebruikt om de gimbal opnieuw te centreren en de aanpasbare knop C2 kan worden gebruikt om te schakelen tussen het hoofd- en hulpscherm.

1. Linkerdraaiknop
2. Opnameknop
3. Sluiterknop
4. Rechterdraaiknop

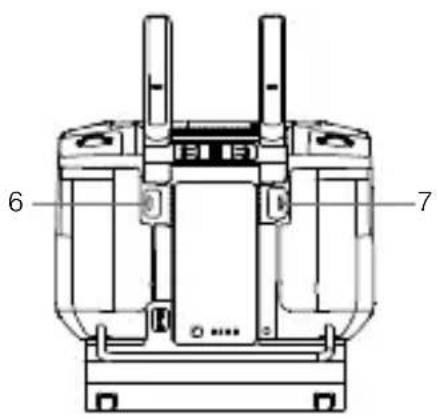

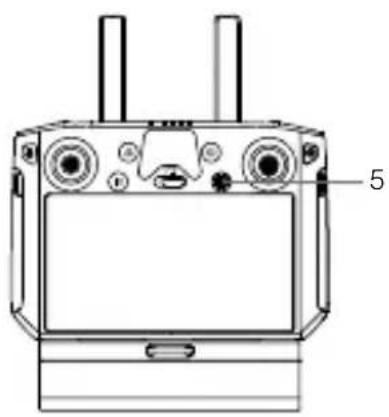

1. 5D-knop
2. Aanpasbare knop C2*
3. Aanpasbare knop C1*

* De functie voor deze knop kan worden aangepast.

DJI Pilot-app

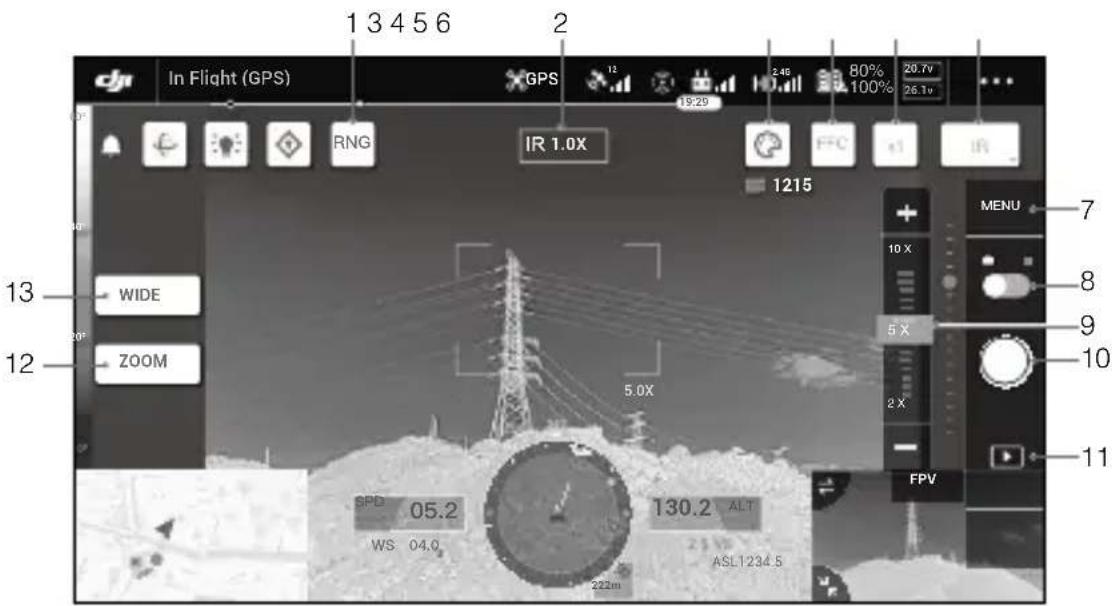

De touchinterface kan worden gebruikt voor het maken van foto's, het opnemen van video's en het afspelen. De visuele camera's ondersteunen intelligente functies zoals High-Res Grid Photo en Night Scene, terwijl de infrarood thermische camera Digital Zoom, Spot Meter, Palette en Isotherm-functies ondersteunt, die allemaal in de app kunnen worden geconfigureerd.

1. Laserbereik
2. Camera en zoom
3. Palette/isotherm
4. FFC-kalibratie
5. Zoom (infrarood thermische camera)
6. Displaystand

7. Camera-instellingen

8. Wisselen foto/video

9. Zoomschuifregelaar (zoomcamera)
10. Sluiter-/opnameknop
11. Afspelen
12. Schakelknop cameraweergave zoomen
13. Schakelknop cameraweergave groothoek

Technische gegevens

Algemeen

Naam Zenmuse H20T

Afmetingen 167×135×161 mm

Gewicht 828±5 g

Beschermingsgraad IP44

Laserveiligheid Klasse 1M (IEC 60825-1:2014)

Ondersteunde drone Matrice 300 RTK

Gimbal

Bereik hoektrilling ±0,01°

Monteren Afneembaar

Zoomcamera

Sensor 1/1,7-inch CMOS, effectieve pixels: 20 M

	Brandpuntsafstand: 6,83-119,94 mm (equivalent: 31,7-556,2 mm)
Lens	Diafragma: f/2.8-f/11 (normaal), f/1.6-f/11 (nacht)
	Focus: 1 m tot ∞ (groothoek), 8 m tot ∞ (telefoto)

Groothoekcamera

Sensor 1/2,3-inch CMOS, effectieve pixels: 12 M

	DFOV: 82,9 °
Lens	Brandpuntsafstand: 4,5 mm (equivalent: 24 mm)
	Diafragma: f/2.8
	Focus: 1 m tot ∞

Infrarood thermische camera

Warmtebeeldcamera Ongekoelde VOx-microbolometer

Lens	DFOV: 40,6 °Brandpuntsafstand: 13,5 mm (equivalent: 58 mm)Diafragma: f/1.0Focus: 5 m tot ∞

Laserafstandsmeter

Golflengte 905 nm

Meetbereik 3-1200 m (verticaal reflecterend oppervlak met een diameter van 12 m en een reflectievermogen van 20%)

Opslagruimte

Ondersteunde SD-kaarten Ondersteunt microSD-kaarten met een capaciteit tot 128 GB. Een microSD-kaart met UHS-I Speed Grade 3-classificatie is vereist.

Ondersteund bestandssysteem FAT32 (≤ 32 GB), exFAT (> 32 GB)

Omgeving

Bedrijfstemperatuur -20 °C tot 50 °C

Opslagtemperatuur -20 °C tot 60 °C

EU-verklaring van overeenstemming: SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/30/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance

Contactadres EU: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Milieuvriendelijk afvoeren

Oude elektrische apparaten mogen niet worden weggegooid samen met het restafval, maar moeten afzonderlijk worden afgevoerd. Afvoeren via het gemeentelijke inzamelpunt is gratis voor particulieren. De eigenaar van oude toestellen is verantwoordelijk voor het inleveren van de apparaten op deze of vergelijkbare inzamelpunten. Met deze kleine persoonlijke inspanning lever je een bijdrage aan de recycling van waardevolle grondstoffen en de verwerking van giftige stoffen.
