사용 설명서 Datalink Pro DJI

중요 참고에는 이 기호가 표시됩니다.

최신 버전은 다음 웹 사이트에서 다운로드하십시오.

DATALINK PRO를 구매해 주셔서 감사합니다. (본 장치는 이후 "제품"으로 언급됩니다.) 본 제품을 사용하기 전에 본 문서의 고지 사항을 주의 깊게 읽어 주십시오. 본 제품을 사용하는 것은 이 고지 사항에 동의하고 모든 내용을 읽은 것으로 간주됩니다. 반드시 사용 설명서에 따라 제품을 설치하고 사용하십시오. SZ DJI Technology Co., Ltd.와 해당 자회사는 지정되지 않은 액세서리의 사용을 포함(단, 이에 국한되지 않음)하여 제품의 부적절한 사용, 설치 또는 수리로 인해 직접 또는 간접적으로 발생하는 손해 및 부상에 대해 어떠한 책임도 지지 않습니다.

DJITM는 SZ DJI Technology Co., Ltd.(약어로 "DJI")와 해당 자회사의 상표입니다. 이 설명서에 표시된 제품 이름, 브랜드 이름 등은 해당 소유자의 상표 또는 등록 상표입니다. DJI는 본 제품과 설명서의 소유권과 함께 모든 권한을 보유합니다. 본 제품 또는 설명서의 어떤 부분도 DJI의 서면 허가 또는 동의 없이 어떤 형식으로도 재생산할 수 없습니다.

不

이 고지 사항은 다양한 언어로 제공됩니다. 서로 다른 버전 간에 차이점이 있을 경우, 중국 본토에서 제품 구매 시 중국어 버전이 우선적으로 적용되며 기타 지역에서 제품 구매 시 영어 버전이 우선적으로 적용됩니다.

경고

1. 해당 주파수 대역과 현지 법률 및 규정에 따라서만 DATALINK PRO를 사용하십시오.
2. DATALINK PRO를 처음 사용할 때 DJI Assistant 2에서 모든 모듈이 연결되었고 매개변수가 올바르게 설정되었는지 확인하십시오.
   3.안테나를 과도하게 구부리거나 접지 마십시오.
   4.안테나가 기지국과 이동국을 모두 지원하는지 확인하십시오.
3. 무선 간섭이 없는 열린 공간에서만 DATALINK PRO를 사용하십시오.
4. 동일한 주파수 대역에서 DATALINK PRO 기지국을 이동국과 페어링하십시오. 참고로 DATALINK PRO 400과 DATALINK PRO 900은 호환되지 않습니다.
5. 펌웨어를 업그레이드할 때 4단 스위치를 COMBO_SW4 위치로 전환하고 모듈을 PC에 연결한 다음 DJI Assistant 2를 실행하십시오.
6. 간섭을 받지 않으려면 DATALINK PRO 400을 작동시킬 때 400MHz 대역 근처에서 양방향 트랜시버나 워키토키를 사용하지 마십시오.
7. DJI 순정 부품 또는 DJI에서 인증한 부품만을 사용합니다. 인증되지 않은 부품 또는 DJI 비공인 제조업체의 부품을 사용하면 시스템 오작동 및 안전성 저하의 원인이 될 수 있습니다.
8. DATALINK PRO 및 해당 구성 요소에 이물질(예: 물, 기름, 흙, 모래 등)이 없는지 확인하십시오.
9. 이 제품을 사용할 때 필요한 관련 DJI 제품의 최신 사용 설명서 또는 소프트웨어 버전을 다운로드하십시오.

소개

DATALINK PRO는 기지국과 이동국 사이의 통신을 포함하여 실시간 무선 데이터 전송에 사용됩니다. 다양한 지역의 요구 사항을 충족시키기 위해 DATALINK PRO 400 및 DATALINK PRO 900 버전이 제공됩니다. 다기능 양방향 전송 링크는 DJI A3 비행 제어 시스템, D-RTK 에 완벽하게 대응합니다. DJI Lightbridge 및 조종기의 무선 간섭을 피하려면 400MHz 및 900MHz 근처의 주파수 대역을 사용하십시오. USB, CAN 및 UART와 같은 여러 인터페이스를 지원하고 추가 연결도 제공합니다.

개요

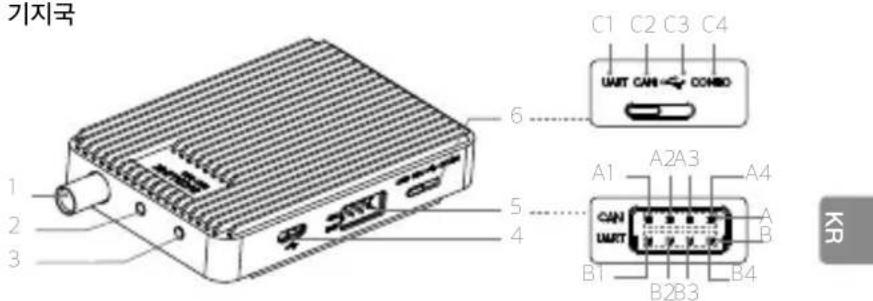

기지국

키치국 C1 C2 C3 C4 UART CAN → COMBO 6 A1 A2A3 A4 CAN B1 B2B3 B4 4 5 1 2 3

1.안테나 인터페이스
2.작동 상태 표시기
3.연결 버튼
4. Micro USB
5. CAN/UART 포트, CAN 포트 및 UART 포트를 개별적으로 사용할 수 있습니다.

A. CAN 포트(1Mbps 보 레이트)

A1: 전원(DC 9V 입력)

A2: GND

A3: CAN-H

A4: CAN-L

B. UART 포트(115200bps 보 레이트

지원)
B1: 전원(DC 9V 입력)
B2: GND
B3: UART-RX
B4: UART-TX

6.4단 스위치

C1: UART_SW1
C2: CAN_SW2
C3: USB_SW3
C4: COMBO_SW4

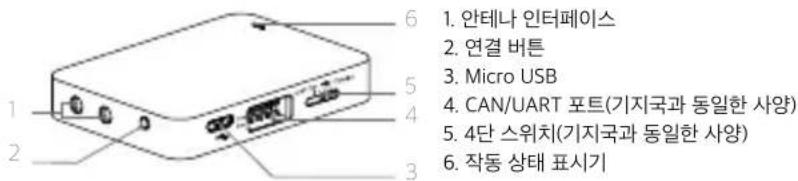

이동국

1. 안테나 인터페이스 2. 연결 버튼 3. Micro USB 4. CAN/UART 포트(기지국과 동일한 사양) 5. 4단 스위치(기지국과 동일한 사양) 6. 작동 상태 표시기

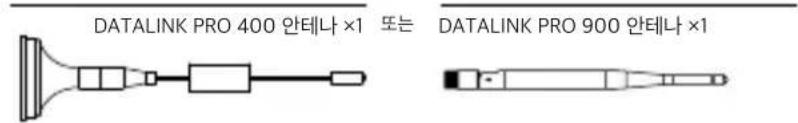

기지국 안테나*

DATALINK PRO 400 안테나 ×1 또는 DATALINK PRO 900 안테나 ×1

이동국 안테나 *

DATALINK PRO 400 안테나 ×3 DTALINK PRO 900 안테나 ×3

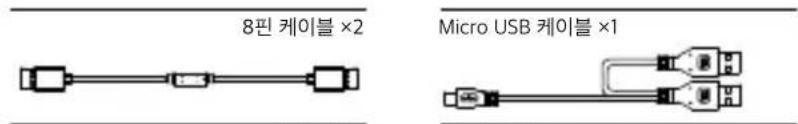

액세서리

8핀 케이블 ×2 Micro USB 케이블 ×1

양면 테이프 4핀 케이블 ×1

* DATALINK PRO 400 및 DATALINK PRO 900는 기능이 같은 다른 안테나를 사용합니다. 안테나가 내장되어 있으므로 TAIWAN 버전 안테나를 설치할 필요가 없습니다.

설치 및 연결

아래에서는 DATALINK PRO 900, DJI Matrice 600, D-RTK 및 DJI 인텔리전트 플라이트 배터리를 사용하여 일반적인 설치 및 연결 방법을 설명합니다.

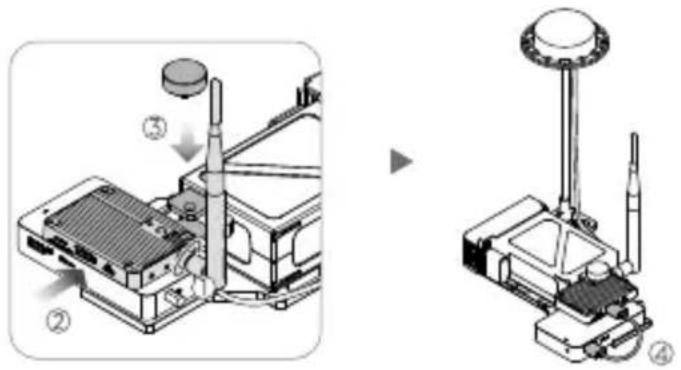

1. 기지국 안테나를 연결합니다. D-RTK 지상 시스템의 기본 보드에 기지국을 배치하고 나사(D-RTK 제품에 포함되어 있음)로 고정합니다. 그런 다음 8핀 케이블을 사용하여 기지국과 D-RTK 지상 시스템을 연결합니다.

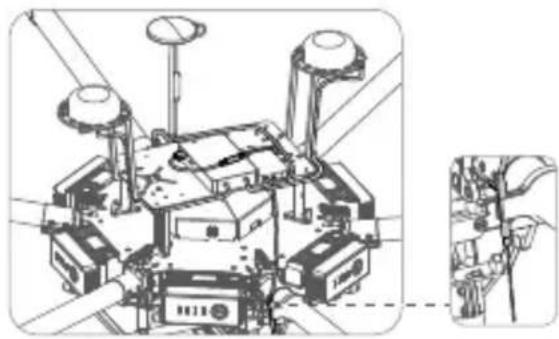

1. 양면 테이프를 사용하여 이동국을 DJI Matrice 600에 설치합니다. 이동국에 안테나를 연결하고 클립 2개를 사용하여 프레임 암에 고정시킴니다. 그런 다음 8핀 케이블을 사용하여 이동국과 D-RTK 항공 시스템을 연결합니다.

- D-RTK 사용에 관한 자세한 내용은 "D-RTK 사용 설명서"를 참조하십시오.

사용

무선 간섭이 없는 열린 공간에서 DATALINK PRO를 사용하십시오. DATALINK PRO는 아래에 설명된 대로 전이중 모드, 방송 모드 에서 사용할 수 있습니다.

1. 전이중 모드: 4단 스위치를 UART_SW1, CAN_SW2 또는 USB_SW3 위치로 전환합니다. 이 설정이 지점 대 지점 통신에 유용합니다.

2. 방송 모드: 4단 스위치를 UART_SW1, CAN_SW2 또는 USB_SW3 위치로 전환합니다. 이 설정이 지점 대 다중 지점(최대 32) 전송에 유용합니다.

- DJI Assistant 2에서 전이중 모드와 방송 모드를 켜거나 끌 수 있습니다. - D-RTK를 사용 중이고 전이중 모드 또는 방송 모드에서 동작하고 있는 경우 4단 스위치를 UART_SW1 위치로 전환했는지 확인합니다. 그렇지 않으면 D-RTK가 DATALINK PRO에서 데이터를 수신하지 못할 수 있습니다.

연결 절차

지상 기지국과 이동국은 기본적으로 연결되어 있습니다.

참고로 장치가 변경되었거나 추가된 경우 주파수 연결이 필요합니다.

1. D-RTK 지상 시스템의 배터리를 활성화하여 DATALINK PRO 기지국의 전원을 disputes니다.
2. 기지국의 연결 버튼을 3초 정도 눌러 연결 모드로 이동합니다. 작동 상태 LED가 빨간색과 녹색으로 번갈아 깜박입니다.
3. D-RTK 지상 시스템의 배터리를 활성화하여 DATALINK PRO 이동국의 전원을 캡니다.
4. 이동국의 연결 버튼을 3초 정도 누르면서 연결되기를 기다립니다.
5. 연결이 완료되면 기지국과 이동국의 연결 모드가 종료되고 서로 연결된 상태를 유지합니다.
6. 단일 대 다중 시스템을 설정할 때 2-5 연결 절차를 따라 다른 이동국을 하나씩 연결합니다.

DJI Assistant 2로 매개변수 구성

1. www.dji.com에서 DJI Assistant 2를 다운로드하여 컴퓨터에 설치합니다.

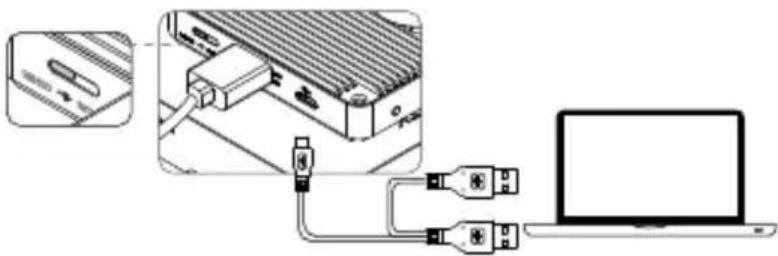

2. 4단 스위치를 COMBO_SW4 위치로 전환하고 기지국을 DJI Assistant 2가 실행 중인 컴퓨터에 연결한 다음 표시되는 메시지에 따라 매개변수를 구성합니다.

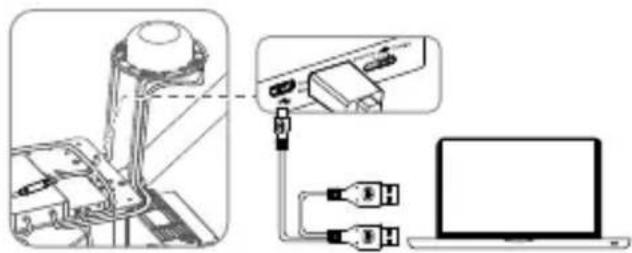

1. 이동국도 같은 방법으로 구성합니다. 여러 개의 이동국을 사용하면 각 이동국을 하나씩 구성해야 합니다.

- 업그레이드 후 DATALINK PRO, 비행 제어 시스템 및 D-RTK를 캡니다.

- DJI Assistant 2는 Windows 7(이상) 또는 Mac OS X 10.9(이상)를 지원합니다.

작동 상태 LED

LED	설명
W	—	흰색 유지 장치 시작하는 중. 전원을 켜을 때만 표시됩니다.
R	—	빨간색 유지 기지국: 전이중 모드에서 모든 이동국의 연결이 끊어졌습니다.이동국: 전이중 모드와 방송 모드에서 모든 이동국의 연결이 끊어졌습니다.
G —	녹색 유지	기지국: 전이중 모드에서 하나 이상의 이동국이 기지국에 연결되었습니다.이동국: 전이중 모드에서 이동국이 올바르게 연결 되었습니다.
B —	파란색 유지	기지국: 방송 모드에서 작동 중입니다.이동국: 방송 모드에서 작동 중이며 기지국에서 데이터를 수신합니다.
R C ......	빨간색과 녹색이 교대로 깜박임	연결이 진행 중입니다.
P ......	보라색으로 깜박임	Assistant에 성공적으로 연결되었습니다.
Y ......	노란색으로 깜박임	업그레이드 중이거나 업그레이드를 준비하고 있습니다.
Y Y	노란색으로 두 번 깜박임	4단 스위치가 성공적으로 전환되었습니다.
G ......	녹색으로 빠르게 깜박임	현재 시스템 설정이 저장되었거나(실행 모드가 성공적으로 변경됨) 연결된 장치 정보가 지워졌습니다.
R ......	빨간색으로 깜박임	전원이 켜진 후 매개변수 오류가 발생했습니다.전원을 겪다 켜도 문제가 해결되지 않으면 판매점에 문의하십시오.

사양

유형 DATALINK PRO 400	DATALINK PRO 900
성능
전송 전원	중국 본토: 10dBm대만: 10dBm한국: 10dBm	CE: 13dBmFCC: 27dBm캐나다: 27dBm호주: 27dBm일본: 10dBm
전송 거리	중국 본토: 600m대만: 1000m한국: 1000m	CE: 300mFCC: 2000m캐나다: 2000m호주: 2000m일본: 1200m
전력 소비	기지국: 2.1W이동국: 0.65W	기지국: 1.2W이동국: 0.65W
기능
주파수 대역(MHz)	중국 본토:430-432대만:429.175-429.2375한국:447.8625-447.9875	CE: 869.525FCC: 903-925.5캐나다: 903-925.5호주: 916.5-925.5일본: 923.1-926.3
직렬 데이터 속도 115200bps
안테나 옵션 수직 편파형
지원되는 인터페이스 USB	UART, CAN
지원되는 최대 이동국 개수	전이중 모드: 1, 방송 모드: 32
지원되는 DJI 제품 A3, D-RTK
작동 온도 32^ 113^(0^ 45^)
보관 온도 -40^ 185^(-40^ 85^)
습도 5%~95%(비응축)
크기 (안테나 미포함)	기지국: 82.9mm × 51mm × 14.35mm 이동국: 57.8mm × 42.3mm × 9.35mm

무게 (안테나 미포함) 기지국: 53g, 이동국: 25.5g
전원 공급 장치
전압 기지국: DC 9V, 이동국: DC 9V
최대 전류(전송 신호) 230mA 130mA
최대 전류 (수신 신호) 70mA

Haftungsausschluss

“해당무선설비는 운용 중 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다。”

"해당 무선설비는 운용 중 전파혼신 가능성이 있음"
