GEBRUIKSAANWIJZING Datalink Pro DJI

Belangrijke opmerkingen worden aangeduid met dit symbool.

Download de nieuwste versie op

Dank u voor uw aankoop van de DATALINK PRO (hierna 'product' genoemd). Lees deze disclaimer zorgvuldig door voordat u dit product gaat gebruiken. Door dit product te gebruiken, geeft u aan dat u instemt met deze disclaimer en geeft u aan dat u deze hebt gelezen. Installeer en gebruik dit product in overeenstemming met deze handleiding. SZ DJI Technology Co., Ltd. en haar dochterondernemingen aanvaarden geen enkele aansprakelijkheid voor schade(s) of blessures die direct of indirect voortvloeien uit het onjuiste gebruik, de onjuiste installatie of montage van dit product, met inbegrip van maar niet beperkt tot het gebruik van niet-aangewezen accessoires.

DJI ^TM is een handelsmerk van SZ DJI Technology Co., Ltd. (afgekort als 'DJI') en haar dochterondernemingen. Namen van producten, merken, enz., in deze handleiding zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren.

Het copyright voor dit product en deze handleiding rust bij DJI met alle rechten voorbehouden. Geen enkel onderdeel van dit product of handboek mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van DJI.

Deze disclaimer is geproduceerd in verschillende talen. In geval van tegenspraak tussen verschillende versies heeft de Chinese versie voorrang indien het product in kwestie is gekocht op het vasteland van China en heeft de Engelstalige versie voorrang indien het product in kwestie in een andere regio is gekocht.

Z

Waarschuwingen

1. Gebruik de DATALINK PRO uitsluitend met de bijbehorende frequentieband en volgens de lokale wet- en regelgeving.
2. Zorg ervoor dat alle modules zijn aangesloten en de parameters correct zijn ingesteld in DJI Assistant 2 wanneer u de DATALINK PRO voor de eerste keer gebruikt.
3. Buig of vouw de antennes NIET overmatig.
4. Zorg dat de antennes voor zowel het mobiele apparaat als het basisstation tijdens gebruik vrij zijn van belemmeringen.
5. Gebruik de DATALINK PRO alleen in een open omgeving zonder radiostoringen.
6. Gebruik het basisstation van de DATALINK PRO alleen met een mobiel station in dezelfde frequentieband. Let op: de DATALINK PRO 400 en de DATALINK PRO 900 zijn niet compatibel.
7. Zet de vierstandenschakelaar bij het upgraden van de firmware in de stand COMBO_SW4, sluit de module aan op de computer en voer vervolgens DJI Assistant 2 uit.
8. Gebruik GEEN tweeweg-tranceiver of walkie-talkie in de buurt van de 400 MHz-band tijdens gebruik van de DATALINK PRO 400, om interferentie te voorkomen.
9. Gebruik uitsluitend originele DJI-onderdelen of onderdelen die zijn gecertificeerd door DJI. Niet-goedgekeurde onderdelen of onderdelen van niet door DJI gecertificeerde fabrikanten kunnen leiden tot storingen in het systeem en de veiligheid kan in het gedrang komen.
10. Zorg ervoor dat de DATALINK PRO en de onderdelen vrij zijn van vuil (bijv. water, olie, aarde en zand).
11. Download de nieuwste versie van de gebruikershandleiding of software voor aanverwante DJI-producten die u nodig hebt voor gebruik van dit product.

Inleiding

De DATALINK PRO wordt gebruikt voor real-time draadloze

gegevensoverdracht, inclusief communicatie tussen het basisstation en het mobiele station. Er is een DATALINK PRO 400 en DATALINK PRO 900-versie om aan de vereisten van verschillende regio's te voldoen. De multifunctionele bi-directionele transmissiekabel is perfect voor het DJI A3 Flight Control System, D-RTK. Gebruik frequentiebanden in de buurt van 400 MHz en 900 MHz om radio-interferentie met de DJI Lightbridge en de afstandsbediening te voorkomen. Ondersteuning voor meerdere interfaces, zoals USB, CAN en UART, biedt extra connectiviteit.

Overzicht

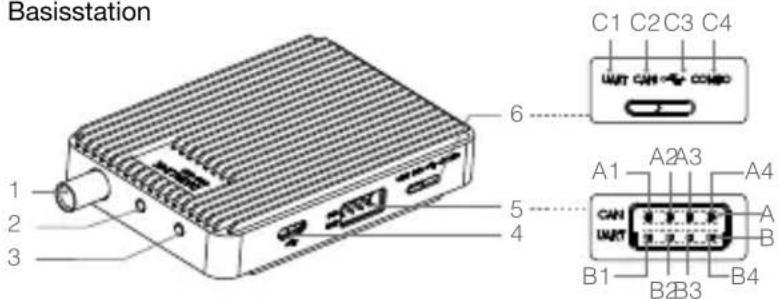

Basisstation

Basisstation C1 C2 C3 C4 UNIT CAN COMBO 6 1 5 4 A1 A2 A3 A4 CAN A B UNIT B1 B2 B3 B4

1. Antenne-interface
2. Working Status-indicator
3. Koppeltoets
4. Micro-USB
5. CAN/UART-poort, CAN-poort en UART-poort kunnen afzonderlijk worden gebruikt.

A. CAN-poort met baudrate van 1 Mbps.

A1: Voeding (DC 9 V-ingang)

A2: Massa (GND)

A3: CAN-H

A4: CAN-L

B. UART-poort met baudrate 115200 bps ondersteund.

B1: Voeding (DC 9 V-ingang)
B2: Massa (GND)
B3: UART-RX
B4: UART-TX

1. Vierstandenschakelaar

C1: UART_SW1
C2: CAN_SW2
C3: USB_SW3
C4: COMBO_SW4

Mobiel station

1. Antenne-interface
2. Koppeltoets
3. Micro-USB
4. CAN/UART-poort (dezelfde specificatie als het basisstation)
5. Vierstandenschakelaar (dezelfde specificatie als het basisstation)
6. Working Status-indicator

Antenne basisstation*

DATALINK PRO 400 antenne ×1

of DATALINK PRO 900 antenne ×1

Antenne mobiel station*
DATALINK PRO 400 antenne ×3 DATALINK PRO 900 antenne ×3

Accessoires

8-pins kabel ×2 Dubbelzijdig tape

Micro-USB-kabel x1

4-pins kabel x1

* De DATALINK PRO 400 en de DATALINK PRO 900 gebruiken verschillende antennes met dezelfde functionaliteit. Bij de uitvoering voor TAIWAN hoeven geen antennes te worden geïnstalleerd, aangezien deze al zijn ingebouwd.

Installatie en verbinding

In dit gedeelte worden de DATALINK PRO 900, DJI Matrice 600, D-RTK en DJI Intelligent Flight Battery gebruikt om een typische installatie en verbinding weer te geven.

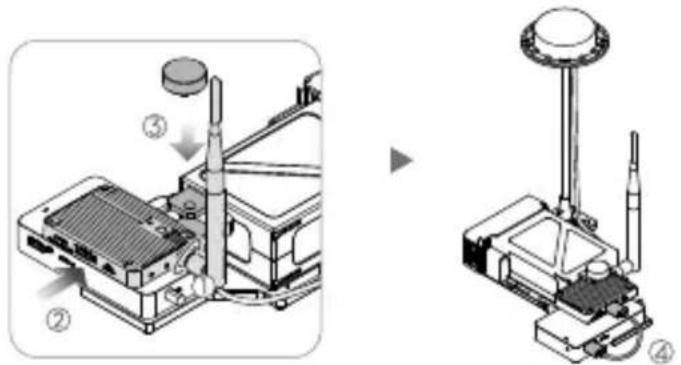

1. Sluit de antenne van het basisstation aan. Plaats het basisstation op de grondplaat van het D-RTK-grondsysteem en zet het vast met een schroef (wordt meegeleverd met het D-RTK-product). Sluit het basisstation met een 8-pins kabel aan op het D-RTK-grondsysteem.

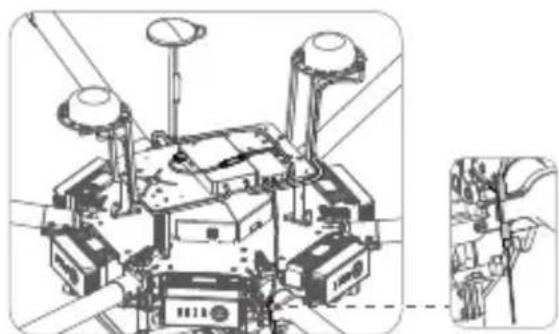

1. Breng het mobiele station met dubbelzijdig tape aan op de DJI Matrice 600. Breng de antennes aan op het mobiele station en zet ze met twee clips vast op de armen van het frame. Sluit vervolgens het mobiele station met een 8-pins kabel aan op het D-RTK-luchtsysteem.

ZL

- Raadpleeg de "D-RTK-gebruikershandleiding" voor informatie wanneer u de D-RTK gebruikt.

Gebruik

Gebruik de DATALINK PRO in een open omgeving zonder radiostoringen.

De DATALINK PRO kan werken in de volledige-duplexmodus en de broadcastmodus, zoals hieronder beschreven:

1. Volledige-duplexmodus: Zet de vierstandenschakelaar in de stand UART_SW1, CAN_SW2 of USB_SW3. Dit is handig voor point-to-point-communicatie.

2. Broadcastmodus: Zet de vierstandenschakelaar in de stand UART_SW1, CAN_SW2 of USB_SW3. Dit is handig voor point-to-multipoint-transmissies (max. 32).

- Volledige-duplexmodus en broadcastmodus kunnen worden in- en uitgeschakeld in DJI Assistant 2.

- Zorg ervoor dat de vierstandenschakelaar in de stand UART_SW1 staat wanneer de D-RTK wordt gebruikt en bij het werken in de volledige-duplexmodus of broadcastmodus, zodat de D-RTK gegevens van de DATALINK PRO kan ontvangen.

Koppelprocedures

Het basisstation en het mobiele station zijn al gekoppeld als u ze uit de verpakking haalt.

Let op: het koppelen van frequenties is vereist als er een apparaat wordt gewijzigd of toegevoegd.

1. Schakel de accu van het D-RTK-grondsysteem in, zodat deze het basisstation van de DATALINK PRO kan voeden.
2. Houd de koppeltoets van het basisstation 3 seconden lang ingedrukt om naar de koppelmodus te gaan. De Working Status-LED knippert afwisselend rood en groen.
3. Schakel de accu van het D-RTK-grondsysteem in, zodat deze het mobiele station van de DATALINK PRO kan voeden.
4. Houd de koppeltoets van het mobiele station 3 seconden lang ingedrukt en wacht totdat de koppeling heeft plaatsgevonden.
5. Bij een succesvolle koppeling verlaten het basisstation en het mobiele station de koppelmodus en maken verbinding met elkaar.
6. Volg de koppelprocedures 2-5 om andere mobiele stations één voor één te koppelen wanneer u een enkel-naar-meervoudig-systeem instelt.

Configureren van parameters met DJI Assistant 2

1. Download DJI Assistant 2 van www.dji.com en installeer het op uw computer.

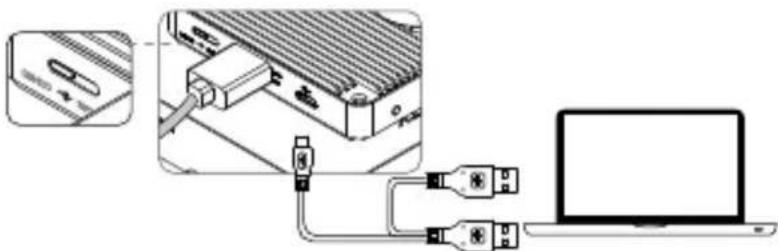

2. Zet de vierstandenschakelaar in de stand COMBO_SW4, verbind het basisstation met de computer terwijl DJI Assistant 2 wordt uitgevoerd en configureer vervolgens de parameters volgens de pop-upberichten.

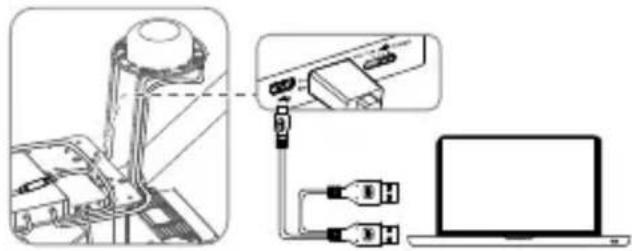

1. Configureer het mobiele station op dezelfde wijze. Indien meerdere mobiele stations worden gebruikt, dient u elk mobiel station afzonderlijk te configureren.

• Zet de DATALINK PRO, het Flight Control System en de D-RTK na het upgraden uit en weer aan.
• DJI Assistant 2 ondersteunt Windows 7 (of nieuwer) of Mac OS X 10.9 (of nieuwer).

Working Status-LED

LED Beschrijving
W —	Continu wit	Apparaat is bezig met initialiseren. Wordt alleen weergegeven bij inschakelen.
R —	Continu rood	Basisstation: Alle mobiele stations zijn losgekoppeld in de volledige-duplexmodus.Mobiel station: Alle mobiele stations zijn losgekoppeld in zowel de volledige-duplexmodus als de broadcastmodus.
G —	Continu groen	Basisstation: Ten minste één mobiel station verbonden met het basisstation in de volledige-duplexmodus.Mobiel station: Mobiel station correct aangesloten in de volledige-duplexmodus.
B —	Continu blauw	Basisstation: Werkt in de broadcastmodus.Mobiel station: Werkt in de broadcastmodus en ontvangt gegevens van het basisstation.
R G ......	Afwisselendrood en groenknipperend	Koppelen wordt uitgevoerd.
P ......	Paarsknipperend	Succesvol verbonden met de Assistant.
Y ......	Geel knipperend	Bezig met (voorbereiding van) upgraden.
Y Y	Tweemaal geelknipperend	Vierstandenschakelaar is succesvol bediend.
G ......	Snel groenknipperend	Huidige systeeminstelling is opgeslagen (Run-modus succesvol gewijzigd), of informatie aangesloten apparaat is duidelijk.
R ......	Roodknipperend	Parameterfout na inschakelen. Neem contact op met uw dealer, indien de fout na uit- en inschakelen niet is opgelost.

Z

Specifications

Type DATALINK PRO 400		DATALINK PRO 900
Prestaties
Transmissievermogen	China, vasteland:10dBmTaiwan, China:10dBmZuid-Korea: 10dBm		CE: 13dBmFCC: 27dBmCanada: 27dBmAustralië: 27dBmJapan: 10dBm
Zendafstand	China, vasteland:600 mTaiwan, China:1000 mZuid-Korea: 1000 m		CE: 300mFCC: 2000mCanada: 2000mAustralië: 2000mJapan: 1200m
Stroomverbruik	Basisstation:2,1 WMobiel station:0,65 W		Basisstation:1,2 WMobiel station:0,65 W
Eigenschappen
Frequentieband (MHz)	China, vasteland:430-432Taiwan, China:429.175-429.2375Zuid-Korea:447.8625-447.9875		CE: 869.525FCC: 903-925.5Canada: 903-925.5Australië: 916.5-925.5Japan: 923.1-926.3

Serièle datasnelheid 115200 bps
Antenne-opties Verticaal	gepolariseerd
Ondersteunde interfaces	USB, UART, CAN
Maximaal aantal ondersteunde mobiele stations	Volledige-duplexmodus: 1Broadcastmodus: 32
Ondersteunde DJI-producten	A3, D-RTK
Bedrijfstemperatuur 0 tot	45 °C (32 tot 113 °F)
Opbergtemperatuur -40 tot	85 °C (-40 tot 185 °F)
Vochtigheid 5% tot 95%,	niet-condenserend
Afmetingen (zonder antenne)	Basisstation:82,9 mm x 51 mm x 14,35 mmMobiel station:57,8 mm x 42,3 mm x 9,35 mm
Gewicht (zonder antenne)	Basisstation: 53 gMobiel station: 25,5 g
Voeding
Spanning	Basisstation: DC 9 VMobiel station: DC 9 V
Max. stroom (signaal verzenden)	230 mA 130 mA
Max. stroom (signaal ontvangen)	70 mA

EU-verklaring van overeenstemming: SZ DJI TECHNOLOGY CO., LTD. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/euro-compliance
