Produkttyp	Video-Sendeempfänger
Marke	DJI
Modell	Datalink Pro (Varianten 400 und 900)
Abmessungen (ohne Antenne)	Basisstation: 82,9 × 51 × 14,35 mm; Mobilstation: 57,8 × 42,3 × 9,35 mm
Gewicht (ohne Antenne)	Basisstation: 53 g; Mobilstation: 25,5 g
Stromversorgung	9 V DC
Stromverbrauch	Basisstation: 2,1 W (400) / 1,2 W (900); Mobilstation: 0,65 W
Betriebstemperatur	0 bis 45 °C
Lagertemperatur	-40 bis 85 °C
Luftfeuchtigkeit	5 bis 95 % nicht kondensierend
Frequenzbänder	DATALINK PRO 400: 430-432 MHz (China), 429,175-429,2375 MHz (Taiwan), 447,8625-447,9875 MHz (Korea); DATALINK PRO 900: 869,525 MHz (CE), 903-925,5 MHz (FCC/Kanada/Australien), 923,1-926,3 MHz (Japan)
Übertragungsdistanz	DATALINK PRO 400: bis zu 1000 m (je nach Region); DATALINK PRO 900: bis zu 2000 m (je nach Region)
Sendeleistung	DATALINK PRO 400: 10 dBm (China, Taiwan, Korea); DATALINK PRO 900: 27 dBm (FCC/Kanada/Australien), 13 dBm (CE), 10 dBm (Japan)
Serielle Datenrate	15.200 Bit/s
Schnittstellen	USB, UART, CAN
Maximale Anzahl Mobilstationen	Full-Duplex-Modus: 1; Broadcast-Modus: 32
Kompatible Produkte	A3, D-RTK
Hauptfunktionen	Echtzeit-Datenübertragung, Punkt-zu-Punkt- oder Mehrpunktkommunikation, Pairing, Konfiguration über DJI Assistant 2
Sicherheit	In einer offenen Umgebung ohne Funkstörungen verwenden; nur offizielle DJI-Teile verwenden; Wasser, Öl, Erde und Sand vermeiden
Pflege und Reinigung	Vor Verschmutzung schützen; mit einem trockenen Tuch reinigen
Ersatzteile und Reparierbarkeit	Offizielle DJI-Teile; Firmware-Update über DJI Assistant 2
Allgemeine Informationen	Entspricht der europäischen Richtlinie 2014/53/EU; Zertifizierung Industry Canada; lizenzfrei

Häufig gestellte Fragen - Datalink Pro DJI

Wie kopple ich die Basisstation und die Mobilstation des DATALINK PRO?

Halten Sie die Pairing-Taste der Basisstation 3 Sekunden lang gedrückt, um in den Pairing-Modus zu gelangen (die LED blinkt rot und grün). Machen Sie dasselbe an der Mobilstation. Warten Sie, bis die LEDs dauerhaft grün (Full-Duplex-Modus) oder blau (Broadcast-Modus) leuchten, um die Kopplung zu bestätigen.

Welche DJI-Produkte sind mit dem DATALINK PRO kompatibel?

Der DATALINK PRO ist mit dem Flugsteuerungssystem A3 und dem D-RTK-System von DJI kompatibel.

Wie hoch ist die maximale Übertragungsdistanz?

Die Distanz hängt von der Version und Region ab: bis zu 1000 m für den DATALINK PRO 400 (je nach Region) und bis zu 2000 m für den DATALINK PRO 900 in FCC, Kanada und Australien.

Wie aktualisiere ich die Firmware des DATALINK PRO?

Stellen Sie den 4-Positionen-Schalter auf COMBO_SW4, verbinden Sie das Modul mit einem PC, starten Sie DJI Assistant 2 und folgen Sie den Anweisungen. Schalten Sie das Gerät nach dem Update aus und wieder ein.

Was tun, wenn die Status-LED dauerhaft rot leuchtet?

Eine dauerhaft rote LED zeigt an, dass alle Mobilstationen getrennt sind. Überprüfen Sie die Kopplung, die Stromversorgung und ob die Antennen ordnungsgemäß installiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Was ist der Unterschied zwischen Full-Duplex- und Broadcast-Modus?

Der Full-Duplex-Modus ermöglicht eine bidirektionale Punkt-zu-Punkt-Kommunikation mit einer einzigen Mobilstation. Der Broadcast-Modus ermöglicht eine unidirektionale Übertragung zu bis zu 32 Mobilstationen.

Was ist der Unterschied zwischen den Versionen DATALINK PRO 400 und 900?

Der Hauptunterschied liegt in den verwendeten Frequenzbändern: Der DATALINK PRO 400 arbeitet um 400 MHz (je nach Region) und der DATALINK PRO 900 um 900 MHz. Die Übertragungsdistanz und Sendeleistung variieren ebenfalls je nach lokaler Regulierung.

Wie verbinde ich den DATALINK PRO mit dem D-RTK?

Verwenden Sie das mit dem D-RTK gelieferte 8-polige Kabel, um die Basisstation mit dem D-RTK-Bodensystem und die Mobilstation mit dem D-RTK-Luftsystem zu verbinden. Weitere Einzelheiten finden Sie im D-RTK-Handbuch.

Kann ich mehrere Mobilstationen mit einer einzigen Basisstation verwenden?

Ja, im Broadcast-Modus kann eine Basisstation an bis zu 32 Mobilstationen senden. Im Full-Duplex-Modus wird nur eine Mobilstation unterstützt.

Wo kann ich DJI Assistant 2 herunterladen?

Sie können DJI Assistant 2 auf der offiziellen DJI-Website unter www.dji.com herunterladen. Stellen Sie sicher, dass Sie die mit Ihrem Betriebssystem kompatible Version herunterladen (Windows 7 oder höher, Mac OS X 10.9 oder höher).

BEDIENUNGSANLEITUNG Datalink Pro DJI

Wichtige Hinweise sind durch dieses Symbol gekennzeichnet.

Die aktuelle Fassung finden Sie unter

Wir freuen uns, dass Sie sich für den DATALINK PRO entschieden haben (nachfolgend als „Produkt“ bezeichnet). Bitte lesen Sie diesen Haftungsausschluss aufmerksam durch, bevor Sie das Produkt verwenden. Durch die Verwendung dieses Produkts erklären Sie sich mit diesem Haftungsausschluss einverstanden und bestätigen, dass Sie ihn vollständig gelesen haben. Bitte montieren und verwenden Sie dieses Produkt unter strikter Einhaltung der Bedienungsanleitung. Die SZ DJI Technology Co., Ltd. und seine verbundenen Unternehmen übernehmen keine Haftung für Schäden oder Verletzungen, die direkt oder indirekt aus unsachgemäßer Nutzung, Montage oder Neumontage dieses Produkts entstehen, einschließlich, der Verwendung von nicht vorgesehenem Zubehör. DJI™ ist ein Warenzeichen von SZ DJI Technology Co., Ltd. (kurz: „DJI“) und dessen Tochtergesellschaften. Namen von Produkten, Marken, usw., die in dieser Bedienungsanleitung enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer.

Dieses Produkt und die Bedienungsanleitung sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder der Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung oder Genehmigung von DJI reproduziert werden. Dieser Haftungsausschluss wird in verschiedenen Sprachen erstellt. Im Falle von Abweichungen zwischen den verschiedenen Versionen ist die chinesische Version maßgeblich, wenn das fragliche Produkt in Festlandchina erworben wurde, bzw. die englische Version, wenn das fragliche Produkt in anderen Regionen erworben wurde.

Warnhinweise

1. Der DATALINK PRO darf nur im entsprechenden Frequenzband sowie gemäß den örtlich geltenden Gesetzen und Vorschriften verwendet werden.
2. Vergewissern Sie sich vor dem ersten Gebrauch des DATALINK PRO, dass alle Module angeschlossen sind und der DJI Assistant 2 richtig parametriert ist.
3. Die Antennen dürfen nicht geknickt werden.
4. Prüfen Sie die Antennen der Basisstation und der Mobilstation.
5. Verwenden Sie den DATALINK PRO nur unter freiem Himmel und in Gebieten ohne Funkstörungen.
6. Koppeln Sie die Basisstation des DATALINK PRO nur mit einer Mobilstation mit identischem Frequenzband. Bitte beachten Sie, dass DATALINK PRO 400 und DATALINK PRO 900 nicht miteinander kompatibel sind.
7. Stellen Sie den 4-Positionen-Schalter beim Upgrade der Firmware auf „COMBO_SW4“. Schließen Sie das Modul an den PC an, und führen Sie dann den DJI Assistant 2 aus.
8. Um Störungen zu vermeiden, dürfen beim Betrieb des DATALINK PRO 400 keine Funkgeräte oder Walkie-Talkies im Bereich des 400-MHz-Bands betrieben werden.
9. Nur DJI-Originalteile oder Teile mit DJI-Freigabe verwenden! Nicht freigegebene Teile oder Teile von Fremdherstellern können Systemstörungen verursachen und die Betriebssicherheit des Produkts beeinträchtigen.
10. Vergewissern Sie sich, dass der DATALINK PRO und alle Komponenten sauber sind (z. B. frei von Wasser, Öl, Erde oder Sand).
11. Laden Sie die aktuelle Bedienungsanleitung oder Softwareversion zum entsprechenden DJI-Produkt herunter, die für den Gebrauch dieses Produkts benötigt wird.

Einleitung

Der DATALINK PRO wird für die drahtlose Echtzeit-Datenübertragung eingesetzt, also beispielsweise für die Kommunikation zwischen Basisstation und Mobilstation. Um den Anforderungen verschiedener Regionen gerecht zu werden, gibt es ihn in den Ausführungen DATALINK PRO 400 und DATALINK PRO 900. Das multifunktionale, bidirektionale Übertragungssignal eignet sich perfekt für DJI A3-Flugsteuerung, D-RTK. Stellen Sie das Frequenzband ungefähr auf 400 MHz bzw. 900 MHz ein, um Funkstörungen mit der DJI Lightbridge und der Fernbedienung zu vermeiden. Zugunsten einer besseren Konnektivität ist das Gerät mit verschiedenen Schnittstellen (z. B. USB, CAN oder UART) kompatibel.

Übersicht

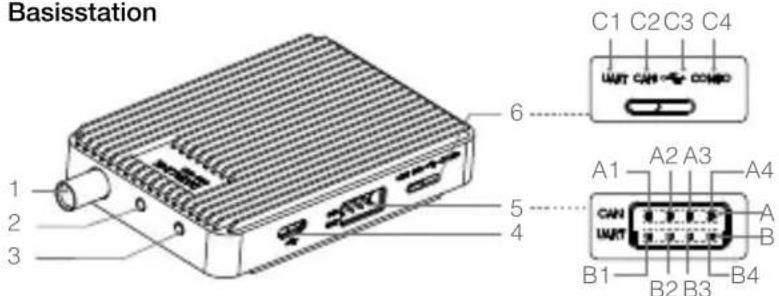

Basisstation

1. Antennenanschluss
2. Statusleuchte
3. Koppeltaste
4. Micro-USB
5. CAN- und UART-Anschluss (können separat genutzt werden)
   A. CAN-Anschluss mit 1 Mb/s Baudrate
   A1: Netz (9 VDC Eingangsspannung)
   A2: Masse
   A3: CAN-High
   A4: CAN-Low

B. UART-Anschluss mit 115200 bit/s Baudrate kompatibel
B1: Netz (9 VDC Eingangsspannung)
B2: Masse
B3: UART-Datenempfang
B4: UART-Datenübertragung

1. 4-Positionen-Schalter

C1: UART_SW1

C2: CAN_SW2

C3: USB_SW3

C4: COMBO_SW4

Mobilstation

1. Antennenanschluss
2. Koppeltaste
3. Micro-USB
4. CAN- und UART-Anschluss (wie bei der Basisstation)
5. 4-Positionen-Schalter (wie bei der Basisstation)
6. Statusleuchte

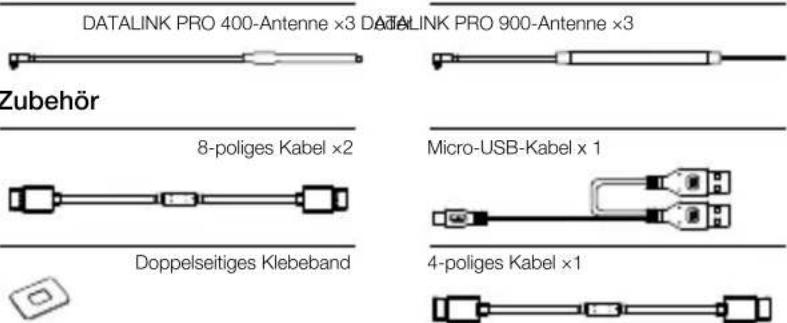

Antenne für die Basisstation*

DATALINK PRO 900-Antenne ×1

Antenne für die Mobilstation*

* Der DATALINK PRO hat für DATALINK PRO 400 und DATALINK PRO 900 verschiedene Antennen mit identischer Funktion. Bei der TAIWAN-Ausführung müssen keine Antennen montiert werden, da sie in das Gerät integriert sind.

Installieren und anschließen

Im folgenden Abschnitt wird das Installieren und Anschließen der Geräte anhand einer Kombination aus DATALINK PRO 900, DJI Matrice 600, D-RTK und DJI Intelligent Flight Battery veranschaulicht.

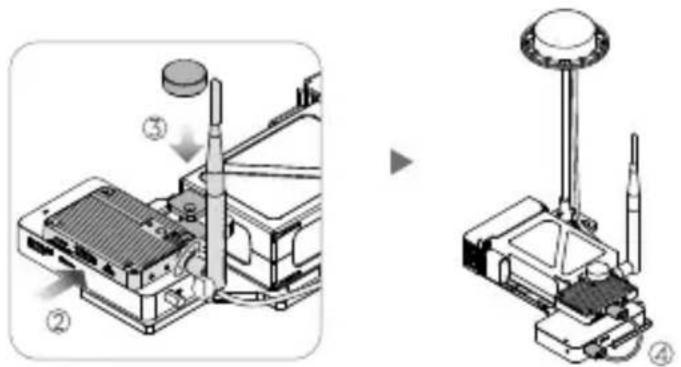

1. Montieren Sie die Antenne der Basisstation. Setzen Sie die Basisstation auf die Grundplatte des D-RTK-Bodensystems, und befestigen Sie sie mit einer Schraube (wird bei D-RTK mitgeliefert). Verbinden Sie dann die Basisstation und das D-RTK-Bodensystem mit dem 8-poligen Kabel.

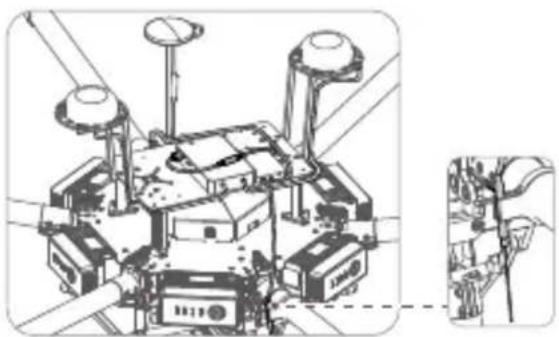

1. Befestigen Sie die Mobilstation mit doppelseitigem Klebeband an der DJI Matrice 600. Befestigen Sie die Antennen mit zwei Klammern am Rahmen der Mobilstation. Verbinden Sie dann die Mobilstation und das D-RTK-Flugsystem mit dem 8-poligen Kabel.

- Beim Gebrauch von D-RTK bitte die Bedienungsanleitung zu D-RTK zurate ziehen.

Betrieb

Verwenden Sie den DATALINK PRO nur unter freiem Himmel und in Gebieten ohne Funkstörungen. Der DATALINK PRO hat drei Modi: Full Duplex und Broadcast, wie unten beschrieben:

1. Full Duplex-Modus: Stellen Sie den 4-Positionen-Schalter auf „UART_SW1“, „CAN_SW2“ oder „USB_SW3“. Diese Einstellung eignet sich für die Punkt-zu-Punkt-Datenübertragung.

2. Broadcast-Modus: Stellen Sie den 4-Positionen-Schalter auf „UART_SW1“, „CAN_SW2“ oder „USB_SW3“. Diese Einstellung eignet sich für den Mehrgeräteanschluss (Point-to-Multipoint, max. 32).

!

- Der Full-Duplex-Modus und der Broadcast-Modus können im DJI Assistant 2 aktiviert und deaktiviert werden.

- Wenn Sie die D-RTK nutzen und im Full-Duplex-Modus oder Broadcast-Modus arbeiten, stellen Sie den 4-Positionen-Schalter auf „UART_SW1“. Andernfalls empfängt die D-RTK möglicherweise keine Daten vom DATALINK PRO.

Koppelungsverfahren

Die Basisstation und die Mobilstation sind bereits gekoppelt.

Bitte beachten Sie, dass die Frequenz beim Ändern oder Hinzufügen von Geräten neu gekoppelt werden muss.

1. Schalten Sie den Akku des D-RTK-Bodensystems ein, um die DATALINK PRO-Basisstation zu aktivieren.
2. Halten Sie die Koppeltaste an der Basisstation etwa 3 Sekunden lang gedrückt, um den Koppelmodus zu aktivieren. Die Statusleuchte blinkt abwechselnd rot und grün.
3. Aktivieren Sie den Akku des D-RTK-Bodensystems, um die DATALINK PRO-Mobilstation einzuschalten.
4. Halten Sie die Koppeltaste an der Mobilstation etwa 3 Sekunden lang gedrückt, und warten Sie, bis die Geräte gekoppelt sind.
5. Bei erfolgreicher Koppelung verlassen Basisstation und Mobilstation den Koppelmodus und stellen die gegenseitige Verbindung her.
6. Wiederholen Sie das Koppelverfahren (Punkt 2 bis 5), wenn Sie weitere Mobilstationen hinzufügen möchten (Point-to-Multipoint).

Parametrierung mit dem DJI Assistant 2

1. Laden Sie auf www.dji.com den DJI Assistant 2 herunter, und installieren Sie ihn auf Ihrem Computer.

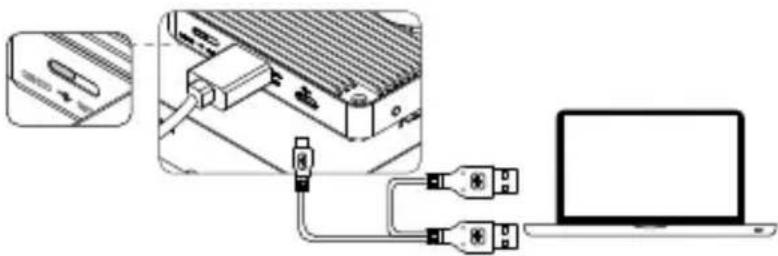

2. Stellen Sie den 4-Positionen-Schalter auf „COMBO_SW4“, schließen Sie die Basisstation bei laufendem DJI Assistant 2 an den Computer an, und konfigurieren Sie dann die Parameter gemäß den angezeigten Hinweisen.

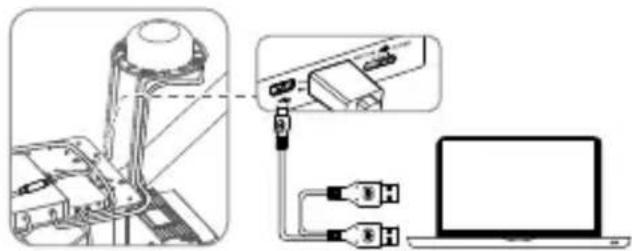

1. Konfigurieren Sie die Mobilstation auf dieselbe Weise. Wenn Sie mehrere Mobilstationen einsetzen, müssen Sie jede Mobilstation einzeln konfigurieren.

• Schalten Sie nach dem Upgrade den DATALINK PRO, die Flugsteuerung und das D-RTK aus und wieder ein.
• Der DJI Assistant 2 unterstützt Windows 7 (oder höher) sowie Mac OS X 10.9 (oder höher).

Statusleuchte

LED Beschreibung
W —	Weiß leuchtet durchgehend	Gerät wird initialisiert (nur beim Einschalten)
R —	Rot leuchtet durchgehend	Basisstation: Full Duplex-Modus: alle Mobilstationen getrennt Mobilstation: Full Duplex-Modus und Broadcast-Modus: alle Mobilstationen getrennt
	Grün leuchtet durchgehend	Basisstation: Full Duplex-Modus: mindestens eine Mobilstation mit Basisstation verbundenMobilstation: Full Duplex-Modus: Mobilstation verbunden
B —	Blau leuchtet durchgehend	Basisstation: Broadcast-Modus aktivMobilstation: Broadcast-Modus aktiv, Daten von Basisstation werden empfangen
R G ......	Rot und Grün blinken abwechselnd	Geräte werden gekoppelt
P ......	Violett blinkt Verbindung zum Assistenten hergestellt
Y ......	Gelb blinkt Upgrade läuft oder wird vorbereitet
Y Y	Gelb blinkt zweimal	4-Positionen-Schalter wurde erfolgreich umgestellt
G ......	Grün blinkt schnell	Aktuelle Systemeinstellung wird gespeichert (Ausführungsmodus wurde erfolgreich geändert), oder Daten des angeschlossenen Geräts wurden erkannt
R ......	Rot blinkt	Parameterfehler nach dem Einschalten.Wenn nach Aus- und Einschalten nicht behoben: Händler kontaktieren

DE

Technische Daten

Typ DATALINK PRO 400 DATALINK PRO 900
Leistung
Übertragungsleistung	China: 10dBmTaiwan (China): 10dBmSüdkorea: 10dBm	CE: 13dBmFCC: 27dBmKanada: 27dBmAustralien: 27dBmJapan: 10dBm
Übertragungsreichweite	China: 600 mTaiwan (China): 1000 mSüdkorea: 1000 m	CE: 300mFCC: 2000mKanada: 2000mAustralien: 2000mJapan: 1200m
Leistungsaufnahme	Basisstation: 2,1 WMobilstation: 0,65 W	Basisstation: 1,2 WMobilstation: 0,65 W
Eigenschaften
Frequenzband (MHz)	China:430-432Taiwan (China):429,175-429,2375Südkorea:447,8625-447,9875	CE: 869,525FCC: 903-925,5Kanada: 903-925,5Australien: 916,5-925,5Japan: 923,1-926,3
Serielle Datenrate 115200 bit/s
Antennen Vertikal polarisiert
Kompatible Schnittstellen	USB, UART, CAN
Max. Anzahl Mobilstationen	Full Duplex-Modus: 1Broadcast-Modus: 32*
Unterstützte DJI-Produkte	A3, D-RTK
Betriebstemperatur 0...45 °C
Lagertemperatur -40...+85 °C
Luftfeuchtigkeit 5...95 %, nicht-kondensierend
Abmessungen(ohne Antenne)	Basisstation:82,9 mm × 51 mm × 14,35 mmMobilstation:57,8 mm × 42,3 mm × 9,35 mm
Gewicht(ohne Antenne)	Basisstation: 53 gMobilstation: 25,5 g
Stromversorgung
Spannung	Basisstation: 9 VDCMobilstation: 9 VDC
Max. Stromstärke(Übertragungssignal)	230 mA 130 mA
Max. Stromstärke(Empfangssignal)	70 mA

EU-Compliance: Hiermit erklärt SZ DJI TECHNOLOGY CO., LTD., dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EU-Richtlinie 2014/53/EU entspricht.

Eine Kopie der EU-Konformitätserklärung finden Sie online auf www.dji.com/euro-compliance

RoHS

EU contact address: DJI GmbH, Industriestrasse. 12, 97618, Niederlauer, Germany
