MANUAL DE USUARIO LiDAR Range Finder DJI

Antes de usar el producto, lea atentamente este documento al completo y todas las prácticas de seguridad y legales proporcionadas.

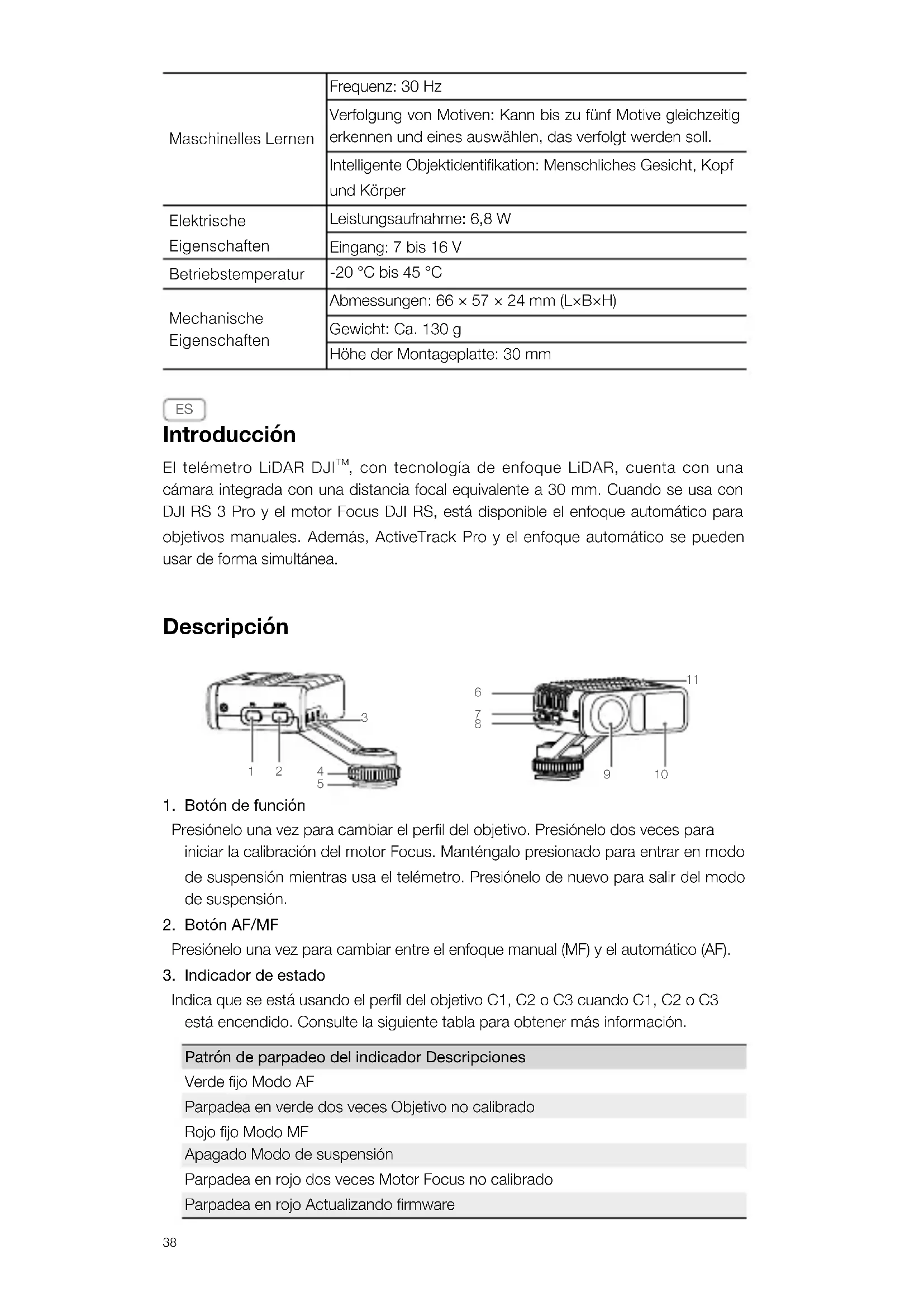

Introducción El telémetro LiDAR DJI

, con tecnología de enfoque LiDAR, cuenta con una cámara integrada con una distancia focal equivalente a 30 mm. Cuando se usa con DJI RS 3 Pro y el motor Focus DJI RS, está disponible el enfoque automático para objetivos manuales. Además, ActiveTrack Pro y el enfoque automático se pueden usar de forma simultánea. Descripción

Presiónelo una vez para cambiar el perl del objetivo. Presiónelo dos veces para iniciar la calibración del motor Focus. Manténgalo presionado para entrar en modo de suspensión mientras usa el telémetro. Presiónelo de nuevo para salir del modo de suspensión.

Presiónelo una vez para cambiar entre el enfoque manual (MF) y el automático (AF).

3. Indicador de estado

Indica que se está usando el perl del objetivo C1, C2 o C3 cuando C1, C2 o C3 está encendido. Consulte la siguiente tabla para obtener más información. Patrón de parpadeo del indicador Descripciones Verde jo Modo AF Parpadea en verde dos veces Objetivo no calibrado Rojo jo Modo MF Apagado Modo de suspensión Parpadea en rojo dos veces Motor Focus no calibrado Parpadea en rojo Actualizando rmware39

4. Perilla de bloqueo

Apriete la perilla de bloqueo tras acoplar el telémetro LiDAR a una cámara.

5. Adaptador de rosca 1/4”-20 a zapata

Acople el telémetro LiDAR a la zapata de una cámara.

6. Ranura de disipación de calor

NO obstruya la ranura mientras use el telémetro.

7. Puerto de actualización de rmware (USB-C)

Conecte el telémetro LiDAR a un ordenador cuando vaya a actualizar el rmware.

8. Puerto de alimentación y comunicación (USB-C)

Conecte el telémetro LiDAR al puerto de alimentación y comunicación del DJI RS 3 Pro para la alimentación de energía y la transferencia de datos.

9. Cámara de luz visible

NO obstruya la ranura mientras use el telémetro. Utilización con DJI RS 3 Pro

1. Acople el telémetro LiDAR a la zapata de la cámara y apriete la perilla de bloqueo.

2. Conecte el puerto de alimentación y comunicación del telémetro LiDAR al puerto

de transmisión de vídeo/telémetro LiDAR del DJI RS 3 Pro con el cable de control multicámara suministrado. (Figura B)

3. El DJI RS 3 Pro proporciona energía al telémetro LiDAR, que se enciende una vez

que el estabilizador tiene energía. La vista de la cámara de luz visible (no la vista de la cámara acoplada) se visualiza en la pantalla táctil del estabilizador. Se puede desacoplar el adaptador de rosca 1/4”-20 a zapata. El usuario también puede fijar el telémetro LiDAR a una montura de cámara con el tornillo de 1/4”-20. Si la vista de cámara de la pantalla táctil es borrosa, use el cable de control del telémetro LiDAR en lugar del cable de control multicámara para obtener un vista de cámara nítida. Nota: El extremo con la parte más corta del cable debe conectarse al puerto de alimentación y comunicación del telémetro LiDAR, mientras que la parte más larga del cable debe conectarse al puerto de transmisión de vídeo/telémetro LiDAR del DJI RS 3 Pro. Conguración de LiDAR Perl del objetivo Pulse “Perl del objetivo” para calibrar el objetivo; podrá usar el enfoque automático tras la calibración.40 Se recomienda calibrar el objetivo de la cámara cuando se esté grabando al mínimo número de objetivos posible. El objetivo debe ser una persona o una supercie plana con características reconocibles (como una foto en una pared). La precisión de la calibración del objetivo afectará al rendimiento del enfoque automático. Los parámetros del objetivo se almacenan en el motor Focus tras la calibración. Tras escoger el perl del objetivo, solo es necesario calibrar el motor Focus; no es necesario repetir la calibración del objetivo. Pasos:

1. Establezca la función del dial delantero del estabilizador en “Motor Focus”.

Encienda el DJI RS 3 Pro, deslice hacia arriba desde la parte inferior de la pantalla táctil y pulse “Función del dial”. Desplace y seleccione “Motor Focus”.

2. Pulse “<” y deslice hacia abajo desde la parte superior de la pantalla táctil para

regresar a la pantalla de inicio. Deslice hacia la derecha desde la parte izquierda de la pantalla táctil para acceder a la página LiDAR. Pulse el icono de la esquina inferior derecha de la pantalla táctil para acceder a la conguración de LiDAR.

3. Pulse “Perl del objetivo”. Pulse “+” y “Establecer”. A continuación, pulse “+” o “−”

o arrastre la barra para especicar la distancia focal. Lens Profile Start Motor Calibration Set Focal length 24mm Focal Length

4. Pulse “<” y, a continuación, “Comenzar calibración del motor”. El motor Focus

empezará a girar durante su calibración. Pulse “Conrmar” cuando la calibración haya nalizado. Start Motor Calibration 24mm Focal Lengh Lens Profile41

5. Antes de calibrar el objetivo, encienda la cámara acoplada. Enfoque un objetivo en

el centro de la vista de cámara que esté a aprox. 1 m (de 0.7 a 1.2 m) de distancia. Aparecerá un recuadro blanco sobre el objetivo. Compruebe si el objetivo aparece enfocado en la vista de la cámara acoplada (no en la pantalla táctil). Ajuste el dial delantero del estabilizador hasta que el objetivo esté enfocado y pulse “Conrmar”. Repita el paso anterior con un objetivo que esté a aprox. 4 m (de 3.5 a 4.7 m) de distancia.

Make sure the subject within focus point is clear El perl del objetivo se habrá completado cuando la calibración del objetivo haya nalizado. El DJI RS 3 Pro admite hasta tres perles de objetivo. El luz del indicador C1, C2 o C3 se enciende para indicar qué perl del objetivo se está utilizando. Si el enfoque automático no es preciso con el perl del objetivo actual, elimine el perl y vuelva a calibrar el objetivo. Es necesario calibrar el motor Focus si un cambio en la posición de montaje provoca la modicación del extremo del motor. Para iniciar la calibración, pulse “Calibración del motor” o presione dos veces el botón de función. Objetivos no calibrables El telémetro LiDAR se puede usar con determinados objetivos que no precisan calibración. Consulte la lista de objetivos compatibles en la página de producto del telémetro LiDAR DJI en el sitio web ocial de DJI. Conecte el puerto de datos del objetivo al puerto USB-C del motor Focus con el cable de cámara suministrado. Distancia de instalación La distancia de instalación se dene como el plano de enfoque de la cámara y el telémetro LiDAR. La distancia predeterminada es de 75 mm, que equivale a la suma de la longitud del soporte de montaje del telémetro LiDAR y la longitud de dicho telémetro. Ajuste el valor para mejorar la precisión del enfoque automático. Al montar el telémetro LiDAR en otras posiciones, como en la parte superior del objetivo de la cámara, ajuste la distancia para compensar los errores. Conguración de la sensibilidad del seguimiento AF Admite niveles de 1 a 5. 1 indica el cambio de enfoque más lento y 5 indica el cambio de enfoque más rápido. Conguración de ActiveTrack Velocidad de ActiveTrack: indica la velocidad del estabilizador al usar ActiveTrack. Elija entre las conguraciones “Baja”, “Media” y “Rápida”. Interruptor de seguimiento de inclinación: permite activar o desactivar el seguimiento de inclinación según convenga. Si se activa, el eje de inclinación sigue los movimientos del estabilizador.42 Enfoque automático El enfoque automático se puede usar una vez que se haya completado el perl del objetivo. Modo de enfoque Pulse el icono de la esquina inferior izquierda de la pantalla para cambiar entre los modos Amplio o Punto.

En el modo Amplio, el telémetro LiDAR reconoce automáticamente a las personas que haya en la vista de cámara y enfoca a las que estén más cerca del centro. Aparecerá un recuadro blanco sobre las personas seleccionadas. Si ajusta el dial delantero del estabilizador, se puede cambiar de objetivo y fijarlo en el enfoque. Aparecerá un recuadro amarillo sobre el objetivo jado. En el modo Punto, el telémetro LiDAR enfocará al objetivo que haya dentro del recuadro de enfoque. El usuario puede usar el enfoque automático arrastrando el recuadro o pulsando en un objetivo. Uso de ActiveTrack Pro En el modo Amplio, presione el disparador del estabilizador para habilitar ActiveTrack cuando haya un objetivo seleccionado. El recuadro se ilumina en verde, lo que indica que ActiveTrack se ha habilitado. Utilice la palanca de control para ajustar el encuadre. Si el encuadre se ilumina en rojo, el objetivo se ha perdido. Presione el disparador una vez para salir de ActiveTrack; presiónelo dos veces para salir de ActiveTrack y centrar el estabilizador. El encuadre se ilumina en blanco para indicar que ActiveTrack se ha deshabilitado. Modo AF/MF Presione una vez el interruptor AF/MF o el botón M del estabilizador para cambiar entre el enfoque automático y el manual. Tenga en cuenta que la función del botón M debe establecerse antes que “LiDAR AF/MF”. En el modo de enfoque manual, ajuste el dial delantero para enfocar. Presione hasta la mitad el botón de control de la cámara del estabilizador para enfocar cada vez. NO utilice disolventes orgánicos corrosivos, como toallitas con alcohol, para limpiar el objetivo del telémetro LiDAR. Asegúrese de no bloquear las cámaras LiDAR. En caso contrario, el enfoque automático no será preciso. Utilización del telémetro LiDAR sin DJI RS 3 Pro Siga los pasos indicados a continuación para usar el telémetro LiDAR sin el DJI RS 3 Pro:43

1. Calibre el objetivo con el DJI RS 3 Pro; el parámetro de la cámara se guardará en

2. Acople a la cámara el telémetro LiDAR y el motor Focus. A continuación,

conecte el puerto de alimentación y comunicación del telémetro y uno de los puertos USB-C del motor Focus con el cable de control multicámara. Conecte una fuente de alimentación externa al otro puerto USB-C del motor Focus para proporcionar energía al telémetro LiDAR y al motor Focus. (Figura C)

3. Encienda la fuente de alimentación externa y, a continuación, presione el botón de

función dos veces para iniciar la calibración del motor. Presione el botón AF/MF para cambiar el modo de enfoque a enfoque automático; el indicador se ilumina en verde jo para indicar que el enfoque automático está disponible. Actualización del rmware Actualice el firmware del telémetro LiDAR con el software DJI Assistant 2 (serie Ronin). Se recomienda que la actualización del firmware del telémetro LiDAR se realice cuando esté conectado al DJI RS 3 Pro.

1. Abra DJI Assistant 2 (serie Ronin) e inicie sesión con una cuenta de DJI.

2. Conecte el puerto de actualización del firmware a un ordenador con un

3. Seleccione “Telémetro LiDAR DJI” y, a continuación, “Actualizar”.

4. Seleccione la versión del rmware.

5. DJI Assistant 2 (serie Ronin) descargará la nueva versión del rmware y la instalará

automáticamente. No se desconecte de Internet mientras se actualiza el firmware. De lo contrario, la actualización fallará. Especicaciones Puerto para accesorios Zapata Oricio de montaje de 1/4"-20 Puerto de actualización de rmware (USB-C) Puerto de alimentación y comunicación (USB-C) Sensor de imagen Resolución: 448×298 en la pantalla táctil del RS FOV: 57.4° (horizontal), 44.6° (vertical), 70.1° (diagonal) Tasa de fotogramas: 30 fps Distancia focal: equivalente a 30 mm Sensor ToF Resolución: 240×180 Alcance de detección: de 0.5 a 14 m (En entornos con un nivel de brillo de 80 000 lux o menos) FOV: 57.4° (horizontal), 44.6° (vertical), 70.1° (diagonal) Frecuencia: 25 Hz Distancia focal: equivalente a 30 mm Error de distancia: 1 %44 Aprendizaje automático Frecuencia: 30 Hz Seguir a objetivos Puede reconocer hasta cinco objetivos al mismo tiempo y elegir uno al que seguir. Identicación inteligente de objetos: Cara, cabeza y cuerpo de personas Propiedades eléctricas Consumo eléctrico: 6.8 W Entrada: de 7 a 16 V Temperatura de funcionamiento De −20 a 45 °C (de −4 a 113 °F) Propiedades mecánicas Dimensiones: 66 × 57 × 24 mm (la. × an. × al.) Peso: aprox. 130 g Altura de la placa de montaje: 30 mm
