MANUAL DE USUARIO RoninS Command Unit DJI

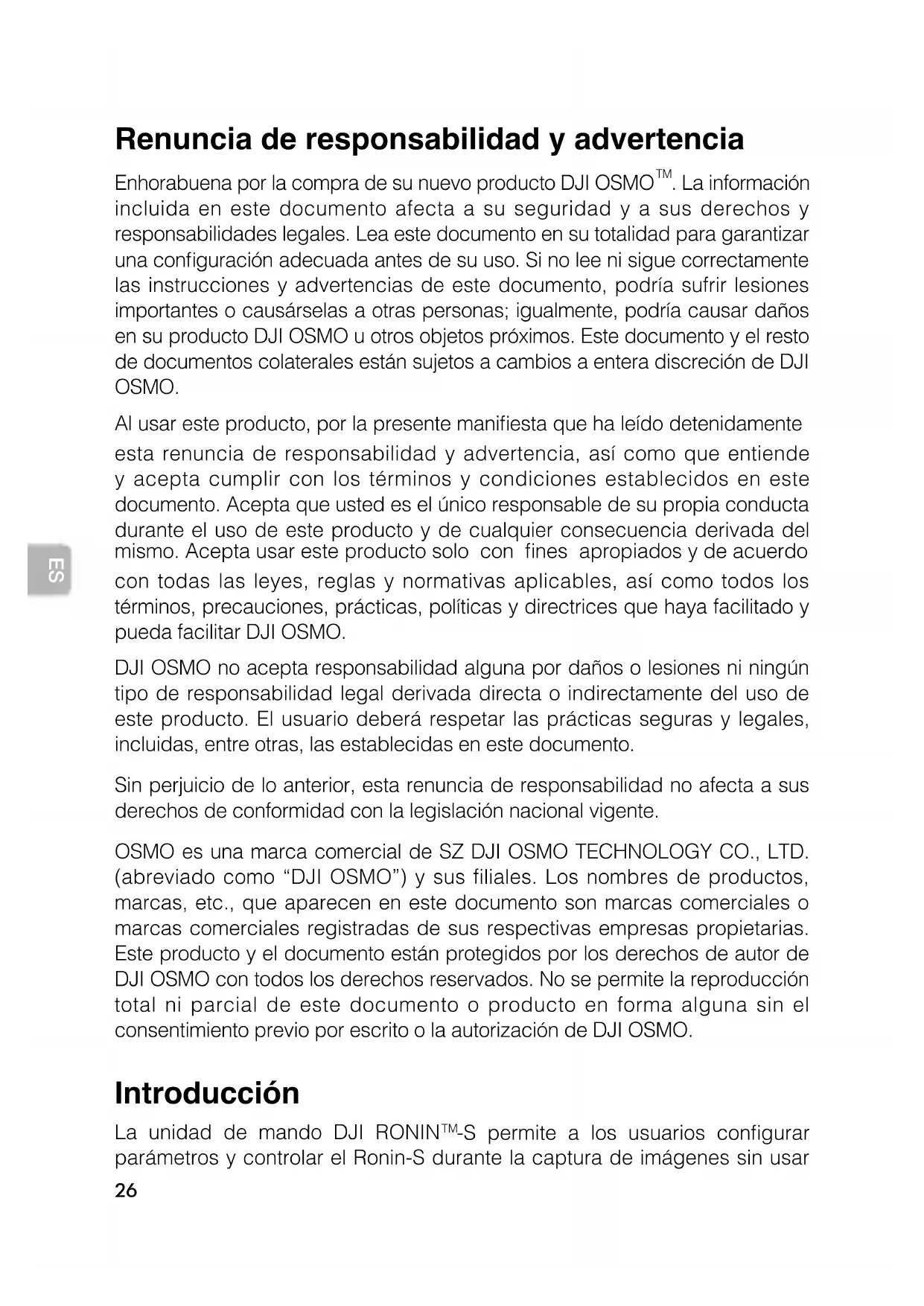

Renuncia de responsabilidad y advertencia Enhorabuena por la compra de su nuevo producto DJI OSMO

. La información incluida en este documento afecta a su seguridad y a sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una conguración adecuada antes de su uso. Si no lee ni sigue correctamente las instrucciones y advertencias de este documento, podría sufrir lesiones importantes o causárselas a otras personas; igualmente, podría causar daños en su producto DJI OSMO u otros objetos próximos. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI OSMO. Al usar este producto, por la presente maniesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia, así como que entiende y acepta cumplir con los términos y condiciones establecidos en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto y de cualquier consecuencia derivada del mismo. Acepta usar este producto solo con nes apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI OSMO. DJI OSMO no acepta responsabilidad alguna por daños o lesiones ni ningún tipo de responsabilidad legal derivada directa o indirectamente del uso de este producto. El usuario deberá respetar las prácticas seguras y legales, incluidas, entre otras, las establecidas en este documento. Sin perjuicio de lo anterior, esta renuncia de responsabilidad no afecta a sus derechos de conformidad con la legislación nacional vigente. OSMO es una marca comercial de SZ DJI OSMO TECHNOLOGY CO., LTD. (abreviado como “DJI OSMO”) y sus filiales. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI OSMO con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI OSMO. Introducción La unidad de mando DJI RONIN

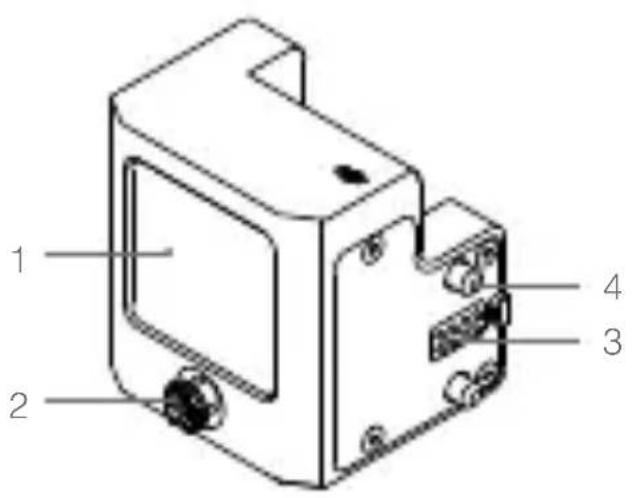

-S permite a los usuarios congurar parámetros y controlar el Ronin-S durante la captura de imágenes sin usarES

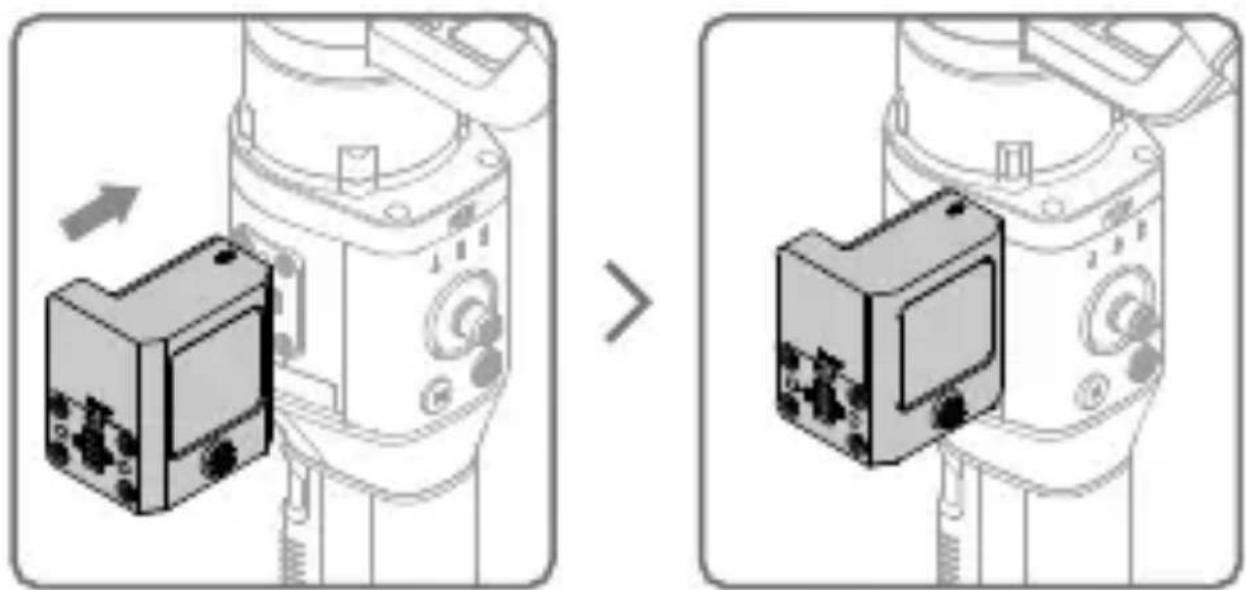

Instalación Fije la unidad de mando en el lateral del Ronin-S. Asegúrese de apretar los tornillos rmemente. Encienda el Ronin-S para usar la unidad de mando.

un dispositivo móvil. Congure los ajustes del motor, cambie los modos de funcionamiento y seleccione los ajustes del control remoto usando la pantalla y el botón 5D. Los usuarios también pueden acceder a la función Create (Crear) directamente a través de la unidad de mando.ES

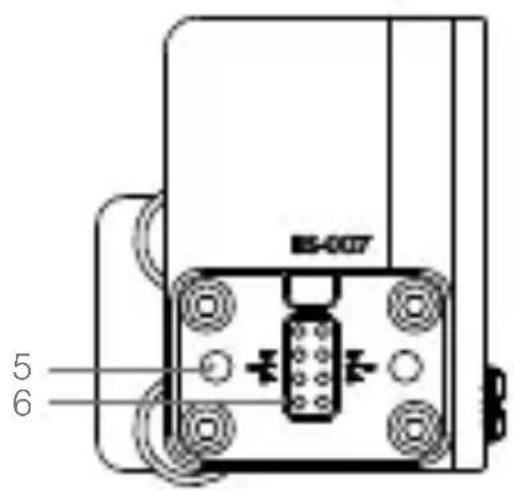

Monte los accesorios del Ronin-S, como la rueda Focus, en el Ronin-S a través de la unidad de mando utilizando el puerto M4 y el puerto de 8 pines. Funcionamiento

1. Información de la pantalla

La parte superior de la pantalla muestra información como la conexión Bluetooth, la señal GPS, el tipo de cámara utilizado y el nivel de batería del Ronin-S. La barra izquierda muestra la posición de la rueda Focus mientras que la barra transversal muestra la palanca de control en tiempo real. 60%

Izquierda: Volver Derecha: Seleccionar Centro: Seleccionar Arriba: Subir Abajo: Bajar

Motor Ajuste automática o manualmente la rigidez de los ejes de giro, inclinación y rotación. Los valores de intensidad, filtro y control se pueden ajustar una vez que se habiliten los “Ajustes avanzados”.

SmoothTrack SmoothTrack se puede activar/desactivar en esta página. Habilite la función Push (acercar) y ajuste la zona neutra, la velocidad y la sensibilidad.ES

Ajustes de control Ajuste la banda inactiva, la velocidad, la uidez y los límites de los ejes de giro, inclinación y rotación. Reasigne los canales e invierta la rotación de los ejes de giro, inclinación y rotación.

Función Create (crear) Panorámica: Ajuste los parámetros de acuerdo con el tipo de cámara y seleccione “Quick Start” (Inicio rápido). Establezca las posiciones de inicio y n y la cámara comenzará a crear la panorámica. Durante la captura de imágenes se muestran el número de fotos tomadas y el porcentaje completado. Timelapse: Ajuste los parámetros de acuerdo con el tipo de cámara y seleccione “Quick Start” (Inicio rápido). Establezca las posiciones de inicio y n y la cámara comenzará a crear el Timelapse. Las posiciones de inicio y n pueden ser las mismas o diferentes. Durante la captura de imágenes se muestran el número de fotos tomadas, el porcentaje completado y el tiempo transcurrido. Mueva el botón 5D hacia la izquierda para dejar de capturar imágenes.

Ajustes Restaure las contraseñas de Bluetooth, cambie de idioma, realice una prueba de equilibrio, calibre el sistema y restablezca los ajustes predeterminados.

Acerca de Muestra información sobre el dispositivo, la batería y la versión de rmware. Consulte el Manual del usuario de Ronin-S para obtener más información sobre los ajustes del estabilizador. Especicaciones Dimensión de la pantalla: 1.4 pulgadas Resolución: 320 × 320 Luminosidad: 550 nitsFR

3. Entrada de 8 pinos (macho)
