제품 유형	Ronin-S 안정기용 컨트롤 유닛
화면	1.4인치, 해상도 320×320, 밝기 550 cd/m²
연결 포트	8핀 수/암 포트, M4 포트
전원	8핀 포트를 통해 Ronin-S에서 전원 공급
주요 기능	모터 설정, SmoothTrack, 컨트롤 구성, 파노라마, 타임랩스
컨트롤 버튼	위, 아래, 왼쪽, 오른쪽, 중앙 기능이 있는 5D 버튼
지원 언어	다국어 (프랑스어, 영어, 독일어 등)
펌웨어 업데이트	시스템 메뉴를 통해 가능
적합성	유럽 지침 2014/30/EU (CE)
재질	알루미늄 합금
작동 온도	설명서에 명시되지 않음
무게	약 50g (추정)
크기	약 5 × 3 × 2 cm (추정)
호환 액세서리	Ronin-S용 DJI Focus Wheel 컨트롤 휠
관리	부드러운 마른 천으로 닦으십시오. 액체를 피하십시오.
재활용	가정용 쓰레기와 함께 버리지 마십시오. 수거 장소에 배출하십시오.

자주 묻는 질문 - RoninS Command Unit DJI

Ronin-S에 컨트롤 유닛을 어떻게 설치하나요?

나사를 정렬하고 단단히 조여 Ronin-S의 각 측면에 컨트롤 유닛을 고정하십시오. 8핀 포트가 제대로 연결되었는지 확인하십시오. 그런 다음 Ronin-S를 켜서 유닛을 사용하십시오.

5D 버튼을 어떻게 사용하나요?

5D 버튼은 메뉴 탐색에 사용됩니다. 위, 아래, 왼쪽, 오른쪽으로 이동하여 선택하거나 중앙을 눌러 확인합니다. 왼쪽은 뒤로 가기 역할을 합니다.

모터 설정을 어떻게 조정하나요?

화면에서 '모터' 메뉴에 접속하십시오. 팬, 틸트, 롤 축의 강성을 자동 또는 수동으로 조정할 수 있습니다. '고급 설정'을 활성화하여 힘, 필터링 및 제어를 설정하십시오.

SmoothTrack을 어떻게 활성화하나요?

'SmoothTrack' 메뉴로 이동하여 기능을 켜거나 끄십시오. 푸시 기능, 데드존, 속도 및 감도를 조정할 수 있습니다.

컨트롤 유닛으로 파노라마를 어떻게 촬영하나요?

'크리에이티브 기능' 메뉴에서 '파노라마'를 선택하십시오. 카메라에 따라 매개변수를 설정한 다음 '파노라마 시작'을 선택하십시오. 사진 수와 진행 상황이 화면에 표시됩니다.

타임랩스를 어떻게 촬영하나요?

'크리에이티브 기능' 메뉴에서 '타임랩스'를 선택하십시오. 시작 및 종료 위치를 설정하고(동일하거나 다르게) 시작하십시오. 진행률 및 경과 시간 정보가 표시됩니다.

기본 설정을 어떻게 초기화하나요?

'설정' 메뉴로 이동하여 '기본 설정 복원'을 선택하십시오. 작업을 확인하십시오. 같은 메뉴에서 블루투스 비밀번호도 재설정할 수 있습니다.

인터페이스 언어를 어떻게 변경하나요?

'설정'으로 이동한 다음 '언어'로 이동하십시오. 사용 가능한 옵션 중에서 원하는 언어를 선택하십시오. 화면이 즉시 업데이트됩니다.

컨트롤 유닛 화면이 켜지지 않으면 어떻게 해야 하나요?

Ronin-S가 켜져 있고 유닛이 8핀 포트를 통해 올바르게 연결되었는지 확인하십시오. 문제가 지속되면 Ronin-S를 다시 시작하거나 '설정' 메뉴에서 밸런스 테스트를 수행하십시오.

컨트롤 유닛을 통해 어떤 액세서리를 장착할 수 있나요?

유닛에는 Ronin-S용 DJI Focus Wheel 컨트롤 휠과 같은 액세서리를 연결하기 위한 M4 포트와 8핀 암 포트가 있습니다. 자세한 호환성은 Ronin-S 사용자 가이드를 참조하십시오.

사용 설명서 RoninS Command Unit DJI

Guide de l'utilisateur

Manuel du utilisateur

Guide d'utilisation

Clause d'exclusion de responsabilité et mise en garde

Vous venez d'acquérir un nouveau produit DJI OSMO™. Félicitations ! Les informations contenues dans ce document concernent votre sécurité, vos droits et vos obligations. Lisez-le attentivement pour bien configurer votre appareil avant de l'utiliser. Si vous ne lisez pas les instructions et les mises en garde ci-après, vous exposez les autres et vous-même à des blessures graves et risquez d'endommager votre produit DJI OSMO ou d'autres objets placés à proximité. DJI OSMO est susceptible de modifier à tout moment, à sa seule discrétion, le présent document et les autres documents connexes.

En utilisant ce produit, vous confirmez que vous avez lu attentivement la clause d'exclusion de responsabilité et l'advertisement figurant dans le présent document, que vous comprenez les conditions générales qui y sont énoncées et que vous acceptez de les respecter. Vous déclarez assumer l'entière responsabilité de votre utilisation du produit ainsi que toutes les conséquences qui en découlent. Vous vous engagez à utiliser le produit dans un cadre légal et adapté, conformément aux lois et règlementations en vigueur, dans le respect des conditions, précautions, pratiques, politiques et consignes publiées par DJI OSMO, aujourd'hui et à l'avenir.

DJI OSMO décline toute responsabilité quant aux dégâts, aux blessures ou aux problèmes découling directement ou indirectement de l'utilisation de ce produit. L'utilisateur s'engage à respecter les consignes de sécurité et les pratiques légales, y compris, mais sans s'y limiter, celles énoncées dans le présent document.

Nonobstant ce qui précède, vos droits statutaires en vertu de la législation nationale applicable ne sont pas affectés par cette clause d'exclusion de responsabilité.

OSMO est une marque commerciale de SZ DJI OSMO TECHNOLOGY CO., LTD. (« DJI OSMO » en abrégé) et de ses sociétés associées. Les noms de produits, de marques, etc., apparaissant dans le présent document sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Ce produit et le présent document sont la propriété de DJI OSMO, et tous les droits sont réservés. Aucune partie de ce produit ou du présent document ne peut être reproduite sous quelle forme que ce soit sans l'autorisation ou le consentement écrit préalable de DJI OSMO.

L'unité de commande DJI RONIN™-S permet aux utilisateurs de définir les paramètres et de contrôler le Ronin-S lors des prises de vue sans utiliser

d'appareil mobile. Réglez les paramètres du moteur, changez de mode de fonctionnement et sélectionnez les paramètres de commande à distance, à l'aide de l'écran et du bouton 5D. Les utilisateurs peuvent également accéder à la fonctionnalité de création directement via l'unité de commande.

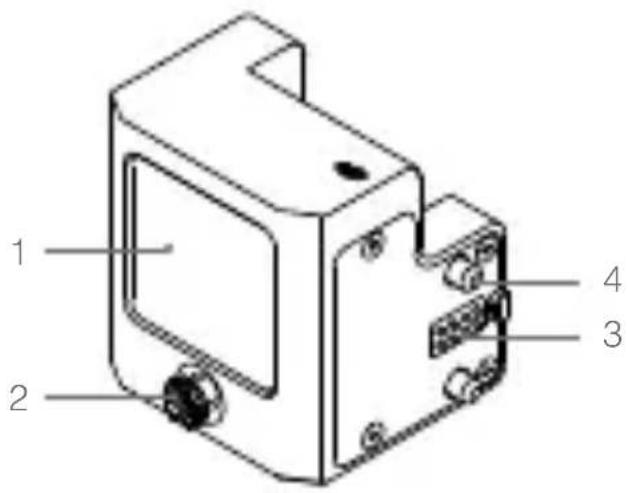

1. Écran
2. Bouton 5D
3. Port à 8 broches (mâle)

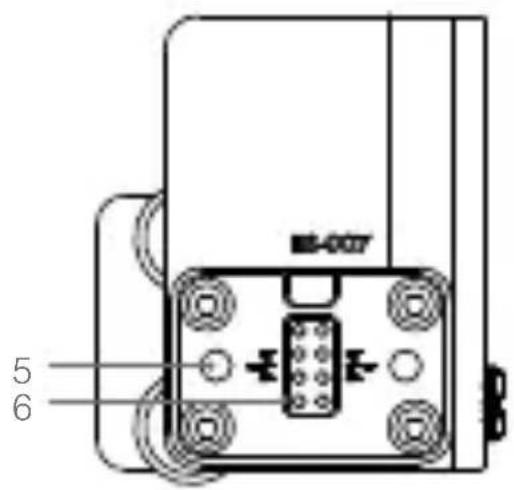

1. Vis
2. Port M4
3. Port à 8 broches (femelle)

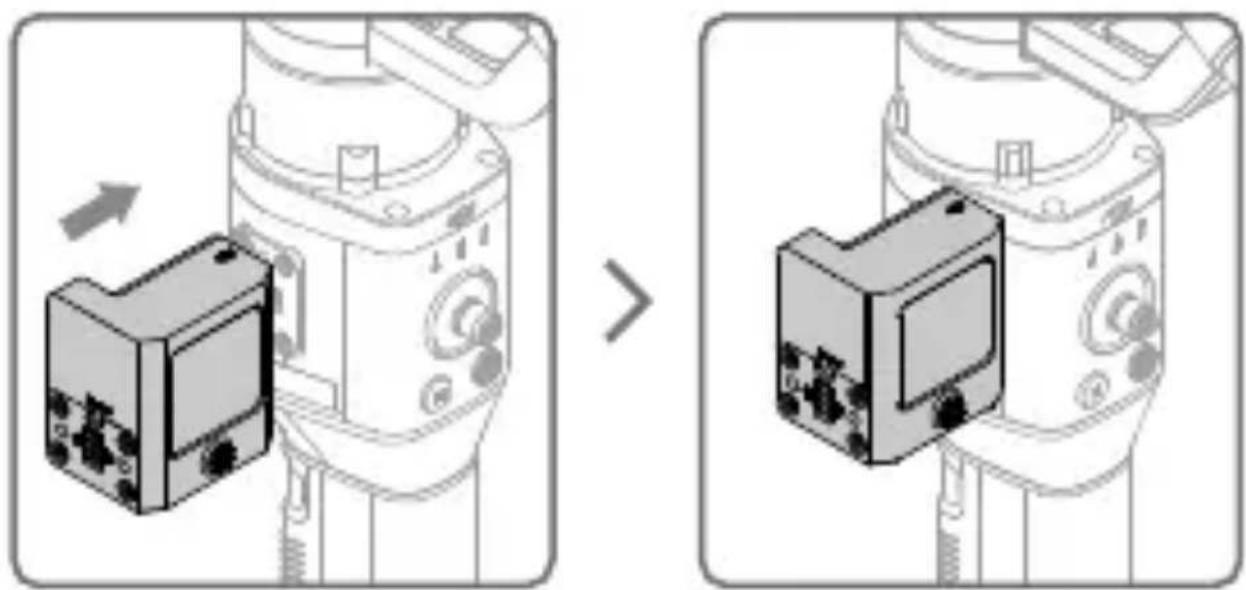

Installation

Attachez l'unité de commande de chaque côté du Ronin-S. Veillez à bien serrer les vis. Allumez le Ronin-S pour utiliser l'unité de commande.

Montez les accessoires Ronin-S tels que la roue de contrôle DJI Focus Wheel pour Ronin-S via l'unité de commande en utilisant le port M4 et le port à 8 broches.

1. Informations à l'écran

Le haut de l'écran affiche des informations comme la connexion Bluetooth, le signal GPS, le type de camera utilisé et le niveau de batterie du Ronin-S. La barre de gauche indique la position du Focus Wheel, tandis que la croix fournit les données de mouvement du joystick en temps réel.

2. Bouton 5D

Gauge : Retour

Droite : Sélectionner

Centre : Sélectionner

Haut : Monter

Bas : Descendre

3. Menu

Moteur

Régler automatiquement ou manuellement la rigidité de l'axe panoramique, d'inclinaison et de roulis. Les valeurs de force, de filtrage et de contrôle peuvent être définies une fois que vous avez activé les « paramètres avancés »

• SmoothTrack

SmoothTrack peut être activé/désactivé sur cette page. Régler la fonction Push et définir la zone morte, la vitesse et la sensibilité.

• Configuration des contrôles

Définir la zone morte, la vitesse, le lissage et la limite de l'axe panoramique, d'inclinaison et de roulis. Réaffecter les canaux et inverser la rotation de l'axe panoramique, d'inclinaison et de roulis.

• Fonctionnalité de création

Panorama : Définir les paramètres en fonction du type d'appareil photo et sélectionner « Démarr er le panorama. Le nombre de photos prises et le pourcentage terminé s'affichent lors de la prise de vue.

Timelapse: Définir les paramètres en fonction du type d'appareil photo et sélectionner « Dé er le timelapse. Les positions de début et de fin peuvent être identiques ou différentes. Le nombre de photos prises, le pourcentage terminé et le temps écoulé s'affichent lors de la prise de vue.

Déplacer le bouton 5D vers la gauche pour quitter la prise de vue.

Paramètres

Réinitialiser les mots de passe Bluetooth, changer de langue, effectuer un essai d'équilibre, établir le système et restaurer les paramètres par défaut.

·Apropos

Affiche des informations sur l'appareil, la batterie et la version du micrologiciel.

Reportez-vous au Guide d'utilisateur du Ronin-S pour plus d'informations sur les paramètres de la nacelle.

Caractéristiques techniques

Dimension de l'écran: 1,4 pouce

Résolution : 320×320

Luminosité : 550 cd/m²

Déclaration de conformité UE : Par la présente, SZ DJI Osmo Technology Co., Ltd. déclare que cet appareil est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 2014/30/EU.

Une copie de la déclaration de conformité UE est disponible sur le site www.dji.com/euro-compliance

Adresse de contact pour l'UE : DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Germany

Mise au rebut écologique

Les appareils ELECTRIQUES usagés ne doivent pas être éliminés avec les déchets résiduels. Ils doivent être éliminés séparément. La mise au rebut au point de collecte municipal par l'intermédiaire de particuliers est gratuite. Il incombe au propriétaire des appareils usagés de les apporter à ces points de collecte ou à des points de

collecte similaires. Avec ce petit effort personnel, vous contribuez au recyclage de matières premières précieuses et au traitement des substances toxiques.
