简介

RONIN™-S云台控制模块配备显示屏和五维按键，集成了云台设置功能如电机、工作模式与控制设置，并可直接使用创作功能，无需通过移动设备即可方便设置Ronin-S参数与控制云台拍摄。

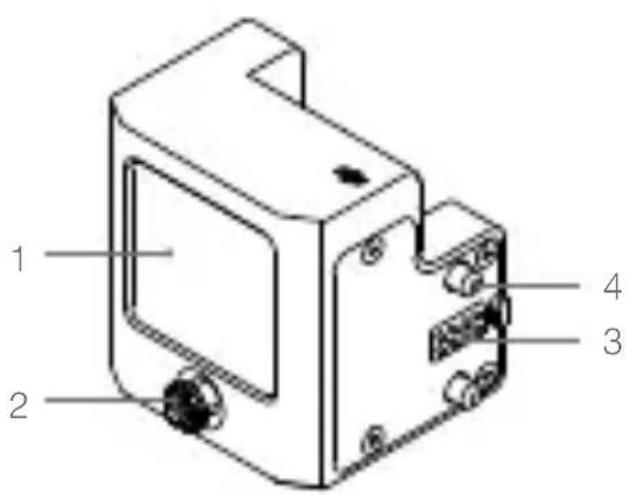

1. 显示屏
2. 五维按键
   3.8-pin接口（公头）

1. 螺丝
2. M4 螺纹孔
   6.8-pin 接口（母头）

安装

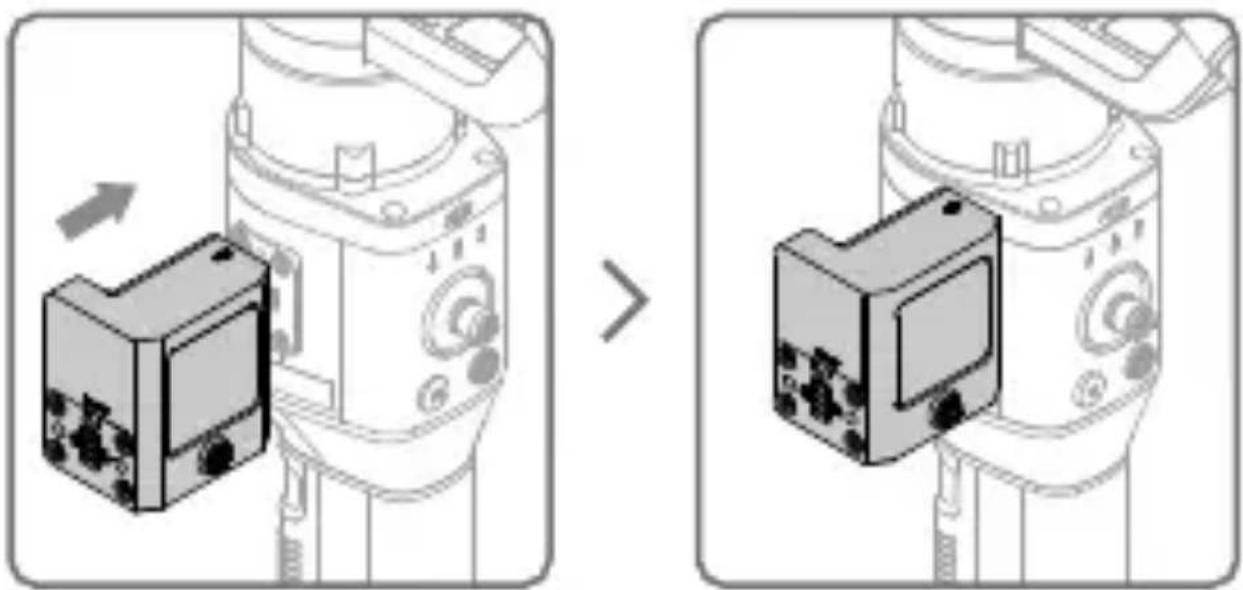

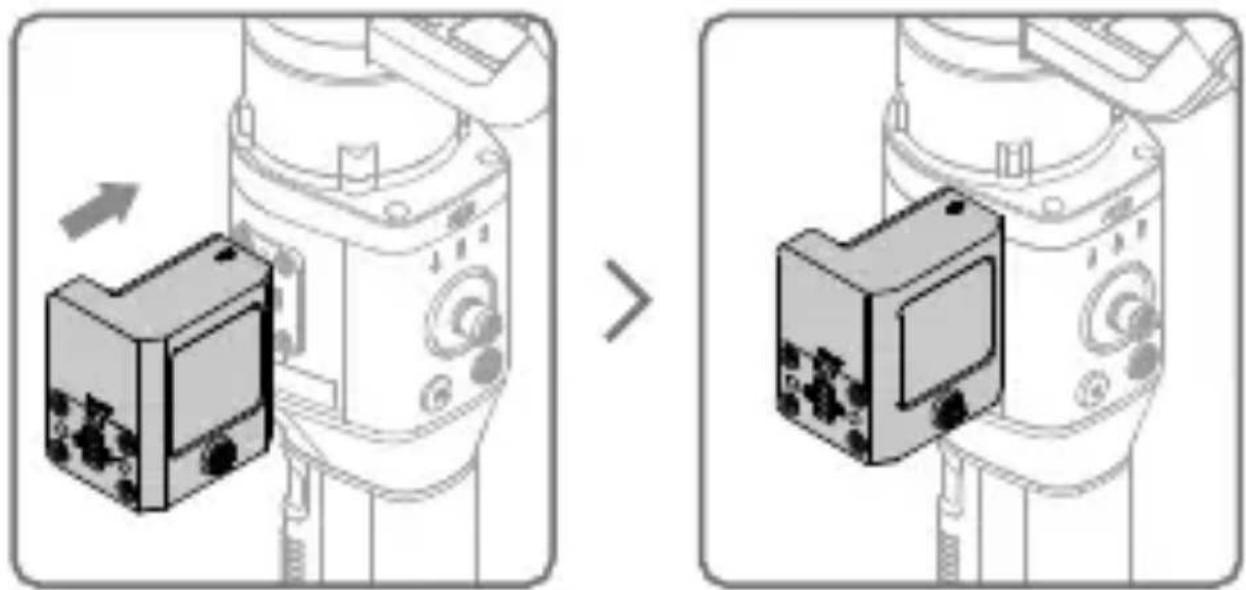

通过云台控制模块机身上的螺丝安装至Ronin-S任意一侧接口。安装完毕后，开启Ronin-S电源，云台控制模块即可工作。

云台控制模块配备M4螺纹孔与8-pin接口，也可将跟焦轮等配件安装至云台控制模块使用。

操作

1. 显示屏信息

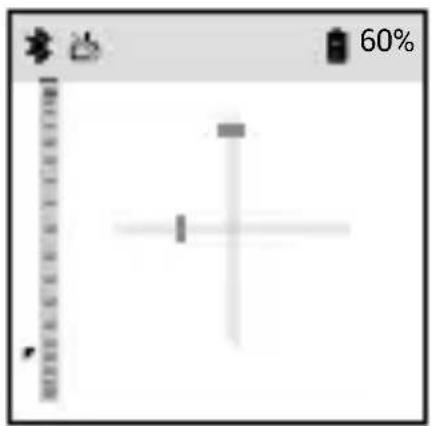

顶部菜单栏显示Ronin-S是否建立蓝牙连接、GPS星数、相机型号、云台电量以及休眠状态等信息。

侧边竖条显示跟焦轮位置，中心十字条显示实时杆量。

2.五维按键

通过五维按键来进行云台参数设置。按键方向说明如下：

左：退出当前页面或取消当前设置。

右：确认或选择。

中心：确认或选择。

上：上一条选项。

下：下一条选项。

3. 菜单功能

·电机

可进行云台自动校准，以及分别设置平移、俯仰与横滚轴的力度值。

开启高级功能后，可进行高级电机参数设置。

• SmoothTrack

设置跟随模式开关，设置跟随死区、速度、灵敏度值，以及开启 /关闭手动调节。

- 控制设置

设置控制云台三轴的死区、速度、平滑度、以及左、右限位。映射遥控通道以及控制方向。

·创作

巨像摄影：根据相机类型设置相关参数后选择快速启动，然后设置拍摄起始点及结束点，启动后相机即开始拍摄。屏幕显示拍摄张数及完成进度。

延时摄影：根据相机类型设置相关参数后选择快速启动，然后设置拍摄起始点及结束点，若拍摄定点延时，则起始点与结束点位置一致；若拍摄轨迹延时，起始点与结束点位置不同。启动后相机即开始拍摄。屏幕显示拍摄总时长、拍摄张数及完成进度。

拍摄过程中向左拨动 5D 按键可退出当前拍摄任务。

·设置

云台平衡测试；校准系统；恢复默认参数；重置蓝牙密码；切换显示语言、文字显示方向等功能。

·关于

显示设备名称、电池与固件信息等。云台控制模块固件包含在Ronin-S固件里，当固件有更新时，请将云台控制模块安装在Ronin-S上进行升级。升级方法同Ronin-S一致。

设置详情请参见 Ronin-S 用户手册。

规格参数

显示屏尺寸：1.4英寸

分辨率： 320× 320

亮度：550 nits
