Tipo di prodotto	Unità di controllo per stabilizzatore Ronin-S
Schermo	1,4 pollici, risoluzione 320×320, luminosità 550 cd/m²
Connettività	Porta a 8 pin maschio e femmina, porta M4
Alimentazione	Alimentato dal Ronin-S tramite porta a 8 pin
Funzioni principali	Impostazioni motore, SmoothTrack, configurazione dei controlli, panorami, timelapse
Pulsante di comando	Pulsante 5D con funzioni su, giù, sinistra, destra, centro
Lingue disponibili	Multilingua (francese, inglese, tedesco, ecc.)
Aggiornamento del firmware	Possibile tramite il menu di sistema
Conformità	Direttiva europea 2014/30/UE (CE)
Materiale	Lega di alluminio
Temperatura di funzionamento	Non specificata nel manuale
Peso	Circa 50 g (stima)
Dimensioni	Circa 5 × 3 × 2 cm (stima)
Accessori compatibili	Ruota di controllo DJI Focus Wheel per Ronin-S
Manutenzione	Pulire con un panno morbido asciutto. Evitare i liquidi.
Riciclaggio	Non smaltire con i rifiuti domestici. Depositare in un punto di raccolta.

Domande frequenti - RoninS Command Unit DJI

Come installare l'unità di controllo sul Ronin-S?

Fissare l'unità di controllo su ciascun lato del Ronin-S allineando le viti e serrando saldamente. Assicurarsi che le porte a 8 pin siano ben collegate. Accendere quindi il Ronin-S per utilizzare l'unità.

Come utilizzare il pulsante 5D?

Il pulsante 5D consente di navigare nei menu: spostarlo verso l'alto, il basso, la sinistra o la destra per selezionare, o premere al centro per confermare. La sinistra funge da indietro.

Come regolare le impostazioni del motore?

Accedere al menu 'Motore' dallo schermo. È possibile regolare automaticamente o manualmente la rigidità degli assi panoramico, inclinazione e rollio. Attivare le 'impostazioni avanzate' per definire forza, filtraggio e controllo.

Come attivare SmoothTrack?

Andare nel menu 'SmoothTrack' e attivare/disattivare la funzione. È possibile regolare la funzione Push, la zona morta, la velocità e la sensibilità.

Come realizzare un panorama con l'unità di controllo?

Nel menu 'Funzionalità di creazione', selezionare 'Panorama'. Impostare i parametri in base alla fotocamera, quindi scegliere 'Avvia panorama'. Il numero di foto e l'avanzamento vengono visualizzati sullo schermo.

Come realizzare un timelapse?

Nel menu 'Funzionalità di creazione', selezionare 'Timelapse'. Impostare le posizioni di inizio e fine (identiche o diverse), quindi avviare. Vengono visualizzate le informazioni di avanzamento e tempo trascorso.

Come ripristinare le impostazioni predefinite?

Accedere al menu 'Impostazioni' e selezionare 'Ripristina impostazioni predefinite'. Confermare l'azione. È anche possibile reimpostare la password Bluetooth nello stesso menu.

Come cambiare la lingua dell'interfaccia?

Andare in 'Impostazioni', poi 'Lingua'. Scegliere la lingua desiderata tra le opzioni disponibili. Lo schermo si aggiornerà immediatamente.

Cosa fare se lo schermo dell'unità di controllo non si accende?

Verificare che il Ronin-S sia acceso e che l'unità sia correttamente collegata tramite la porta a 8 pin. Se il problema persiste, riavviare il Ronin-S o eseguire un test di bilanciamento dal menu 'Impostazioni'.

Quali accessori si possono montare tramite l'unità di controllo?

L'unità dispone di una porta M4 e di una porta a 8 pin femmina per collegare accessori come la ruota di controllo DJI Focus Wheel per Ronin-S. Consultare il manuale utente del Ronin-S per ulteriori compatibilità.

MANUALE UTENTE RoninS Command Unit DJI

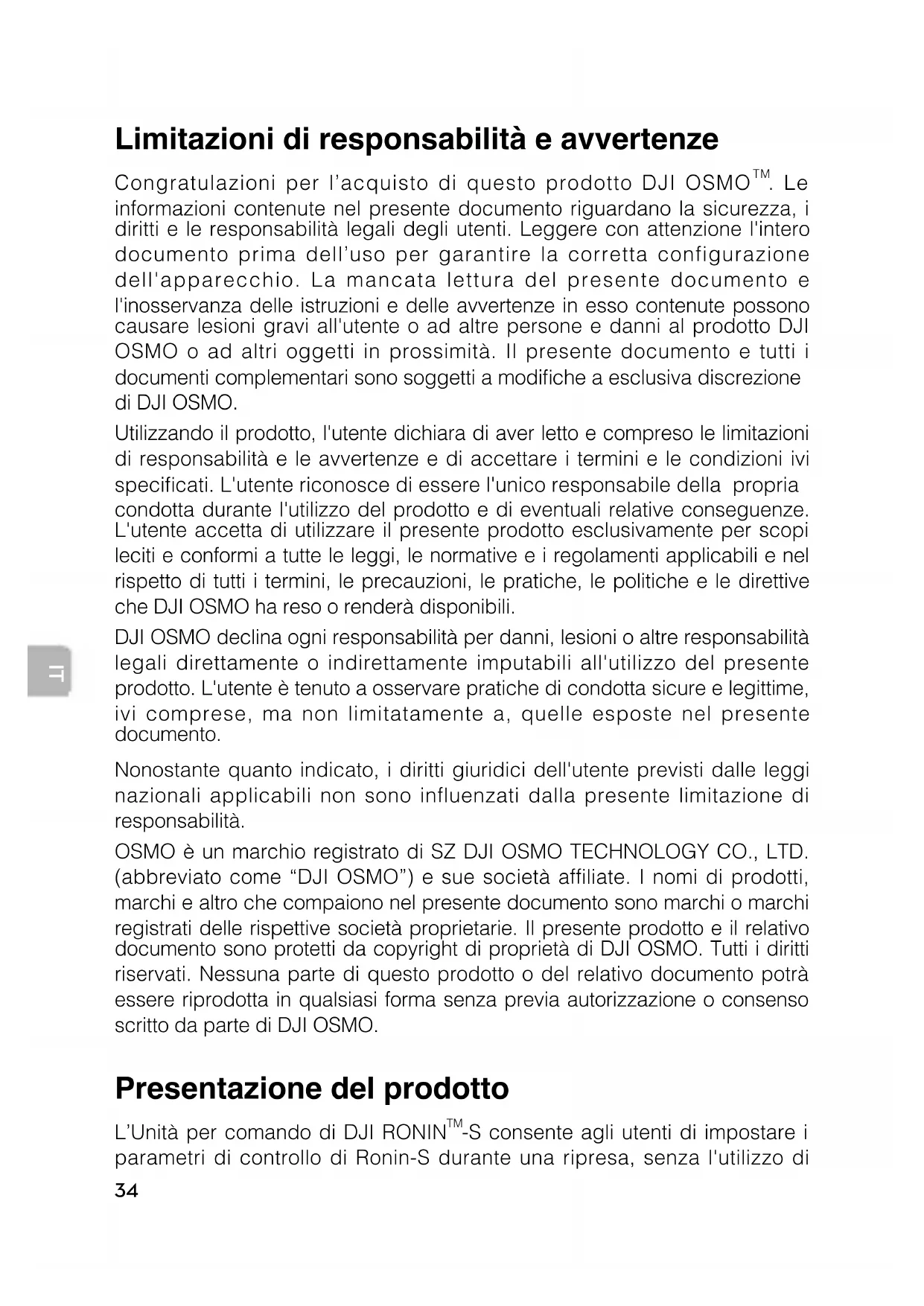

Limitazioni di responsabilità e avventenze

Congratulations per l'acquisto di quello prodotto DJI OSMO™. Le informazioni cont∉ne nel presente documento riguardano la sicurezza, i diritti e le responsabilità legali degli utenti. Leggere con attenzione l'intero documento prima dell'uso per garantire la corretta configurazione dell'apparecchio. La mancatalettura del presente documento e l'inosservanza delle istruzioni e delle avvertenze inesso contente possono causare lesioni gravi all'utente o ad altre persone e danni al prodotto DJI OSMO o ad altri oggetti in prossimità. Il presente documento e tutti i documents complementari sono soggetti a modifiche a escludiva discrezione di DJI OSMO.

Utilizzato il prodotto, l'utente dichiarà di aver letto e compreso le limitazioni di responsabilità e le avventenze e di accettare i termini e le condizioni ivi specificati. L'utente riconosce di essere l'unico responsabile della propria condotta durante l'utilizzo del prodotto e di eventuali relative consequences. L'utente accetta di utilizzato il presente prodotto esclusivamente per scopi leciti e conformi a tutte le leggi, le normative e i regolamenti applicabili e nel rispetto di tutti i termini, le precauzioni, le pratiche, le politiche e le direttive che DJI OSMO ha reso o renderà disponibili.

DJI OSMO declina agli responsabilità per danni, lesioni o altre responsabilità legali direttamente o indirettamente imputabili all'utilizzo del presente prodotto. L'utente è tenuto a osservare pratiche di condotta sicure e legittime, ivi comprese, ma non limitatamente a, quale esposte nel presente documento.

Nonostante quanto indicate, i diritti giuridici dell'utente previsti delle leggi nazionali applicabili non sono influenzati alla presente limitazione di responsabilità.

OSMO è un marchio registrato di SZ DJI OSMO TECHNOLOGY CO., LTD. (abbreviato come "DJI OSMO") e sue società affiliate. I nomi di prodotti, marchi e altri che compaiono nel presente documento sono marchi o marchi registrati delle rispettive società proprietarie. Il presente prodotto e il relativo documento sono protetti da copyright di propietà di DJI OSMO. Tutti i diritti riservati. Nessuna parte di quello prodotto o del relativo documento può essere riprodotta in qualsiasi formaenza previa autorizzazione o consenso scritto da parte di DJI OSMO.

Presentazione del prodotto

L'Unità per dato di DJI RONIN™-S consenteagli utenti di impostare i parametri di controllo di Ronin-S durante una ripresa,enza l'utilizzo di

dispositivi mobili. Consente di regolare le impostazioni dei motori,ambiare la modalità operativa e selezionare le impostazioni del radiocommando utilizzando il display e il pulsante 5D. L'Unità di lavoro permetteanche l'accesso diretto alla funzione Create.

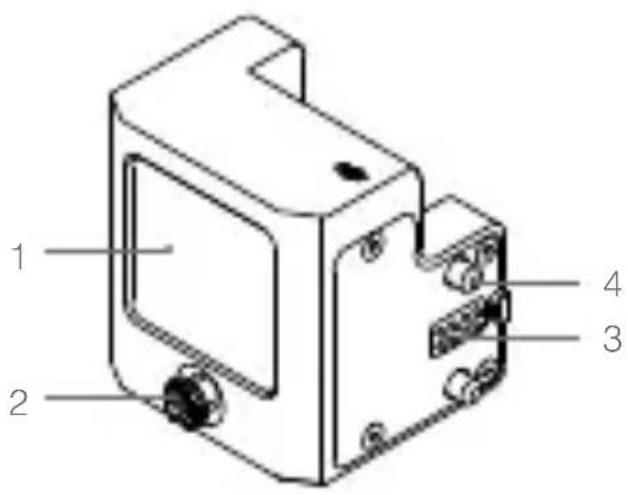

1. Display
2. Pulsante 5D
3. Porta a 8 pin (maschio)

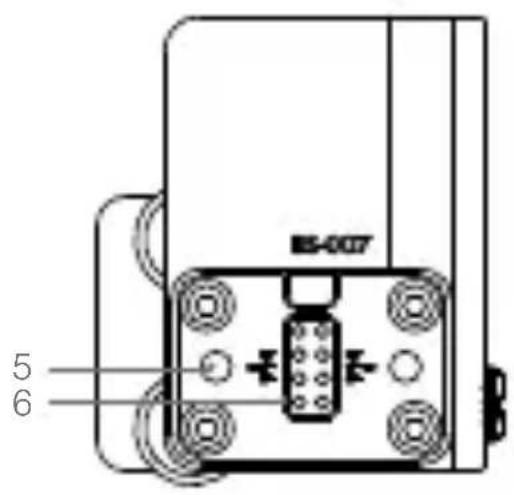

1. Vite
2. Porta M4
3. Porta a 8 pin (femmina)

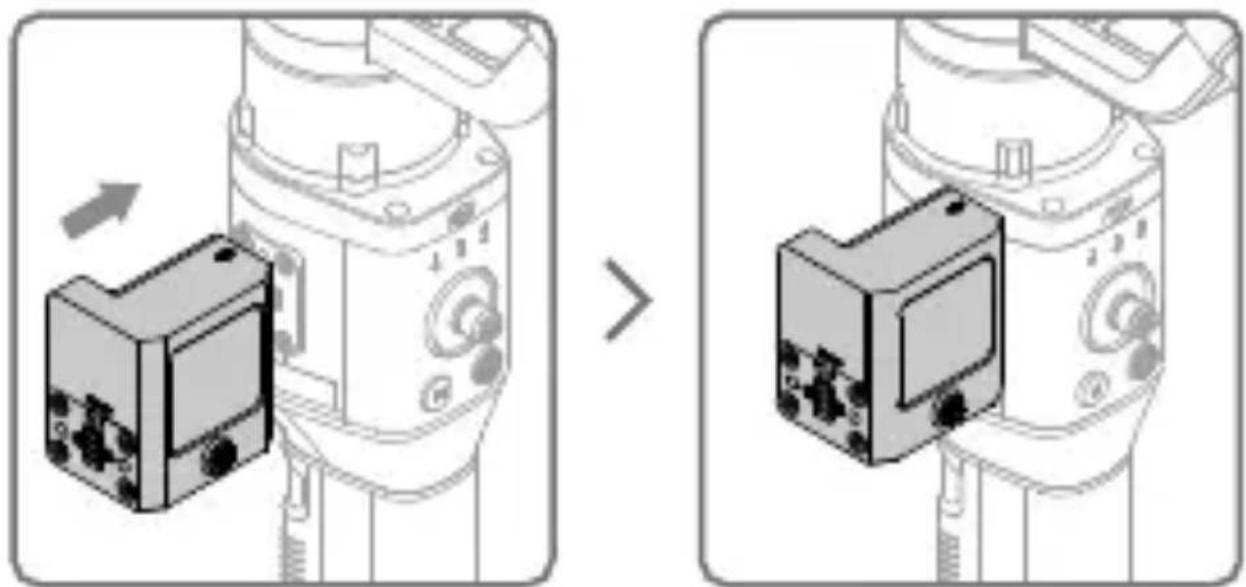

Installazione

Fissare l'Unità di commando su uno dei due i lati di Ronin-S. Assicurarsi di serrare saldamente le viti. Accendere Ronin-S per attivare l'Unità di commando.

Montare gli accessori di Ronin-S, come DJI Focus Wheel, utilizzando la porta M4 e la porta a 8 pin presenti sull'Unità di lavoro.

Modalità di utilizzo

1. Informazioni sul display

La parte superiore del display visualizza informazioni come connessione Bluetooth, segnale GPS, tipo di fotocamera utilizzata e livello di carica della batteria di Ronin-S. La barra di sinistra在哪 la posizione della Focus Wheel, quando la barra incrociata在哪 il dato dallo stick in tempo reale.

2. Pulsante 5D

Sinistra: indietro

Dextra: seleziona

Centro: seleziona

Su: verso l'alto

Giù: verso il basso

3. Menu

• Motor

Sintonizza automaticamente o imposta manualmente la rigidità degliassi di rotazione orizzontale, inclinazione e rollio. I valori di potenza,hetto econtrolledlo possono essere impostati dopo aver abilitato le impostazioni avanzate ("Advanced Settings").

• SmoothTrack

La modalità SmoothTrack può essere abilitata/disabilitata in questa schermata. Abilita la funzione Push e imposta i parametri di banda morta, velocità e sensibilità.

• Control Settings

Imposta la banda morta, la velocità, la fluidità e l'endpoint degliassi di rotazione orizzontale (pan), inclinazione (tilt) e rollio (roll). Riassegna i canali e inverte la rotazione dei tre assi.

Create Feature

Panorama: impostare i parametri in base al tipo di fotocamera e selezionare "Quick Start". Dop o aver impostato il punto di inizio e di fine, la fotocamera inizia a creare il panorama. Il numero di Foto scattate e la percentuale completata vengono visualizzati durante la ripresa.

Timelapse: impostare i parametri in base al tipo di fotocamera e selezionare "Quick Start". Dop o aver impostato la posizione di inizio e di fine, la fotocamera inizia a creare un video in timelapse. I punti di inizio e di fine possono essere corrispondenti o differenti. Il numero di fotoscattate, la percentuale completata e il tempo trascorso vengono visualizzati durante la ripresa.

Spostare il pulsante 5D verso sinistra per terminare la ripresa.

• Settings

Reimposta le password Bluetooth, modifica la lingua, esegue un test di bilanciamento, calibra il sistema e ripristina le impostazioni predefinite.

• About

Visualizza le informazioni riguardanti il disposativo, la batteria e la versione del firmware.

Consultare il manuale d'uso di Ronin-S per ulteriori informazioni sulle impostazioni del gimbal.

Caratteristiche tecniche

Dimensioni del display: 1,4 pollici

Risoluzione: 320 × 320

Luminosità: 550 nit

Dichiarazione di conformità UE: SZ DJI Osmo Technology Co., Ltd. dichiara che il presente dispositivo è conforme ai requisiti essenziali e alle altre disposizioni rilevanti della direttiva 2014/30/EU.

Una copia della dichiarazione di conformità UE è disponibile online all'indirizzo Web www.dji.com/euro-compliance

Indirizzo di contatto UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany

Smaltimento ecologico

I vecchi dispositivi elettrici non devono essere smaltiti insieme ai rifiuti residui, ma devono essere smaltiti separamente. Lo smaltimento da parte di soggetti privati presso i punti di raccolta pubblici è gratis. è responsabilità del proprietario dei vecchi dispositivi portarli presso tali punti di raccolta o punti di raccolta analoghi. Grazie a questo piccolo impegno personale contribuirete al riciclo di materie prime

preziose e al corretto trattamento di sostanze tossiche.
