Type de produit	Unité de commande pour stabilisateur Ronin-S
Écran	1,4 pouce, résolution 320×320, luminosité 550 cd/m²
Connectique	Port à 8 broches mâle et femelle, port M4
Alimentation	Alimenté par le Ronin-S via le port à 8 broches
Fonctions principales	Réglages moteur, SmoothTrack, configuration des contrôles, panoramas, timelapses
Bouton de commande	Bouton 5D avec fonctions haut, bas, gauche, droite, centre
Langues disponibles	Multilingue (français, anglais, allemand, etc.)
Mise à jour du micrologiciel	Possible via le menu système
Conformité	Directive européenne 2014/30/EU (CE)
Matériau	Alliage d'aluminium
Température de fonctionnement	Non spécifiée dans la notice
Poids	Environ 50 g (estimation)
Dimensions	Environ 5 × 3 × 2 cm (estimation)
Accessoires compatibles	Roue de contrôle DJI Focus Wheel pour Ronin-S
Entretien	Nettoyer avec un chiffon doux sec. Éviter les liquides.
Recyclage	Ne pas jeter avec les déchets ménagers. Déposer en point de collecte.

FOIRE AUX QUESTIONS - RoninS Command Unit DJI

Comment installer l'unité de commande sur le Ronin-S ?

Fixez l'unité de commande de chaque côté du Ronin-S en alignant les vis et en serrant fermement. Assurez-vous que les ports à 8 broches sont bien connectés. Allumez ensuite le Ronin-S pour utiliser l'unité.

Comment utiliser le bouton 5D ?

Le bouton 5D permet de naviguer dans les menus : déplacez-le vers le haut, le bas, la gauche ou la droite pour sélectionner, ou appuyez au centre pour valider. La gauche fait office de retour.

Comment régler les paramètres moteur ?

Accédez au menu 'Moteur' depuis l'écran. Vous pouvez y régler automatiquement ou manuellement la rigidité des axes panoramique, d'inclinaison et de roulis. Activez les 'paramètres avancés' pour définir force, filtrage et contrôle.

Comment activer SmoothTrack ?

Allez dans le menu 'SmoothTrack' et activez/désactivez la fonction. Vous pouvez y régler la fonction Push, la zone morte, la vitesse et la sensibilité.

Comment faire un panorama avec l'unité de commande ?

Dans le menu 'Fonctionnalité de création', sélectionnez 'Panorama'. Définissez les paramètres selon votre appareil photo, puis choisissez 'Démarrer le panorama'. Le nombre de photos et la progression s'affichent à l'écran.

Comment faire un timelapse ?

Dans le menu 'Fonctionnalité de création', sélectionnez 'Timelapse'. Définissez les positions de début et de fin (identiques ou différentes), puis lancez. Les informations de progression et de temps écoulé apparaissent.

Comment réinitialiser les paramètres par défaut ?

Accédez au menu 'Paramètres' et sélectionnez 'Restaurer les paramètres par défaut'. Confirmez l'action. Vous pouvez aussi réinitialiser le mot de passe Bluetooth dans le même menu.

Comment changer la langue de l'interface ?

Allez dans 'Paramètres', puis 'Langue'. Choisissez la langue souhaitée parmi les options disponibles. L'écran se mettra à jour immédiatement.

Que faire si l'écran de l'unité de commande ne s'allume pas ?

Vérifiez que le Ronin-S est allumé et que l'unité est correctement connectée via le port à 8 broches. Si le problème persiste, redémarrez le Ronin-S ou effectuez un essai d'équilibre depuis le menu 'Paramètres'.

Quels accessoires peut-on monter via l'unité de commande ?

L'unité dispose d'un port M4 et d'un port à 8 broches femelle pour connecter des accessoires comme la roue de contrôle DJI Focus Wheel pour Ronin-S. Consultez le guide d'utilisateur du Ronin-S pour plus de compatibilité.

MODE D'EMPLOI RoninS Command Unit DJI

Guide de l'utilisateur

Manuel du utilisateur

Guide d'utilisation

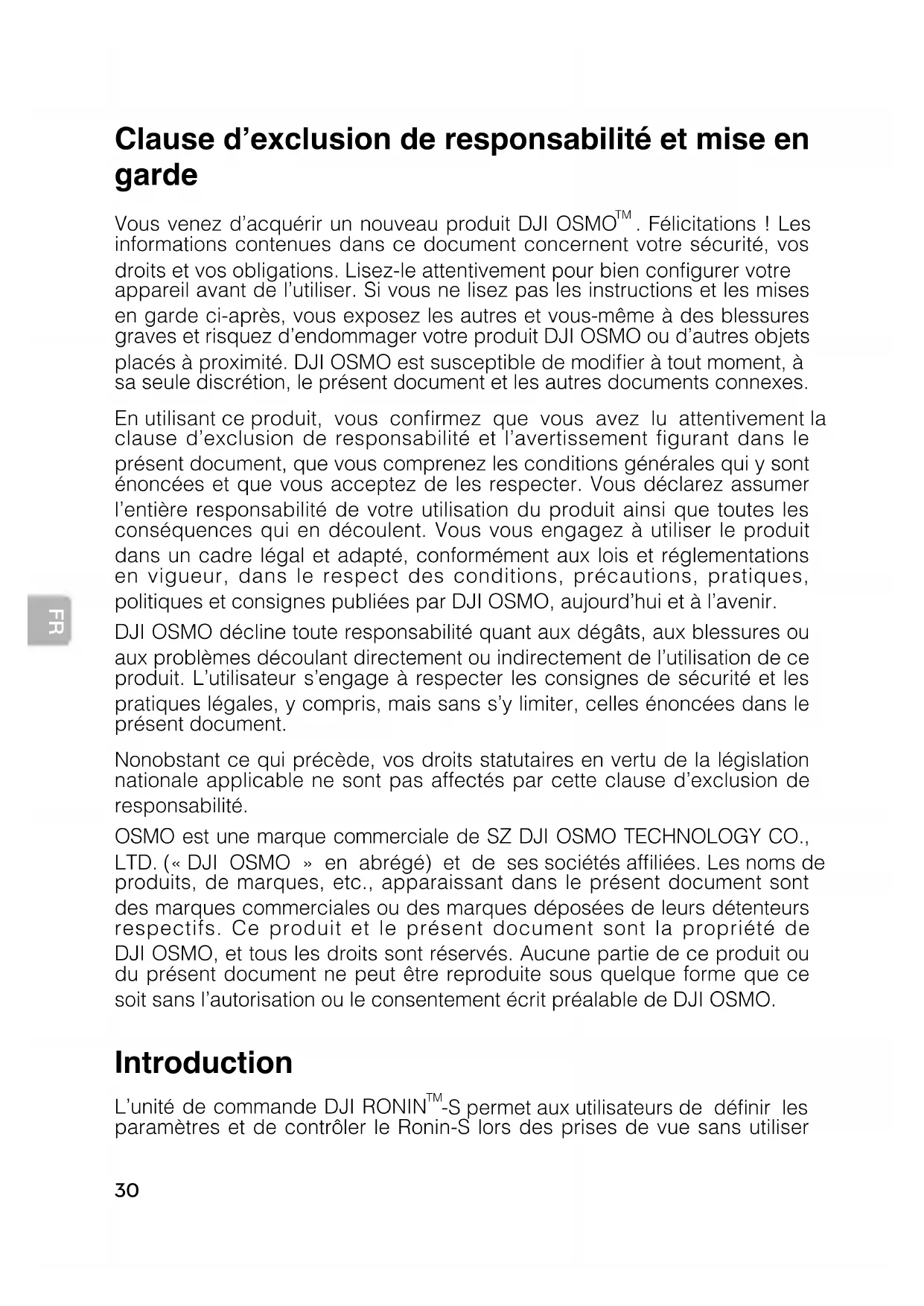

Clause d'exclusion de responsabilité et mise en garde

Vous venez d'acquérir un nouveau produit DJI OSMO™. Félicitations ! Les informations contenues dans ce document concernent votre sécurité, vos droits et vos obligations. Lisez-le attentivement pour bien configurer votre appareil avant de l'utiliser. Si vous ne lisez pas les instructions et les mises en garde ci-après, vous exposez les autres et vous-même à des blessures graves et risquez d'endommager votre produit DJI OSMO ou d'autres objets placés à proximité. DJI OSMO est susceptible de modifier à tout moment, à sa seule discrétion, le présent document et les autres documents connexes.

En utilisant ce produit, vous confirmez que vous avez lu attentivement la clause d'exclusion de responsabilité et l'advertisement figurant dans le présent document, que vous comprenez les conditions générales qui y sont énoncées et que vous acceptez de les respecter. Vous déclarez assumer l'entière responsabilité de votre utilisation du produit ainsi que toutes les conséquences qui en découlent. Vous vous engagez à utiliser le produit dans un cadre légal et adapté, conformément aux lois et règlementations en vigueur, dans le respect des conditions, précautions, pratiques, politiques et consignes publiées par DJI OSMO, aujourd'hui et à l'avenir.

DJI OSMO décline toute responsabilité quant aux dégâts, aux blessures ou aux problèmes découling directement ou indirectement de l'utilisation de ce produit. L'utilisateur s'engage à respecter les consignes de sécurité et les pratiques légales, y compris, mais sans s'y limiter, celles énoncées dans le présent document.

Nonobstant ce qui précède, vos droits statutaires en vertu de la législation nationale applicable ne sont pas affectés par cette clause d'exclusion de responsabilité.

OSMO est une marque commerciale de SZ DJI OSMO TECHNOLOGY CO., LTD. (« DJI OSMO » en abrégé) et de ses sociétés associées. Les noms de produits, de marques, etc., apparaissant dans le présent document sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. Ce produit et le présent document sont la propriété de DJI OSMO, et tous les droits sont réservés. Aucune partie de ce produit ou du présent document ne peut être reproduite sous quelle forme que ce soit sans l'autorisation ou le consentement écrit préalable de DJI OSMO.

L'unité de commande DJI RONIN™-S permet aux utilisateurs de définir les paramètres et de contrôler le Ronin-S lors des prises de vue sans utiliser

d'appareil mobile. Réglez les paramètres du moteur, changez de mode de fonctionnement et sélectionnez les paramètres de commande à distance, à l'aide de l'écran et du bouton 5D. Les utilisateurs peuvent également accéder à la fonctionnalité de création directement via l'unité de commande.

1. Écran
2. Bouton 5D
3. Port à 8 broches (mâle)

1. Vis
2. Port M4
3. Port à 8 broches (femelle)

Installation

Attachez l'unité de commande de chaque côté du Ronin-S. Veillez à bien serrer les vis. Allumez le Ronin-S pour utiliser l'unité de commande.

Montez les accessoires Ronin-S tels que la roue de contrôle DJI Focus Wheel pour Ronin-S via l'unité de commande en utilisant le port M4 et le port à 8 broches.

1. Informations à l'écran

Le haut de l'écran affiche des informations comme la connexion Bluetooth, le signal GPS, le type de camera utilisé et le niveau de batterie du Ronin-S. La barre de gauche indique la position du Focus Wheel, tandis que la croix fournit les données de mouvement du joystick en temps réel.

2. Bouton 5D

Gauge : Retour

Droite : Sélectionner

Centre : Sélectionner

Haut : Monter

Bas : Descendre

3. Menu

Moteur

Régler automatiquement ou manuellement la rigidité de l'axe panoramique, d'inclinaison et de roulis. Les valeurs de force, de filtrage et de contrôle peuvent être définies une fois que vous avez activé les « paramètres avancés »

• SmoothTrack

SmoothTrack peut être activé/désactivé sur cette page. Régler la fonction Push et définir la zone morte, la vitesse et la sensibilité.

• Configuration des contrôles

Définir la zone morte, la vitesse, le lissage et la limite de l'axe panoramique, d'inclinaison et de roulis. Réaffecter les canaux et inverser la rotation de l'axe panoramique, d'inclinaison et de roulis.

• Fonctionnalité de création

Panorama : Définir les paramètres en fonction du type d'appareil photo et sélectionner « Démarr er le panorama. Le nombre de photos prises et le pourcentage terminé s'affichent lors de la prise de vue.

Timelapse: Définir les paramètres en fonction du type d'appareil photo et sélectionner « Dé er le timelapse. Les positions de début et de fin peuvent être identiques ou différentes. Le nombre de photos prises, le pourcentage terminé et le temps écoulé s'affichent lors de la prise de vue.

Déplacer le bouton 5D vers la gauche pour quitter la prise de vue.

Paramètres

Réinitialiser les mots de passe Bluetooth, changer de langue, effectuer un essai d'équilibre, établir le système et restaurer les paramètres par défaut.

·Apropos

Affiche des informations sur l'appareil, la batterie et la version du micrologiciel.

Reportez-vous au Guide d'utilisateur du Ronin-S pour plus d'informations sur les paramètres de la nacelle.

Caractéristiques techniques

Dimension de l'écran: 1,4 pouce

Résolution : 320×320

Luminosité : 550 cd/m²

Déclaration de conformité UE : Par la présente, SZ DJI Osmo Technology Co., Ltd. déclare que cet appareil est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 2014/30/EU.

Une copie de la déclaration de conformité UE est disponible sur le site www.dji.com/euro-compliance

Adresse de contact pour l'UE : DJI GmbH, Industriestrasse 12, 97618 Niederlauer, Germany

Mise au rebut écologique

Les appareils ELECTRIQUES usagés ne doivent pas être éliminés avec les déchets résiduels. Ils doivent être éliminés séparément. La mise au rebut au point de collecte municipal par l'intermédiaire de particuliers est gratuite. Il incombe au propriétaire des appareils usagés de les apporter à ces points de collecte ou à des points de

collecte similaires. Avec ce petit effort personnel, vous contribuez au recyclage de matières premières précieuses et au traitement des substances toxiques.
