BEDIENUNGSANLEITUNG RoninSC DJI

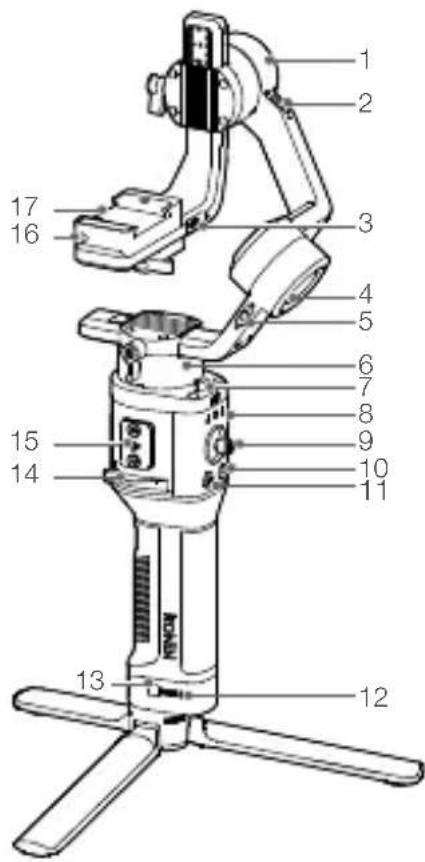

Übersicht über den Ronin-SC

1

1. Neigemotor
2. Neigungssperre
3. Kamerasteuerung / Zubehöranschluss (USB-C)
4. Rollmotor
5. Rollsperre
6. Schwenkmotor
7. Schwenksperre
8. Profil-LED-Anzeigen
9. Joystick
10. Kamerasteuerungstaste
11. M-Taste
12. Akkuldestandsanzeigen
13. Akkuladestandstaste
14. Hebel
15. RSA-Zubehöranschluss
16. Sicherheitssperre
17. Kamerabefestigungsplatte

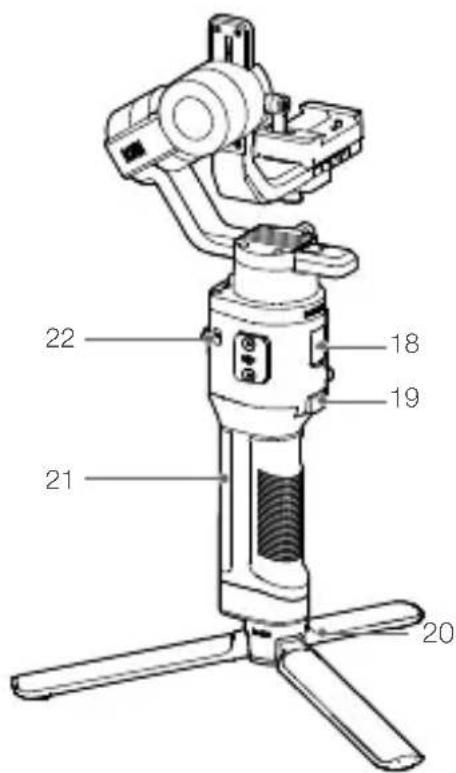

1. Ladeanschluss (USB-C)
2. Auslöser
3. Stativ
4. Griff (inkl. 1/4- und 3/8-Zoll-Befestigungslöcher)
   22.Netztaste

Erste Schritte

A. Herunterladen der DJI RONIN™ App und Anschauen des Tutorials Suchen Sie im App-Store oder im Google Play Store nach „Ronin“, und folgen Sie den Installationsanweisungen für die App. Schauen Sie sich die Tutorials auf der officiellen DJI-Website an. https://www.dji.com/ronin-sc

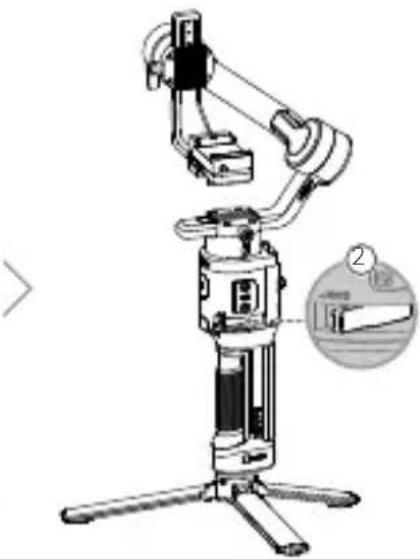

B. Anbringen des Stativs

Ronin-App

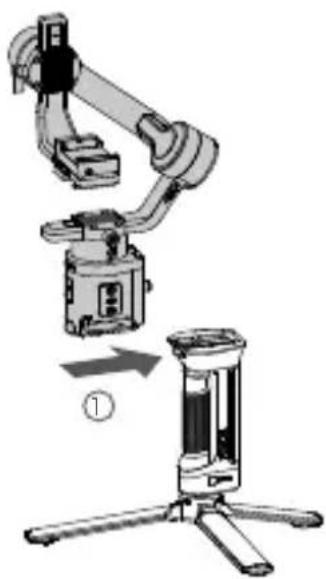

C. Montieren des Griffs

D. Laden des Akkus

Laden Sie den Griff vor dem ersten Gebrauch mit einem Ladekabel (im Lieferumfang enthalten) und einem USB-Ladegerät (nicht im Lieferumfang enthalten) über den Netzanschluss auf. Es wird empfohlen, ein USB-Ladegerät mit 5 V / 2 A zu verwenden.

Sleckdose 100 - 240 V

Netzanschluss USB-Ladegerät

E. Akkuladestand prufen

Beim Aufladen zeigen die Akku-LEDs den Ladestand an. Wenn das Gerät nicht geladen wird, drucken Sie die Akkuladestandstaste, um den Akkuladestand zu prufen.

F. Ein- und Ausschalten und Ruhemodus

Halten Sie die Netztaste gedrückt, um den Ronin-SC ein- oder auszuschalten. Tippen Sie auf die Netztaste, um in den Ruhemodus zu wechseln. Tippen Sie erneut, um den Ruhemodus zu beenden.

• Ronin-SC kann während des Ladevorgangs betriebenen werden.

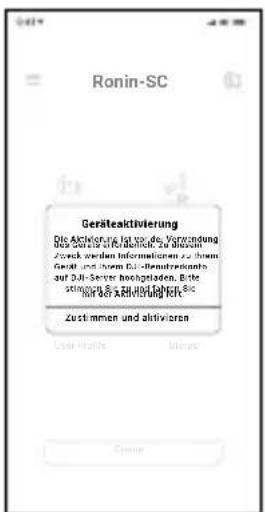

Den Ronin-SC aktivieren

Der Ronin-SC muss vor der ersten Verwendung über die Ronin-App aktiviert werden.

1. Halten Sie die Netztaste gedrückt, um den Gimbal einzuschalten.
2. Schalten Sie Bluetooth auf Ihrm Mobilgerät ein und starten Sie die Ronin-App. Beachten Sie, dass zur Verwendung der Ronin-App ein DJI-Benutzerkonto erforderlich ist. Sobald es in der Liste der Bluetooth-Geräte erscheint, wahlen Sie den Ronin-SC und geben Sie das StandardBluetooth-Password ein: 12345678.
3. Achten Sie daraufuf, dass Sie mit dem Internet verbunden sind, und folgen Sie den Anweisungen auf dem Bildschirm, um den Ronin-SC zu aktivieren.

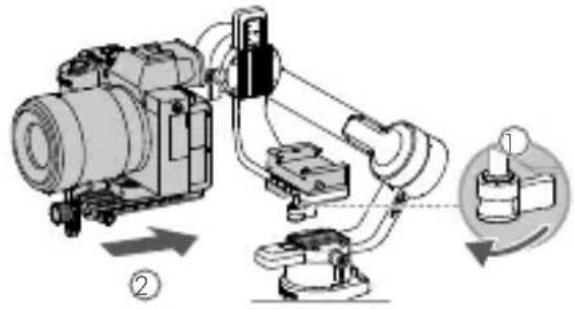

Die Kamera befestigen

Achten Sie darauf, die Kamera vorzubereiten, bevor Sie sie diese an dem Ronin-SC befestigen. Entfernen Sie die Objektivkappe und achten Sie darauf, dass der Akku und die Speicherkarte der Kamera bereits eingesetzt sind.

1. Die drei Achsen des Gimbals sind standardmäßig gespert. Entriegeln Sie die drei Achsen, stellen Sie den Gimbal wie gezeigt ein und sperren Sie die drei Achsen wieder.
2. Befestigen Sie ggf. die Erhöhungsplatte* an der Unterseite der Kamera mit einem Flachschraubendreher.

• In den folgenden Szenarien ist eine Erhöhungsplatte erforderlich:

• Bei Verwendung einer kleinen und leichten Kamera wie einer Sony A6300.
  Bei Verwendung eines Objektivs mit großem Durchmesser, z. B. einer Sony A7M3-Kamera mit einem 16-35 mm f/2.8 GM-Objektiv.

• Bei Verwendung mit einem Fokusmotor.

Die aktuellste Kamera-Kompatibilitätsliste finden Sie auf der Ronin-SC-Produktseite auf der officiellen DJI-Website (http://www.dji.com/ronin-sc).

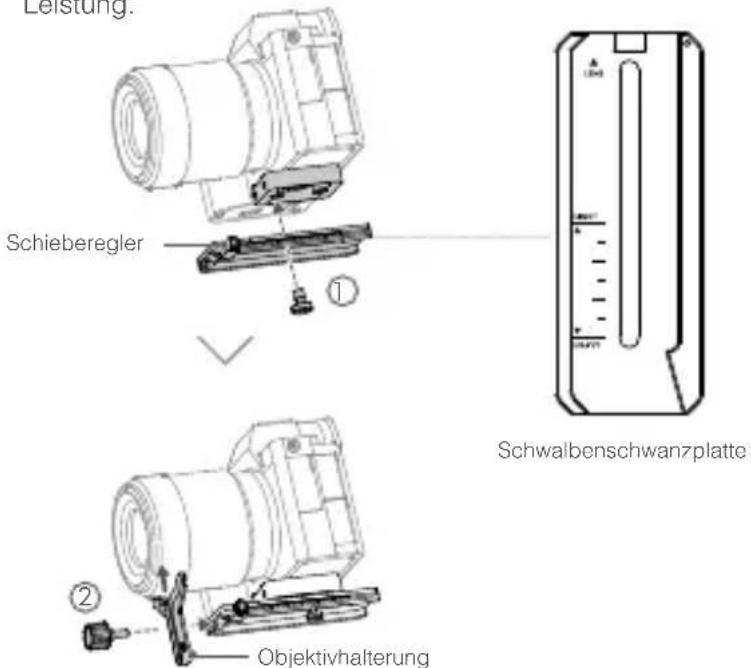

1. Befestigen Sie die Schwalbenschwanzplatte und die Objektivhalterung Bewegen Sie den Schieber an die Vorderseite der Platte. Das Kameraobjektiv und der Pfeil auf der Schwalbenschwanzplatte müssen in dieserbe Richtung zeigen. Befestigen Sie die Kamera entsprechend den Markierungen auf der Schwalbenschwanzplatte. Verwenden Sie die Objektivhalterung für eine optimale Leistung.

1. Losen Sie den Knopf an der Unterseite der Kamerabefestigungspatte und verschiben Sieihn an die Seite der Achse. Schieber den Sie die Kamera in die Platte ein Ziehen Sie den Knauf fest, wenn sich die Kamera in der Mitte der Platte befindet.

D

• Falls Sie Zubehör wie die Telefonhalterung oder den Fokusmotor verwenden, achten Sie darauf, das gesamte Zubehör vor dem Auswuchten zu befestigen. Weitere Informationen finden Sie in den Handbuchern des Zubehörns.

• Achten Sie daraufuf, dass die Schraube unter der Schwalbenschwanzplatte festgezogen ist.

Ausbalancieren

Die Ausbalancierung ist erforderlich, bevor Sie Aufnahmen machen können. Achten Sie vor dem Abgleich daraufuf, die Kamera einszuschalten, falls Sie ein optisches Zoomobjektiv verwenden, und die Brennweite auszuwahlen, falls Sie ein Varioobjektiv verwenden. In der Ronin-App gibt es Tutorials für die Balancierung, die nach der Aktivierung angezeigt werden können. Die Ausbalancierung kann auch ohne Bajonett zur Ronin-App durchgeführt werden. Achten Sie in thisem Szenario daraufuf, Ronin-SC auszuschalten oder in den Ruhemodus zu gehen, bevor Sie die Balancierung durchführren.

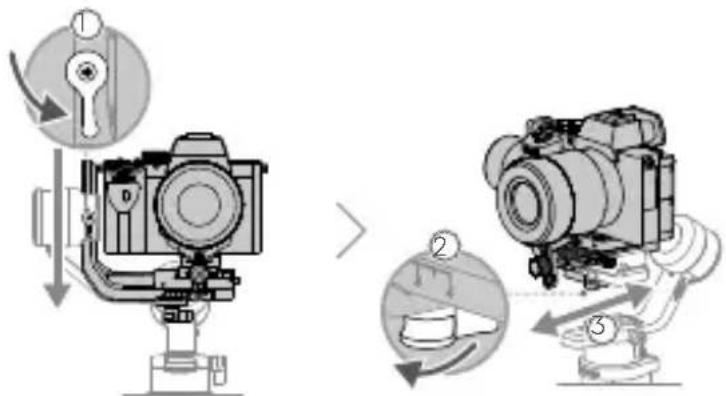

1. Tiefe der Neigungs Sachse ausbalancieren

a. Entriegeln Sie die Neigungsachse und senken Sie die Kamera ab, indem Sie den Neigungsachsenknauf offen ①
b. Drehen Sie die Neigungsachse so, dass das Kameraobjektiv nach vorne zeigt. Vergewissem Sie sich, dass die Kamera nicht vorderlastig oder hinterlastig ist. Falls die Kamera vorderlastig ist, bewegen Sie sie nach hinten. Falls die Kamera hinterlastig ist, bewegen Sie sie nach vorne.
c. Lösen Sie den Knauf unter der Kamerabefestigungspatie und stellen Sie die Kamera-Balance ein bis die Kamera ruhig ist.
d. Ziehen Sie den Knauf fest.

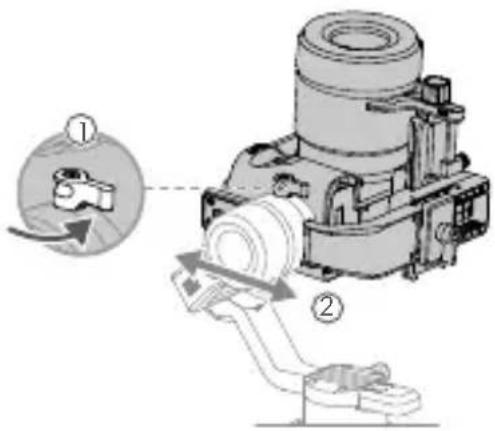

1. Neigung ausbalancieren

a. Drehen Sie die Neigungsachse so, dass das Kameraobjektiv nach oben zeigt. Achten Sie daraufuf, dass die Kamera nicht kopf- oder fußlastig ist. Falls die Kamera zu einer Seite geneigt ist,ziehen Sie den Neigungsarm zur anderen Seite.

b. Losen Sie den Knauf am Neigungsmotor und passen Sie das Kamera-Balance so an, dass die Kamera sich nicht bewegt und sich nicht nach oben oder unter neigt.

c. Ziehen Sie den Knauf fest.

d. Wiederholen Sie Schritt 1, um die Tiefe der Neigungsachse auszugleichen. Der Schieber auf der Schwalbenschwanzplatte dient zur Aufzeichnung der ausbalancierten Position. Bewegen Sie den Schieber geben die Montageplatte undziehen Sie den Schieber fest.

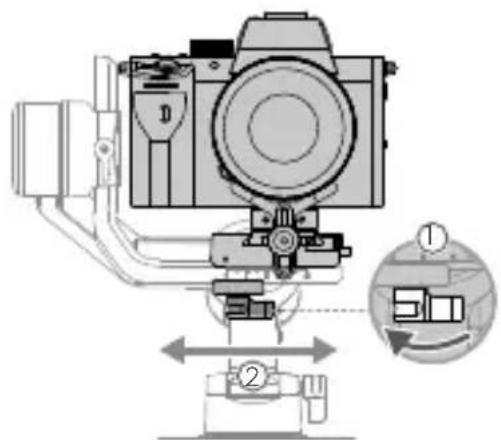

1. Rollachse ausbalancieren

a. Sperren Sie die Neigungsachse und entriegeln Sie die Rollachse. Überprüfen Sie die Richtung, in die der Rollmotor schwingt. Falls sich die Kamera nach links dreht, bewegen Sie sie nach rechts. Falls sich die Kamera nach rechts dreht, bewegen Sie sie nach links.

b. Losen Sie den Knopf an der Kamerabefestigungslatte und stellen Sie die Position der Platte ein, bis die Kamera ruhig ist.

c. Ziehen Sie den Knauf fest. Falls sich die Kamera vorwärts bewegt, bewegen Sie die Kamera zurück, bis sich der Schieber halten der Montageplatte befindet.

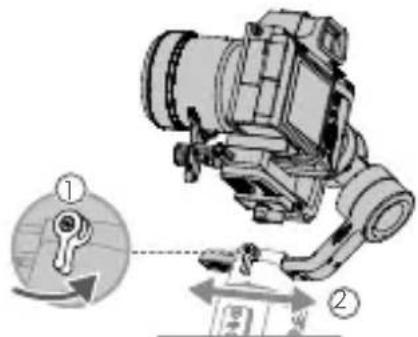

1. Ausbalancieren der Schwenkachse

a. Entriegeln Sie die Schwenkachse. Halten Sie den Griff fest, neigen Sie den Ronin-SC zur Seite und überprüfen Sie die Bewegung der Schwenkachse. Falls sich das Kameraobjektiv nach unten dreht, schiben Sie die Schwenkachse nach halten. Falls sich das Kameraobjektiv nach oben dreht, schiben Sie die Schwenkachse nach vorne.
b. Losen Sie den Knauf am Schwenkmotor. Stellen Sie das Kamera-Balance solange ein, bis sich die Kamera beim Drehen der Schwenkachse nicht bewegt, während Sie den Griff anheiten.
c. Ziehen Sie den Knauf fest.

Betrieb

Auto Tune

Nach der Installation, Aktivierung und der Ausbalancierung muss der Ronin-SC automatisch abgestimmt werden, bevor es verwendet werden kann. Stellen Sie safer, dass Ronin-SC auf einer ebenen Fläche stehen, bevor Sie „Auto Tune" durchführren. Es gibt zwei Möglichkeiten, Ronin-SC automatisch abzustimmen.

A. Drücken Sie die M-Taste des Ronin-SC und gleichzeitig den Auslöser vier Sekunden lang, um die automatische Anpassung „Auto Tune" zu starten.
B. Starten Sie die Ronin-App, gehen Sie auf die Seite Motorparameter und wahlen Sie „Auto Tune" aus.

Tastenfunktionen

Netztaste: Halten Sie die Netztaste gedrückt, um den Ronin-SC ein- oder auszuschalten. Tippen Sie auf die Netztaste, um den Ruhemodus zu aktivieren oder zu beenden.

M-Taste: Tippen Sie auf diese Taste, um ein Benutzerprofil auszuwahlen. Gedrückt halten, um in den Sportmodus zu wechseln.

Joystick: Drücken Sie den Joystick nach oben oder unter, um die Bewegung der Neigungsachse zu steuern, und schiben Sieihn nach links oder rechts, um die Bewegung der Schwenkachse zu steuern. Gehen Sie zur Joystick-Seite der Ronin-App, um die Parameter für die Schwenk-, Neigungs- und Rollachsen anzupassen.

Kamerasteuertaste; Drücken Sie nach dem Anschlieben des Kamerasteuerungsanschlusses und der Kamera die Taste zur Hälfte, um den Autofokus zu aktivieren, wie Sie es mit der Fototaste einer Kamera tun wurden. Zum Starten und Beenden

品

der Videoaufnahme drucken. Zum Fotografieren drucken und halten. Die neueste Kompatibilitätsliste für Kamas erfinden Sie auf der Ronin-SC-Produktseite auf der officiellen DJI-Website (http://www.dji.com/ronin-sc).

Ausloser: Halten Sie den Ausloser gedrückt, um den Sperrmodus aufzurufen. Drucken Sie die Taste zweimal, um den Gimbal wieder zu zentrierten. Drucken Sie dreimal, um den Gimbal um 180^ zu drehen, so dass die Kamera zu Ihnen zeigt.

• Wenn die Kamera und der Ronin-SC über das Kamera-Steuerkabel (USB-C) verbunden sind, kann die Wiedergabe nicht verwendet werden. Drücken Sie in thisem Szenario die Netztaste, um in den Ruhemodus zu wechseln, und verwenden Sie dann die Wiedergabe.

D

Technische Daten

Gewicht Gimbal: ca. 830 g

Griff: ca. 258 g

Stativ: ca. 160 g

Abmessungen Gimbal (gefaltet): 220 × 200 × 75 ~mm

Gimbal (entfaltet): 370 × 165 × 150 ~mm

Leistungsaufnahme Modell: RB2-2450 mAh-7,2 V

Typ: 18650 Lithium

Kapazität: 2450 mAh

Energie:17,64 Wh

Betriebsstromärke Statischer Strombedarf: 0,2 A

Bluetooth-

2,40 GHz - 2,4835 GHz

Betriebsfrequenz

Bluetooth-

<8 dBm

Sendeleistung

Betriebstemperatur -20° bis 45°C (-4° bis 113°F)

Max. Standby-Zeit 11 Stunden

Eine ausfuhrliche Beschreibungfinden Sie in der

Bedienungsanleitung unter:

*Dieser Inhalt kann ohne vorherige Ankündigung geändert werden.

Ingangsvermögen Model: RB2-2450 mAh-7.2 V

Type: 18650 Lithium

Capacitite: 2450 mAh

Vermogen: 17,64 Wh
