RoninSC - Штатив DJI - Бесплатное руководство пользователя

Тип продукта	Стабилизатор камеры (гимбал) со штативом
Бренд	DJI
Модель	Ronin-SC
Размеры (сложенный штатив)	220 × 200 × 75 мм
Размеры (разложенный штатив)	370 × 165 × 150 мм
Вес (штатив)	Около 830 г
Вес (ручка)	Около 258 г
Вес (тренога)	Около 160 г
Питание	Литиевая батарея 18650, 2450 мА·ч, 7,2 В, 17,64 Вт·ч
Статический ток	0,2 А
Максимальное время ожидания	11 часов
Рабочая температура	от -20 °C до 45 °C
Частота Bluetooth	2,4 – 2,4835 ГГц
Мощность передатчика Bluetooth	< 8 дБм
Основные функции	Джойстик, кнопка M, спусковой крючок, замки на 3 осях, приложение Ronin
Начало работы	Загрузить приложение, активировать через Bluetooth, отбалансировать камеру
Обслуживание	Чистить мягкой сухой тканью, заряжать через порт USB-C адаптером 5В/2А
Безопасность	Транспортные замки на трех осях, кнопка питания и режим ожидания
Запасные части	Штатив, ручка, крепежная пластина, кабель USB-C, установочная платформа
Совместимость камер	Обратитесь к официальному списку DJI

Часто задаваемые вопросы - RoninSC DJI

Какие камеры совместимы с DJI Ronin-SC?

DJI Ronin-SC совместим со многими легкими камерами, включая Sony A7, A6xxx, Canon EOS R и другие. Обратитесь к официальному списку DJI для получения самой актуальной информации о совместимости.

Как активировать Ronin-SC в первый раз?

Загрузите приложение DJI Ronin, включите гимбал, активируйте Bluetooth на телефоне, выберите Ronin-SC в приложении, введите пароль 12345678, подключитесь к Интернету и следуйте инструкциям на экране.

Какое время работы аккумулятора Ronin-SC?

Время работы в режиме ожидания составляет около 11 часов. Литий-ионный аккумулятор емкостью 2450 мА·ч обеспечивает непрерывную работу в течение нескольких часов в зависимости от нагрузки.

Как отбалансировать камеру на Ronin-SC?

Балансировка выполняется путем разблокировки каждой оси (наклон, крен, панорамирование) и регулировки колесиков, чтобы камера оставалась устойчивой без опрокидывания. Используйте приложение для получения подробных инструкций по балансировке.

Как установить камеру на монтажную платформу?

Сначала прикрепите крепежную пластину при необходимости, затем вставьте камеру на платформу, совмещая стрелки. Затяните колесико и фиксатор, чтобы закрепить камеру. Обратитесь к руководству для точных шагов.

Можно ли использовать Ronin-SC во время зарядки?

Да, Ronin-SC можно использовать во время зарядки через порт USB-C. Используйте адаптер 5В/2А для оптимальной зарядки.

Каковы функции спускового крючка?

Удерживайте спусковой крючок для режима блокировки, нажмите дважды для центрирования камеры, и трижды для поворота камеры на 180°, чтобы камера была направлена на вас.

Как использовать джойстик Ronin-SC?

Джойстик управляет движениями осей: вверх/вниз для наклона, влево/вправо для панорамирования. Вы можете настроить чувствительность и параметры в приложении Ronin.

Что делать в случае неисправности или обновления?

Обратитесь к руководству пользователя на официальном сайте DJI или используйте приложение для обновления прошивки. В случае проблем свяжитесь со службой поддержки DJI.

Входит ли штатив в комплект Ronin-SC?

Да, разборный штатив входит в комплект Ronin-SC. Он весит около 160 г и крепится под ручкой для устойчивого использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RoninSC DJI

Во время зарядки индикаторы показывают текущий уровень заряда аккумулятора. Когда устройство не заряжается, нажмите кнопку аккумулятора один раз, чтобы проверить уровень его заряда.

E. Включение/выключение и режим ожидания

Нажмите и удерживайте кнопку питания D для включения или выключения Ronin-SC. Нажмите один раз, чтобы включить режим ожидания. Нажмите еще раз, чтобы выйти из режима ожидания.

*Ronin-SC можно использовать во время зарядки.

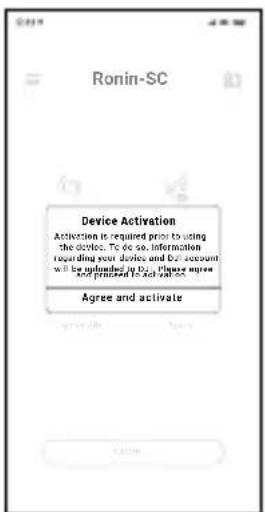

Активация Ronin-SC

Перед первым использованием Ronin-SC необходимо активировать через приложение Ronin.

1. Нажмите и удерживайте кнопку питания стабилизатора.
2. Включите Bluetooth на вашем мобильном устройстве и запустите приложение Ronin. Обратите внимание, что для запуска приложения требуется учетная запись DJI. Когда он появится в списке устройств Bluetooth, выберите Ronin-SC и введите пароль Bluetooth по умолчанию: 12345678. 3. Убедитесь, что вы подключены к Интернету, и следуйте инструкциям на экране для активации Ronin-SC.

Установка камеры

Подготовьте камеру перед ее установкой на Ronin-SC. Снимите крышку объектива и убедитесь, что аккумулятор и карта памяти уже вставлены в камеру.

1. Три оси стабилизатора по умолчанию заблокированы. Разблокируйте три оси, установите стабилизатор в положение, показанное на рисунке, и снова заблокируйте три оси.
2. Если необходимо, установите подставку* к нижней части камеры с помощью винтового отверстия.

Отметка требуется в следующих случаях:

• При использовании небольшой камеры, например, Sony A6300.
• При использовании объектива большого диаметра, например, камеры Sony A7M3 с объективом 16-35 мм f/2.8 GM.
• При использовании с мотором копровки.

Посетите страницу, посвященную продукту Ronin-SC на официальном сайте DJI (http://www.dji.com/ronin-sc), чтобы ознакомиться с полным списком совместимых камер.

2. Балансировка вертикальной оси

a. Поверните ось наклона так, чтобы объектив камеры был направлен вверх. Убедитесь, что камера не наклоняется вверх или вниз. Если камера наклоняется в одну сторону, сдвиньте рычаг регулировки наклона в другую сторону.

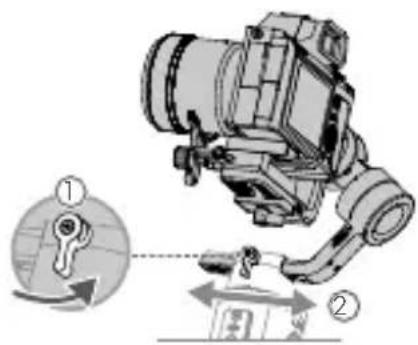

б. Ослабьте регулятор на электронном приводе оси наклона ① и настройте камеру таким образом ②, чтобы она оставалась неподвижной и не наклонялась вверх или вниз.

3. Балансировка оси крена

a. Заблокируйте ось наклона и разблокируйте ось крена. Посмотрите, в каком направлении качается электропривод оси крена. Если камера поворачивается влево, переместите ее вправо. Если камера поворачивается вправо, переместите ее влево.

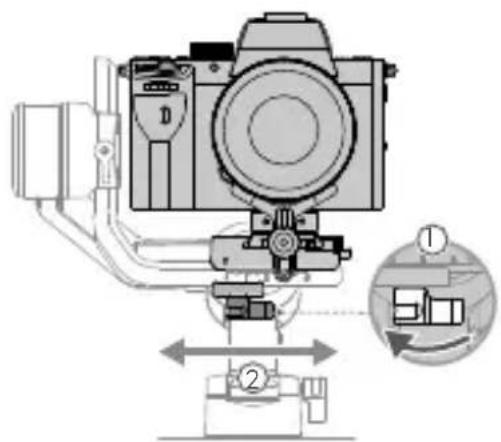

б. Ослабьте регулятор на монтажной площадке камеры ① и отрегулируйте положение площадки так, чтобы камера стабилизировалась.

в. Затяните регулятор. Если камера движется вперед, переместите ее назад, пока ползунок не окажется рядом с монтажной площадкой.

4. Балансировка оси поворота

a. Разблокируйте ось поворота. Удерживая руку, наклоните Ronin-SC в сторону и проверьте движение оси поворота. Если объектив камеры поворачивается вниз, сдвиньте ось поворота назад. Если объектив камеры поворачивается вверх, сдвиньте ось поворота вперед. б. Ослабьте регулятор на электроприводе вертикальной оси и отрегулируйте баланс камеры так, чтобы она оставалась неподвижной при повороте и одновременном поднятии рукоятки. в. Затяните регулятор.

Эксплуатация

Автонастройка

После установки, активации и балансировки необходимо произвести автонастройку Ronin-SC. Перед выполнением автонастройки поместите Ronin-SC на ровную поверхность. Существует два способа автонастройки Ronin-SC.

A. Одновременно нажмите и удерживайте кнопку M и кнопку блокировки Ronin-SC в течение 4 секунд, чтобы запустить автонастройку. B. Запустите приложение Ronin, перейдите на страницу Motor Parameters (параметры электродвигателя) и выберите Auto Tune (автонастройка).

Описание кнопок

Кнопка питания: нажмите и удерживайте для включения или выключения Ronin-SC. Нажмите кнопку питания, чтобы включить или выключить режим ожидания.

Кнопка M: нажмите, чтобы выбрать профиль пользователя. Нажмите и удерживайте, чтобы перейти в спортивный режим.

Джойстик: направьте джойстик вверх или вниз для управления перемещением по оси наклона, направьте джойстик влево или вправо для управления перемещением по оси поворота. Перейдите на страницу Joystick (джойстик) приложения Ronin, чтобы выбрать параметры для осей поворота, наклона и крена.

Кнопка управления камерой: после подключения камеры к порту управления камерой нажмите эту кнопку наполовину для автофокусировки так же, как нажимаете кнопку спуска затвора на камере. Нажмите, чтобы начать/остановить запись. Нажмите и удерживайте, чтобы сфотографировать. После этого перейдите на страницу, посвященную

продукту Ronin-SC на официальном сайте DJI (http://www.dji.com/ronin-sc), чтобы ознакомиться с обновленным списком совместимых камер.

Кнопка блокировки: нажмите и удерживайте, чтобы войти в режим блокировки. Нажмите два раза для центровки стабилизатора. Нажмите три раза, чтобы повернуть стабилизатор на 180° и направить камеру на себя.

Когда камера и Ronin-SC подключены через кабель управления камерой (USB-C), воспроизведение невозможно. В этом случае нажмите кнопку питания, чтобы войти в режим ожидания, а затем нажмите кнопку воспроизведения.

Технические характеристики

Масса стабилизатора: около 830 г

Рукоятка: около 258 г

Штатив: около 160 г

Размеры стабилизатора (в сложенном

состоянии): 220×200×75 мм

Стабилизатор (в разложенном

состоянии): 370×165×150 мм

Входное питание модели: RB2-2450 мА·ч, 7,2 В

Тип: 18650 литий-ионные

Ёмкость: 2450 мА·ч

Мощность: 17,64 Вт·ч

Рабочий ток статический: 0,2 А

Диапазон рабочих частот Bluetooth

2,40–2,4835 ГГц

Мощность передатчика Bluetooth

<8 дБм

Диапазон рабочих температур

-20°...+45°C

Макс. время работы в режиме ожидания

11 часов
