GEBRUIKSAANWIJZING RoninSC DJI

16. Veiligheidssluiting

16. Veiligheidssluiting

17. Camerabevestiging-

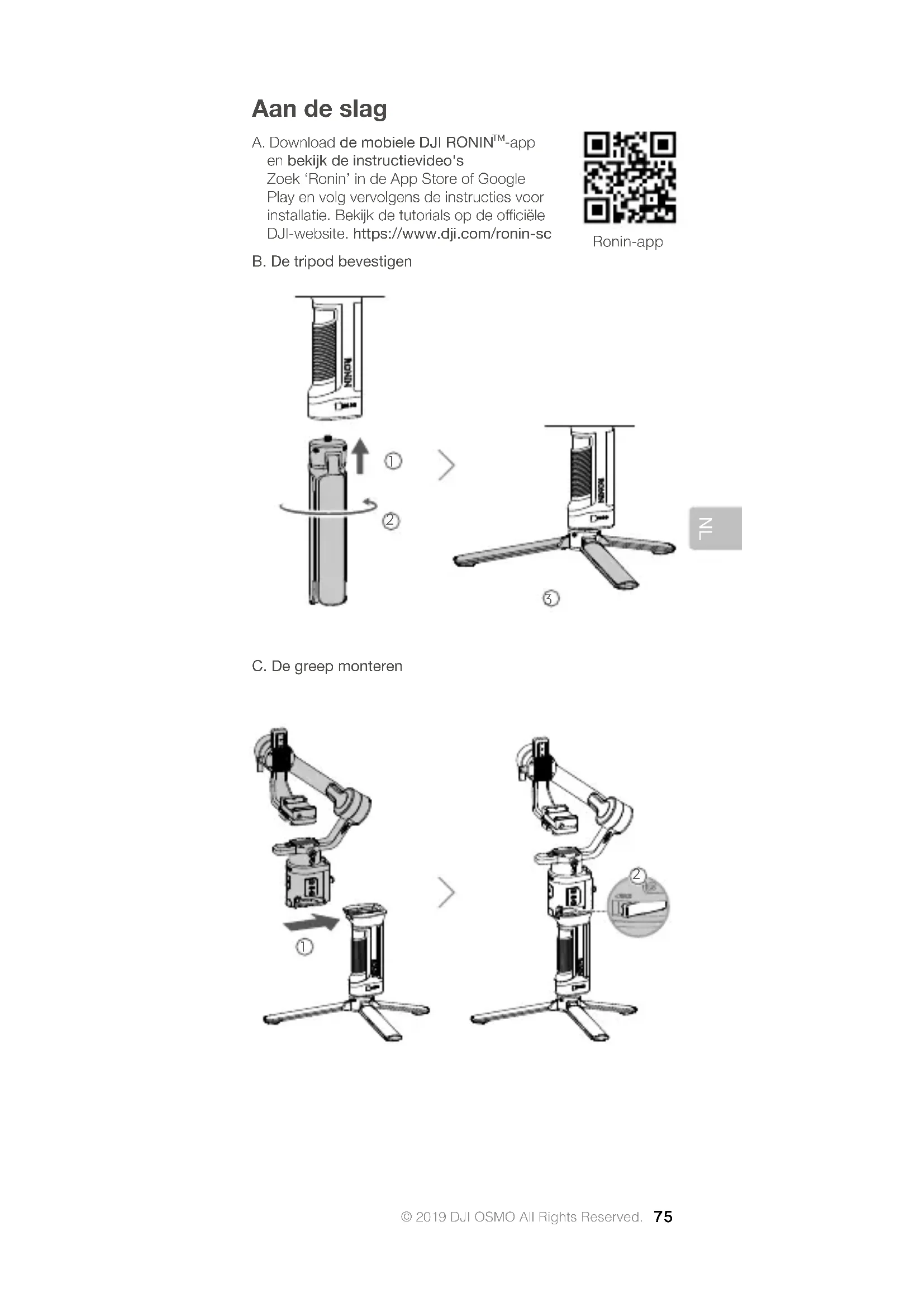

splaatje Aan de slag A. Download de mobiele DJI RONIN

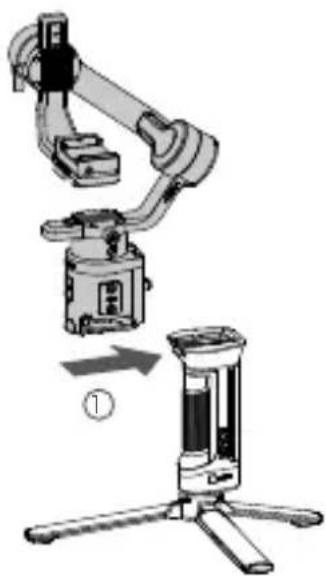

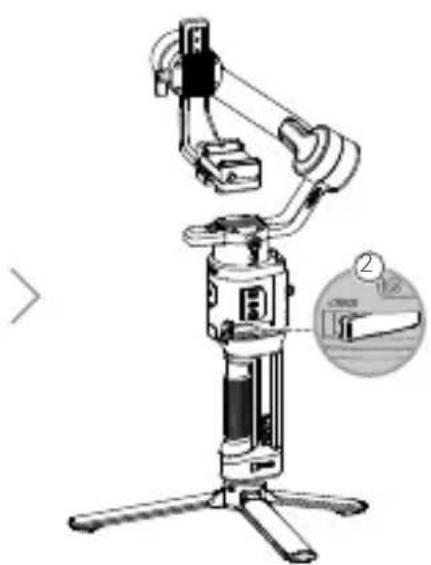

-app en bekijk de instructievideo's Zoek ‘Ronin’ in de App Store of Google Play en volg vervolgens de instructies voor installatie. Bekijk de tutorials op de ociële DJI-website. https://www.dji.com/ronin-sc C. De greep monteren Ronin-app B. De tripod bevestigen

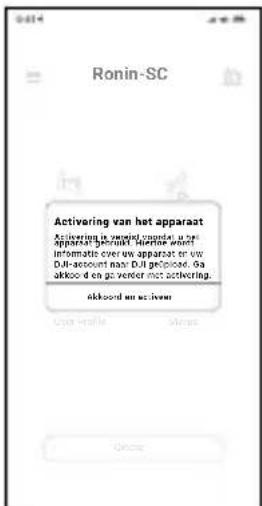

© 2019 DJI OSMO All Rights Reserved. E. Het accuniveau controleren Tijdens het opladen geven de indicatorlampjes het accuniveau aan. Druk één keer op de knop van het batterijniveau om het batterijniveau te controleren als deze niet geladen wordt. De Ronin-SC kan tijdens het opladen worden gebruikt. De Ronin-S activeren De Ronin-SC moet voor het eerste gebruik via de Ronin-app worden geactiveerd.

1. Houd de aan-/uitknop ingedrukt om de gimbal aan te

2. Schakel op uw mobiele apparaat Bluetooth in en open de

Ronin-app. U hebt een DJI-account nodig om de Ronin- app te starten. Eenmaal gedetecteerd in de lijst met Bluetooth-apparaten, selecteert u Ronin-SC en voert u het standaard Bluetooth-wachtwoord in: 12345678.

3. Zorg dat u een internetverbinding heeft en volg de

instructies op het scherm om de Ronin-S te activeren. Voedingspoort USB- voedingsadapter Stopcontact

D. De batterij opladen Laad de handgreep vóór het eerste gebruik op via de stroompoort met behulp van een voedingskabel (meegeleverd) en een USB-adapter (niet meegeleverd). Het wordt aanbevolen om een USB-oplader van 5 V/2 A te gebruiken. F. In-/uitschakelen en slaapmodus inschakelen Houd de aan-/uitknop ingedrukt om de Ronin-SC in of uit te schakelen. Tik op de aan-/uitknop om de slaapmodus te activeren. Tik opnieuw om de slaapmodus te verlaten. LaagHoog Ronin-SCUser ProfileCreateStatusActivering van het apparaatActivering is vereist voordat u het apparaat gebruikt. Hiertoe wordt informatie over uw apparaat en uw DJI-account naar DJI geüpload. Ga akkoord en ga verder met activering.Akkoord en activeerNL © 2019 DJI OSMO All Rights Reserved.

De camera monteren Zorg ervoor dat u de camera voorbereidt voordat u hem op de Ronin-SC monteert. Verwijder de lensdop en zorg dat de accu van de camera en de geheugenkaart al zijn aangebracht.1. De drie assen van de cardanische ophanging zijn standaard vergrendeld. Ontgrendel de drie assen, stel de cardanische ophanging in op de aangegeven positie en vergrendel de drie assen opnieuw.2. Bevestig het afstandsplaatje* op de onderkant van de camera met een platte schroevendraaier of een munt.* Er is een adapterplaat nodig in de volgende scenario's: Bij gebruik van een kleine en lichtgewicht camera zoals een Sony A6300-camera. Bij gebruik van een lens met een grote diameter, zoals een Sony A7M3-camera met een 16-35 mm f/2.8 GM-lens. Bij gebruik met een focusmotor.Raadpleeg de Ronin-SC productpagina op de officiële DJI-website (http://www.dji.com/ronin-sc) voor de meest recente lijst met compatibele camera's. Zwaluwstaartplaat

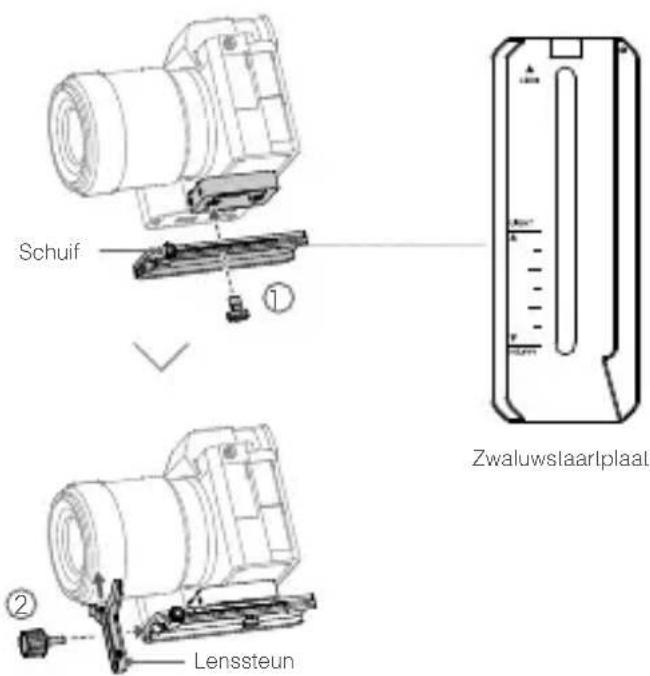

Adapterplaat3. Bevestig de zwaluwstaartplaat en de lenssteun . Verplaats de schuifregelaar naar de voorkant van de plaat. De cameralens en de pijl op de zwaluwstaartplaat moeten in dezelfde richting wijzen. Monteer de camera volgens de indicatoren op de zwaluwstaartplaat. Gebruik de lenssteun voor optimale prestaties.

© 2019 DJI OSMO All Rights Reserved. Als u accessoires zoals de telefoonhouder of focusmotor gebruikt, moet u ervoor zorgen dat alle accessoires zijn bevestigd voordat u gaat uitbalanceren. Raadpleeg de handleidingen van de accessoires voor meer informatie. Zorg ervoor dat de schroef onder de zwaluwstaartplaat vast zit.

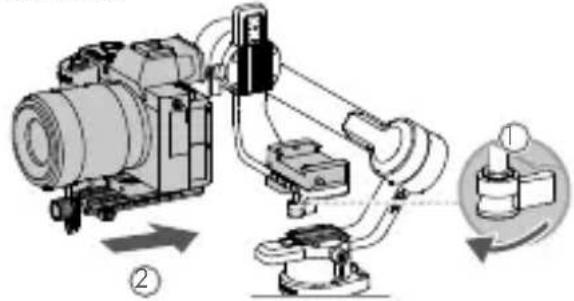

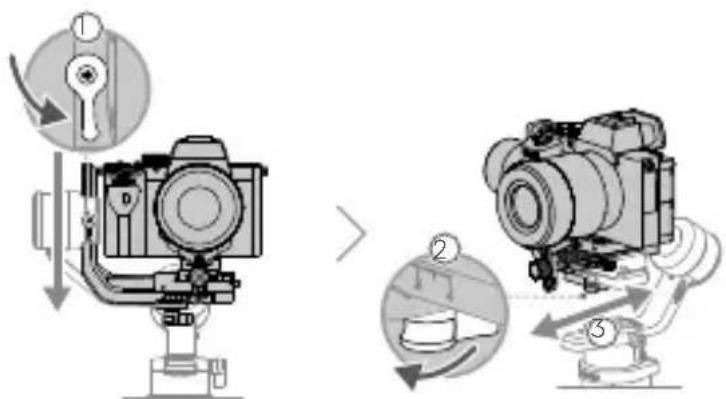

4. Maak de knop aan de onderkant van de montageplaat van de camera los en verplaats deze naar de zijkant van de as. Schuif de camera in de plaat . Draai de knop vast wanneer de camera zich in het midden van de plaat bevindt. Uitbalanceren Evenwicht is nodig voor het fotograferen. Zorg dat u voor het uitbalanceren de camera inschakelt als u een optische zoomlens gebruikt en om de brandpuntsafstand te selecteren bij gebruik van een varifocuslens. Er zijn tutorials voor het uitbalanceren in de Ronin-app handleidingen die na activering kunnen worden bekeken. Het balanceren kan ook worden uitgevoerd zonder verbinding te maken met de Ronin-app. Zorg er in dat geval voor dat Ronin-SC is uitgeschakeld of in de slaapstand staat voordat u het apparaat uitbalanceert.1. Diepte voor de kantelas uitbalancerena. Ontgrendel de kantelas en laat de camera zakken door de knop van de kantelas los te draaien .b. Draai de kantelas tot de cameralens vooruit is gericht. Controleer of de camera niet zwaarder is aan de voor- of achterkant. Als de voorzijde zwaarder is, beweegt u de camera naar achteren. Als de achterzijde zwaarder is, beweegt u de camera naar voren.c. Maak de knop onder de montageplaat van de camera los en pas de camerabalans aan totdat de camera stabiel staat.d. Draai de knop vast.

2. De verticale kanteling uitbalanceren

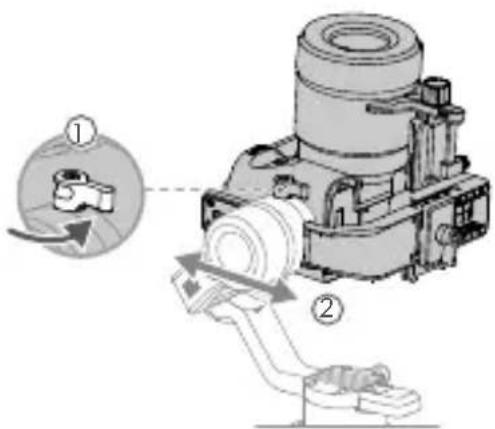

a. Draai de kantelas tot de cameralens omhoog is gericht. Controleer of de camera niet zwaarder is aan de boven- of onderkant. Als de camera naar een kant is gekanteld, trekt u de kantelarm naar de andere kant. b. Draai de knop op de kantelmotor los en corrigeer de camerabalans totdat de camera blijft stilstaan zonder dat hij omhoog of omlaag kantelt. c. Draai de knop vast. d. Herhaal stap 1 om de diepte van de kantelas uit te balanceren. De schuif op de zwaluwstaartplaat wordt gebruikt om de balanspositie vast te leggen. Verplaats de schuifregelaar naast de montageplaat en draai de schuifregelaar vast.

3. De rolas uitbalanceren

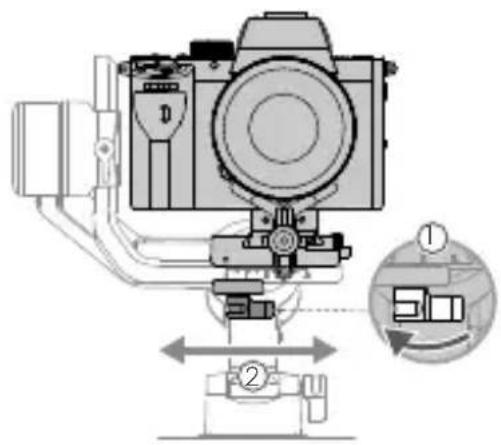

a. Vergrendel de kantelas en ontgrendel de rolas. Controleer de richting waarin de rolmotor zwaait. Als de camera naar links draait, beweegt u de camera naar rechts. Als de camera naar rechts draait, beweegt u de camera naar links. b. Maak de knop op de montageplaat van de camera los en pas de positie van de plaat aan totdat de camera stabiel staat. c. Draai de knop vast. Als de camera vooruit beweegt, beweegt u de camera terug totdat de schuif naast de montageplaat staat.

4. De as voor horizontale richting uitbalanceren

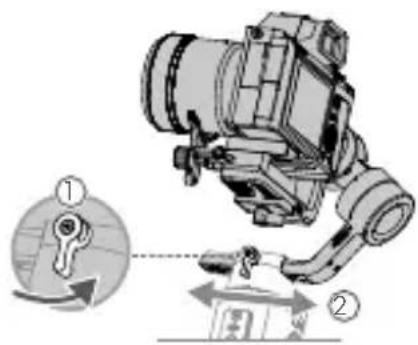

a. Ontgrendel de richtingas. Houd de greep vast, kantel de Ronin-SC zijwaarts en controleer de beweging van de richtingas. Als de cameralens naar beneden draait, duwt u de richtingas naar achteren. Als de lens van de camera naar boven draait, duwt u de richtingas naar voren. b. Draai de knop op de richtingmotor los . Stel de camerabalans in totdat de camera blijft stilstaan wanneer de richtingas wordt gedraaid en de greep omhoog wordt getild. c. Draai de knop vast. Bediening Auto Tune Na installatie, activering en uitbalancering, moet de Ronin- SC automatisch worden afgestemd voordat hij kan worden gebruikt. Plaats de Ronin-SC op een vlak oppervlak voordat u een automatische afstemming uitvoert. Er zijn twee manieren om Ronin-SC automatisch aan te passen. A. Houd de M-knop ingedrukt en activeer de Ronin-S tegelijkertijd vier seconden lang om Auto Tune te starten. B. Open de Ronin-app, ga naar de motorparameterpagina en selecteer Auto Tune. Knopfuncties Aan-/uitknop: houd de aan-/uitknop ingedrukt om de Ronin-SC aan of uit te zetten. Tik op de aan-/uitknop om de slaapmodus te openen of te verlaten. M-knop: tik erop om een gebruikersproel te selecteren. Houd deze ingedrukt om naar de sportmodus te gaan. Joystick: duw de joystick naar boven of beneden om de kantelas te bedienen en duw hem naar links of rechts om de richtingas te bedienen. Ga naar de pagina Control om de parameters voor de richting-, kantel-, en rolas aan te passen. Camerabedieningstoets: nadat de camerabedieningspoort en camera zijn aangesloten, drukt u deze half in voor autofocus, net als de ontspanknop op een camera. Druk om de video- opname te starten/stoppen. Houd de knop ingedrukt om een foto te nemen. Raadpleeg de Ronin-SC-productpagina op de ociële DJI-website voor de meest actuele compatibiliteitslijst van camera's (http://www.dji.com/ronin-sc).

Lees de gebruikershandleiding voor meer informatie: http://www.dji.com/ronin-sc ※Deze inhoud kan zonder voorafgaande kennisgeving worden gewijzigd. Technische gegevens Gewicht Gimbal: circa 830 g Handgreep: circa 258 g Tripod: circa 160 g Afmetingen Gimbal (opgevouwen): 220 × 200 × 75 mm Gimbal (uitgevouwen): 370 × 165 × 150 mm Ingangsvermogen Model: RB2-2450 mAh-7.2 V Type: 18650 Lithium Capaciteit: 2450 mAh Vermogen: 17,64 Wh Bedrijfsstroom Ruststroom: 0,2 A Bedrijfsfrequentie Bluetooth 2,40 GHz -2,4835 GHz Bluetooth Transmitter Power

8 dBm Bedrijfstemperatuur -20 tot 45 °C (-4 tot 113 °F) Max. Standby-tijd 11 uur Trigger: houd deze ingedrukt om de vergrendelmodus in te schakelen. Druk tweemaal op de knop om de gimbal te centreren. Druk driemaal om de gimbal 180° te draaien, zodat de camera naar uzelf gericht is. Wanneer de camera en de Ronin-SC zijn verbonden met behulp van de camerabesturingskabel (USB-C), kan het afspelen niet worden gebruikt. In die situatie drukt u op de aan-/uitknop om naar de slaapstand te gaan en vervolgens het afspelen te gebruiken.PT
