TCAP 650 E - Scie électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Puissance : 650 W
Type de scie	Scie circulaire
Diamètre de la lame	190 mm
Vitesse à vide	5000 tr/min
Profondeur de coupe	65 mm à 90°
Poids	3,5 kg
Utilisation	Idéale pour les coupes de bois, panneaux et matériaux similaires.
Maintenance	Vérifier régulièrement l'état de la lame et nettoyer les résidus de sciage.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation.
Informations Générales	Garantie de 2 ans, conception ergonomique pour un meilleur confort.

FOIRE AUX QUESTIONS - TCAP 650 E EINHELL

Comment assembler la scie EINHELL TCAP 650 E ?

Pour assembler la scie, suivez le manuel d'utilisation inclus. Assurez-vous de fixer solidement les composants et de vérifier que toutes les vis sont bien serrées.

Quel type de lame puis-je utiliser avec la scie EINHELL TCAP 650 E ?

La scie EINHELL TCAP 650 E est compatible avec des lames de 650 mm de longueur. Utilisez des lames adaptées au matériau que vous souhaitez couper.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage, ajustez la base de la scie à la profondeur désirée, puis resserrez le levier.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le bouton de sécurité est en position de marche.

Comment nettoyer et entretenir la scie ?

Après chaque utilisation, débranchez la scie et nettoyez-la avec un chiffon sec. Vérifiez régulièrement les lames et remplacez-les si elles sont usées.

La scie fait du bruit excessif, que faire ?

Un bruit excessif peut indiquer une lame mal fixée ou usée. Vérifiez l'état de la lame et assurez-vous qu'elle est correctement installée.

Comment stocker la scie correctement ?

Stockez la scie dans un endroit sec et frais, à l'abri de l'humidité. Utilisez un support ou un étui pour éviter tout dommage aux lames.

Quels sont les accessoires disponibles pour la scie EINHELL TCAP 650 E ?

Des lames de rechange, des dispositifs de protection et des supports de coupe sont disponibles en tant qu'accessoires pour la scie EINHELL TCAP 650 E.

MODE D'EMPLOI TCAP 650 E EINHELL

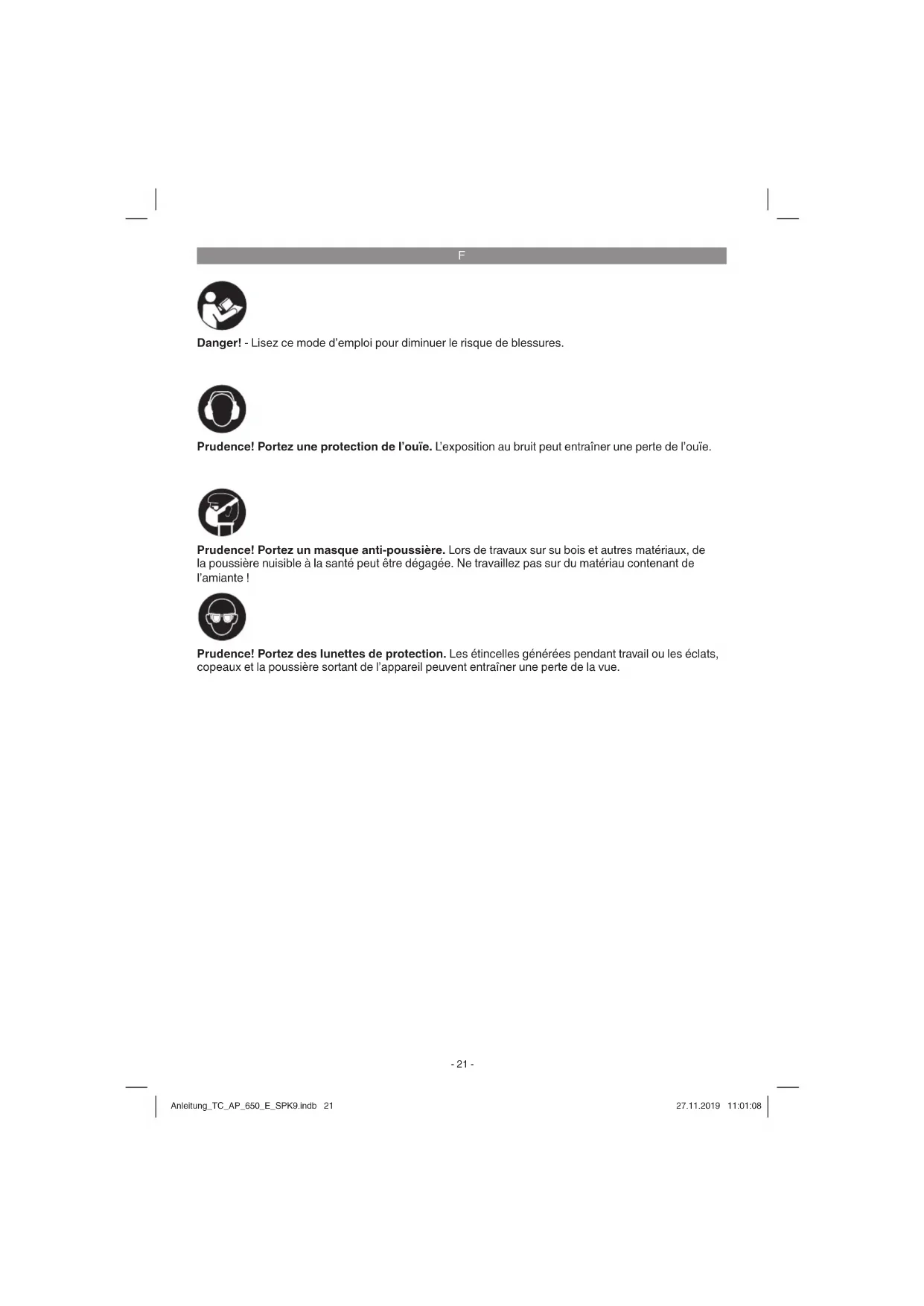

Danger! - Lisez ce mode d'emploi pour diminuier le risque de blessures.

Prudence! Portez une protection de l'ouie. L'exposition au bruit peut entrainer une perte de l'ouie.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amiente!

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entrainer une perte de la vue.

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'éviter des blessures et dommages. Veillez donc tire attentioné ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appareil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvez les consignes de sécurité correspondantes dans le cabier en annexe.

Avertissement !

Veuillez tire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omission lors du respect des instructions ci-après peut entrainer des décharges électriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour l'avir.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1+3)

1 Interrupteur marche/arret
2 Bouton de fi xation
3 Roue de réglage pour la préselection du nombre de courses
4 Lame de scie
5 Patin
6 Logement de la lame de scie
7 Bouton de fi xation pour patin

2.2 Volume de livraison

Veuiliez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pieces, adressez-vous dans un début de 5 jours maximum après votre achat à notre service après-venture ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuiliez consulter pour cela le tableau des garanties dans les informations service après-venture à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
- Verifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interd it de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite talle. Ils risquent de les avaler et de s'etouff er!

Scieuniverselle
Lame de scie
Mode d'emploi d'origine
- Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La scie, à voleur" est destinée à scier le bois, le fer, les metaux lourds non ferreux et les matieres plastiques en employant la lame de scie respective.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement, artisansalement ou dans des sociétés industriielles, tout comme pour toute activite equivalente.

F

4. Données techniques

Tension reseau : 230-240 V~50 Hz
Puisance absorbee: 650 W
Nombre de courses : 500-3000 tr/min
Hauteur de course : 20 mm
Profondeur de coupe du bois : 150 mm
Profondeur de coupe du fer : 10 mm
Largeur maximale de lame de scie : 1,4 mm
Catégorie de protection : II /
Poids : 2,7 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 62841.

Niveau de pression acoustique LpA ..86,8 dB(A)
Imprécision KpA .3dB
Niveau de puissance acoustique LWA .97,8 dB(A)
Imprécision KWA .3dB

Portez une protection acoustique.

L'exposition au bruit peut entrainer la perte de l'ouie.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 62841.

Coupe de plaques de bois (poignée avant)

Valeur d'émission de vibration a_h = 16,083~m / s^2 Impréciation K = 1,5 m/s²

Coupe de plaques de bois (poignée arrrière)

Valeur d'émission de vibration a_n = 13,588m / s^2 Impréciation K = 1,5 m/s²

Coupe de poutres de bois (poignée avant)

Valeur d'émission de vibration a_h = 16,345 ~m / s^2 Impréciation K = 1,5 ~m / s^2

Coupe de poutres de bois (poignée arrière)

Valeur d'émission de vibration a_h = 13,813 ~m / s^2 Impréciation K = 1,5 m/s²

Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées ont été mesurées selon une méthode d'essay normée et peuvent être utilisées pour comparer différents outils électriques entre eux.

Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées peuvent également être utilisées pour une estimation provisoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation effective de l'utilé électrique, en fonction du mode d'utilisation de l'utilé électrique, en particulier du type de traitement de la pièce à usiner.

Limits le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des apparéils en excellent état.
- Entretenez et nettoyez l'appareil régulierèment.
Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.

Limits the temps de travail!

Pour cela, tous les composants du cycle de fonctionnement doivent être pris en compte (par exemple, les temps pendant lesquels l'outil électrique est eteint etieux pendant lesquels il est certes allumé mais fonctionne sans sollicitation).

Prudence!

Risques résiduels

Meme en utilisant cet outil electrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaitre en rapport avec la construction et le modele de cet outil electrique :

1. Lésions des poumons si aucun masque antipoussière ajust n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

F

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement!

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Changement de lame de scie (fi gure 2)

Avant tous travaux sur la machine et lors d'un changement de lame, mettez la scie, à voleur hors circuit et retirez la fi che secteur de la prise.

Tournez la bague (a) au niveau du logement de la lame de scie (6) comme indiqué sur la fi gure 2 jusqu'à ce que la lame de la scie (4) se laisse glisser dans la fente du logement de la lame de scie (6).

Relâchez à partir la bague (a), la bague (a) doit reprendre sa position d'origine.

Si tel n'est pas le cas, essayez de tourner manuellement la bague (a) dans sa position d'origine.

Contrôlez à partir si la lame est bien fi xée dans son logement en tirant sur celle-ci.

5.2 Changement du réglage du patin (fi gure 3)

Avertissement!

Tirez la fiche de contact.

Pour régler le patin, appuyez sur le bouton de fi xation du patin (7) sur le côte droit (vu d'en bas), afi n de déverrouiller le patin (5). Réglez l'écart souhaïte et appuyez sur le bouton de fi xation du patin (7) sur le côte gauche (vu d'en bas) afi n de verrouiller à nouveau le patin. Verifi ez que le patin est bien fi xé!

6. Commande

6.1 Interrupteur Marche / Arret (figure 1/pos. 1)

Mise en circuit :

appuyez sur l'interrupteur Marche / Arrêt

Mise hors circuit :

relâchez l'interrupteur Marche / Arrêt

6.2 Bouton de blocage (figure 1/pos. 2)

Avec le bouton de blocage (2), on peut arreter l'interrupteur Marche/Arrêt (1) en fonctionnement. Appuyez brievement sur l'interrupteur Marche / Arrêt (1).

6.3 Régulation électronique du nombre de courses

La roue de réglage (3) permet de régler le nombre de courses de la lame de scie nécessaires. Les règles générales concernant la vitesse de coupé pour des travaux par enlèvement des copeaux sont valables ici aussi.

6.4 Utilisation comme scie à guichet (fi gure 4)

Placez la scie, à voleur sur le matériel à couper, comme indiqué en fi gure 4. Mettez la scie, à voir en circuit et pouvoir la contre le matériel à couper. La vitesse de coupe doit être adaptée au matériel.

7. Remplacement de la ligne de raccordement reseau

Danger!

Si la ligne de raccordement reseau de cet ap-pareil est endomagee, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'eviter tout risque.

8. Nettoyage, maintenance et commande de pieces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil regulierement à l'aide d'un chiffon humide et un peu de savon. N'utilisez

F

aucun produit de nettoyage ni détergeant;
ils pouraient endommager les pièces en matrières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appleil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étin celles, faites-les contrôle par des spécialistes en électricité.

Danger! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

8.3 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pieces de rechange et d'accessoires :

Veuillez indiquer ce qui suit pour toute commande de pieces de rechange ;

• Type de l'appareil
  Référence de l'appareil
• Numéro d'identification de l'appareil
• Numéro de la pièce de rechange requise

Voutrouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permétant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectieux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la reglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibility de recyclage en alternative à la demande de renvoi : Le propriété de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contributor à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organismé devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente competents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.

Il faut tenir compte du fait que pour ce produit les pieces suivantes sont soumises à une Usuré liée à l'utilisation ou à une Usure naturelle ou que les pieces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* brosses à charbon
Matériel de consommation/ pièces de consommation*	Lame de scie
Pièces manquantes

*Pas obligatoirement compris dans la livraison!

En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectieux lors le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
• quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.

F

Bon de garantie

nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désoles et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à cette disposition par téléphone au nombre de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitient ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie reglemente les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses approeils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restentinchangés.Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.

Veillez au fait que nos apparciels, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de reseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la déténération d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).

4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet article ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

6. Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante: www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel apparéil. Les apparéils envoyés sans les justificats correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'apparéil est inclut dans la garantie, vous receivez sans-delai un apparéil réparé ou un nouvel apparéil.

Bien entendu, nous réparons volunteers les défauts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.

Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
