GEBRUIKSAANWIJZING TCAP 650 E EINHELL

Sietevapatie: 230-240 V\~50 Hz

Prikon: 650 W

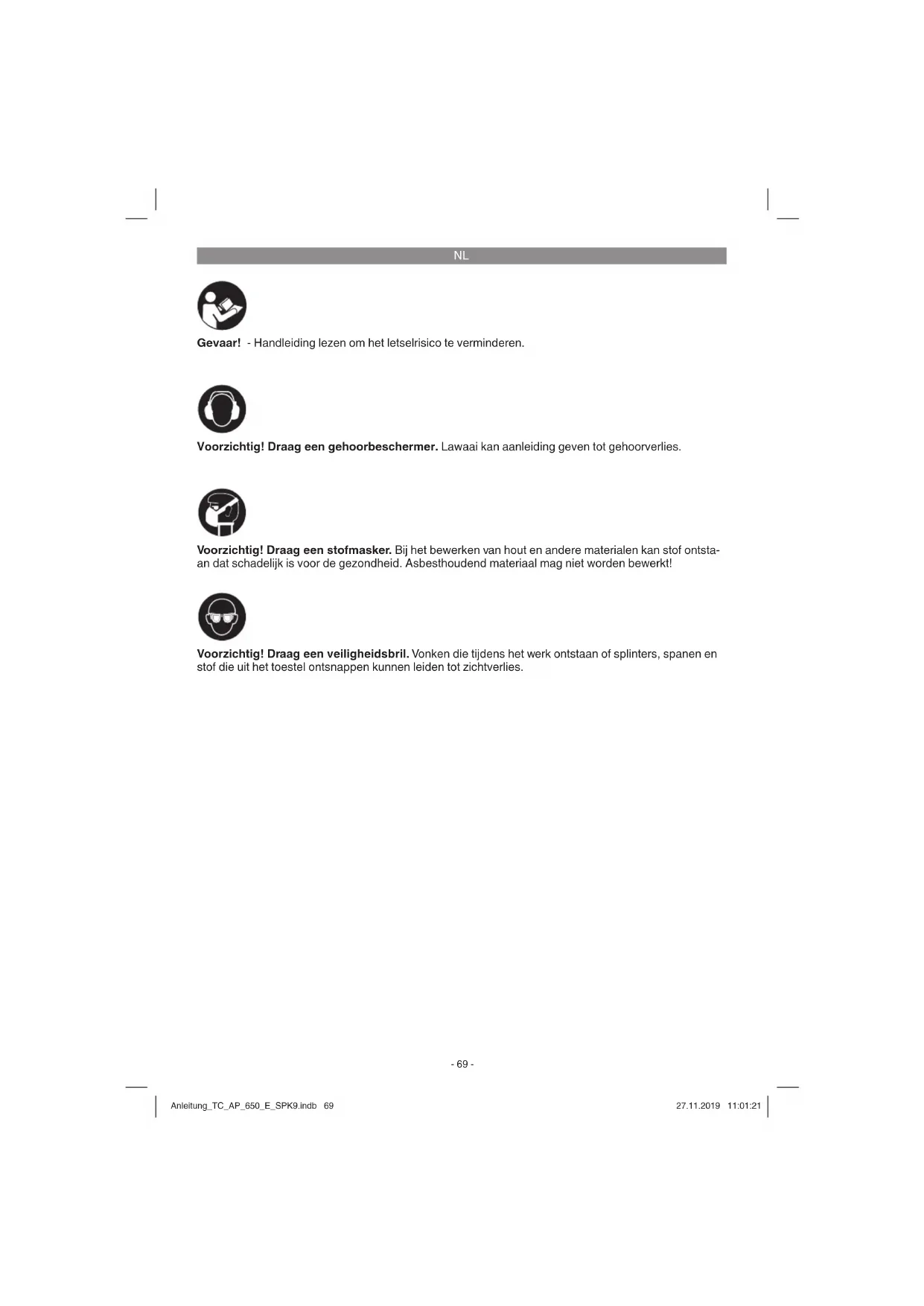

Gevaar! - Handleiding lezen om het letselrisico te verminderen.

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niedraleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstrumenties, aanwijzingen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-gende instructucties kannen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructues en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1+3)

1 AAN / UIT-schakelaar
2 Vastzetknop
3 Afstelwiel voor Voorinstelling aantal slagen
4 Zaagblad
5 Zaagschoen
6 Zaagbladhouder
7 Vastetknop voor zaagschoen

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschren omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagena aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve�a Voor de garantietabel in de service-informatie aan het einde van de handleiding in ache te

nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial aan发展格局en voor kinderen! Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstikkingsgevaar!

• Universelezaag
  Zaagblad
  Originele handleiding
  Veiligheidsinstructies

Controleer of de gegevens vermeld op het kenplaatie overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeindiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener,ietnde fabrikant,aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming Niet geconstruereeerd waaroor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

NL

Opgenomen vermogen: 650 W

Aantal slagen: .500-3000 min

Slaghoogte: 20 mm

Snijdiepte hout: 150 mm

Snijdiepte ijzer: 10 mm

Maximale zaagbladbreedte: 1,4 mm

De geluids- en vibratiewaarden werden bepaald volgens EN 62841.

Geluidsdrukniveau L_pA 86,8 dB (A)

Onzekerheid KdA 3 dB

Geluidsvermogen L_WA 97,8 dB (A)

Draag een gehoorbeschermer.
Lawaai kan aanleiding geben tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841.

Snijden van houten panelen (voorsthe handgreep)

Trillingsemissiewaarde a_h = 16,083 ~m / s^2

Onzekerheid K = 1,5m / s^2

Snijden van houten panelen (achterste handgreep)

Trillingsemissiewaarde a_h = 13,588 ~m / s^2

Onzekerheid K = 1,5 m/s²

Snijden van houten balken (voorsthe handgreep)

Trillingsemissiewaarde a_h = 16,345m / s^2

Onzekerheid K = 1,5m / s^2

Snijden van houten balken (achterste handgreep)

Trillingsemissiewaarde a_b = 13,813m / s^2

Onzekerheid K = 1,5 m/s^2

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geweten volgens een genormaliseerde testprocedure en+kunnen worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden können ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De trillings- en geluidsemissies konnenijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het worden gebruikt, en met name van wat voor soort werkstuk worden bewerkt.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.
Onderhoud en reinig het toestel regelmatig.
- Pas uw manier van werkken aan het toestel aan.
Overbelast het toestel Niet.
Laat het toestel indien nodig nazien.
Schakel het toestel uit als het Niet worden gebruikt.
Draaghandschoenen.

Beperk de werktijd!

Daar bij moet rekening worden gehonden met alle aandelen van de bedrijfscylus (bijvoorbeeldijden waar het elektrisch gereedschap is uitgeschakeld, en zulke, waar het weliswaar is ingeschakeld maar loopt zonder belasting).

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende bevaren kennen zich voorden en verband met de bouwwijze en uitvoer ing van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

NL

5. Vóor inbedrijfstelling

Controller of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

5.1 Verwisselen van zaagblad (fi g. 2)

Telkens voordat u met de machine begint te werkken alsook vór het verwisselen van zaagblad de multizaag uitzetten en de netstekker uit het stopcontact trekken.

Draai de ring (a) aan de zaagbladhouser (6) Zoals getoond in fi g. 2 tot u het zaagblad (4) de sleuf van de zaagbladhouser (6) in kunt schuiven.

Laat dan de ring (a) waar los; de ring (a) zou moeten terugkeren maarন oorspronkelijke stand. Mocht dit Niet het gevalল, probeer dan de ring (a) met de hand maarন oorspronkelijke stand te draaien.

5.2 Verstellen van de zaagschoen (fi g. 3) Waarschuwing!

Trek de netstekker uith het stopcontact.

Om de zaagschoen te verzieten drukt u op de vastzetknop voor zaagschoen (7) aan de rechterkant (van beneden gezien) om de zaagschoen (5) te ontgrendelen. Stel de gewenste afstand af en druk de vastzetknop voor zaagschoen (7) aan de linkerkart (van beneden gezien) om de zaagschoen opnieuw te vergrendelen. Controller of de zaagschoen goed vast zit!

6. Bediening

6.1 AAN/UIT-schakelaar (fig. 1, pos. 1)

Aanzetten:

AAN/UIT-schakelaar indrukken

Uitzetten:

AAN/UIT-schakelaar loslaten

6.2 Vastzetknop (fi g. 1, pos. 2)

Met de vastzetknop (2) kan de AAN-/UIT-schakelaar (1)ijdens het gebruik van de zaag worden vergrendeld. Voor het uitschakelen de AAN-/UIT-schakelaar (1) kort indrukken.

6.3 Elektronische regeling van het aantal slagen

Via het afstelwiel (3) kut u het nodige aantal slagen van het zaagblad instellen.

De algemene regels voor de snijnselheid bij verspanende bewerkingen zijn ook hier van toe-passing.

6.4 Gebruik als wipzaag (fi g. 4)

Hou de multizaag gegen het te snijden materiaal zoals in fi g. 4 getoond. Zet de multizaag aan en schuif de multizaag gegen het te snijden materiaal. De snijnsnelheid is aan het materiaal aan te passen.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden den netstekker uiH het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestelterechtkomt. Door binnendrin

NL

gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming waar u de koolborstels door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus
Artikelnummer van het apparaat
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuelle prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en zich accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof. Defecte tostellenden horen nichtouis in het huisvuil. Om zich van het toestel maar behorent te ontdoen dient het maar een geschiktte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrijne plaats die voor kinderen ontoegankelijk is. De optimale opberg-temperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel togetestan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels
Verbruiksmaterialiaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitstcontrole. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsuitend gericht aan de gebruikers, d.w.z.atuurlijke personen die dit product nicht in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijkarie garantie. Uw wettelijkige garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht十几年 apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar onske keuze beperkt tot het verhopen van zulke gebreken aan het apparaat of de verraning ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsige garantie zijn uitgesloten:

• Schade aan het apparatusa als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparatusa aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade) gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt Niet tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Purtati protectie antifonica.

NL verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
