NAVODILA ZA UPORABO TCAP 650 E EINHELL

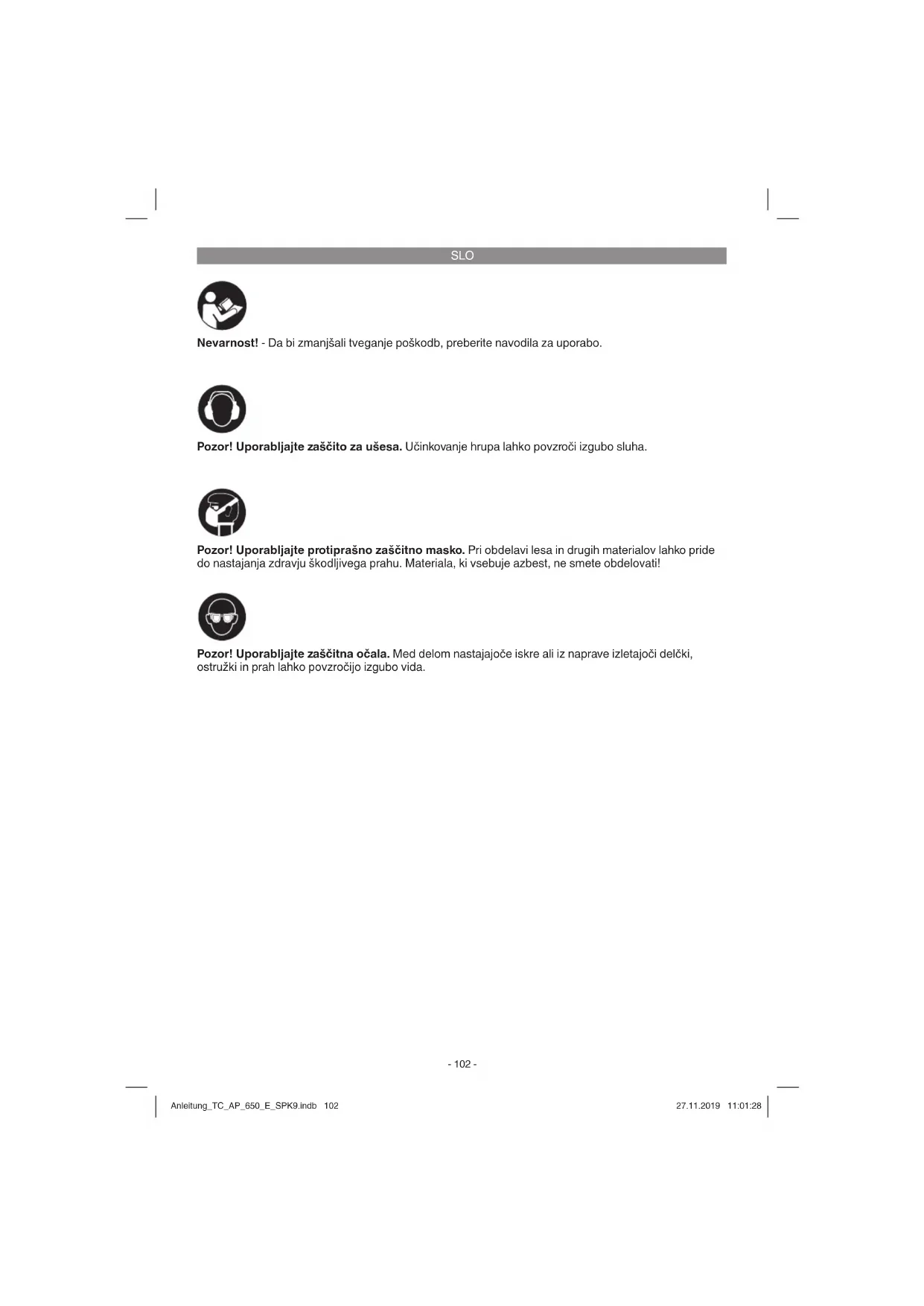

Pozor! Uporabljaje zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljale protiprašno začitno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Pozor! Uporabljate zašcitna očala. Med delom nastajoviće iskre ali iz naprave izletajović delčki, ostruzki in prah lahko povzrocijo izgubo vida.

SLO

Nearnost!

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Oporzorilo!

Preberite vse varnostne napotke, navodila, naslove slike in tehnicne podatke, ka

terimi je to elektricno orodje opremljeno. Neuopostevanje naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotke in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1+3)

1 Stikalo za vklop/izklop
2 Prirtdilni gumb
3 nastavno kolo za izbiro stevila hodov
4 Zagin list
5 Drsno vodilo
6 Nastavek vstavljanje listaŽage
7 Fiksirni gumb za drsno vodilo

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopili, in predlozite račun. Upostevaje preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravoyiz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.

Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po możnosti shranite embalazo do potekā garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati splasticni vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zaužitja takšinh delov materiala!

Univerzalnažaga
Zagin list
Originalna navodila za uporabo
Varnostna navodila

3. Predpisana namenska uporaba

Univerzalna zaga je namenjena zaganju lesa, zeleza, pisane kovine in plastichih mas z ustrezni mi zaginimi listi..

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upostevate, da nase naprave niso bile konstruirane za namene uporabe v obtrnistvu ali industriji. Ne prevzemamo nobene odgovornosti, ce je bila naprava uporabljana v obtrnistvu ali industriji ter v podobnih dejavnostih.

4. Tehnicni podatki

Omrežna elektricna napetost: ..230-240 V~ 50 Hz Moč: 650W

Stevilo hodov listaŽage: 500-3000 min

Višina hoda listaŽage: 20 mm

Globina rezanja - les: 150 mm

Globina rezanja - kovina: 10 mm

Največa širina Žaginega lista: 1,4 mm

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841.

Nivo zvočnega tlaka L_0A 86,8 dB (A)

Negotovost K_DA 3 dB

Nivo zvoene moi LwA 97,8 dB (A)

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841.

Rezanje lesenih plosc (sprednji rocaj)

Emisijskverdnosti tresljaje a_h = 16,083m / s^2

Negotovost K = 1,5 m/s²

Rezanje lesenih plosc (zadnji rocaj)

Emisijskverdnostitrresljaje a_n = 13,588m / s^2

Negotovost K = 1,5 m/s²

Rezanje lesenih tramov (sprednji ročaj)

Emisijskverdnostitresljav a_n = 16,345m / s^2

Negotovost K = 1,5 m/s²

Rezanje lesenih tramov (zadnji rocaj)

Emisijske vrednosti treslajev a_c = 13,813 ~m / s^2

Negotovost K = 1,5 m/s²

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in jo je mogoce za prernjavo elektricnega orodja primerjati z drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je mozno uporabiti tudi za predhodno oceno obretenite.

Opozorilo:

Vrednosti nihanj in emisihrupa se lahko med dejanso uporabo elektricnega orodja razlikujejo od navenenih vrednosti, kar je odvisno od nachina uporabe elektricnega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

Upostevajte vse dele obratovalnegac cikla (na primercas,v katerem je elektricno orodje odklopljeno,in cas,v katerem je sicer vklopljeno,a delujebrez obremenitve).

Pozor!

Tudi, ce delate s tem elektrichim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektrichega orodja:

1. Pośkodbe pljuč, Če ne uporabljate primerne protiprašne zašitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlino.

5. Pred uporabo

Pred priklopom se prepričajte, Če se podatki na tipski podatkovni tablici skladajo s podatki o elektrícnem omrežju.

Oporzorilo!

Zmeraj izvlecite elektrichi priključni vtikac preden začnete izvajati nastavitve na skobljicu.

5.1 Menjava zaginega lista (sika 2)

Pred vsakim opravilom na stroju in pri zamenjavi lista vecnamenske zage izklučite zago in potegnite omrežni vtikač iz elektréne vtičnice.

Obrnite obroč (a) na sprejemnem delu za list Žage (6) kot prikazuje slika 2 tako, da boste lahko potisnili list Žage (4) v režo sprejemnega dela za za list Žage (6).

Sedaj ponovno spustite obroč (a) in obroč (a) bis meoral vrniti v svoj izhodisčni položaj.

Ce temu ni takto, potem poskusite z roko obriniti obroc (a) v njegov izhodišeni položaj.

SLO

Sedaj preverite s potegom za list zage, ce se le-ta cvrsto nahaja v sprejemnem delu.

5.2 Prestavljanje drsnega vodila (slika 3) Opozorilo!

Izvlecite omreznvi tti.

Za nastavitev drsnega vodila prittisnite fi ksirni gumb za drsn ovoilo (7) na desni strani (gledano od spodaj), da odpahnete drsn ovidilo (5).Nastavite zeeleno razdaljo in prittisnite fi ksirni gumb za zigin list 7) na levi strani (gledano od spodaj), da drsn ovidilo ponovno zapahnete. Preverite, ali drsn ovidilo dobro sedi.

Preverite Čvstrø namestitev Žaginea Čevlja!

6. Uporaba

6.1 Stikalo za vklop/izklop (Slika 1/Poz. 1)

Vklop:

Pritisnite stikalo za vklop/izklop

Izklop:

Spustite stikalo za vklop/izklop

6.2 Gumb za fi ksiranje stikala (Slika 1/Poz. 2)

Z gumbom za fiksiranje stikala (2) lahko fiksirate stikalo za vklop/izklop (1) v caso obratovanja zage. Za izklop stikala (1) samo na katko pritsni-te na stikalo.

6.3 Elektronska regulaciona stevila hodov lista zagce

Z nastavnim kolesom (3) je mozno nastavlji potrebno stevilo hodov listaŽage.

Splośna pravila za hitrost rezanja pri delih z odstranjevanjem zagovine so tudi takaj v veljavi.

6.4 Uporaba večnamenske Žage kot vbodne Žage (Slika 4)

Nastavite večnamensko Žago na materiali, ki ga Želite Žagati in kot je prikazano na sliki (4). Vkljucite večnamensko Žago in jo potiskajte proti materialu, ki ga Želite Žagati. Hitrost Žaganja mo-rate prerlagajati vrsti materiala.

7. Zamenjava elektricnegaprikljucnegakabla

Nevarnost!

Ce se elektrici priključni kabel te naprave poskoduje, ga mora zamenjati proizvajalec ali njegova servisna sluzba ali podobno strokovno usposobljena oseba, da bi prepreci ili grozanje varnosti.

8. Cišćenje, vzdřěvanje in narocanje nadomestnih delov

Nevarnost!

Pred izvajanem vsakega cistilnegela dela izvlecite elektrichi prikljucni kabel.

8.1 Cischenje

• Zašćitno opremo, zračne reze in ohišje motörjva vdžržujte kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrisite suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporocamo, da napravo očistite neposredno po vsakem končanem delu.
  Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih Čistilinih ali razredćilnih sredstev; le-ta lahko poskodujeplasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektricno napravo povečuje tveganje elektricnega udara.

8.2 Oglene sctek

Pri prekomernem iskrenju Naj strokovnjak za elektriko preveri oglene šćetke.

Nevarnost! Oglene šcěte laho k zamenja le strokovnjak za elektriko.

8.3 Vzdrzevanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

SLO

8.4 Seznam nadomestnih delov in dodatne opreme:

Pri narocanju nadomestnih delov navedite naslednje:

• tip naprave
  st.art.naprave
  ID-številka naprave
  stevilka potrebega nadomestega dela

Aktualne cene in informacije lahko najdete na splletni strani: www.isc-gmbh.info

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prišlo do poskodb med transportom. Ta embalaja je surovi na in tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot njr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališcu, da bo pravilno odstranjena. Če ne pozate primernih zbirališc, se pozanimajte pri svoji obcinski upravi.

10. Skladischenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnem mestu. Optimalna skladišcna temperature je med 5 in 30^

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vracanje:
Lastnik elektricne naprave je alternativno zavezan, da namesto vracanja sodeluje pri pri strokovno ustreznem reciklaranju v primuru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšinih oppadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljaochih papirjev o proizvodu, tudi po izvleckih, je dovoljenoazo izrecnim soglasjem ISC GmbH.

Pridrzana pravica do tehnicih spremb

SLO

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene šćetke
Obrabni material/ obrabni deli* Žagin list
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar njbolj natančno opisi te in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simpltom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?
  Opise to napacno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizicim osebam, ki tega izdelka ne bodo uporabljale za svjo obtr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadeveni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nestala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostinih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrevaanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevk je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavlanje va'sega garancijskega zahevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Prijavite racun ali drugo dokazilo o vasem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izkljucene iz garancijskh storitev, saj jih ni mozno uvrstiti. Ce je okvara zajeta v nasih garancijskh storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajce dele v skladu s servinimi informacijami, opisanimi v teh navodilih za uporabo.
