HASZNÁLATI ÚTMUTATÓ TCAP 650 E EINHELL

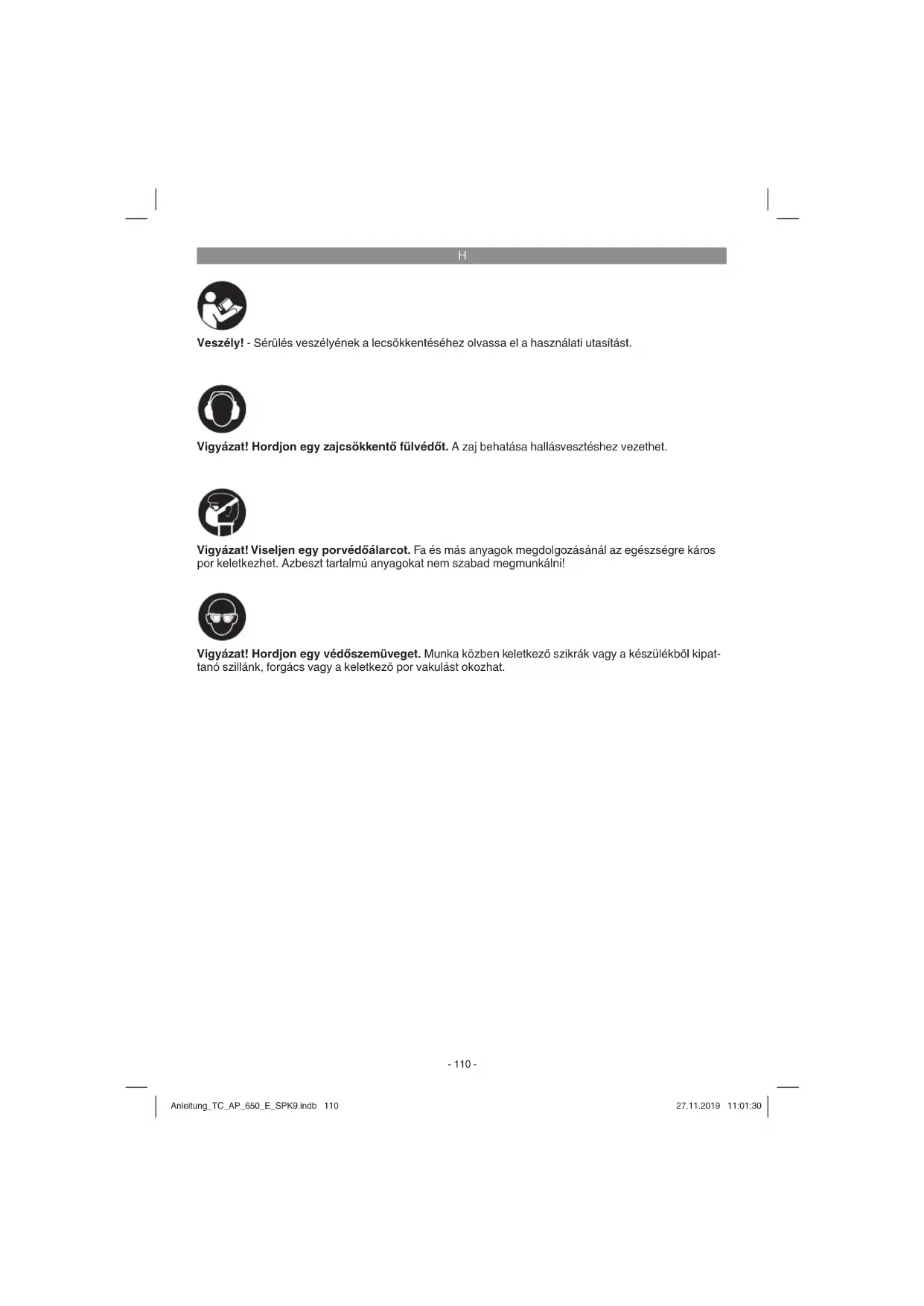

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást. Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Vigyázat! Viseljen egy porvédőálarcot. Fa és más anyagok megdolgozásánál az egészségre káros por keletkezhet. Azbeszt tartalmú anyagokat nem szabad megmunkálni! Anleitung_TC_AP_650_E_SPK9.indb 110Anleitung_TC_AP_650_E_SPK9.indb 110 27.11.2019 11:01:3027.11.2019 11:01:30H

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Figyelmeztetés! Olvasson minden biztonsági utasítást, uta- lást, képleírást és technikai adatot végig, amelyekkel ez az elektromos szerszám el van látva. A következő utasítások betartásán belüli mulasztások áramütést, tüzet és/vagy súlyos sé- rüléseket okozhatnak. Őrizze meg az összes biztonsági utasításokat és utalásokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1+3)

1 Be / kikapcsoló 2 Rögzítőgomb 3 Beállítókerék a löketszám előzetes kiválasz- tásához 4 Fűrészlap 5 Fűrészsaru 6 Fűrészlap befogó 7 Rögzítőgomb a fűrészsaruhoz

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

Az univerzális fűrész a megefelelő fűrészlap használatával fa, nemvas fémek és műanyagok fűrészelésére lett meghatározva. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. Anleitung_TC_AP_650_E_SPK9.indb 111Anleitung_TC_AP_650_E_SPK9.indb 111 27.11.2019 11:01:3027.11.2019 11:01:30H

Hálózati feszültség: ............... 230 – 240 V~ 50 Hz Teljesítményfelvétel: .................................. 650 W Löketszám: ................................. 500-3000 perc

Löketmagasság: ....................................... 20 mm Vágásmélység fa: ................................... 150 mm Vágásmélység vas: .................................. 10 mm maximális fűrészlap szélesség: ............... 1,4 mm Védőosztály: ................................................II /

Tömeg: .......................................................2,7 kg Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 62841 szerint lettek mérve. Hangnyomásmérték L

.......................................3 dB Hangteljesítménymérték L

......................................3 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 62841 szerint lettek meghatározva. Falemezeknek a vágása (elülső fogantyú) Rezgésemisszióérték a

Falemezeknek a vágása (hátulsó fogantyú) Rezgésemisszióérték a

Fagerendáknak a vágása (elülső fogantyú) Rezgésemisszióérték a

Fagerendáknak a vágása (hátulsó fogantyú) Rezgésemisszióérték a

A megadott rezgésemisszióértékek és a me- gadott zajkibocsátási értékek egy normált ellenőrzési folyamat szerint lettek mérve és fel le- het őket használni az egyik elektromos szerszám- nak egy másikkal való összehasonlítására. A megadott rezgésemisszióértékeket és a mega- dott zajkibocsátási értékeket a megterhelés ideig- lenes felbecsülésére is fel lehet használni. Figyelmeztetés: A rezgési és a zajkibocsátási értékek az elektro- mos szerszám tényleges használata alatt eltérhet a megadott értékektöl, attol függően, hogy hogy- an és milyen módon lesz az elektromos szerszám használva, főleg attol, hogy milyen fajta munka- darabok lesznek megdolgozva. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Korlátolja a munkaidőt! Ennél fi gyelembe kell venni az üzemciklus min- den részletét (mint például az időket, amelyekben az elektromos szerszám ki van kapcsolva, és oly- anokat amelyekben habár be van kapcsolva de megterhelés nélkül fut). Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva. Anleitung_TC_AP_650_E_SPK9.indb 112Anleitung_TC_AP_650_E_SPK9.indb 112 27.11.2019 11:01:3027.11.2019 11:01:30H

5. Beüzemeltetés előtt

Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal. Figyelmeztetés! Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.

5.1 Fűrészlapcsere (2-es kép)

A gépen történő minden munka előtt valamint a fűrészlap cserénél kikapcsolni az univerzális fűrészt és kihúzni a hálózati dugót a dugaszoló aljzatból. A fűrészlapbefogón (6) levő gyűrűt a 2-es képen mutatottak szerint addig elfordíta- ni, amig be nem lehet tolni a fűrészlapot (4) a fűrészlapbefogó (6) résébe. Engedje most ismét el a gyűrűt (a), a gyűrűnek vissza kellene mennie a kiinduló helyzetbe. Ha nem ez lenne az eset, akkor próbálja meg kézzel a kiinduló helyzetbe visszafordítani a gyűrűt (a). A fűrészlapon történő húzás által leellenőrizni, hogy az feszesen van e tartva a befogóban.

5.2 A fűrészsaru elállítása (3-as kép)

Figyelmeztetés! Húzza ki a hálózati csatlakozót. A fűrészsaru elállításához nyomja meg (alulról nézve) a jobb oldalon, a fűrészsaru (5) kiretesze- léséhez a fűrészsaru rögzítő gombját (7). Állítsa be a kívánt távolságot és a fűrészsaru újboli bereteszeléséhez nyomja meg (alulról nézve) a bal oldalon a fűrészsaru rögzítő gombját (7). Ellenőrizze le a fűrészsaru feszes ülését!

6.1 Be-/ kikapcsoló (1-es kép/poz. 1)

Bekapcsolni: Megnyomni a be- / kikapcsolót Kikapcsolni: Elengedni a be- / kikapcsolót

6.2 Rögzítőgomb (1-es kép/poz. 2)

A rögzítőgombbal (2) lehet üzemben arretálni a be-/kikapcsolót (1). A kikapcsoláshoz röviden benyomni a be-/kikapcsolót (1).

6.3 Elektronikus löketszámszabályozás

A beállító keréken (3) keresztül lehet a fűrészlap szükséges löketszámát beállítani. Itt is érvényesek, a forgácsleszedő munkáknál a vágássebességgel kapcsolatos álltalános szabá- lyok.

6.4 A szúrófűrész használata (4-es kép)

A 4-es képen mutatottak szerint rátenni az univer- zális fűrészt a vágandó anyagra. Kapcsolja be az univerzális fűrészt és tolja az univerzális fűrészt a vágandó anyag ellen. Hozzá kell illeszteni a vágássebességet az anyaghoz.

7. A hálózati csatlakozásvezeték

kicserélése Veszély! Ha ennek a készüléknek a hálózatra csatla- koztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hason- lóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

8. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét. Anleitung_TC_AP_650_E_SPK9.indb 113Anleitung_TC_AP_650_E_SPK9.indb 113 27.11.2019 11:01:3027.11.2019 11:01:30H

Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember ál- tal. Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.

A készülék belsejében nem található további karbantartandó rész.

8.4 Pótalkatrészek és tartozékok

megrendelése: Pótalkatrész megrendelésénél a következő ada- tokat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és információk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anleitung_TC_AP_650_E_SPK9.indb 114Anleitung_TC_AP_650_E_SPK9.indb 114 27.11.2019 11:01:3027.11.2019 11:01:30H

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anleitung_TC_AP_650_E_SPK9.indb 115Anleitung_TC_AP_650_E_SPK9.indb 115 27.11.2019 11:01:3027.11.2019 11:01:30H

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Szénkefék Fogyóeszköz/ fogyórészek* Fűrészlapok Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anleitung_TC_AP_650_E_SPK9.indb 116Anleitung_TC_AP_650_E_SPK9.indb 116 27.11.2019 11:01:3127.11.2019 11:01:31H

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervízszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefo- non is, az alul megadott szervízszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy ter-

mészetes személyeknek, akik nem szánják ezt a terméket sem üzemszerű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garan- ciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizo- nylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehet őség miatt ki vannak zárva a garnciateljesít- mény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket. Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garan- cia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anleitung_TC_AP_650_E_SPK9.indb 117Anleitung_TC_AP_650_E_SPK9.indb 117 27.11.2019 11:01:3127.11.2019 11:01:31RO
