MODE D'EMPLOI EY7202 PANASONIC

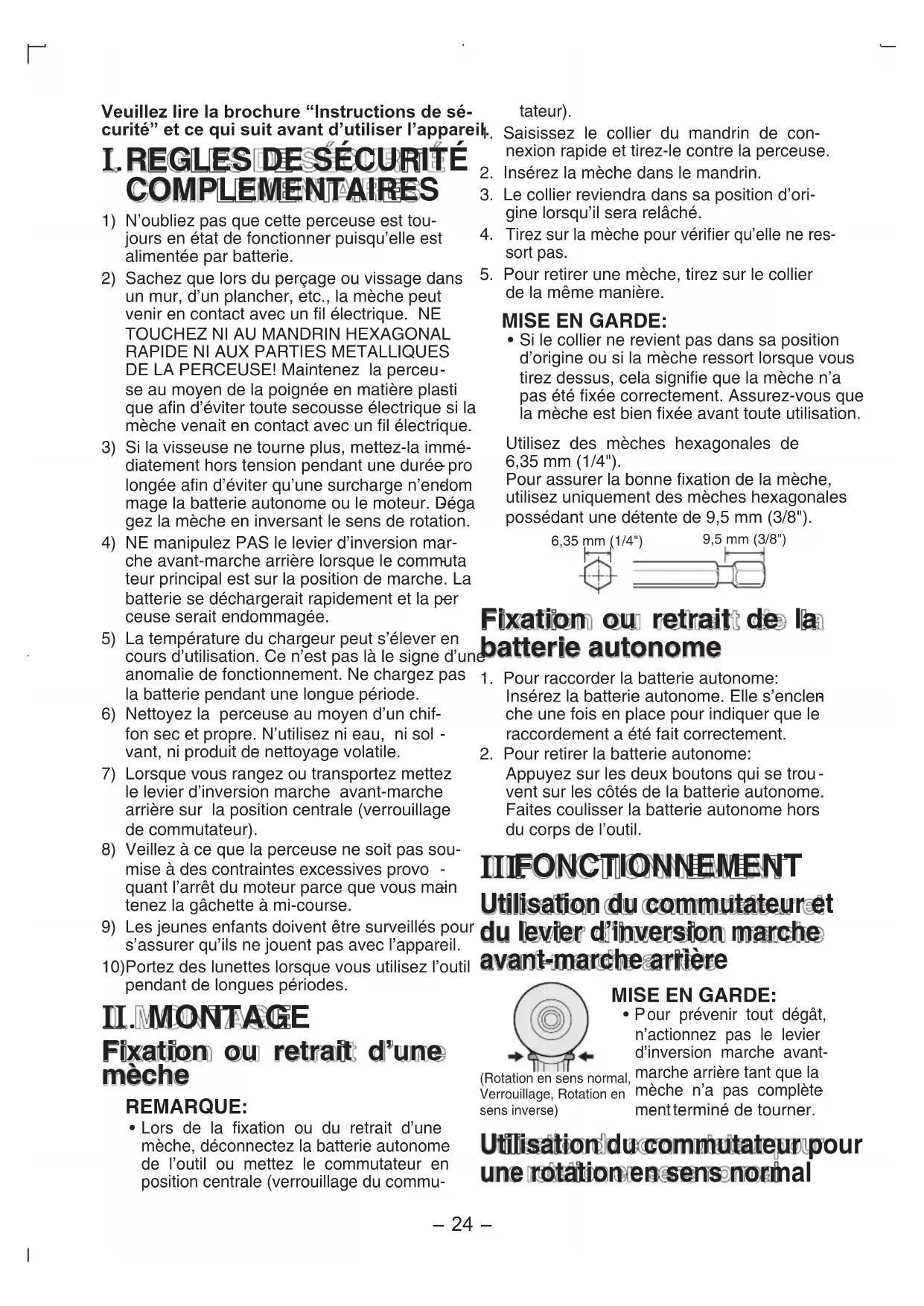

Veuillez lire la brochure “Instructions de sé- curité” et ce qui suit avant d’utiliser l’appareil.

N’oubliez pas que cette perceuse est tou-jours en état de fonctionner puisqu’elle est alimentée par batterie. Sachez que lors du perçage ou vissage dans un mur, d’un plancher, etc., la mèche peut venir en contact avec un fil électrique. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE LA PERCEUSE! Maintenez la perceu se au moyen de la poignée en matière plasti que afin d’éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. Si la visseuse ne tourne plus, mettez-la immé-diatement hors tension pendant une durée pro longée afin d’éviter qu’une surcharge n’endom mage la batterie autonome ou le moteur. Déga gez la mèche en inversant le sens de rotation. NE manipulez PAS le levier d’inversion mar-che avant-marche arrière lorsque le commuta teur principal est sur la position de marche. La batterie se déchargerait rapidement et la per ceuse serait endommagée. La température du chargeur peut s’élever en cours d’utilisation. Ce n’est pas là le signe d’une anomalie de fonctionnement. Ne chargez pas la batterie pendant une longue période. Nettoyez la perceuse au moyen d’un chif-fon sec et propre. N’utilisez ni eau, ni sol vant, ni produit de nettoyage volatile. Lorsque vous rangez ou transportez mettez le levier d’inversion marche avant-marche arrière sur la position centrale (verrouillage de commutateur). Veillez à ce que la perceuse ne soit pas sou-mise à des contraintes excessives provo quant l’arrêt du moteur parce que vous main tenez la gâchette à mi-course. Les jeunes enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil. 10) Portez des lunettes lorsque vous utilisez l’outil pendant de longues périodes.

Fixation ou retrait d’une mèche REMARQUE:

Lors de la fixation ou du retrait d’une mèche, déconnectez la batterie autonome de l’outil ou mettez le commutateur en position centrale (verrouillage du commu tateur). 1. Saisissez le collier du mandrin de con-nexion rapide et tirez-le contre la perceuse.2. Insérez la mèche dans le mandrin.3. Le collier reviendra dans sa position d’ori-gine lorsqu’il sera relâché. Tirez sur la mèche pour vérifier qu’elle ne res-sort pas.5. Pour retirer une mèche, tirez sur le collier de la même manière. MISE EN GARDE:

Si le collier ne revient pas dans sa position d’origine ou si la mèche ressort lorsque vous tirez dessus, cela signifie que la mèche n’a pas été fixée correctement. Assurez-vous que la mèche est bien fixée avant toute utilisation.Utilisez des mèches hexagonales de 6,35 mm (1/4").Pour assurer la bonne fixation de la mèche, utilisez uniquement des mèches hexagonales possédant une détente de 9,5 mm (3/8").6,35 mm (1/4")9,5 mm (3/8") Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome: Insérez la batterie autonome. Elle s’enclen

che une fois en place pour indiquer que le raccordement a été fait correctement.2. Pour retirer la batterie autonome:Appuyez sur les deux boutons qui se trou vent sur les côtés de la batterie autonome. Faites coulisser la batterie autonome hors du corps de l’outil. III. FONCTIONNEMENT Utilisation du commutateur et du levier d’inversion marche avant-marche arrière (Rotation en sens normal, Verrouillage, Rotation en sens inverse) MISE EN GARDE:

• P our prévenir tout dégât, n’actionnez pas le levier d’inversion marche avant-marche arrière tant que la mèche n’a pas complète ment terminé de tourner. Utilisation du commutateur pour une rotation en sens normal-

1. Poussez le levier pour obtenir une rotation

2. Appuyez légèrement sur la gâchette pour

que l’outil commence à tourner lentement.

3. La vitesse augmente en proportion de la force

de pression exercée sur la gâchette et ceci permet d’effectuer un serrage efficace des vis et de percer des trous. Le frein entre en action et la mèche s’arrête de tourner immédiate

ment dès que la gâchette est relâchée.

4. Ramenez le levier en position centrale

lorsque vous n’utilisez plus la perceuse (verrouillage du commutateur). Utilisation du commutateur de rotation en sens inverse

Poussez le levier pour obtenir une rotation en sens inverse. Avant d’utiliser l’outil, vérifiez le sens de rotation.

2. Appuyez légèrement sur la gâchette pour

que l’outil commence à tourner lentement.

3. Ramenez le levier en position centrale

lorsque vous n’utilisez plus la perceuse (verrouillage du commutateur). MISE EN GARDE:

• Pour empêcher toute élévation excessive de la température de la surface de l'outil, n'utilisez pas l'outil de façon continue en utilisant deux batteries autonomes ou plus. L'outil a besoin de se refroidir pendant un certain temps avant d'être connecté à une autre batterie autonome. Lumière DEL MISE EN GARDE:

• La lumière DEL intégrée est conçue pour éclairer temporairement la petite zone de travail.

• Ne l’utilisez pas pour remplacer une lampe torche normale car elle n’est pas assez lumineuse. Appuyez sur la gâchette et la DEL s’allume. Lorsque la gâchette est relâchée, la lumière s’éteint automatiquement. La lumière éclaire avec une intensité très fai

tante les performances du tournevis pendant l’utilisation ou bien la capacité de sa batterie. Ce produit est équipé d’une lumière DEL (diode électrolytique). Ce produit a été classé dans la classe 1 des produits à DEL par la directive EN 60825-1. Produit à del DEL classe 1

• Assurez-vous de bien accrocher le crochet de ceinture à l’unité principale en serrant bien la vis. Si le crochet de ceinture n’est pas bien fixé à l’unité principale, le crochet peut se décrocher et l’unité peut tomber. Cela pourrait entraîner un accident ou des blessures.

• Vérifiez périodiquement le bon serrage des vis. Si les vis sont desserrées, res- serrez-les fermement.

• Assurez-vous d’accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l’appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures.

• Lorsque l’unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l’unité principale pourrait tomber. Cela pourrait entraîner un accident ou des blessures.

• Lorsque le crochet de ceinture n’est pas utilisé, assurez-vous de le remettre dans sa position de stockage. La ceinture pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.

• Lorsque l’appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèches sur l’appareil. Un objet pointu tel qu’une mèche de perçage pourrait entraîner un accident ou des blessures. Pour régler l’angle de position du crochet de ceinture

1. Faites coulisser le levier de verrouillage

du crochet de ceinture 1 et tenez-le pour déverrouiller le crochet de ceinture.

2. Tirez le crochet de cein-

ture de sa position de stockage 2 et placez-le à l’angle de votre choix.-

Relâchez le levier de verrouillage du crochet de ceinture pour verrouiller l’angle du crochet de ceinture.

Assurez-vous que le crochet de ceinture est bien verrouillé

. Veillez aussi à ce que le crochet de ceinture soit verrouillé fermement à sa position.

• Le crochet de ceinture ne peut pas être ver- rouillé à cette position. Verrouillez-le fermement à sa position avant d'uti- liser l'outil. Pour remettre le crochet de ceinture en posi- tion de stockage, effectuez les étapes 1 et 2 ci-avant, puis abaissez le crochet de ceinture. Pour fixer le verrouillage, effectuez les éta- pes 3 et 4 ci-avant. Pour changer le côté d’instal- lation du crochet de ceinture Le crochet de ceinture peut être fixé sur les deux côtés de l’appareil.

1. Mettez le crochet de ceinture en posi-

2. Desserrez la vis en la tournant dans le

sens inverse des aiguilles d’une montre, à l’aide d’une pièce ou d’un tournevis plat.

Retirez le crochet de ceinture et insérez- le de l’autre côté de la fente sur l’unité principale.

4. Serrez la vis fermement en la tournant

dans le sens des aiguilles d’une montre. Le crochet de ceinture ne peut être retiré de l’unité principale que lorsqu’il est dans sa position de stockage. Fonctions de commande de puissance complémentaires Référence rapide pour les caractéristi- ques et les fonctions

Sélection du mode de puissance d’im- pact:

(Reportez-vous à la page 27.)

Cette perceuse est équipée d’un bouton de mode de puissance d’impact. En appuyant sur le bouton de mode de puissance d’im- pact, vous pouvez sélectionner le mode à impact doux, le mode à impact moyen et le mode à impact dur (3 réglages)

Veuillez utiliser ceci conjointement avec le réglage d’embrayage numérique. Embrayage numérique:

(Reportez-vous à la page 28.)

Cette perceuse est équipée de la fonc- tion d'embrayage numérique. La rotation de la perceuse s’arrête lorsque la charge d’embrayage réglée est atteinte.

Veuillez utiliser ceci conjointement avec la sélection du mode de puissance d'impact. L'embrayage numérique n’est pas conçu pour contrôler la précision du couple de serrage. Exemple d'application à ne pas utiliser: Pour contrôler le couple de coupure utilisé pour serrer les vis et les boulons pour la fabrication et le montage. N'utilisez pas l'embrayage numérique lorsque vous serrez des vis à couple de serrage bas dans des matériaux tels que du plastique fin. Exemple d'application à ne pas utiliser: Lorsque vous serrez des vis dans une feuille d'acier léger d'une épaisseur de 0,8 mm ou moins. Lorsque vous serrez des vis dans des matériaux à surface tendre, tels que des matériaux de finition d'intérieur. Fonction d'impact à une seule percus- sion:

(Reportez-vous à la page 27.)

Réglez la fonction d'impact à une seule percussion pour serrer légèrement des vis de façon que la tête de vis soit à fleur de la surface du matériau. Sélec

tionnez le réglage d’embrayage conve

nant à l’application. Ceci est utilisé lors

qu’un réajustement continu est néces

saire. La perceuse tourne automatiquement d’environ un demi-tour et s’arrête à cha

que fois que vous appuyez sur la gâchet

te. (Pour les boulons, elle s’arrête après 5 impacts environ.) Dans la seconde après que vous ayez relâché une fois la gâchette, si vous l’enfoncez à nouveau, la fonction d’im

pact à une seule percussion s’enclen

chera automatiquement. Témoins du panneau de commande Les témoins s'éteignent dans les cas suivants.-

• Lorsque la perceuse n'est pas utilisée pendant une durée de 5 mn.• Lorsque vous remplacez la batterie.Si vous appuyez à nouveau sur la gâchette, les témoins se rallument à leur état précédent. Applications principales recom- mandées et références de régla- ge (Reportez-vous à la page 33.) Veillez à régler le mode de puissance d’impact et l’embrayage numérique de façon qu’ils correspondent au matériau et aux vis utilisés pour l’application. Ajustez les réglages des valeurs bas-ses aux valeurs hautes tout en les véri fiant pour les établir sur une valeur de réglage finale pour la sélection du mode de puissance d’impact et pour le régla ge de l’embrayage numérique. Lorsque vous vissez des vis dans du bois, utilisez des vis de moins de 90 mm de long et évitez de visser dans les nœuds du bois. La fonction d'impact à une seule per-cussion exige l’utilisation des réglages de la sélection du mode de puissance d’impact et de l’embrayage numérique. Sélection du mode de puis- sance d'impact Sélectionnez la puissance d’impact parmi les trois modes disponibles (doux, moyen et dur).Bouton de mode de puissance d'impactAppuyez sur le bouton de mode de puis-sance d'impact pour régler le mode. À chaque pression sur le bouton, le mode passe successivement sur les réglages dur, moyen et doux. Pour utiliser la com mutation automatique du mode, mainte nez le bouton enfoncé (pendant 0,6 s ou plus). Il est conseillé d’utiliser la sélection du mode de puissance d’impact conjointe ment avec le réglage d’embrayage numé rique et la fonction d’impact à une seule percussion.La perceuse est préréglée sur le réglage de mode à impact «dur» à l’expédition du fabricant. Tableau de référence des travaux recommandés Lorsque la puissance maximum est néces-saire dans chaque mode à impact, mettez l’embrayage sur le mode “F”

Afchage du mode de puis-sance d'impactApplication recommandée Pour le mode à impact dur Fixation de vis à bois longues Serrage de boulons lors de l'installation de dispositifs, etc.Environ 2.800 tr/mn (max.) Pour le mode à impact moyen Fixation de vis de petit diamè-tre dans des matériaux durs Vissage de vis de machine lors de l'installation de dispositifsEnviron 2.500 tr/mn (max.) Pour le mode à impact doux Installation de plaques en gypse Installation de cadres de fenêtres en métal tendre Installation de nitions d'intérieurEnviron 2.000 tr/mn (max.) Fonction d'impact à une seule percussion Cette fonction permet de régler l’enfonce-ment de la tête de vis de façon que celle-ci soit à fleur de la surface du matériau. La perceuse tourne d’un demi-tour* et s’ar-rête automatiquement à chaque fois que vous appuyez sur la gâchette lors du ser rage d’une vis. Le tournevis produira un impact environ 5 fois et s’arrêtera auto matiquement lors du serrage d’un boulon, même si vous continuez à appuyer sur la gâchette. La fonction d’impact à une seule percussion est aussi utilisable en mode de rotation en sens inverse. La force de l’impact est réglée par les réglages de la sélection du mode de puissance d'impact et de l'embrayage numérique. REMARQUE: ∗ La fonction d'impact à une seule percus- sion s’enclenche après l’impact. Un ser rage excessif pourra être produit lors du serrage de vis dans des matériaux ten dres car l’outil ne produit pas d’impact. Utilisation de la fonction d'impact à une seule percussion Lorsque vous relâchez la gâchette puis que vous l'enfoncez à fond dans la seconde suivante, la fonc tion d'impact à une seule percus sion s'enclenche. La lumière DEL-

d'impact à une seule percussion se met alors à clignoter. Attendez au mois une seconde après avoir relâché la gâchette pour ne pas actionner la fonction d’impact à une seule percussion. Gardez le bout de la mèche appuyé sur la tête de la vis pour utiliser cette fonction. Si la vis dépasse beaucoup, augmentez la valeur du réglage de l’embrayage. Utilisation continue de la fonction d'impact à une seule percussion

Reportez-vous au tableau de référence (à la page 33) et vérifiez l'application. Appuyez sur le bouton de mode de puissance d'impact (

pour sélectionner le réglage. Sélectionnez le réglage d'embrayage numérique (

) qui cor- respond à l'application utilisée. Pour régler la fonction d'impact à une seule percussion, appuyez sur le bouton (

) s’al- lume alors. Appuyez à fond sur la gâchette pour régler le serrage de vis jusqu’à ce que la fonc- tion d’impact à une seule percussion s’enclen- che. La quantité de rotation de serrage de vis par impact à une seule percussion dépend des réglages du mode de puissance d’impact et de l’embrayage numérique. Pour mettre hors cir- cuit la fonction d’impact à une seule percus- sion, appuyez à nouveau sur le bouton (

) s’éteint alors. Embrayage numérique L'embrayage numérique arrête automati- quement la rotation de la perceuse lorsque la charge atteint la valeur du réglage de sélection. Appuyez à fond sur la gâchette pour serrer les vis jusqu’à ce que l’em- brayage numérique s’enclenche. Si la tête de vis n’est pas à fleur de la surface du matériau, relâchez la gâchette, puis enfon- cez-la à nouveau dans la seconde suivante. Ceci actionnera la fonction d’impact à une seule percussion. Sélection du réglage d’embrayage numérique Reportez-vous au tableau de référence et vérifiez l'application. (Reportez-vous à la page 33.) Appuyez sur le bouton de mode de puissan- ce d'impact pour établir le mode de puissan- ce d'impact. (Reportez-vous à la page 27.) Appuyez sur les touches de réglage d’em- brayage numérique et sélectionnez le régla- ge correspondant à l’application utilisée. À chaque pression sur le bouton (+), la valeur du réglage d’embrayage numérique augmente. À chaque pression sur le bouton (-), la valeur du réglage d’embraya- ge numérique diminue. Plage de réglage de l'embrayage numérique La plage de réglage utilisable va des niveaux 1 à 16 pour correspondre à l'ap- plication utilisée. Puissance maximum Si vous maintenez enfon- cés les boutons et pendant 0,6 seconde ou plus, le réglage passera automatiquement à “F”

(L’embrayage numérique est mis hors circuit dans chaque mode de puissance d’impact.) Mettez l'embrayage numérique hors circuit. Appuyez sur le bouton de réglage d’embrayage numérique pour mettre le réglage sur “F.”. REMARQUE: Lorsque vous sélectionnez le réglage d'embrayage numérique, commencez d'abord par une valeur de réglage basse et un mode à impact doux. Sélectionnez ensuite progressivement des valeurs de réglage plus hautes. Faites un essai sur un échantillon du matériau utilisé pour déterminer d’avan- ce le réglage le mieux approprié. Un réglage de valeur trop haute risquerait de produire un serrage excessif des vis. Continuez à appuyer à fond sur la gâchette tout en serrant une vis pour actionner l’embrayage numérique. Ne relâchez la gâchette que quand l’em- brayage numérique s’enclenche. Le réglage d'embrayage reste le même quand vous faites passer la perceuse de la rotation en sens normal à la rota- tion en sens inverse pendant que l’em- brayage est réglé. Pour faire tourner la perceuse en sens inverse à pleine puissance, faites passer l’affichage du réglage d’embrayage sur «F» et mettez l’embrayage numérique hors circuit.-

La perceuse est préréglée sur la pleine puissance "F" (embrayage numérique hors circuit) et la fonction d'impact à une seule percussion est hors circuit à l'expédition de l'usine. MISE EN GARDE: Lorsque l'embrayage est réglé au niveau 1 ou 2, le mode de puissance d'impact est automatiquement mis sur le mode à impact "Doux" quel que soit le réglage de l'affichage de sélection de mode de puis- sance d'impact. De même, lorsque l'embrayage est réglé au niveau 3 ou 4, le mode de puissance d’impact est automatiquement mis sur le mode à impact "Moyen", même dans l’af- fichage du mode à impact "Dur". Réglage de l’embrayage et force d’impact utilisée Afchage du mode de puis- sance d’impact Doux Moyen Dur

Remarques importantes pour l'utilisation des fonctions d'em- brayage numérique et d'impact à une seule percussion Le réglage de l'embrayage numérique peut être utilisé seulement à titre de réfé

rence. Le réglage adéquat varie selon la dureté du matériau utilisé, la force appli

quée à l’outil et le type de vis utilisé. La dureté d'un matériau irrégulier peut résulter en un serrage insuffisant ou excessif, selon la position sur le matériau. Si la capacité de la batterie autonome est basse, il est possible que la perceuse ne puisse pas serrer complètement les vis. Utilisation Lorsque vous vissez des vis dans du bois, utilisez des vis de moins de 90 mm de long et évitez de visser dans les nœuds du bois. Veillez à régler le mode de puissance d’impact et l’embrayage numérique en fonction du matériau et des vis utilisés. Lorsque vous sélectionnez les réglages d'embrayage numérique, procédez à par- tir d'une valeur basse vers des valeurs hautes tout en vérifiant le réglage (sur un échantillon du matériau) afin de déter- miner le réglage le mieux approprié. Un réglage de valeur trop haute résulterait en un serrage excessif des vis. Appuyez à fond sur la gâchette lorsque vous utilisez l’embrayage numérique et/ou la fonction d’impact à une seule percus

sion pendant une période de fonctionne

ment. Si vous utilisez une vitesse basse en appuyant sur la gâchette, il y aura des décalages dans les résultats du travail. Lorsque vous utilisez l'embrayage numé- rique, appuyez à fond sur la gâchette jus

qu'à ce que l'embrayage numérique s'en

clenche. Ne relâchez la gâchette que quand la rotation s'arrête. Si vous relâ

chez la gâchette pour arrêter la rotation avant d'avoir fini de serrer une vis, celle-ci risquera d'être mal serrée. (Si ceci se pro

duit, recommencez depuis le début l'opé

ration de serrage de la vis.) Applications non recomman- dées pour ces fonctions Serrage de vis dans des matériaux cas- sants tels que du plastique fin. Serrage de vis dans des feuilles d'acier léger d'une épaisseur de 0,8 mm ou moins. Serrage de vis TEKS dans des matériaux à surface tendre, tels que des matériaux de finition d’intérieur. Raison: La fonction d’impact produit un impact mécanique dirigé latéralement. Le couple de serrage augmente instantanément de façon progressive lorsque le marteau pro

duit l’impact. Par conséquent, le couple de serrage d’une perceuse à impact n’augmen

te pas généralement comme dans le cas d’une perceuse ordinaire. (La précision varie aussi en fonction du matériau utilisé.)

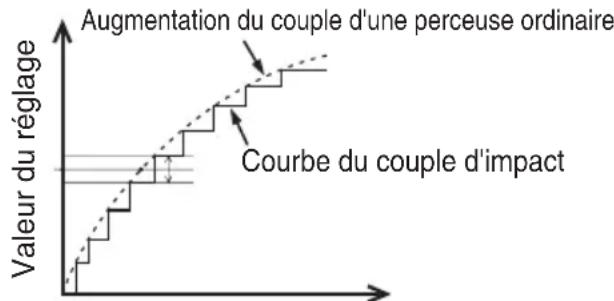

Temps de serrage Nombre d'impacts Courbe du couple d'impact Couple de serrage (charge) Augmentation du couple d'une perceuse ordinaire Valeur du réglage Courbe du couple d'impact-

Pour contrôler la force de serrage pour les vis et les boulons lors de la fabrication et du montage en usine. Raison: L’embrayage numérique utilise un capteur et un micro-ordinateur pour dédui

re la charge du nombre de tours du moteur entre les impacts puis arrêter la rotation lorsque la charge a atteint la valeur de char

ge d’embrayage préréglée. Pour déduire cette charge, il faut au moins que 4 ou 5 impacts soient effectués. Ceci ne convient donc pas à des matériaux exigeant une charge de serrage basse, car il est possible que l’impact ne se produise pas 4 ou 5 fois. L'embrayage numérique ne peut pas fonc- tionner précisément lorsque le matériau de la surface de connexion est tendre et que la feuille de la base de fixation est dure. Exemples d’application pour lesquelles il ne peut pas être utilisé: Fixation d'une plaque de gypse sur du bois dur. Serrage de vis ayant des longueurs, des dia- mètres, des hauteurs de filetage, etc., différen

tes, même si ce sont des vis du même type. Pour un usage approprié de la batterie autonome Batterie Ni-MH (EY9201)

• Rechargez la batterie Ni-MH complète- ment avant de la ranger, afin de lui assu

rer une durée de vie plus longue.

• Le niveau de température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l’outil pourrait ne pas fonctionner correctement. Dans ce cas, rechargez complètement la batterie pour rétablir son fonctionnement normal.

• Lorsque vous n’utilisez pas la batte- rie autonome, éloignez-la d’autres objets métalliques tels que : trombones, piè

ces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lorsque vous utilisez l’outil avec une bat- terie autonome Ni-MH, assurez-vous que la pièce est bien ventilée. Longévité des batteries autonomes Les batteries rechargeables ont une longé- vité limitée. Si le temps de fonctionnement devient très court après la recharge, rem

placez la batterie autonome par une neuve. Recyclage de la batterie autonome ATTENTION: Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s’il y en a un dans votre pays. Recharge REMARQUE: Chargez une nouvelle batterie auto- nome, ou une batterie autonome qui n’a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité. Chargeur de batterie (EY0110)

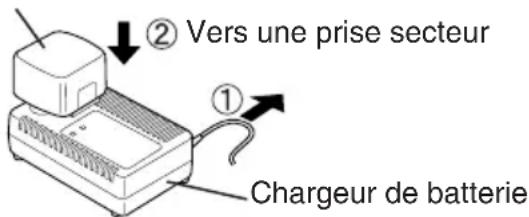

1. Branchez le cordon d’alimentation du

chargeur dans une prise secteur. REMARQUE: Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

Introduisez soigneusement la batterie autono- me dans le chargeur. Batterie autonome Chargeur de batterie Vers une prise secteur

3. Pendant la charge, le témoin s’allume.

Lorsque la charge est terminée, un inter

rupteur électronique s’actionne pour pro

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exem

ple, à la suite d’un long travail de perçage). Dans ce cas, le témoin d’attente, de couleur orange, reste allumé tant que la batterie n’est pas revenue à une tempé

rature normale. La charge commence alors automatiquement.

4. Une fois la charge terminée, le témoin de

charge clignote rapidement en vert.

5. Lorsque la batterie autonome a subi pour

quelque raison que ce soit une température trop basse, ou si la batterie autonome n’a pas été utilisée pendant longtemps, le témoin de charge s’allume. Dans ce-

cas, il faudra un temps plus long que le temps de charge standard pour charger complètement la batterie autonome.

• Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s’allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indi- quer que la charge est terminée.

Si le voyant de charge ne s’allume pas immé- diatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s’éteint pas, consultez un reven

deur agréé pour de l’assistance technique. REMARQUE:

• Lorsqu’une batterie autonome froide (en- dessous de 5°C (41°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. Sinon, il est possible que la batterie autonome ne soit pas complètement chargée.

• Refroidissez le chargeur quand vous rechargez plus de deux batteries autono

• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n’importe quelle occasion. MISE EN GARDE: Pour éviter les risques d’incendie ou d’en- dommagement du chargeur de batterie.

• N’utilisez pas de source d’alimentation provenant d’un générateur de moteur.

• Ne bouchez pas les trous d’aération du chargeur et de la batterie autonome.

• Débranchez le chargeur lorsque vous ne l’utilisez pas. IV.

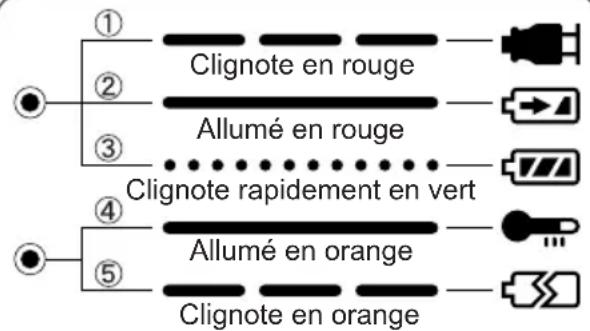

INDICATION DU VOYANT

Clignote en rougeAllumé en rougeClignote rapidement en vertAllumé en orangeClignote en orangeLe chargeur est branché dans la prise secteur. Prêt pour la charge.Chargement en coursChargement terminéLa batterie autonome est chaude. La charge commence lorsque la tempéra ture de la batterie autonome descend. Impossible de charger. Colmatage par la poussière ou mauvais fonctionne

ment de la batterie autonome.

Nettoyez la perceuse au moyen d’un chiffon sec et propre. N’utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

La puissance nécessaire pour serrer un boulon dépendra du matériau et de la taille du boulon, ainsi que matériau sur lequel doit être mis le boulon. Choisissez le temps de serrage en conséquence. Des valeurs de référence sont indiquées ci- dessous. (Elles peuvent varier en fonction des conditions de serrage.) Facteurs affectant le couple de serrage Le couple de serrage est affecté par une grande variété de facteurs incluant les suivants. Après le serrage, vérifiez toujours le couple avec une clé dynamométrique.

Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.-

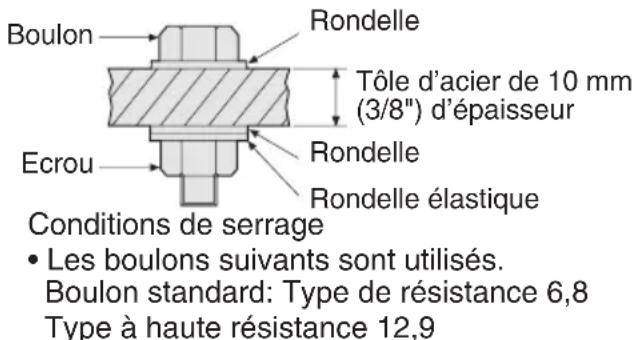

Conditions de serrage des boulons

BoulonEcrouRondelleTôle d’acier de 10 mm (3/8") d’épaisseurRondelleRondelle élastique Conditions de serrage

• Les boulons suivants sont utilisés. Boulon standard: Type de résistance 6,8 Type à haute résistance 12,9 Explication du type de résistance 6,8 Limite d’élasticité du boulon (80% de la résistance à la traction)

(68.000psi) Limite d’élasticité du boulon 60 kf/mm

Un temps de serrage plus long entraîne un couple de serrage plus élevé. Cepen

dant, un serrage excessif n’ajoute pas de valeur et réduit la longévité de l’outil.

3) Différents diamètres de boulons

La taille du diamètre du boulon affecte le couple de serrage. Généralement, lorsque le diamètre du boulon augmente, le couple de serrage augmente également.

4) Conditions de serrage

Le couple de serrage variera, même si l’on garde le même boulon, en fonction du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabri

cant à la production). Le couple de serrage variera, même si l’on garde le même matériau à boulonner (ex: acier), en fonction de la finition de la surface. Le couple est grandement réduit lorsque le boulon et l’écrou commencent à tourner ensemble.

Le couple diminue lorsque la configuration à six côtés d’une douille de mauvaise taille est utilisée pour serrer un boulon.

6) Commutateur (Gâchette de contrôle de

vitesse) Le couple diminue si l’appareil est utilisé alors que la gâchette n’est pas entière

7) Effet de l’utilisation d’un adaptateur de rac-

cordement Le couple de serrage diminue lorsque l’on utilise un joint universel ou un adaptateur de raccordement. VII . ACCESSOIRES Utilisez uniquement des mèches conve- nant à la taille du mandrin utilisé.-

VIII . Annexe CAPACITÉS MAXIMUM RECOMMANDÉESModèleEY7202Vissage de visVis à bois 3,5 - 9,5 mm (1/8" - 3/8")Vis autotaraudeuse 3,5 - 6 mm (1/8" - 1/4")Fixation de boulonsBoulon standard: M6 – M12Boulon haute rigidité: M6 – M10TABLEAU DE RÉFÉRENCEMatériau de xa-tion (épaisseur)Matériau de base Vis (taille)Mode de puissance d'impactRéférence des niveaux de réglage d’embrayageH M S1 2 3 4 5 6 7 8 910 11 12 13 14 15 16Matériau 2x4" Matériau 2x4"Vis à cloison sèche 4,2

(3/16"3")Contreplaqué12 mm (1/2")Matériau 2x4"Vis à cloison sèche 3,8

(1/8" 1-1/4") Plaque de gypse 12 mm (1/2") Matériau 2x4" Vis à cloison sèche 3,8

(3/8" 1-15/16")REMARQUE:• Lorsque vous vissez des vis TEKS dans des matériaux durs, utilisez le réglage d'embrayage numérique léger pour éviter tout glissement qui risquerait d'entailler ou d'endommager la vis. Pour le serrage final, utilisez la fonction d’impact à une seule percussion.• Selon le type de vis ou la dureté du matériau utilisé, il est possible que la vis ne soit pas par-faitement à fleur de la surface. Lorsque vous travaillez avec des plaques à compartiments ou avec d’autres matériaux plus décoratifs pour lesquels les vis doivent être bien à fleur de la surface, utilisez le réglage d’embrayage numérique léger pour éviter d’endommager le maté-riau, puis effectuez la finition en utilisant la fonction d’impact à une seule percussion.

IX. CARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE Modèle EY7202Moteur Moteur CC 12 VVitesse sans chargemode doux 0 - 2000 /minmode moyen 0 - 2450 /minmode dur 0 - 2600 /minCouple maximum 120 Nm (1220 kgf-cm, 1060 in-lbs.)Impacts par minutemode doux 0 - 2000 /minmode moyen 0 - 2500 /minmode dur 0 - 2800 /minLongueur totale 167 mm (6-9/16")Poids (avec la batterie autonome) 1,85 kg (4,1 lbs)-

BATTERIE AUTONOME (EY9201 est inclue à l'expédition) Modèle EY9201 EY9200 EY9106, EY9107 EY9101 EY9001, EY9006 Tension de la batterie 12 V CC (1,2 V x 10 piles) Stockage de la batterie Batterie Ni-MH Batterie Ni-Cd Capacité 3,5 Ah 3,0 Ah 2,0 Ah 1,7 Ah 1,2 Ah

CHARGEUR DE BATTERIE

Modèle EY0110 Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur. Poids 0,78 kg (1,72 lbs) Durée de chargement 55 minutes (EY9201) REMARQUE:

• Ne chargez pas de batteries autonomes Ni-Cd de type “Y”.

• Pour les batteries autonomes applicables à ce chargeur, reportez-vous à l’étiquette apposée sur le chargeur ou au catalogue général actuel.-
