BEDIENUNGSANLEITUNG EY7202 PANASONIC

Akku-Schlagschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitungitte grundlich durchlen und dieser Broschure zum späteren Nachschlagen sorgfältig aufbewahren.

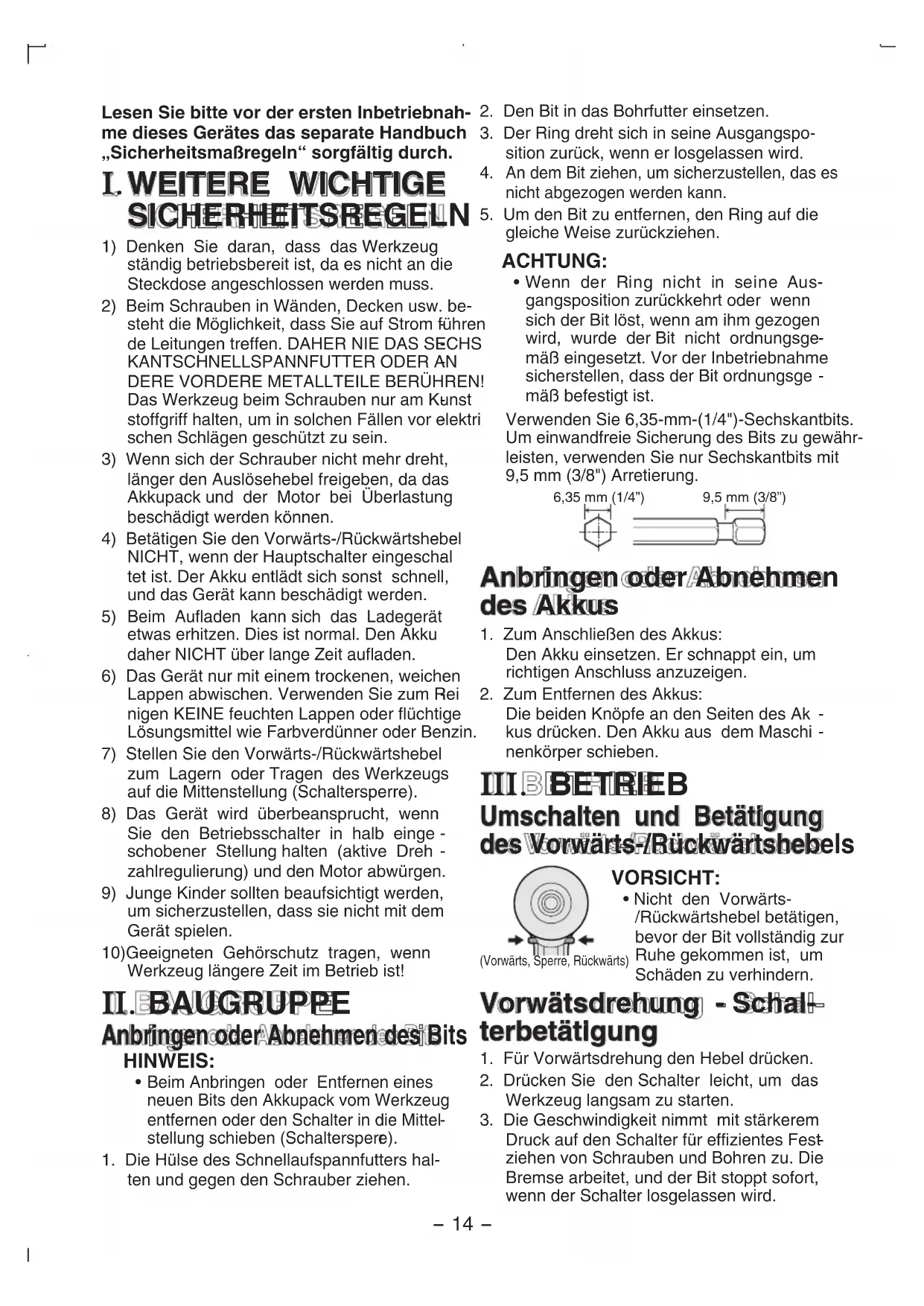

Lesen Sieitte vor der ersten Inbetriebnahme theseis Gerates das separate Handbuch „SicherheitsmaBregeln“ sorgfaltig durch.

I. WEITERE WICHTIGESICHERHEITSREGELN

1) Denken Sie davon, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
2) Beim Schrauben in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf Strom führen de Leitungen treffen. DAHER NIE DAS SECHS KANTSCHNELLSPANFFUTTER ODER AN DERE VORDERE METALLTEILE BERUHREN! Das Werkzeug beim Schrauben nur am Kunst stoffgriff halten, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
3) Wenn sich der Schrauber nicht mehr dreht, länger den Auslösehebel freigegeben, da das Akkupack und der Motor bei Überlastung beschädigt werden konnen.
4) Betätigen Sie den Vorwärts-/Rückwärtshebel NICT, wenn der Hauptschalter eingeschalt ist. Der Akku entlädt sich sonst Schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku thereby NICHT über lange Zeit aufladen.
6) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen KEINE feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.
7) Stellen Sie den Vorwarts-/Rückwartshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Das Gerät wird überbeansprucht, wenn Sie den Betriebsschalter in halb eingeschobener Stellung halten (aktiv deh-zahlregulierung) und den Motor abwürgen.
9) Junge Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
10)Geeigneten Gehorschutz tragien, wenn Werkzeug langere Zeit im Betrieb ist!

II.BAUGRUPPE AnbringenerAbnehmendesiBits HINWEIS:

• Beim Anbringen oder Entfernen eines neuen Bits den Akkupack vom Werkzeug entfernen oder den Schalter in die Mittelstellung schieben (Schalterspere).

• Die Hülse des Schnellaufspannfutters halten und gegen den Schrauberziehen.

• Den Bit in das Bohrfutter einsetzen.

• Der Ring dreht sich in seine Ausgangsposition zurück, wenn er losgelassen wird.
• An dem Bitziehen, um Sicherzustellen, das es nicht abgezogen werden kann.
• Um den Bit zu entfernen, den Ring auf die gleiche Weise zurückziehen.

ACHTUNG:

• Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit lost, wenn am ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemeister befestigt ist.

Verwenden Sie 6,35-mm-(1/4")-Sechskantbits. Um einwandfrei Sicherung des Bits zu gewährleisten, verwenden Sie nur Sechskantbits mit 9,5 mm (3/8") Arretierung.

Anbringen oder Abnehmen des Akkus

1. Zum Anschlieben des Akkus: Den Akku einsetzen. Er Schnappt ein, um richtigen Anschluss anzuzeigen.
2. Zum Entfernen des Akkus: Die beiden Knöpfen an den Seiten des Ak-kus drücken. Den Akku aus dem Maschi -nenkörper schiben.

III BETRIE B

Umschalten und Betätigungs des Vorwarts/Rückwartshebels

(Vorwärts, Sperre, Rückwärts)

VORSICHT:

• Nicht den Vorwarts/Rückwartshebel betätigen, bevor der Bit vollständig zur (s) Ruhe gekommen ist, um Schaden zu verhindern.

Vorwätsdrehung - Schalt-terbetätigung

1. Für Vorwartsdrehung den Hebel drucken.
2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.

3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Schalter für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und der Bit stoppt sofort, wenn der Schalter losgelassen wird.

4. Nach der Verwendung den Hebel auf Mittenposition zusückstellen (Schaltersperre).

Rückwärtsdrehung - Schalterbetätigung

1. Für Rückwärtsdrehung den Hebel drücken. Die Drehrichtigung vor dem Betrieb prufen.
2. Drucken Sie den Schalterleitung, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schaltersperre).

VORSICHT:

• Um übermäßigigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

LED-Leuchte

VORSICHT:

Die eingebaute LED-Leuche beleucht vorübergehend einen klinen
- Arbeitsbereich. Verwenden Sie sie nicht als Ersatz für eine normale Lichtquelle, da sie nicht über ausreichend Helligkeit verfügt.

Sobald Sie den Schalter betätigten, wird die LED-Leuchte eingeschaltet. Wenn der Schalter losgelassen wird, wird die Leuchte

automatisch ausgeschaltet.

Die Leuchte arbeitet mit sehr niedrigem Strom, und wirkt sich auf die Leistung des Schlagschraubers während der Benutzung oder auf seine Batteriekapazität nicht nachteilig aus.

Dieses Produkt verfügbar über eine integrierte LED-Leuche.

Dieses Produkt wurde als "LED-Produkt der Klasse 1" entsprechend EN 60825-1 klassifiziert.

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken losen und das Hauptgerät herunterfallen.

Dies kann einen Unfall oder Verletzungen zure

• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken konnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Gerät im Gürteliemen eingehakt ist, keine Schrauber-Bits am Gerät befestigen. Ein scharfkantiger Gegenstand, wie ein Bohrer-Bit, kann Verletzungen oder einen Unfall verursachen.

Die Riemenhaken-Winkelposition einstellen

1. Schieber den Sie den Riemenhaken-Sperrhebel ① und halten Sieihn, um den Riemenhaken zu entriegeln.

2. Ziehen Sie den Riemenhaken aus der Lagerposition 2 und stellen Sieihn auf den gewünschten Winkel ein.

1. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.
2. Vergewissem Sie sich, dass der Riemenhaken fest verriegelt ist ③. Vergewissem Sie sich auch, dass der Gurtelhaken fest

eingerastetist.

In dieser Position kann der Gurtelhaken nicht eingerastet werden. Rasten Sieihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ausgangsstellung zurückzustellen, die obigen Schritte 1 und 2 ausführten, dann den Riemenhaken einklappen.

Zum Verriegeln des Hakens die obigen Schritte 3 und 4 ausführten.

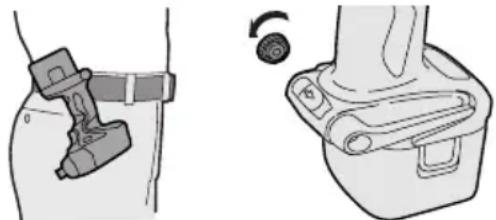

Ändern der Befestigungsselte des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken ist seine Lagerposition.
2. Losen Sie die Schraube, indem sie mit einer Munze oder einem Schlitzschraubendreher entgegen dem Uhrzeigersinn gedreht wird.
3. Nehmen Sie den Riemenhaken ab und setzen Sie in den Schlitz auf der anderen Seite des Hauptgerätes ein.
4. Die Schraube im Uhrzeigersinn anziehen. Der Riemenhaken kann nur in seiner Lagerposition vom Hauptgerät abgenommen werden.

Zusätzliche Betriebssteuerfunktionen

Übersicht über Merkmale und Funktionen

Wahl des Schlagkraftmodus: A(Siehe S.17)

Dieses Gerät verfügt über eine Schlagkraftmodustaste. Durch Drücken der Schlagkraftmodustaste kann die Schlagkraft auf Schwach, Mittel und Stark eingestellt werden (3 Einstellungen).

*Bitte benutzen Sie diese Einstellung in Verbindung mit der Digitalkuppfungseinstellung

Digitalkupplung: (Siehe S.18)

Dieses Gerat verfügbar über eine Digitalkupplungsfunktion.

Bei Erreichen der eingestellen Kupp-lungslast stoppt die Schrauberdrehung.

• Bitte benutzen Sie diese Einstellung in Verbindung mit der Wahl des Schlagkraftmodus.

These Digitalkupplung ist nicht für die Steuerung der Genauigkeit des Anzugsmoments vorgesehen.

Beispiel einer ungeeigneten Anwendung:

• Steuerung des Abschaltdrehmoments zum Anziehen von Schrauben und Bolzen für Herstellung und Montage.

Verwenden Sie die Digitalkupplung nicht zum Anziehen von Schraubenmit niedrigem Anzugsmoment in Materiaiien, wie z.B. dunnem Kunststoff.

Beispiele ungeeigneter Anwendungen:

Anziehen von Schrauben in leichtem Stahlblech mit einer Dicke von maxi - mal 0,8 mm.
Anziehen von Schrauben in weichem Oberflächenmaterial, wie z.B. Innenverschalungen.

One-Shot-Schlagfungtion: C (Siehe S.17)

Aktivieren Sie die One-Shot-Schlagfunktion zum leichten Anziehen von Schrauben, um den Schraubenkopf mit der Materiale berfläche bündig zu machen.

Wahlen Sie die für die Anwendung passende Kupplungseinstellung. These Funktion wird verwendet, wenn ständiges Nachjustieren erforderlich ist.

Der Schrauber dreht sich bei jedem Drucken des Elektronikschalters automatisch um etwa eine halbe Umdrehung, und bleibt dann stehen. (Bei Bolzen bleibt er nach etwa 5 Schlagen stehen.)

Wird der Elektronikschalter innerhalb 1 Sekunde nach dem Loslassen erneut gedruckt, wird die One-Shot-Schlagfunktion automatisch aktiviert.

Anzeigelampen im Bedienfeld

Die Anzeigelampen erlöschen in den folgenden Fälle.

• Wenn der Schrauber 5 Minuten lang nicht benutzt wird.
• Wenn der Akku ausgewechselt wird.

Wird der Elektronikschalter erneut gedrückt, leuchten die Anzeigelampen im vorherigen Zustand auf.

Empfohlene Hauptanwendungen und Einstellungsrichtlinien (Siehe S. 18)

• Stimmen Sie den Schlagkraftmodus und die Digitalkapplung auf das für die Anwendung zu verwendende Material und die Schrauben ab.
• Prüfen Sie jeder Modus von Schwach bis Stark, um die endgültige Einstellung

für die Wahl des Schlagkraftmodus und der Digitalkupplung zu ermitteln.

• Wenn Sie Schrauben in Holz eindrehen, verwenden Sie Schrauben von hochstens 90 mm Lange, und vermeiden Sie Knoten im Holzmaterial.
• Um den One-Shot-Schlagfunktion zu benutzen, muss vorher der Schlagkraftmodus gewählt und die Digitalkupplung eingestellt werden.

Wahl des Schlagkraftmodus

Wahlen Sie einen von 3 Schlagkraftmodi (Schwach, Mittel, Stark).

Schlagkraftmodustaste

Drucken Sie die Schlagkraftmodustaste zur Wahl des Schlagkraftmodus. Der Modus wechselt mit jedem Drucken der Taste auf Stark, Mittel oder Schwach. Um automatische Modusumschaltung zu benutzen, halten Sie die Taste mindestens 0,6 Sekunden lang gedrückt. Es wird empfohlen, die Wahl des Schlagkraftmodus in Verbindung mit der Einstellung der Digitalkupplung und der One-Shot-Schlagfungtion zu verwenden. Der Schrauber wurde wertsseitig vom Hersteller auf den Schlagkraftmodus „Stark" eingestellt.

Tabelle für empfohlene Arbeitsrichtlinien

Wenn maximale Leistung im jeweiligen Schlagkraftmodus erforderlich ist, stellen Sie die Kupplung auf den Modus „F".

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H ca. 2.800 U/min (max.)	Für Schlagkraftmodus „Stark“ · Eindrehen langer Holz-schrauben. · Anziehen von Schrauben bei der Installation von Geräten usw.
M ca. 2.500 U/min (max.)	Für Schlagkraftmodus „Mittel“ · Anziehen dūnner Schrauben in hartem Material. · Eindrehen von Maschinen-schrauben bei der Installati-on von Geräten.
S ca. 2.000 U/min (max.)	Für Schlagkraftmodus „Schwac · Installieren von Gipsplatten. · Installieren von Fensterrah-men aus Weichmetall. · Installieren von Innerver-schalungen.

One-Shot-Schlagfunktion

These Funktion ist nutzlich, um den Schraubenkopf mit der Materialoberfläche bündig zu machen.

Jedes Mal, wenn der Elektronikschalter zum Anziehen einer Schraube gedrückt wird, dreht sich der Schrauber um eine halbe Umdrehung*, und bleibt dann auto - matisch stehen.

Der Schrauber führt etwa 5 Schläge aus und bleibt automatisch stehen, wenn der Elektronikschalter zum Anziehen einer Schraube gedrückt wird. Die One-Shot-Schlagfunktion ist auch bei Linksdrehung verfügbar. Die Schlagkraft wird durch die Einstellung des Schlagkraftmodus und der Digitalkupplung festgelegt.

HINWEIS:

• Die One-Shot-Schlagfunktion arbeitet nach dem Schlag. Schrauben können beim Anziehen in weichem Material überdreht werden, da das Werkzeug keine Schläge ausfuhrt.

Verwendung der One-Shot-Schlagfunktion

Wird der Elektronikschalter innerhalb 1 Sekunde nach dem Loslasen wieder ganz durchgedrückt, wird die One-Shot-Schlagfunktion aktiviert. Zur Bestätigung blinkt die One-Shot-Schlag-LED.

Wenn Sie die One-Shot-Schlagfunktion nicht aktivieren woll warten Sie mindes

tens 1 Sekunde nach dem Loslassen des Elektronikschalters.

Um diese Funktion zu benutzen, muss die Bitspitze gegen den Schraubenkopf gedrück gehalten werden.

Wenn die Schraube zuweit übersteht, erhohen Sie die Kupplungseinstellung.

Kontinuierliche Verwendung der One-Shot-Schlagfunktion

Überprüfen Sie die Anwendung anhand der Richtlinientabelle. (Siehe S. 22) Drucken Sie die Schlagkraftmodus-Wahltaste (d) zur Wahl der Einstellung. Wahlen Sie

mit den Tasten (a) die für die Anwendung geeignete Einstellung der Digitalkupplung. Um die One-Shot-Schlagfunktion zu aktivieren, drücken Sie die Taste (c), so dass die Lampe (b) aufleuchtet. Drücken Sie den Elektronikschalter ganz durch, um die Schraube soweit anzuziehen, bis die One-Shot-Schlagfunktion arbeitet. Der Betrag der Einschraubdrehung mit der One-Shot-Schlagfunktion hangt von der Einstellung des Schlagkraftmodus und der Digitalkupplung ab. Um die One-Shot-Schlagfunktion zu deaktivieren, drücken Sie die Taste (c) erneut, so dass die Lampe (b) erlischt.

Digitalkupplung

Die Digitalkupplung stoppt die Schrauberdrehung automatisch, wenn die eingestellte Last erreicht wird. Drucken Sie den Elektronikschalter ganz durch, um die Schrauben anzuziehen, bis die Digitalkupplung in Funktion tritt. Falls der Schraubenkopf nicht bündig mit der Materialoberfläche ist,{lassen Sie den Elektronikschalter los, und drucken Sie ihn innerhalb 1 Sekunde erneut. Dadurch wird die One-Shot-Schlagfungtion ausgelost.

Wahl der Digitalkupplungseinstellung

Überprüfen Sie die Anwendung anhand der Richtlinientabelle. (Siehe S. 22)

Drucken Sie die Schlagkraftmodustaste zur Wahl der Schlagkraft. (Siehe S. 17)

Wahlen Sie mit Hilfe der Digitalkupplungs-Einstelltasten die für die Anwendung geeignete Einstellung.

Die Digitalkupplungseinstellung wird mit jedem Drucken der Taste (+) erhöht.

Mit jedem Drucken der Taste (-) wird die Einstellung verringt.

Digitalkupplungs-Einstellbereich

16 Stufen stehen für die Anpassung an die Anwendung zur Verfügung.

Wenn Sie die Tanten und langer als 0,6 Sekunden gedrückt halten, wird die Einstellung automatisch auf „F“ umgeschaltet. (Die Di

gitalkupplung ist in jedem Schlagkraftmodus abgeschaltet.)

Abschalten der Digitalkupplung

Drucken Sie die Digitalkupplungs-Einstelltasten, um die Einstellung auf „F“ umzuschalten.

HINWEIS:

Wahlen Sie für die Digitalkupplungseinstellung zunachst einen niedrigen Lastwert und den Schlagkraftmodus "Schwach". Erhöhen Sie dann die Einstellung allmählich. Probieren Sie die Einstellung an einem Stück Abfallmaterial aus, um die optimale Einstellung zu ermitteln. Eine zu hohe Einstellung könnte zu Überdrehen der Schrauben führen.
- Halten Sie den Elektronikschalter beim Anziehen einer Schraube ganz durchgedrückt, damit die Digitalkupplung in Funktion tritt. Lassen Sie den Elektronikschalter erst nach dem Ansprechen der Digitalkupplung los.
Die Kupplungseinstellung bleibt unverändert, wenn der Schrauber bei aktivierter Kupplung von Rechts- auf Linksdrehung umgeschaltet wird. Um die volle Leistung fur Linksdrehung zu erhalten,ändern Sie die Anzeige der Kupplungseinstellung auf „F“, und schalten Sie die Digitalkupplung ab.
Der Schrauber wurde werkssheitig vom Hersteller auf volle Leistung ^ Digitalkupplung abgeschaltet) und deaktivierte One-Shot-Schlagfunktion eingestellt.

VORSICHT:

• Wenn die Kupplung auf Stufe 1 oder 2 eingestellt wird, wird der Schlagkraftmodus automatisch auf „Schwach" eingestellt, ohne Rücksicht auf die Anzeige der Schlagkraftmodus-Einstellung.
• Wenn die Kupplung auf Stufe 3 oder 4 eingestellt wird, wird der Schlagkraftmodus automatisch auf „Mittel" eingestellt, selbst wenn die Schlagkraftmodusanzeige auf „Stark" eingestellt ist.

Kupplungseinstellung und Schlagkraftwahl			Schlagkraft-modusan-zeige
1.2	3.4	5~16
Schwach	Mittel Stark		H
Schwach	Mittel Mittel		M
Schwach	Schwach	Schwach	S

Wichtige Hinweise zur Benutzung der Digitalkupplung und One-Shot-Schlagfunktion

Die Digitalkupplungseinstellung kann nur als Richtlinie verwendet werden. Die geignete Einstellung hängt von der Härte des Materials, der auf das Werkzeug ausgeübten Kraft und dem Schraubentyp ab.
- Ungleichmäßige Materialhärte kann je nach der Position auf dem Material zu Unter- oder Überdrehen führen.
- Bei schwachem Akkuzieht der Schrauber die Schrauben möglicherweise nicht voll -ständig an.

Gebrauch

• Wenn Sie Schrauben in Holz eindreten, verwenden Sie Schrauben von hochstens 90 mm Lange, und vermeiden Sie Knoten im Holzmaterial.
  Stimmen Sie den Schlagkraftmodus und die Digitalkupplung auf das zu verwendende Material und die Schrauben ab.
• Fangen Sie bei der Wahl der Digitalkuppfungseinstellung mit einer niedrigen Stufe an, während Sie die optimale Einstellung anhand einer Probeverschraubung (an einem Stück Abfallmaterial) ermittelt. Eine zu hohe Einstellung konnte zu Überdrehen der Schrauben führen.
• Drücken Sie den Elektronikschalter ganz durch, wenn Sie die Digitalkupplung und/oder die One-Shot-Schlagfunktion während eines Arbeitstakts verwenden. Eine zu niedrige Drehzahl durch unzureichen des Druppen des Elektronikschalters konnte zu einer Diskrepanz der Arbeitsergebnisse führen.
• Wenn Sie die Digitalkupplung verwenden, drücken Sie den Elektronikschalter ganz durch, bis die Digitalkupplung anspricht. Lassen Sie den Schalter erst los, nachdem der Schrauber stoppt. Vorzeitiges Loslas -sen des Schalters zum Stoppen der Drehung kann zu unvollständigem Anziehen der Schraube führen. (In thisum Fall muss der Anzugsvorgang wiederholt werden.)

Ungeeignete Anwendungen für diese Funktionen

Anziehen von Schrauben in leicht zerbrechlichem Material, wie z.B. dunnem Kunststoff.
Anziehen von Schrauben in leichtem Stahlblech mit einer Dicke von maximal 0,8 mm.
Anziehen von TEKS-Schrauben in weichem Oberflächenmaterial, wie z.B. Innenverschalungen.

Grund: Die Schlagfunktion erzeugt mechanische Seitewartsschläge. Das Anzugsmoment erhöht sich sofort schrittweise mit jedem Hammerschlag. Daher wird das Anzugsmoment eines Schlagschraubers nicht allmählich erhöht, wie bei einem Bohrschrauber. (Die Genauigkeit ist ebenfalls je nach Material unterschied.)

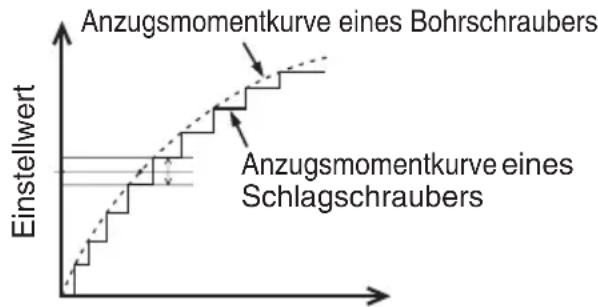

Anzugsmomentkurve eines Schlagschraubers

Anzugsmoment (Last)

Anzugszeit
Schlagzahl

• Steuerung des Anzugsmoments für Schrauben und Bolzen während der Fabrikertigung und Montage.

Grund: Die Digitalkupplung verwendet einen Sensor und Mikrocomputer, um die Last aus der Motordrehzahl zwischen den Schlagen zu ermitteln und dann die Drehung zu stoppen, wenn die Last den Kupplungseinstwert erreicht. Die Ermittlung dieser Last erfordert mindestens 4 oder 5 Schlage. Für Materialien, die eine niedrige Anzuglast er fordern, ist diese Verfahren ungeeignet, da Schlage nicht 4- oder 5-mal auftreten.

Die Digitalkupplung kann nicht genau arbeiten, wenn das Material der Verschraubungsaberfläche weich und das Blech der Verschraubungsbasis hart ist.

Beispiele ungeeigneter Anwendungen:
Befestigen von Gipsplatten auf Hartholz.
Anziehen von Schrauben, die sich in Langle, Durchmesser, Gewinndelegung usw. unterscheiden, aber vom gleichen Typ sind.

Für die richtige Anwendung des Akku

Ni-MH-Akku (EY9201)

• Laden Sie vor der Lagerung den Ni-MH-Akku vollständig auf, damit eine langere Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (104^) . Wenn das Akkupack bei einer Akkuttemperoratur unter 0^ (32^) benutzt wird, funkti

oniert das Werkzeug möglicherweise nicht einwandfrei. In dieser Fall den Akku für einwandfrei Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.

• Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände, welche die Kontakte kurzschreiben können.

Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Bei Betrieb mit einem Ni-MHAkkupack darauf achtenden, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akku

Das Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss das Akkupack erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, sollen den Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.

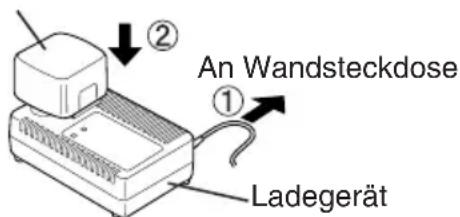

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufla den, um die volle Kapazität zu erreichen.

Ladegerat (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose konnen Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

Akku

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange das Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampe schnell in Grün zu blinken.

2. Wenn der Akku zu kalt ist oder länger Zeit nicht benutzt wurde, leuchtet die Ladekontrolllampe. In thisem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnnt die Ladekontrollamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

4. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschlieben des Netzkabels auf leuchtet oder nach Ablauf der normalen Lade zeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhandler.

HINWEIS:

• Wenn ein kalter Akku (von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwartt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen setzen, wenn mehr als zwei Batterie-Sätze hintereinander aufgela den werden.
• Stecken Sie ihre Finger nicht in Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungssquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akkupack nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

IV. ANZEIGELAMPEN

① Das Ladegerat ist an eine Netzsteckdose.
angeschlossen. Ladebereitschaft hergestellt.
② Ladevorgang lauft
③ Ladevorgangistabgeschlossen
④ Das Akkupack ist warm geworden. DerLadevorgang beginnt wieder, wenn dieTemperatur des Akkupacks gefallen ist.
Keine Ladung möglich.Verstaubt oder Defekt des Akkupacks.

V.WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

VI.ANZIEHDREHMO-MENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und -große sowie Material, auf dem verschraubt wird. Wahlen Sie die Länge der Anziehung entsprechend aus. Referenzwerte sind unter angegeben.

(Sie konnen je nach Anziehbedingungen variieren.)

Faktoren, die das Anzieh-drehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmementschlüssel überprüfen.

1) Spannung

Wenn das Akkupack fast entladen ist, verringert sich die Spannung und das Anziehrehrmoment fällt ab.

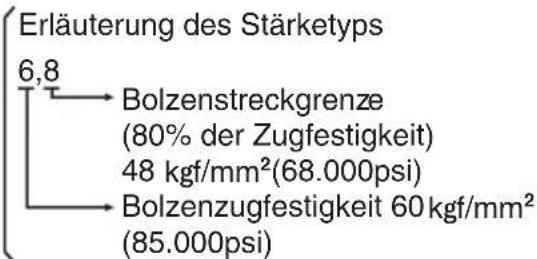

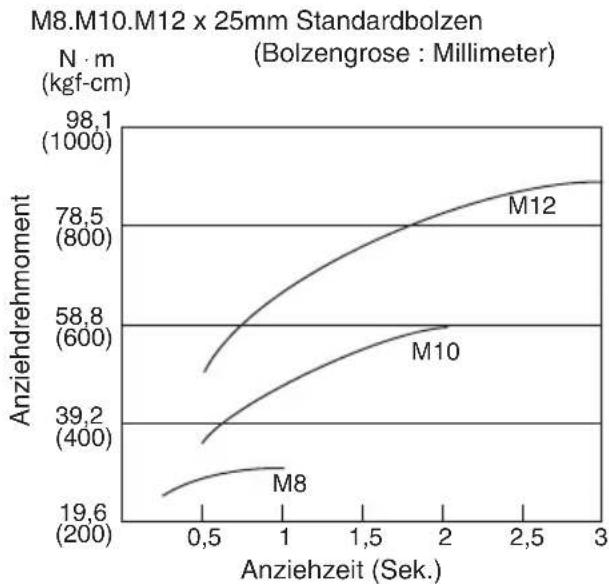

Bedingungen beim Festziehen von Bolzen

Anziehbedingungen

Die folgenden Bolzen werden verwendet. Standardbolzen: Stärkotyp 6,8 HV-Typ 12,9

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser Die MaBe des Bolzendurchmessers beeinfusst das Anziehrehmoment. Das Anziehrehmoment steigt an, wenn der Bolzendurchmesser groBer wird.
4) Anziehbedingungen Das Anziehrehmoment variiert je nach Grad, Lange und Anziehkoeffizient sogan bei gleichen Bolzen (fester Koeffizient

wird vom Hersteller bei der Produktion angegeben).

Das Anziehdremmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
Das Drehmoment wird drasticisch reduziert, wenn der Bolzen und die Mutter anfangen sich zusammen zu drehen.

5) Buchsenspiel Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechs -kant-Konfiguration der Buchse mit falscher Großbe verwendet wird.
6) Schalter (Betriebsschalter) Das Drehmoment wird gesenkt, wenn das Gerät mit einem Schalter verwendet wird, der nicht gänzlich hineingedrückt wurde.
7) Wirkung des Anschlussadapters Das Anziehrehmoment wird durch die Verwendung eines Universalgelenks oder eines Anschlussadapters gesenkt.

VII. ZUBEHÖR

Verwenden Sie nur für die Futtergroße passende Bits.

VIII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7202
Schrauben eindreten	Holzschraube	Φ 3,5 - Φ9,5 mm (1/8" - 3/8")
	Selbstbohrende Schraube	Φ 3,5 - Φ6 mm (1/8" - 1/4")
Schrauben anziehen		Standardschraube: M6 - M12 HV-Schraube: M6 - M10

RICHTLINIENTABELLE

Befestigungs-material (Dicke)

Basismaterial

Schraube(GröBe)

Schlag-kraftmodus

Kupplungsstufenreferenz

H M S

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

24" Material 2 4"

Material

Gipsbauplattenschraubeφ 4,2×75(3/16"×3")

●

●

Sperrholz12 mm (1/2")

2×4" Material

Gipsbauplattenschraubeφ 3,8×28(1/8"×1-1/4")

●

●

●

Gipsplatte12 mm (1/2")

2×4" Material

Gipsbauplattenschraubeφ 3,8×28(1/8"×1-1/4")

●

SPC1,2 mm (1/16")

SPC1,2 mm (1/16")

Selbstbohrende Schraubeφ 4×1,3(3/16"×1/2")

●

●

2×4" Material 2

×4" Material

Schienenschraubeφ 9×50(3/8"×1-15/16")

●

Wenn Sie TEKS-Schrauben in hartes Material eindrehen, verwenden Sie die schwachere Einstellung der Digitalkupplung, um Abrutschen zu vermeiden, weil dadurch die Schraube angeschlagen oder beschädigt werden kann.

Verwenden Sie die One-Shot-Schlagfunktion für das endgültige Anziehen.

Je nach dem Schraubentyp oder der Härte des Materials kann es sein, dass die Schraube nicht vollkommen bündig mit der Oberfläche ist. Wenn Sie mit Schrankbrettern oder anderen dekorativen Materialien arbeiten, bei denen die Schrauben bündig auf der Oberfläche sitzen müssen, verwenden Sie die schwächere Einstellung der Digitalkupplung, um Beschädigung des Materials zu vermeiden, und beenden Sie dann das Anziehen mit der One-Shot-Schlagfungk.

IX. TECHNISCHEDATEN

HAUPTGERÄT

Model EY7202
Motor DC Motor 12 V
Drehzahl ohne Last	Modus „Schwach" 0	- 2000 /min
	Modus „Mittel" 0 - 2450 /min
	Modus „Stark" 0 - 2600 /min
Maximales Drehmoment 120 Nm (1220 kgf-cm, 1060 in-lbs.)
Schlag pro Minute	Modus „Schwach" 0	- 2000 /min
	Modus „Mittel" 0 - 2500 /min
	Modus „Stark" 0 - 2800 /min
Gesamtlänge 167 mm (6-9/16")
Gewicht (mit Akku: EY9201)		1,85 kg (4,1 lbs)

AKKUPACK (EY9201 ist im Lieferumfang enthalten.)

Model	EY9201	EY9200	EY9106, EY9107	EY9101	EY9001, EY9006
Akkuspannung	12V DC (1,2V x 10 Zellen)
Lagerakku	Ni-MH-Akku		Ni-Cd Akku
Kapazität	3,5 Ah	3,0 Ah	2,0 Ah	1,7 Ah	1,2 Ah

AKKU-LADEGERÄT

Modell	EY0110
Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,78 kg (1,72 lbs)
Ladezeit	55 Minuten (EY9201)

HINWEIS:

• Laden Sie keine Ni-Cd-Akkus des Types „Y".
  Die fur these Ladegerat geeigneten Akkus sind auf dem Aufkleber am Ladegerat oder im aktuellen Generalkatalog angegeben.

IX. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

IX. TECHNISCHE GEGEVENS

GEREEDSCHAP

Klasse 1 LED-produkt

Forsigtig: UNDLAD AT STIRRE IND I STRALEN

Ekstra driftsstyrefunktioner

Slagkraftfunktionsknap

Extra driftfunktioner

Snabbreferents till olika functiomer
