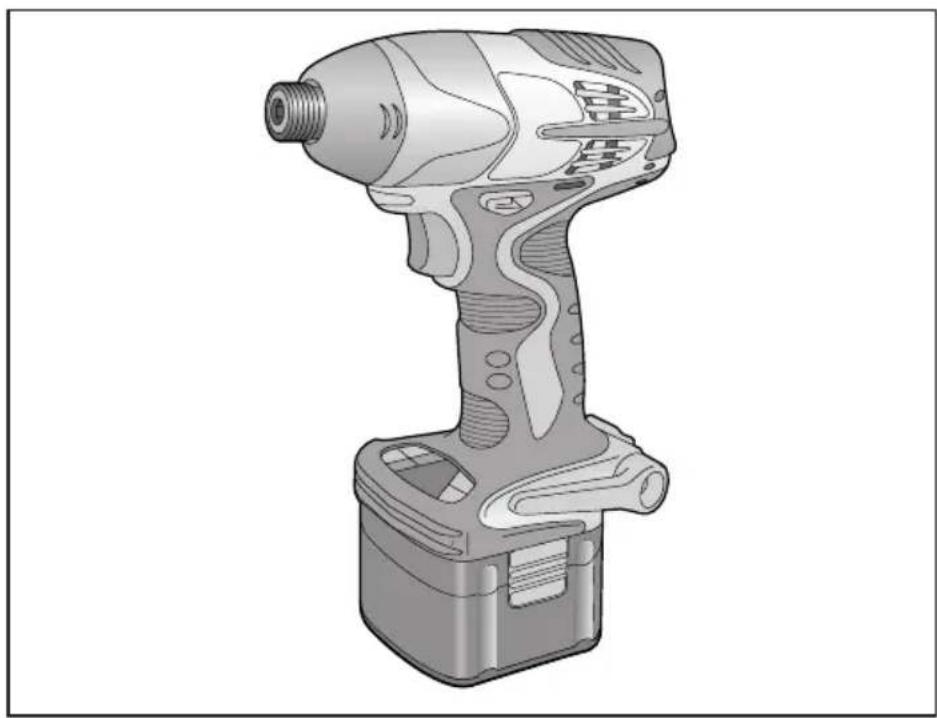

BRUKSANVISNING EY7202 PANASONIC

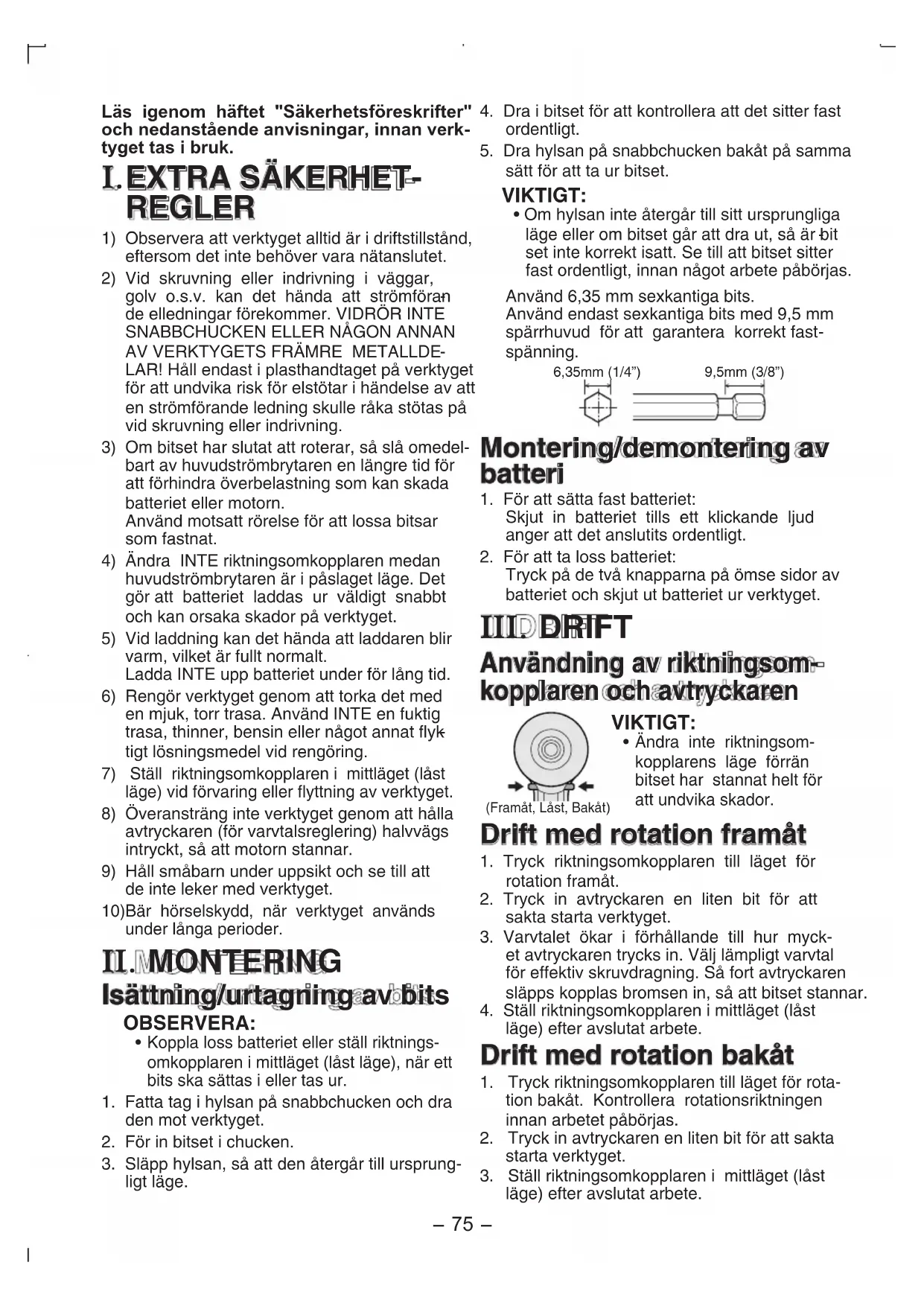

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verk- tyget tas i bruk.

Observera att verktyget alltid är i driftstillstånd, eftersom det inte behöver vara nätanslutet. Vid skruvning eller indrivning i väggar, golv o.s.v. kan det hända att strömföran de elledningar förekommer. VIDRÖR INTE SNABBCHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDE LAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning. Om bitset har slutat att roterar, så slå omedel-bart av huvudströmbrytaren en längre tid för att förhindra överbelastning som kan skada batteriet eller motorn.Använd motsatt rörelse för att lossa bitsar som fastnat. Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget. Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt.Ladda INTE upp batteriet under för lång tid. Rengör verktyget genom att torka det med en mjuk, torr trasa. Använd INTE en fuktig trasa, thinner, bensin eller något annat flyk tigt lösningsmedel vid rengöring.7) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget.

Överansträng inte verktyget genom att hålla avtryckaren (för varvtalsreglering) halvvägs intryckt, så att motorn stannar. Håll småbarn under uppsikt och se till att de inte leker med verktyget.10)Bär hörselskydd, när verktyget används under långa perioder.

Isättning/urtagning av bits OBSERVERA:

Koppla loss batteriet eller ställ riktnings-omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.1. Fatta tag i hylsan på snabbchucken och dra den mot verktyget.2. För in bitset i chucken.3. Släpp hylsan, så att den återgår till ursprung-ligt läge.4. Dra i bitset för att kontrollera att det sitter fast ordentligt.5. Dra hylsan på snabbchucken bakåt på samma sätt för att ta ur bitset. VIKTIGT:

• Om hylsan inte återgår till sitt ursprungliga läge eller om bitset går att dra ut, så är bit set inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas.Använd 6,35 mm sexkantiga bits.Använd endast sexkantiga bits med 9,5 mm spärrhuvud för att garantera korrekt fast spänning.6,35mm (1/4”)9,5mm (3/8”) Montering/demontering av batteri 1. För att sätta fast batteriet:Skjut in batteriet tills ett klickande ljud anger att det anslutits ordentligt.2. För att ta loss batteriet:Tryck på de två knapparna på ömse sidor av batteriet och skjut ut batteriet ur verktyget.

Användning av riktningsom- kopplaren och avtryckaren (Framåt, Låst, Bakåt) VIKTIGT:

Ändra inte riktningsom-kopplarens läge förrän bitset har stannat helt för att undvika skador. Drift med rotation framåt 1. Tryck riktningsomkopplaren till läget för rotation framåt.2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.3. Varvtalet ökar i förhållande till hur myck-et avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning. Så fort avtryckaren släpps kopplas bromsen in, så att bitset stannar.4. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete. Drift med rotation bakåt 1. Tryck riktningsomkopplaren till läget för rota-tion bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.3. Ställ riktningsomkopplaren i mittläget (låst läge) efter avslutat arbete.-

• Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt använd-ning efter batteribyte. LED-ljus VIKTIGT:
• Det inbyggda LED-ljuset är avsett för tem-porär belysning av ett litet arbetsområde.• Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det.När avtryckaren trycks in tänds LED-ljuset och när avtryckaren släpps släcks LED-ljuset automatiskt. Ljuset drar mycket lite ström och påverkar inte skruvdragarens prestanda eller batteri-ets kapacitet.Denna produkt har ett inbyggt LED-ljus.Denna produkt är klassificerad som "LED-produkt klass 1" enligt EN 60825-1.LED-produkt klass 1Viktigt: TITTA INTE RAKT IN I STRÅLEN. Hur bälteskroken används VARNING!
• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada.• Kontrollera med jämna mellanrum att skruven är ordentligt åtdragen. Dra åt den vid behov.• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada.• Se till att återställa bälteskroken till förva-ringsläget, när den inte ska användas, efter-som det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.• Låt inte ett bits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskro-ken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka. Inställning av bälteskro- kens vinkel

1. Skjut bälteskrokens låsknapp 1 åt sidan och håll den i detta läge för att låsa upp bälteskroken.

2. Dra bälteskroken från för-

varingsläget 2 till läget för önskad vinkel.

3. Släpp bälteskrokens lås-

knapp för att låsa fast bäl- teskroken i inställd vinkel.

4. Kontrollera att bälteskrokens låsknapp 3 har

återgått till ursprungsläget och att bälteskroken är ordentligt fast i ett låst läge.

• Bälteskroken kan inte låsas fast i detta läge. Ställ in bälteskroken ordentligt i ett låst läge, innan den används. Återställ bälteskroken till förvaringsläget genom att utföra åtgärderna i punkt 1 till 2 ovan och föra tillbaka bälteskroken. Lås fast bälteskroken enligt åtgärderna i punkt 3 till 4 ovan. Montering av bälteskro- ken på motsatt sida Bälteskroken kan monteras på endera sidan av verktyget.

1. Ställ bälteskroken i förvaringsläget.

2. Lossa skruven genom att vrida den mot-

urs med hjälp av ett mynt eller en vanlig skruvmejsel.

3. Ta loss bälteskroken och för in den i

öppningen på verktygets motsatta sida.

4. Skruva fast skruven medurs och dra åt

den ordentligt. Bälteskroken måste vara i förvaringsläget för att den ska kunna tas loss från verktyget.-

Val av slagkraftsläge:

Slagskruvdragaren är försedd med en slag- kraftsväljare. Genom att trycka lämpligt antal gånger på slagkraftsväljaren är det möjligt att välja mjukt, medelhårt eller hårt slagkraftsläge (3 olika lägen).

Använd denna funktion tillsammans med inställning av digital koppling. Digital koppling:

Slagskruvdragaren är försedd med en digi- tal kopplingsfunktion. Skruvdragaren slutar rotera så fort inställd kopplingsbelastning uppnås.

Använd denna funktion tillsammans med val av slagkraftsläge. Den digitala kopplingen är inte avsedd för reglering av korrekt åtdragningsmoment. Exempel på olämplig tillämpning: Reglering av åtdragningsmoment för avstängning vid åtdragning av skruvar och bultar vid tillverkning och montering. Använd inte den digitala kopplingen vid åtdragning av skruvar med lågt åtdrag

ningsmoment i tunnt plastmaterial e.dyl. Exempel på olämpliga tillämpningar: Åtdragning av skruvar i lättviktig stål- plåt med upp till 0,8 mm tjocklek. Åtdragning av skruvar i material med mjuka ytor, såsom interiöra beklädnads

material. Bitvis slagskruvdragning:

Använd bitvis slagskruvdragning till att dra åt en skruv en liten bit extra tills skruvhu

vudet hamnar jämnt med materialets yta. Välj lämplig kopplingsinställning enligt aktu

ell tillämpning. Denna funktion används vid behov av upprepad omjustering. Varje gång avtryckaren trycks in roterar skruvdragaren ungefär ett halvt varv varefter den stannar automatiskt. (För bultar stannar skruvdragaren efter ungefär 5 slag.) Om avtryckaren trycks in på nytt inom en sekund efter att den har släppts, så kopp

las bitvis slagskruvdragning in igen. Indikeringslysen på kontrollpanelen I följande fall slocknar indikeringslysena:

• När slagskruvdragaren har varit oan- vänd i 5 minuter.

• När batteriet byts ut. Indikeringslysena tänds på nytt enligt senast gällande tillstånd, när avtryckaren trycks in igen. Rekommenderade tillämpningar och inställningar (se sid. 83) Se till att välja lämpligt slagkraftsläge och digital kopplingsinställning i enlighet med aktuellt material och de skruvar som används. Ändra från låga till höga inställningar och kontrollera samtidigt deras verkan för att fastställa lämpligt slagkraftsläge och lämplig digital kopplingsbelastning. Använd skruvar som är kortare än 90 mm och undvik kvistar vid skruvindrag

Bitvis slagskruvdragning kräver att ett slagkraftsläge väljs och att digital kopp

ling ställs in. Val av slagkraftsläge Tre olika slagkraftslägen, mjukt (S), medel- hårt (M) och hårt (H), finns att välja mellan. Slagkraftsväljare Tryck på slagkraftsväljaren för att välja önskat slagkraftsläge. Med vart tryck ändras slag

kraftsläget till hårt, medelhårt och mjukt. Håll väljaren intryckt en stund (minst 0,6 sek.) för att välja automatisk lägesväxling. Det rekom

menderas att slagkraftsläget väljs i kombina

tion med inställning av digital koppling och bitvis slagskruvdragning. Hårt slagkraftsläge är förvalt vid slagskruvdra

garens leverans från fabriken. Tabell över riktlinjer för val av slag- kraftsläge och rekommenderade till- lämpningar Ställ in den digitala kopplingen i läget "F", när maximal effekt krävs för respektive slag

Indikering för slagkraftslägeRekommenderad tillämpning Hårt slagkraftsläge för: åtdragning av långa träskru- var åtdragning av bultar vid monteringsarbeten o.s.v.Ca 2 800 varv/min (max.) Medelhårt slagkraftsläge för: åtdragning av smala skru-var i hårda material åtdragning av maskinskru-var vid monteringsarbetenCa 2 500 varv/min (max.) Mjukt slagkraftsläge för: montering av gipsskivor montering av fönsterkarmar av mjuk metall montering av interiöra beklädnadsmaterialCa 2 000 varv/min (max.) Bitvis slagskruvdragning Denna funktion kan underlätta att få en skruv åtdragen tills skruvhuvudet hamnar jämnt med materialets yta. Skruvdragaren roterar ett halvt varv* och stan-nar därefter automatiskt varje gång avtrycka ren trycks in vid åtdragning av en skruv. Vid åtdragning av en bult sker ungefär 5 stötvisa skruvdragningar, varefter skruvdragaren stan nar automatiskt, om avtryckaren fortsätter att hållas intryckt. Bitvis slagskruvdragning kan även användas vid rotation bakåt. Önskad slagstyrka ställs in genom att välja slagkrafts läge och digital kopplingsinställning. OBSERVERA: ∗ Bitvis slagskruvdragning aktiveras efter normal slagskruvdragning. För hård åtdragning kan uppstå vid åtdragning av skruvar i mjuka material, eftersom verkty get inte sammanpressas. Användning av bitvis slagskruvdragning Släpp avtryckaren och tryck sedan in den helt inom en sekund för att aktivera bitvis slagskruvdragning. LED-lampan för bitvis slagskruv dragning blinkar.Vänta i minst en sekund efter att avtryckaren har släppts, när bitvis slag skruvdragning inte ska användas.Se till att bitsspetsen hålls tryckt mot skruvhu-vudet, när bitvis slagskruvdragning används.Höj den digitala kopplingsinställningen, om skruven sticker ut en längre bit. Användning av upprepad bitvis slagskruvdragning

Ta tabellen över rekommenderade tillämpning-ar och inställningar (se sid. 83) till hjälp för att fastställa lämpliga inställningar enligt aktuell till-lämpning. Tryck på slagkraftsväljaren ( ) för att välja önskat slagkraftsläge. Använd knapparna för inställning av digital koppling ( ) till att ställa in den digitala kopplingen i enlighet med aktu-ell tillämpning. Tryck på knappen för bitvis slag-skruvdragning ( ), så att den tillhörande LED-lampan ( ) tänds, för att koppla in bitvis slag-skruvdragning. Tryck in avtryckaren helt för att reglera skruvåtdragningen tills bitvis slagskruv-dragning aktiveras. Antalet rotationer med bitvis slagskruvdragning beror på valt slagkraftsläge och digital kopplingsinställning. Koppla ur bitvis slagskruvdragning genom att trycka en gång till på knappen för bitvis slagskruvdragning ( ), så att den tillhörande LED-lampan ( ) slocknar. Digital koppling Den digitala kopplingen stoppar automatiskt skruvdragarens rotation, när en viss förinställd belastning uppnås. Tryck in avtryckaren helt för att dra åt en skruv tills den digitala kopplingen aktiveras. Om skruvhuvudet inte har hamnat jämnt med materialets yta, så släpp avtrycka-ren och tryck in den igen inom en sekund för att aktivera bitvis slagskruvdragning. Val av digital kopplingsinställning Ta tabellen över rekommenderade tillämp-ningar och inställningar (se sid. 83) till hjälp för att fastställa lämpliga inställningar enligt aktuell tillämpning.Använd slagkraftsväljaren till att välja lämp-ligt slagkraftsläge (se sid. 77).Använd knapparna för inställning av digi-tal koppling till att välja önskad digital kopp-lingsinställning för aktuell tillämpning.Tryck på plusknappen (+) för att höja den digi-tala kopplingsinställningen.Tryck på minusknap-pen (–) för att sänka den digitala kopplingsinställ-ningen. Inställningsområde för digital koppling Den digitala kopplingen kan ställas in på något av värdena 1 till 16 för anpassning till aktuell tillämpning.-

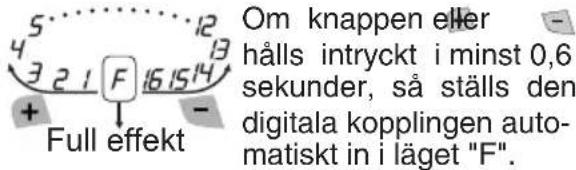

Full effekt Om knappen eller hålls intryckt i minst 0,6 sekunder, så ställs den digitala kopplingen auto- matiskt in i läget "F". (Den digitala kopplingen kopplas ur i res- pektive slagkraftsläge.) Urkoppling av digital koppling Tryck på någon av knap- parna för inställning av digital koppling tills inställ- ningen ändras till "F". OBSERVERA: Börja med att välja en låg inställning och ett mjukt slagkraftsläge vid inställning av den digitala kopplingen. Välj därefter gradvis en högre inställning. Prova först varje inställning på en spillbit av det aktu- ella materialet tills optimal inställning har fastställts. För hög inställning kan resultera i att skruvar dras åt för hårt. Dra åt varje skruv genom att hålla avtryck- aren helt intryckt ända tills den digitala kopplingen aktiveras och skruvdragaren stannar. Släpp inte avtryckaren förrän den digitala kopplingen har aktiverats. Kopplingsinställningen förblir densamma vid ändring av skruvdragarens riktning från rotation framåt till rotation bakåt medan den digitala kopplingen är inkopplad. Ändra kopplingsinställningen till läget "F", så att den digitala kopplingen kopplas ur, för att använda rotation bakåt med full effekt. Läget "F" för full effekt (digital koppling urkopplad) och bitvis slagskruvdragning urkopplat är förvalt vid slagskruvdragarens leverans från fabriken. VIKTIGT: När den digitala kopplingen ställs in i läget 1 eller 2 väljs automatiskt mjukt slagkrafts- läge, oberoende av vilket slagkraftsläge som var valt tidigare. När den digitala kopplingen ställs in i läget 3 eller 4 väljs automatiskt medelhårt slagkraftsläge, om hårt slagkraftsläge var valt tidigare. Kopplingsinställning och effektiv slagstyrka Indikering för slagkraftsläge Mjuk Medel Hård

Viktiga anmärkningar gällande användning av digital koppling och bitvis slagskruvdragning Angivna värden för digital kopplingsinställ- ning bör endast användas som riktlinje. Lämplig inställning varierar beroende på hur hårt materialet är, hur mycket styrka som anbringas på verktyget och vilken typ av skruv som används. Material med ojämn hårdhet kan resultera i att skruvar dras åt för lite eller för mycket beroende på var i materialet de skruvas in. Om batterikapaciteten är låg kan det hända att skruvdragaren inte kan dra åt en skruv helt. Angående användning Använd skruvar som är kortare än 90 mm och undvik kvistar vid skruvindragning i trä

material. Se till att välja lämpligt slagkraftsläge och digi- tal kopplingsinställning i enlighet med aktuellt material och de skruvar som används. Prova först med en låg och därefter gradvis med en allt högre inställning av den digitala kopplingen (på en spillbit av materialet) tills lämplig inställning uppnås. För hög inställning kan resultera i att skruvar dras åt för hårt. Tryck in avtryckaren helt vid varje manövre- ringsmoment, när digital koppling och/eller bitvis slagskruvdragning används. Intryck

ning av avtryckaren till lägen för lägre varv

tal kan ge avvikande arbetsresultat. Håll avtryckaren helt intryckt tills den digitala kopplingen aktiveras vid användning av digital koppling. Släpp inte avtryckaren förrän skruv

dragaren har slutat rotera. Om avtryckaren släpps och rotationen avbryts innan åtdrag

ningen av en skruv är klar, så kan det hända att skruven inte dras åt ordentligt. (Starta i så fall om skruvdragningen från början.)-

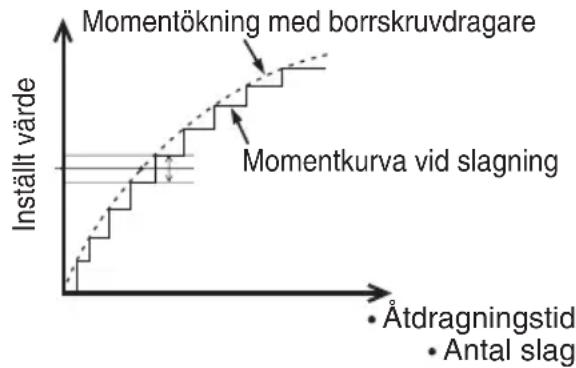

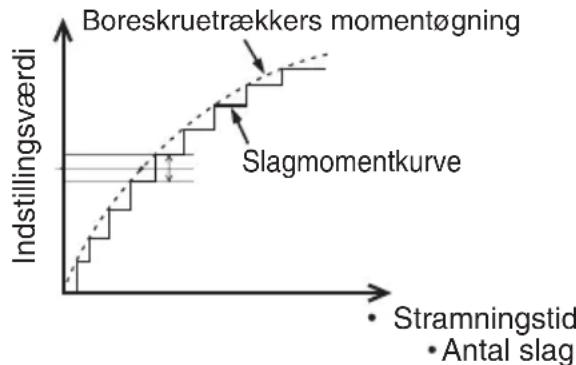

Tillämpningar som inte rekom- menderas för dessa funktioner Åtdragning av skruvar i bräckliga material, såsom tunna plaster.Åtdragning av skruvar i lättviktig stålplåt med upp till 0,8 mm tjocklek.Åtdragning av TEKS-skruvar i material med mjuka ytor, såsom interiöra bekläd nadsmaterial. Anledning: Slagning sker med mekanisk ver-kan i sidled. Åtdragningsmomentet ökar ome delbart steg för steg medan slagning pågår. Därför ökas inte åtdragningsmomentet med slagskruvdragaren allmänt på samma sätt som med en borrskruvdragare. (Noggrannhe ten varierar också beroende på materialet.) Åtdragningstid Antal slag Momentkurva vid slagning Åtdragningsmoment (belastning)Momentökning med borrskruvdragareInställt värdeMomentkurva vid slagningReglering av åtdragningsmoment för skruvar och bultar vid fabrikstillverkning och montering. Anledning: Den digitala kopplingen använ-der sig av en sensor och en mikrodator till att beräkna antalet motorvarv mellan varje slag och därigenom avgöra belastningens stor lek, varefter den stoppar rotationen när belast ningen når inställd kopplingsbelastning. För att belastningen ska kunna avgöras krävs minst 4 eller 5 slag. Material som endast kräver låg belastning för åtdragning av skruvar lämpar sig därför inte för användning av den digitala kopplingen, eftersom 4 eller 5 slag då inte all tid hinner inträffa.Den digitala kopplingen kan inte fungera korrekt, om det anslutande ytmaterialet är mjukt medan fixeringsbasen är hård. Den digitala kopplingen kan till exempel inte användas för följande tillämpningar:Fastskruvning av gipsskivor i hårda träslag. Åtdragning av skruvar med varierande längd, diameter, gängavstånd etc., även om det är samma typ av skruvar. Korrekt hantering av batteriet Ni-MH-batteri (EY9201)

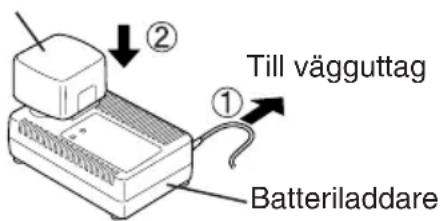

• Ladda upp Ni-MH-batteriet helt innan du läg-ger undan det. Dess livslängd förbättras då.• Temperaturen i omgivningen skall vara mel-lan 0˚C och 40˚C. Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.• När ett Ni-MH-batteri används måste du se till att platsen har god ventilation. Batteriets livslängd Batteriet har en begränsad livslängd. Om bat-teriets kapacitet är extremt kort efter att ha lad dats ordentligt, skall det bytas ut mot ett nytt. Batteriåtervinning ANMÄRKNING: Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön. Laddning OBSERVERA: När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.Batteriladdare (EY0110)1. Anslut laddaren till ett vägguttag. OBSERVERA: Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.2. Sätt i batteriet ordentligt i laddaren. BatteriBatteriladdareTill vägguttag Under laddningen lyser laddningslampan.För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort ladd

ningsfunktionen när laddningen är färdig.• Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte ladd-ningen. Den orange "standby"-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.4. När laddningen är avslutad börjar laddnings-lampan blinka hastigt i grönt.5. Laddningslampan tänds om batteriet är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av batteriet att ta något längre än den normala laddningstiden.• Vid isättning av ett fulladdat batteri i lad-daren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.6. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden. OBSERVERA:

• När du ska ladda ett kallt batteri (under 5˚C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteriet inte laddas till fullo. Kyl ner laddaren om du tänker ladda mer än två batteri i följd.• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter. VIKTIGT: Iaktta följande för att förhindra brand och andra skador.• Använd inte en motordriven generator som strömkälla.• Täck inte över ventilationshålen på lad-daren och batteriet.• Koppla loss batteriladdaren från väggut-taget, när den inte ska användas.

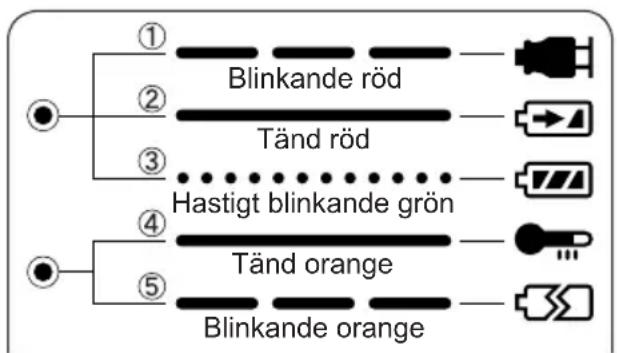

. LAMPINDIKATIONER Blinkande rödTänd rödHastigt blinkande grönTänd orangeBlinkande orangeLaddaren är ansluten till vägguttaget. Redo för laddning.Laddning pågår.Laddningen är klar. Batteriet är för varmt. Laddningen star- tar när batteriet har svalnat. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring. VI. ÅTDRAGNINGSMOMENT Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid. Här nedan anges olika referensvärden. (Värdena kan variera beroende på åtdragn- ingsförhållanden.) Faktorer som påverkar åtdrag- ningsmomentet Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åtdragningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

När batteriet håller på att laddas ur sjun

ker spänningen, vilket medför att åtdrag

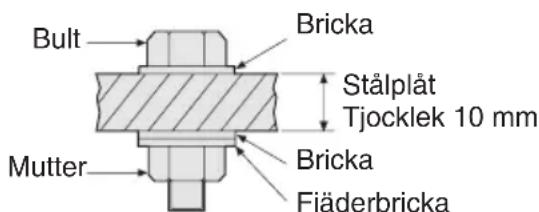

ningsmomentet sjunker. Bultåtdragningsförhållanden

Bult MutterBrickaStålplåtTjocklek 10 mmBrickaFjäderbricka Åtdragningsförhållanden

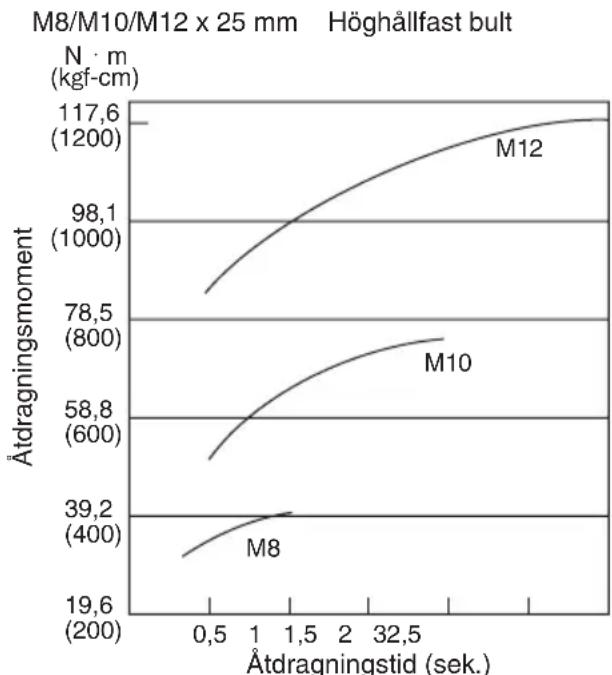

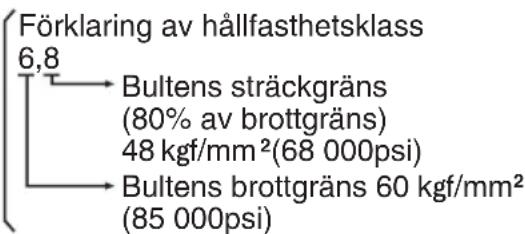

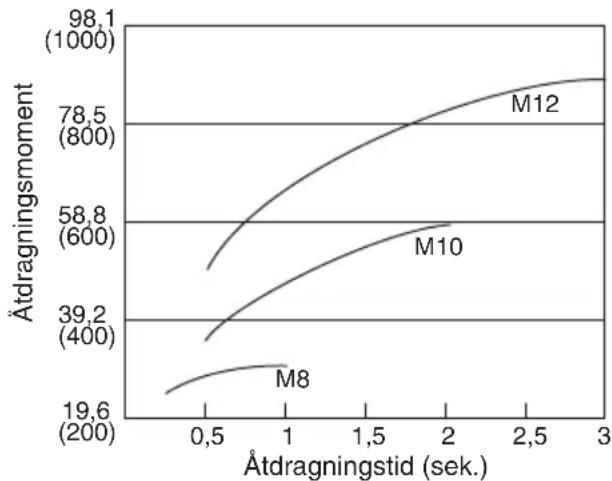

• Följande bultar används. Standardbult: hållfasthetsklass 6,8 Höghållfast bult: hållfasthetsklass 12,9 Förklaring av hållfasthetsklass 6,8 Bultens sträckgräns (80% av brottgräns)

Längre åtdragningstid ger ökat åtdrag

ningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkor

tar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdrag

ningsmomentet. I allmänhet gäller att åtdragningsmomentet ökar ju större bultdiametern är.

4) Åtdragningsförhållanden

Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion). Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), bero

ende på materialets ytbehandling. Vridmomentet minskar avsevärt när bult och mutter börjar rotera tillsammans.

Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.

6) Avtryckare (Avtryckare med variabel varv-

talsreglering) Vridmomentet minskar vid användning av slagskruvdragaren utan att avtryckaren har dragits ut helt.

7) Effekten av en anslutningsadapter

Åtdragningsmomentet minskar vid använd

ning av en universalkoppling eller en anslut

ningsadapter. VII . TILLBEHÖR Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.-

1,3 (3/16" 1/2") 2 x 4 tums material 2 x 4 tums material Träskruv med fyrkanthuvud

(3/8" 1-15/16")OBSERVERA: • Vid indragning av TEKS-skruvar i hårda material bör en lägre digital kopplingsinställning användas för att undvika slirningar som kan flisa eller skada skruven. Slutför en åtdragning med hjälp av bitvis slagskruvdragning.• Beroende på typen av skruv eller materialets hårdhet kan det hända att skruvhuvudet inte hamnar jämnt med materialets yta vid åtdragning av en skruv. Vid arbeten med skåpskivor och andra mer dekorativa inredningsmaterial, där det är viktigt att skruvarna sitter slätt med ytan, bör en lägre digi-tal kopplingsinställning användas för att undvika att skada materialet och bitvis slagskruvdragning användas till att avsluta skruvdragningen.

SLAGSKRUVDRAGARE Modell EY7202Motor 12 V likströmsmotorTomgångsvarvtalMjukt slagkraftsläge 0 - 2000 /minMedelhårt slagkraftsläge0 - 2450 /minHårt slagkraftsläge 0 - 2600 /minMaximalt vridmoment 120 Nm (1220 kgf-cm)Slag per minutMjukt slagkraftsläge 0 - 2000 /minMedelhårt slagkraftsläge0 - 2500 /minHårt slagkraftsläge 0 - 2800 /minTotal längd 167 mmVikt (inkl. batteriet EY9201) 1,85 kg-

• Ladda inte nickelkadmiumbatterier av Y-typ.

• Angående vilka batterier som är tillämpliga för batteriladdaren hänvisas till etiketten på lad- daren eller senaste produktkatalog.-
