Varumärke	Panasonic
Modell	EY503
Produkttyp	Batteridriven skruvdragare och borrmaskin
Total längd	239 mm
Vikt (med batteri)	0,4 kg
Strömförsörjning	Laddningsbart Ni-Cd-batteri 2,2 V (1,2 V × 2 celler)
Kompatibla batterimodeller	EY9021, EY903
Kompatibel laddare	EY0020, RE503
Standard laddningstid	1 timme
Varvtal utan belastning (LÅG)	220 min⁻¹ (rpm)
Varvtal utan belastning (HÖG)	400 min⁻¹ (rpm)
Max. vridmoment (LÅG)	2,9 Nm (30 kg-cm)
Max. vridmoment (HÖG)	1,5 Nm (15 kg-cm)
Max. vridmoment (läge 5)	2,0 Nm (20 kg-cm)
Antal kopplingslägen	6 (läge 1 till 5 + direkt)
Max. borrdiameter (metall)	2 mm (5/64")
Sexkantigt drivaxelskaft	6,35 mm (1/4")
Huvudfunktioner	Borrning, skruvdragning, användning som manuell skruvmejsel med strömbrytaren i OFF-läge
Underhåll och rengöring	Rengör med en torr och ren trasa; använd inte vatten, lösningsmedel eller flyktiga rengöringsmedel
Säkerhet	Använd skyddsglasögon; vidrör inte chucken eller metalldelar om borret kan komma i kontakt med en elektrisk ledning; använd plasthandtaget
Reservdelar och reparerbarhet	Laddningsbart batteri (EY9021/EY903), laddare (EY0020/RE503); batteri med begränsad livslängd

Vanliga frågor - EY503 PANASONIC

Hur ändrar man rotationshastigheten?

Använd varvtalsväljaren (C) som sitter på verktyget. Läge LÅG motsvarar 220 rpm (högt vridmoment), läge HÖG motsvarar 400 rpm (lågt vridmoment). Kontrollera alltid läget innan drift.

Hur använder man skruvdragaren som manuell skruvmejsel?

Sätt huvudströmbrytaren (E) i läge OFF. Verktyget kan då användas manuellt. Chucken kan ha ett litet glapp, vilket är normalt. Detta gör det möjligt att dra åt en skruv med ett högre vridmoment än det inställda maxvridmomentet eller att lossa en fastskruvad skruv.

Vad är batteriets laddningstid?

Standard laddningstid är cirka 1 timme. För första laddning eller efter längre tids förvaring, ladda batteriet i cirka 24 timmar för att uppnå full kapacitet.

Vad gör man om batteriet inte laddas?

Kontrollera först att batteriets och laddarens kontakter är rena. Se till att batteriet är korrekt isatt i laddaren. Om laddindikatorn inte tänds eller inte släcks efter 2 timmar, kontakta din återförsäljare för att få laddaren kontrollerad.

Hur rengör man skruvdragaren?

Rengör verktyget med en torr och ren trasa. Använd varken vatten, lösningsmedel eller flyktiga rengöringsmedel.

Vilka säkerhetsåtgärder bör vidtas?

Använd skyddsglasögon vid längre tids användning. Vidrör inte chucken eller metalldelar om borret kan komma i kontakt med en elektrisk ledning. Använd plasthandtaget för att undvika elektriska stötar.

Hur ställer man in vridmomentet?

Vrid kopplingshandtaget (B) till önskat läge: läge 1 är minsta vridmoment, läge 5 är max. I läge 6 glider inte kopplingen och vridmomentet är direkt. Använd en momentnyckel för att kontrollera exakt vridmoment.

Vad är batteriets livslängd?

Laddningsbara batterier har begränsad livslängd. Om drifttiden blir mycket kort efter full laddning, byt ut batteriet mot ett nytt (modell EY9021 eller EY903). Extrema temperaturer minskar kapaciteten.

Hur återvinner man batteriet vid livslut?

För att skydda miljön, lämna det förbrukade batteriet på en officiell insamlingsplats eller, i Schweiz, hos återförsäljaren. Kasta det inte i hushållssoporna.

Vilka borr kan jag använda?

Använd borr med sexkantigt skaft på 6,35 mm (1/4 tum). Se figur 2 i bruksanvisningen för rekommenderade borr. Maximal borrdiameter i metall är 2 mm.

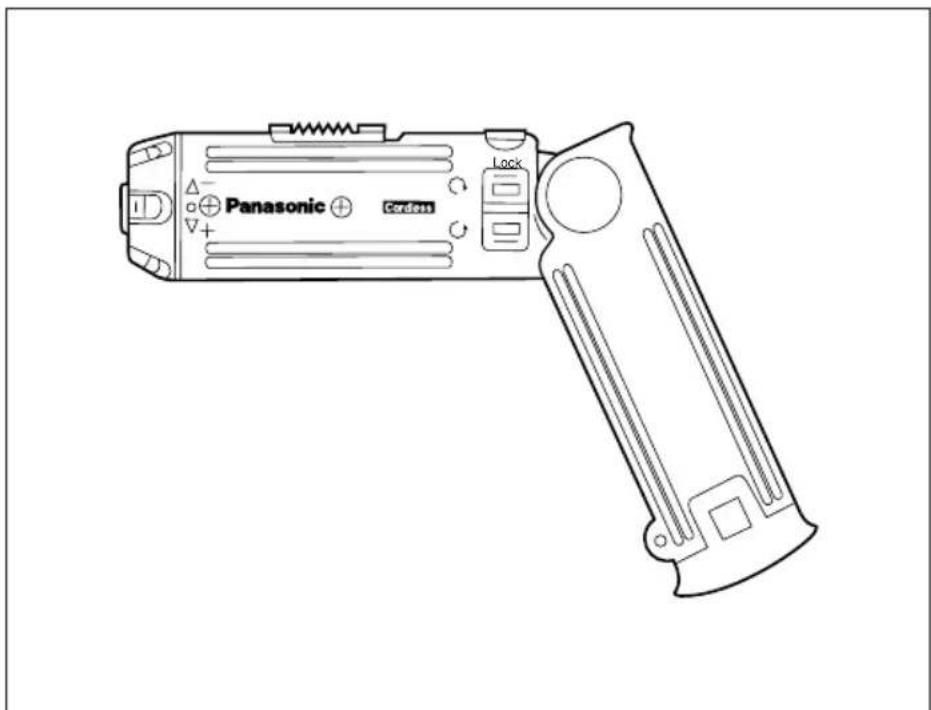

BRUKSANVISNING EY503 PANASONIC

Laddningsbar borr/skruvdragare

Oppladbar drill og skrutrekker

Ladattava porakone/ruuvinvaannin

EY6220 EY503

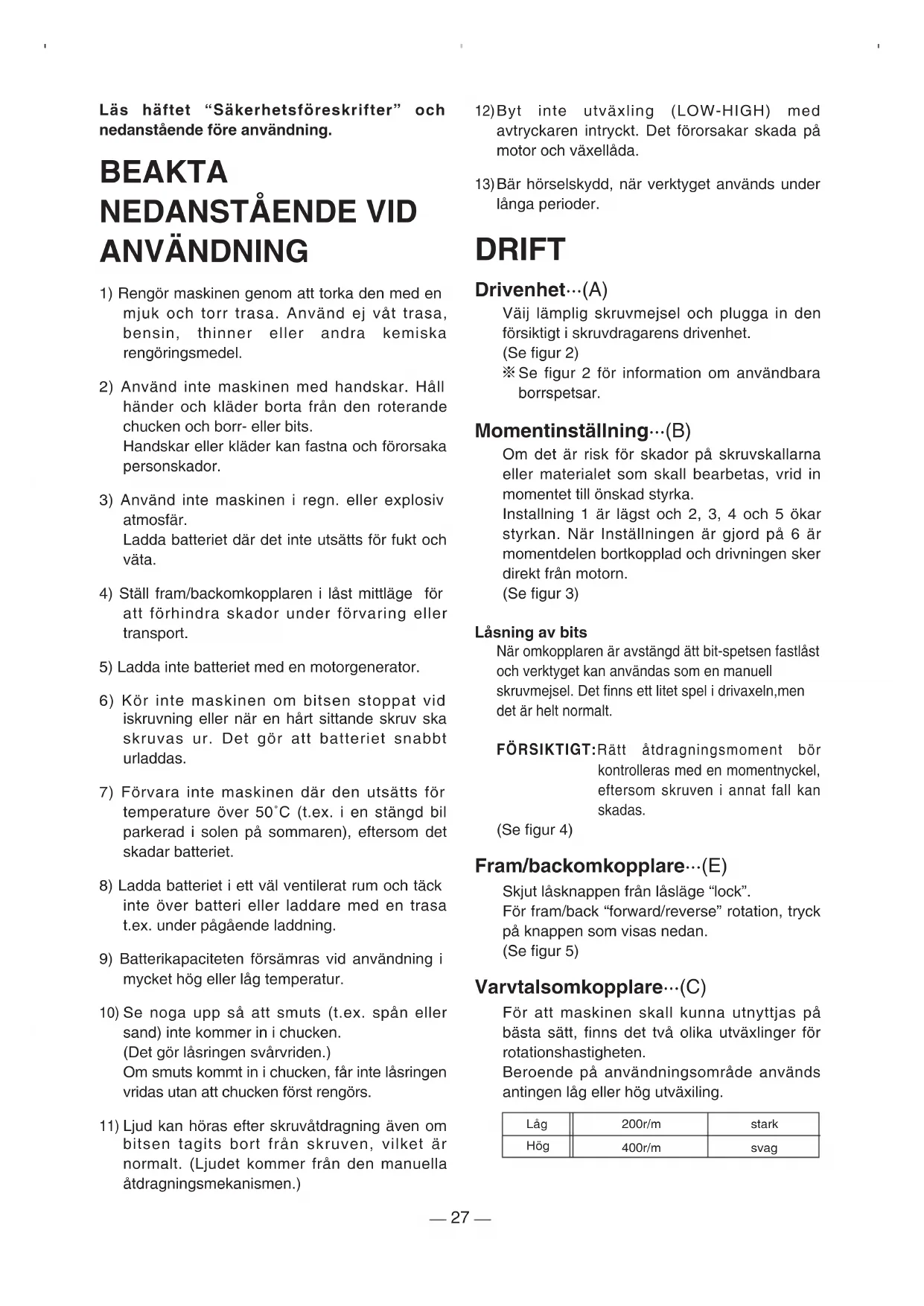

Läs hättet "Sakerhetsforeskrifter" och nedanständende fore användning.

BEAKTA NEDANSTÄENDE VID ANVÄNDNING

1) Rengör maskinen genom att torka den med en mjuk och torr trasa. Använd ej vát trasa, bensin, thinner aller andra kemiska rengöringsmedel.
2) Använd inte maskinen med handscar. Håll händer och kläder borta från den roterande chucken och borr-ller bits. Handscar eller kläder kan fastna och fororsaka personskador.
3) Använd inte maskinen i regn. eller explosiv atmosalfar. Ladda batteriet dar det inte utsats for fukt och vata.
4) Ställ fram/backomkopplaren i LAST mittläge for att forbindra skador under forvaring uller transport.
5) Ladda inte batteriet med en motorgenerator.
6) Kor inte maskinen om bitsen stoppat vid iskruvning eller nar en hart sittande skruv skaskruvas ur. Det gor att batteriet snabbt urladdas.
7) Forvara inte maskinen där den utsäts for temperature over 50^ (t.ex. i en stängd bil parkerad i solen på sommaren), eftersom det skadar batteriet.
8) Ladda batteriet i ett vãl ventilerat rum och tãck inte over batteri eller laddare med en trasa t.ex. under pagäende laddning.
9) Batterikapaciteten forsamras vid anvandning i mycket hog eller lag temperatur.
10) Se noga upp sa att smuts (t.ex. span aller sand) intekommen in i chucken. (Det gor lasringen svarvriden.) Om smuts kommt in i chucken, far inte lasringen vridas utan att chucken forst rengors.
11) Ljud kan höras after skruvåtdragning även om bitsen tagits bort fran skruven, vilket ár normalt. (Ljudetkommen fran den manuella Åtdragningsmekanismen.)

12)Byt inte utväxling (LOW-HIGH) med avtryckaren intryckt. Det Förorsakar skada pa motor och växellåda.
13) Bär hörskénydd, nar verktyget används under länge perioder.

DRIFT

Drivenhet…(A)

Väij lamplig skruvmejsel och plugga in den forsiktigt i skruvdragarens drivenhet.

(Se figur 2)

※ Se figur 2 für information om användbara borrspetsar.

Momentinstalling…(B)

Om det ar risk for skador pa skruvskallarna.
eller materialet som skull bearetas, vrid in
momentet till onskad styrka.

Installing 1 ar lagst och 2, 3, 4 och 5 ökar styrkan. När Installingen ar gjord på 6 ar momentdelen bortkopplad och drivningen sker direkt frän motorn.

(Se figur 3)

Låsning av bits

När omkopplaren ar avständd att bit-spetsen fastlåst och verktyget kan användas som en manuell skruvmejsel. Det finns ett litet spel i drivaxeln,men det ar helt normalt.

FÖRSIKTIGT: Ratt atdragningsmoment bör kontrolleras med en momentnyckel, eftersom skruven i annat fall kan skadas.

(Se figur 4)

For att maskinen skall kunna utnyttjas pa basta satt, finns det tvø olika utvæxlinger for rotationshastigheten.

Beroende på användningsområde används,
antingen lag eller hog utväxiling.

Låg	200r/m	stark
Hög	400r/m	svag

Kontrollera att Du har valt ratt rotationshastigkeit for skruvning resp. boring genom att kora maskinen obelastad. (Se figur 6)

Låsknapp…(D)

After anvandning, satt lasknappen i lage "lock". (Se figur 7)

Batteri (EY9021/EY903)…(F)

Tryck in batteriets lasknappar for att ta bort det fran maskinen.

Ladda batteriet i laddare EY0020.

After avslutad laddning (1 timme) skull batteriet tagas ur laddaren och skjutas in i maskinen.

Användes maskinen i mycket kall erler varm temperatur forbkortas drifttiden per laddning.

Batteriets livsländg

Batteriet har en begränsad livslängd. Om batteriets kapacitet ar extrem kort after att ha laddats ordentlich, skall det bytas ut mot ett nytt.

OBS! Under mycket varma eller kalla forhällanden reduceras batteriets kapacitet per laddning.

Tänk på att NiCd-batterier ar miljöfarliga. Gamla batterier skall lamnas in for atervinning enlgit svenska lag.

Batteriätervinning

Av miljohansyn och Återvinningskäl bör du alltid lamna in batteriet på en kommunal insamlingsplats, om en sādan forekommer.

Batteriladdare (EY0020/RE503)…(H)

Tryck fast batteriet i laddaren.

Laddningslampan lyser under laddningen. En inbyggd cmkopplare slar ifran strommen automatiskt after avslutad laddning for att undvika overladfdning.

Om laddningslampan ej lyser, kontrollera att kontakterna ar rena och att batteriet ar ordentlich inskjutet.

Lat batteriet svalna fore laddning.

Laddningslampan slocknar after avslutad laddning.

Laddningsdatiden kan variera beroende pa natspanninger.

Om ett fulladdat batteri statts i laddaren kan lampan lysa. Detta ar normalt.

Ladda inte batteriet i temperaturer under 0^ ell er over 40^

Batteriets temperatur stiger vid användning. Det laddas目前国内 den normalatiden om det laddas omedelbart after användning.

TA BORT BATTERIET EFTER AVSLUTAD LADDNING och satt tillbaka det i maskinen.

Om laddningslampan ej tandsgenast after nātanslutting ellr slocknar after 2 timmars laddning, skall auktoriserad verkstad kontaktas.

Använd endast foreskriven laddare vid laddning. Laddaren fär ej anvandas till laddning av andra foremål.

OBSERVERA:

• Använd inte en motorgenerator som strömkälla.
• Se till att inte täcka over ventilationshålen på laddaren och batteripaketet.
• Koppla bort laddaren dä den inte används.

TEKNISKA DATA

Maskin (EY6220/ EY503)

Motor 2,4 V likspanning
Tomgängs varvital	Låg: 200 r/m Hög: 400 r/m
Maximal diameter für borning i metall	2 mm (5/64")
Maximalt vridmoment	Låg: 2,9 Nm Hög: 1,5 Nm
Totallängd 239 mm
Vikt 0,4 kg

Batteri (EY9021/EY903)

Typ Ni-Cd
Spanning 2,4 V DC (1,2 ×2 ceiler)

Laddare (EY0020/RE503)

Inspannning 230 V AC 50Hz
Utpänning 2,4 V DC
Vikt 0,7 kg

OBSERVERA: Angäende vilka batterier som ar tillampliga for batteriladdaren Hanvisas till etiketten på laddaren eller senaste produktkatalog.

Ni-Cd

Tänk på att Ni-Cd-batterier ar miljofarliga. Gamla batterier skall lämnas in for atervinning enlgit lag.
