Marca	Panasonic
Modelo	EY503
Tipo de producto	Atornillador y taladro a batería
Longitud total	239 mm
Peso (con batería)	0,4 kg
Alimentación	Batería recargable Ni-Cd 2,2 V (1,2 V × 2 celdas)
Modelos de batería compatibles	EY9021, EY903
Cargador compatible	EY0020, RE503
Tiempo de carga estándar	1 hora
Velocidad sin carga (LOW)	220 min⁻¹ (rpm)
Velocidad sin carga (HIGH)	400 min⁻¹ (rpm)
Par máx. (LOW)	2,9 Nm (30 kg-cm)
Par máx. (HIGH)	1,5 Nm (15 kg-cm)
Par máx. (posición 5)	2,0 Nm (20 kg-cm)
Número de posiciones de embrague	6 (posiciones 1 a 5 + directo)
Diámetro máx. de perforación (metal)	2 mm (5/64")
Eje de accionamiento hexagonal	6,35 mm (1/4")
Funciones principales	Perforación, atornillado, uso como destornillador manual con interruptor en posición OFF
Mantenimiento y limpieza	Limpiar con un paño seco y limpio; no usar agua, disolvente ni producto volátil
Seguridad	Usar gafas de protección; no tocar el portabrocas ni las partes metálicas en caso de contacto con un cable eléctrico; usar el mango de plástico
Piezas de repuesto y reparabilidad	Batería (EY9021/EY903) recargable, cargador (EY0020/RE503); batería de vida útil limitada

Preguntas frecuentes - EY503 PANASONIC

¿Cómo cambiar la velocidad de rotación?

Utilice el selector de velocidad de rotación (C) ubicado en la herramienta. La posición LOW corresponde a 220 rpm (par alto), la posición HIGH a 400 rpm (par bajo). Verifique siempre la posición antes de poner en funcionamiento.

¿Cómo usar el atornillador como destornillador manual?

Ponga el interruptor principal (E) en la posición OFF. La herramienta puede entonces usarse manualmente. El portabrocas puede presentar un ligero juego, lo cual es normal. Esto permite apretar un tornillo con un par superior al par máximo ajustado o desatornillar un tornillo atascado.

¿Cuál es el tiempo de carga de la batería?

El tiempo de carga estándar es de aproximadamente 1 hora. Para una primera carga o después de un almacenamiento prolongado, cargue la batería durante aproximadamente 24 horas para alcanzar la capacidad máxima.

¿Qué hacer si la batería no se carga?

Primero verifique que los contactos de la batería y del cargador estén limpios. Asegúrese de que la batería esté bien insertada en el cargador. Si el indicador de carga no se enciende o no se apaga después de 2 horas, contacte a su distribuidor para que revise el cargador.

¿Cómo limpiar el atornillador?

Limpie la herramienta con un paño seco y limpio. No use agua, disolvente ni producto de limpieza volátil.

¿Cuáles son las precauciones de seguridad a tomar?

Use gafas de protección durante un uso prolongado. No toque el portabrocas ni las partes metálicas si la broca puede entrar en contacto con un cable eléctrico. Use el mango de plástico para evitar descargas eléctricas.

¿Cómo ajustar el par de apriete?

Gire el mango del embrague (B) a la posición deseada: la posición 1 es el par mínimo, la posición 5 es el máximo. En la posición 6, el embrague no desliza y el par es directo. Use una llave dinamométrica para verificar el par exacto.

¿Cuál es la vida útil de la batería?

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se vuelve muy corto después de una carga completa, reemplace la batería por una nueva (modelo EY9021 o EY903). Las temperaturas extremas reducen la capacidad.

¿Cómo reciclar la batería al final de su vida útil?

Para respetar el medio ambiente, lleve la batería usada a un punto de recolección oficial o, en Suiza, al punto de venta. No la deseche con la basura doméstica.

¿Qué brocas puedo usar?

Use brocas con vástago hexagonal de 6,35 mm (1/4 pulgada). Consulte la figura 2 del manual para las brocas recomendadas. El diámetro de perforación máximo en metal es de 2 mm.

MANUAL DE USUARIO EY503 PANASONIC

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual.

Conmutador selector de velocidad

Hastighedsomskifter

Varvitalsomkopplare

Hastighetsvelger

Nopeudervalintakytkin

7 Main switch lock

Schaltersperre

Botón de liberación de la batería recargable

A la fuente de alimentacion

Til stromkilde

Till strömkälla

Til stromkilde

Virtalähteeseen

10

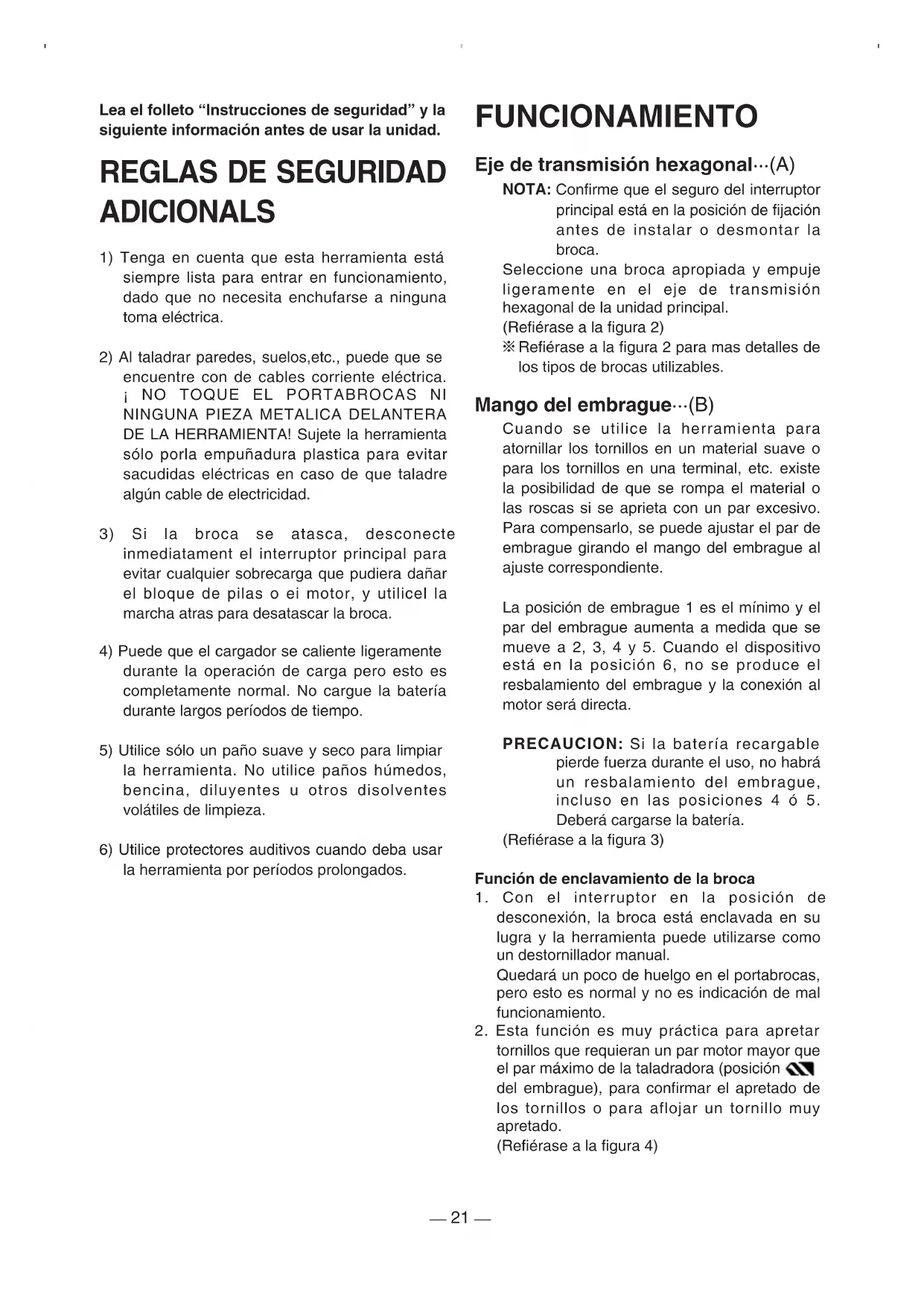

Lea el folleto "Instrucciones de seguridad" y lasumaque informacion antes de usar la unidad.

REGLAS DE SEGURIDAD ADICIONALS

1) Tenga en cuenta que esta herramIENTa está sempre lista para entrada en funciona bajo, dato que no necesita enchufarse aaculara toma electrica.
2) Al taladrar paredes, suelos,etc., pourrait que se工程技术 de la HERRAMIENTA! Sujete la herramienta solo porla empunadura plastica para evaporar SACUDidas electricas en caso de que taladreguardan cable de electricidad.
3) Si la broca se atasca, desconecte inmediatamente el interruptor principal para evaporarrialquier sobrecarga que pudiera danar el bloque de pilas o ei motor, yutilicel la marcha atras para desatascar la broca.
4) Puede que el cargador se caliente ligeramente durante la operation dearga pero this es Completely normal. No cargue la bateria durante largos periodos de tiempo.
5) Utilice solo un paño suave y seco para limpiar la herramienta. No utilizes paños humedes, bencina, diluyentes u otros disolventes volátilles de limpieza.
6) Utilice protectores auditivos cuando deba usar la herramienta por periodos prolongados.

FUNCTIONAMENTO

Eje de transmisión hexagonal…(A)

NOTA: Confirme que el seguro del interruptor principal está en la posicion de lijacion antes de instalar o desmontar la BROCA.

Selección una broca apropiada y empuje ligeramente en el eje de transmisión hexagonal de la unidad principal.

(Refiérase a la figura 2)

※ Refiérase a la figura 2 para mas detailles de lostipsodebrocasutilizables.

Mango del embrace…(B)

Cuando se utilizes la herramienta para atornillar los tornillos en un material suave o para los tornillos en una terminal, etc. existe la posibiliad de que se rompa el material o las roscas si se aprieta con un par excessivo. Para compensarlo, se pueda ajustar el par de embrague girando el mango del embrague al ajuste correspondiente.

La posicion de embrague 1 es el minimo y el par del embrague augenta a medida que se mueve a 2, 3, 4 y 5. Cuando el dispositivo está en la posicion 6, no se produce el resbalamento del embrague y la conexión al motor sera directa.

PRECAUCION: Si la bateria recargable pierde fuerza durante el uso, no habra un resbalamento del embrague, incluso en las posiciones 4 o 5. Debera cargarse la bateria.

(Refiérase a la figura 3)

Función de enclavamiento de la BROCA

1. Con el interruptor en la posicion de desconexion, la broca está enclavada en su lugra y la herramienta peut usarse como un destornillador manual.

Quedará un poco de huelgo en el portabrocas, pero this es normal y no es indication de mal funciona.

2.Estafuncionesmuyprácticaparaapretar tornillos que requieran un par motor mayor que el parmaximo de la taladradora (posicion del embrague)，para confirmar el apretado del tornillos o paraaflojarun tornillo muyapretado.

(Refiérase a la figura 4)

Presione la parte superior del interruptor para girar hacía adelante (O) o la parte inferior para girar hacía除外.

(Refiérase a la figura 5)

Conmutador selector de velocidad…(C)

Selección la velocidad alta o baja de acuerdo al tipo de trabajo.

BAJA	200 min-1(rpm)	Potente
ALTA	400 min-1(rpm)	Menos

PRECAUCION! Confirme la posicion del conmutador selector de velocidad antes de usar la herramienta.

(Refiérase a la figura 6)

Seguro del interruptor principal…(D)

Cuando ya no lo vaya a utiliser más, mueva el seguro del interruptor principal a la posición de fijación para estar que pueda usar accidentamente.

(Refiérase a la figura 7)

Bloque de pilas (EY9021/EY903)…(F)

1. Para conectar el bloque de pilas:

Cologne el bloque de pilas. Entrará en su lugra para indicar que ha quedo bien conectado.

1. Para sacar el bloque de pias:

Apriete las dos lengüetas en ambos lados del bloque de pilas. Saque el bloque de pilas. deslizándolo del cuerpo de la herramipta.

Vidautil delbloque de pilas

Las baterías recargables tienen una vida úlil limitada. Si sólo funciona durante un corto periodo de tiempo después de cargar el bloque de pilas deben estar bajo el nuevo.

NOTA: El uso en conditiones extremas de calor 0 frío para disminuya la calidad de funciona paracoda energia.

Reciclado de la bateria

Para proteger el medio ambiente y recicular materiales, asegúrese de deshacerse de la bateria llevándola a los+puntos designados oficialmente, si los hubiera en su País.

Cargador de baterias (EY0020/RE503)…(H)

NOTA: Cuando cargue la batería recargable por primera vez o después de haberladeferado guardada durante mucho tiempo, cargue durante 24 horas para que las baterías queden conarga maxima.

1. Presione el botón de liberación de la batería recargable y desmonte la batería de la herramienta.

(Refiérase a la figura 8)

1. Enchufe el cargador en una fuente de alimentacion.

2. Coloque la bateria recargable firmente en el cargador.

(Refiérase a la figura 9)

1. La luz de energia se encendra para indicar que se está cargando la bateria.

Al cargarse completeness, seactivara un interruptor electrónico interno que evita que se sobrecargue.

• Si no se ha enciendo la luz de carga, disfruebe si los contactos estan limpios y que se ha colocado correctamente la bateria al recargabble.

• La luz se apagará al completeness la energia.

• No cargue la bateria cuando la temperatura ambiente es de menos de 0^ o de mas de 40^ .
• Depués de completeness la carga, saque la bateria recargable del cargador y vuelva a colocarla en la herramienta.

(Refiérase a la figura 10)

1. Cuando no se enc iende la luz de carga inmediamente antes de enchufar el cargador o no se apaga antes de partirla cargando durante 2 horas, hagalo inspeccionar er un distribuidor autorizzato.

NOTA: La bateria recargable EY9021 puede cargarse en 15 horas con el cargador EY0202 utilizing el adaptador EY0890.

AVISO: No utilise un generator de motor como fuente de alimentacion.

• No tape los agujeros de ventilación del cargador.
• Desconecte el cargador cuando no está en uso.

ESPECIFICACIONES

TALADRO Y DESTORNILLADOR SIN CABLES (EY6220/EY503)

Motor Motor de CC de 2,4V
Velicidad sinarga	BAJA: 200min.1 (R.P.M.)ALTA: 400min.1 (R.P.M.)
Eje de transmisión hexagonal 6,35	mm, (1/4") por corrocciones
Diámetro máximo de perforación para metal	2 mm (5/64")
Par maxímo	BAJA: 2,9 Nm (30 kg-cm, 26 pulg. lbs.)ALTA: 1,5 Nm (15 kg-cm, 13 pulg. lbs.)
Par de emblaque máximo 2,0 Nm	(20 kg-cm, 17,5 pulg. lbs.) en la posición 5
Longitud total 239 mm (9-3/8")
Peso (con batería recargable) 0,4 kg	kg (0,9 lbs.)

BATERIA RECARGABLE (EY9021/EY903)

Carga de batería Batería de Ni-Cd
Voltage de la batería CC de 2,4V (1,2 V ×2 pilas)

CARGADOR DE BATERIA (EY0020/RE503)

Entrada CA 120, 220, 230, 240 V en vente por分开ado
Tiempo de energia Esteandar 1 hora
Masa (Peso) 0,7 kg (1,54 lbs.)

NOTA: Para las baterías que pueda utiliser se en este cargador, vea la etiqueta en el cargador o catalogo general vigente.
