MANUALE UTENTE EY7202 PANASONIC

DESCRIZIONE DELLE FUNZIONI

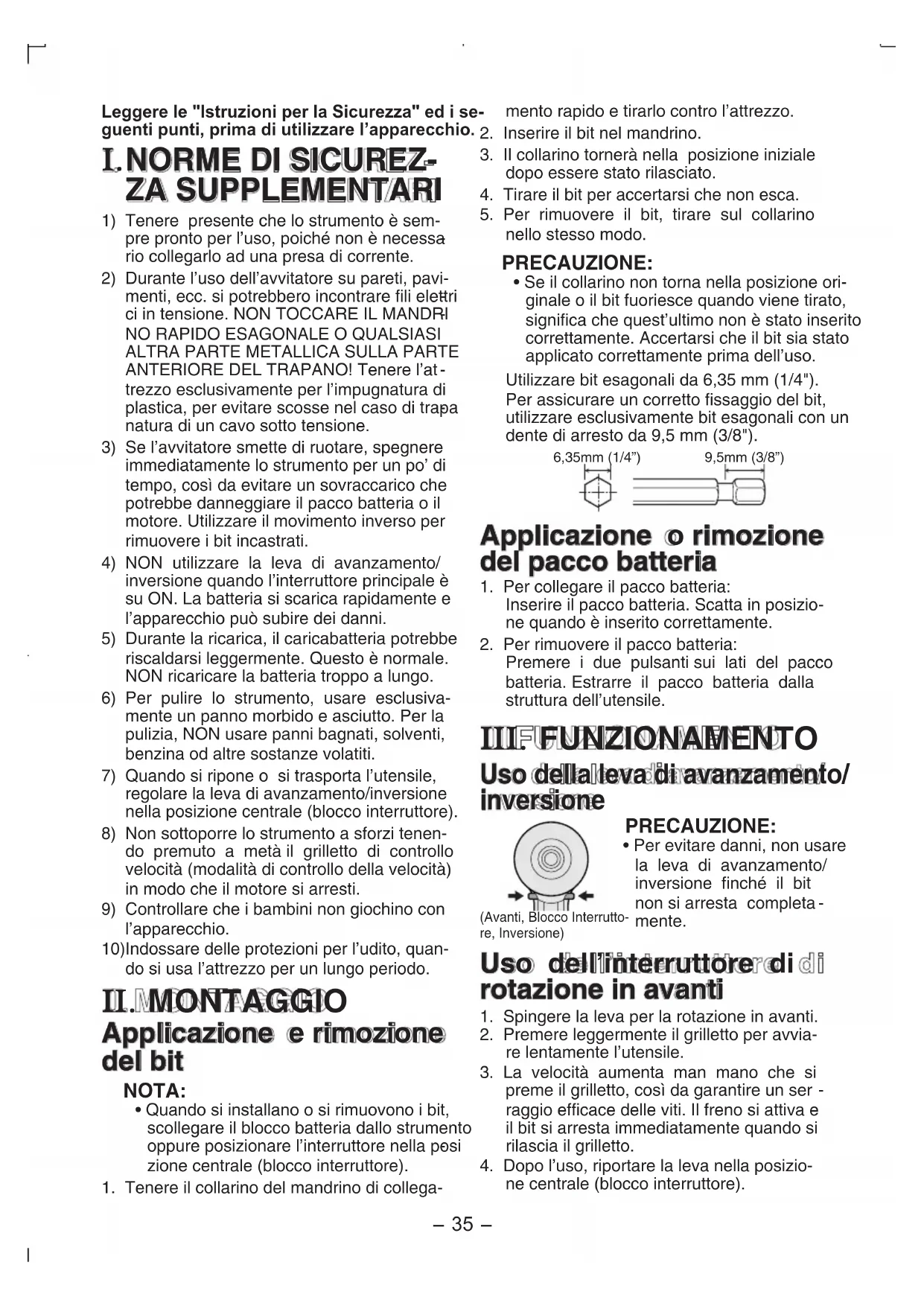

Leggere le "Istruzioni per la Sicurezza" ed i se- guenti punti, prima di utilizzare l’apparecchio.

Tenere presente che lo strumento è sem-pre pronto per l’uso, poiché non è necessa rio collegarlo ad una presa di corrente. Durante l’uso dell’avvitatore su pareti, pavi-menti, ecc. si potrebbero incontrare fili elettri ci in tensione. NON TOCCARE IL MANDRI NO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DEL TRAPANO! Tenere l’at trezzo esclusivamente per l’impugnatura di plastica, per evitare scosse nel caso di trapa natura di un cavo sotto tensione. Se l’avvitatore smette di ruotare, spegnere immediatamente lo strumento per un po’ di tempo, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati. NON utilizzare la leva di avanzamento/inversione quando l’interruttore principale è su ON. La batteria si scarica rapidamente e l’apparecchio può subire dei danni. Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale.NON ricaricare la batteria troppo a lungo. Per pulire lo strumento, usare esclusiva-mente un panno morbido e asciutto. Per la pulizia, NON usare panni bagnati, solventi, benzina od altre sostanze volatiti. Quando si ripone o si trasporta l’utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore). Non sottoporre lo strumento a sforzi tenen-do premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti. Controllare che i bambini non giochino con l’apparecchio. 10) Indossare delle protezioni per l’udito, quan-do si usa l’attrezzo per un lungo periodo.

Applicazione e rimozione del bit NOTA:

• Quando si installano o si rimuovono i bit, scollegare il blocco batteria dallo strumento oppure posizionare l’interruttore nella posi zione centrale (blocco interruttore).1. Tenere il collarino del mandrino di collega-mento rapido e tirarlo contro l’attrezzo.2. Inserire il bit nel mandrino.3. Il collarino tornerà nella posizione iniziale dopo essere stato rilasciato.4. Tirare il bit per accertarsi che non esca.5. Per rimuovere il bit, tirare sul collarino nello stesso modo. PRECAUZIONE:
• Se il collarino non torna nella posizione ori-ginale o il bit fuoriesce quando viene tirato, significa che quest’ultimo non è stato inserito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell’uso.Utilizzare bit esagonali da 6,35 mm (1/4").Per assicurare un corretto fissaggio del bit, utilizzare esclusivamente bit esagonali con un dente di arresto da 9,5 mm (3/8").6,35mm (1/4”)9,5mm (3/8”) Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:Inserire il pacco batteria. Scatta in posizio

ne quando è inserito correttamente.2. Per rimuovere il pacco batteria:Premere i due pulsanti sui lati del pacco batteria. Estrarre il pacco batteria dalla struttura dell’utensile.

Uso della leva di avanzamento/ inversione (Avanti, Blocco Interrutto-re, Inversione) PRECAUZIONE:

• Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completa mente. Uso dell’interruttore di rotazione in avanti 1. Spingere la leva per la rotazione in avanti.2. Premere leggermente il grilletto per avvia-re lentamente l’utensile.3. La velocità aumenta man mano che si preme il grilletto, così da garantire un ser raggio efficace delle viti. Il freno si attiva e il bit si arresta immediatamente quando si rilascia il grilletto.4. Dopo l’uso, riportare la leva nella posizio-ne centrale (blocco interruttore).-

Uso dell’interruttore di rotazione all’indietro

1. Spingere la leva per la rotazione all’indietro.

Controllare la direzione di rotazione prima dell’uso.

2. Premere leggermente il grilletto per avviare

lentamente l’utensile.

3. Dopo l’uso, riportare la leva nella posizione

centrale (blocco interruttore). PRECAUZIONE:

• Per evitare che la temperatura della superfi- cie dello strumento aumenti eccessivamen

te, non usarlo in modo continuativo con due o più pacchi batteria. Lo strumento deve raf

freddarsi prima di sostituire il pacco batteria. Luce LED PRECAUZIONE:

• La luce LED incorporata è progettata per illuminare temporaneamente le aree di lavoro ridotte.

• Non utilizzarla in sostituzione di una tor- cia normale, poiché non è abbastanza luminosa. Premere il grilletto per accendere la luce LED. Rilasciando il grilletto, la luce LED si spegne auto

maticamente. La spia rimane accesa con una quantità minima di corrente e non influisce negativamente sulle prestazioni del trapano o sulla capacità della batteria. Questo prodotto ha una luce LED incorporata. Questo prodotto è classificato come “Prodotto LED classe 1” in EN 60825-1. Prodotto LED classe 1 Precauzione: NON FISSARE DIRETTA- MENTE IL RAGGIO. Come utilizzare il gancio da cintura AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all’apparecchio principale ser

rando la vite. Quando il gancio da cintura non è fissato saldamente all’apparecchio principale, il gancio stesso può staccarsi e far cadere l’apparecchio principale, cau

sando incidenti o infortuni.

• Accertarsi regolarmente che la vite sia fis- sata correttamente. Se allentata, serrarla.

• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affin- ché l’apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.

• Quando l’apparecchio principale è soste- nuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l’ap- parecchio principale, causando incidenti o infortuni.

• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potreb- be rimanere incastrato, causando incidenti o infortuni.

• Quando l’apparecchio è agganciato alla cin- tura mediante l’apposito gancio, non fissare il bit del trapano all’apparecchio. Un oggetto appuntito, come ad esempio un bit, può cau-sare infortuni o incidenti. Regolazione dell’angolazione del gancio da cintura

1. Far scorrere la leva di blocco del gancio da

cintura 1 e tenerla ferma per sbloccare il gancio.

cintura dalla posizione iniziale 2 e regolarlo nell’angolo desiderato.

Rilasciare la leva di bloc- co del gancio da cintura per bloccare l’angolo del gancio.

4. Accertarsi di fissare saldamente il gancio da

cintura 3. Accertarsi inoltre che il gancio della cintura sia bloccato saldamente in posizione.

• Il gancio da cintura non può essere fissato in que- sta posizione. Fissarlo sal- damente prima dell’uso. Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio. Per fissare il gancio, seguire i punti 3 e 4 ripor- tati sopra. Modifica del lato del gan- cio da cintura Il gancio da cintura può essere fissato a uno dei due lati dell’apparecchio.-

1. Porre il gancio da cintura nella posizio-

antiorario mediante una moneta o un cacciavite a testa piatta.

3. Estrarre il gancio da cintura e inserirlo

nell’altro lato della guida sull’apparec- chio principale.

4. Fissare saldamente la vite ruotandola in

senso orario. Il gancio da cintura può essere estratto dall’apparecchio principale solo quando si trova nella posizione iniziale. Funzioni supplementari comando di alimentazione Guida rapida caratteristiche e funzioni

Selezione modalità potenza impatto:

Questo apparecchio è dotato del tasto "moda- lità potenza impatto". Premendo tale tasto, possono essere selezionate le modalità di impatto leggero, medio e forte (3 regolazioni).

Utilizzare con la frizione digitale. Frizione digitale:

Questo apparecchio è dotato della fun- zione di frizione digitale. Il trapano smette di ruotare quando viene raggiunto il carico di frizione impostato.

Utilizzare con la modalità "potenza d’impatto". La frizione digitale non è stata conce- pita per verificare la precisione della coppia di fissaggio. Esempio di uso scorretto: controllo della coppia di chiusura usata per serrare le viti e i bulloni durante i processi di produzione e montaggio. Non utilizzare la frizione digitale durante il serraggio di viti con coppia di serraggio bassa in materiali, quali la plastica sottile. Esempio di uso scorretto: Fissaggio di viti in lamiere di acciaio leggere con spessore pari od inferiore a 0,8 mm. Fissaggio di viti in materiali con super- ficie cedevole, come quelli delle rifini

ture degli interni. Funzione "percussione unica":

Regolare la funzione d’impatto a per- cussione unica per serrare leggermente le viti, in modo da regolare la testa della vite a filo della superficie del materiale. Selezionare la regolazione della frizione in base all’applicazione. Questa funzione è utile in caso di continue regolazioni. L’avvitatore ruota automaticamente di circa mezzo giro per poi fermarsi ad ogni pressione del grilletto. (In caso di bulloni, si ferma dopo circa 5 impatti). Entro 1 secondo dal primo rilascio del grilletto, se questo viene premuto nuova

mente, la funzione “impatto percussione unica” si attiverà automaticamente. Spie del pannello di controllo Le spie si spengono nei seguenti casi:

• L’attrezzo rimane inattivo per 5 min.

• Durante la sostituzione della batteria. Premendo nuovamente il grilletto, le spie si accendono in base alla condizione precedente. Principali applicazioni e indica- zioni sulla regolazione (Si veda pag. 43.) Assicurarsi di regolare la modalità rela- tiva alla potenza dell’impatto e la frizio

ne digitale in base al materiale e alle viti impiegati nell’applicazione. Regolare l’impostazione da “alto” a “basso”, avendo cura di stabilire una rego

lazione definitiva relativa alla modalità di potenza dell’impatto e di frizione digitale. Durante l’avvitamento di viti nel legno, uti- lizzare viti di lunghezza inferiore a 90 mm e cercare di evitare i nodi tipici del legno.

Per attivare la funzione di "impatto per- cussione unica” è necessario regolare la potenza dell’impatto e la frizione digitale. Selezione modalità "potenza d’impatto” Selezionare la potenza dell’impatto tra le seguenti 3 modalità: leggera, media e forte. Tasto modalità potenza impatto Premere il tasto relativo alla potenza dell’im- patto per la regolazione. Ad ogni pressione del tasto, la modalità varia tra forte, media e leggera. Per attivare il passaggio automatico delle modalità, premere il tasto per minimo 0,6-

secondi. Si consiglia di utilizzare la modalità relativa alla potenza dell’impatto assieme alla frizione digitale e alla funzione di impatto a per-cussione unica.L’impostazione di fabbrica dell’attrezzo relativa alla modalità d’impatto è “forte”. Tabella indicazioni consigliate Qualora si necessiti della massima potenza in ogni modalità d’impatto, regolare la frizio-ne sulla modalità “F”.Visualizzazione modalità potenza impatto Applicazione consigliata Modalità potenza impatto forte. Fissaggio di viti lunghe da legno. Serraggio di bulloni per l’instal-lazione di apparecchi, ecc.Circa 2.800 giri al minuto (Max.) Modalità potenza impatto media. Fissaggio di viti a diametro ridotto in materiali massicci. Serraggio di viti a ferro per l’in-stallazione di apparecchi, ecc.Circa 2.500 giri al minuto (Max.) Modalità potenza impatto leggera. Installazione di pannelli in gesso. Installazione di telai per ne-stre in materiale leggero. Installazione di niture per interni.Circa 2.000 giri al minuto (Max.) Funzione "percussione unica" Questa funzione consente di regolare la testa della vite a filo della superficie del materiale. Durante il fissaggio di viti, l’attrezzo ruota di mezzo giro* e si ferma automaticamente ad ogni pressione del grilletto. L’attrezzo effettua circa 5 impatti e si ferma automaticamente durante il fissaggio di bullo ni, anche se si preme il grilletto. La funzione “percussione unica” può essere attivata anche in modalità di rotazione inversa. La forza del l’impatto è regolata dalla modalità di potenza dell’impatto e dalla frizione digitale. NOTA: ∗ La funzione “percussione unica” si attiva dopo l’impatto. Durante il serraggio di viti in materiali leggeri, potrebbe verificarsi un sovraserraggio a causa del fatto che l’attrezzo non crea un impatto. Uso della funzione "percussione unica" Rilasciando il grilletto e premendo-lo a fondo entro 1 secondo, viene attivata la funzione “percussione unica”. La luce LED relativa alla funzione “percussione unica” inizie rà a lampeggiare.Attendere almeno 1 secondo dal rilascio del grilletto, per non attivare la funzione “percussione unica”.Per attivare questa funzione, tenere la testa del bit sulla testa della vite.Qualora la vite vada frequentemente verso l’alto, aumentare la regolazione della frizione. Uso continuo della funzione "percus- sione unica"

Fare riferimento alla tabella delle indicazioni (si veda pag. 43) e verificare l’applicazione. Pre-mere il tasto ( ) relativo alla potenza dell’im-patto per selezionare la regolazione. Seleziona-re la regolazione della frizione digitale ( ) corri-spondente all’applicazione. Per regolare la fun-zione “percussione unica”, premere il tasto (

la spia ( ) si accende. Premere a fondo il gril-letto per regolare il serraggio della vite, finché non si attiva la funzione “percussione unica”. Il numero di rotazioni, per impatto a percussione unica, variano a seconda delle regolazioni che interessano la potenza dell’impatto e la frizione digitale. Per disattivare la funzione “percussione unica”, premere nuovamente il tasto ( ); la spia

) si spegne. Frizione digitale La frizione digitale blocca automaticamente la rotazione dell’attrezzo qualora il carico rag-giunga la regolazione selezionata. Premere a fondo il grilletto per serrare le viti, finché la frizione digitale non si attiva. Qualora la testa della vite non sia a filo della superficie del materiale, rilasciare il grilletto e premerlo nuovamente entro 1 secondo. Si attiverà la funzione “percussione unica”. Selezione della frizione digitale Fare riferimento alla tabella delle indicazioni e verificare l’applicazione. (Si veda pag. 43.)Premere il tasto relativo alla potenza dell’im-patto per la regolazione. (Si veda pag. 37.)Premere i tasti per la regolazione della frizione digitale e selezionare la regolazione corrispon-dente all’applicazione.-

Ad ogni pressione del tasto (+), la regolazione della frizione digitale aumenta. Ad ogni pressione del tasto (-), la regolazio- ne della frizione digita- le diminuisce. Intervallo regolazione frizione digitale Le possibilità di regolazione vanno dalla 1 alla 16, in modo da poter adattare perfetta- mente la frizione digitale all’applicazione. Piena potenza Tener premuti i tasti e per almeno 0,6 secon- di per passare automa- ticamente la regolazio- ne su "F". (La frizione digitale viene disattivata ad ogni modifica della modalità di potenza dell’impatto). Disattivazione della frizione digitale Premere il tasto della regolazione della frizione digitale per impostare la regolazione su “F”. NOTA: Selezionando la regolazione della frizione digitale, impostare inizialmente una regola- zione bassa e una modalità d’impatto legge- ro. Selezionare gradualmente le regolazioni maggiori. Individuare la regolazione ottimale provando l’attrezzo su di un pezzo di scarto. Una regolazione troppo alta potrebbe provo- care il sovraserraggio delle viti. Tenere il grilletto premuto a fondo duran- te il serraggio della vite, per attivare la frizione digitale. Non rilasciare il grilletto, finché la frizione digitale non si attiva. Quando la rotazione dell’attrezzo viene modificata da “avanzamento” a “inversione”, la regolazione della frizione (se impostata) non varia. Per avvitare in rotazione inversa a piena potenza, impostare la regolazione della frizione su “F” e disattivare la frizione digitale. L’impostazione di fabbrica dell’attrezzo è su “F”, ossia piena potenza, (frizione digi- tale disattivata); anche la funzione d’im- patto a percussione unica è disattivata. ATTENZIONE: Qualora la frizione sia regolata su 1 o 2, la modalità relativa alla potenza dell’im- patto è automaticamente impostata su impatto “Leggero”, indipendentemente dalla modalità della potenza d’impatto selezionata sul display. Qualora la frizione sia regolata su 3 o 4, la modalità relativa alla potenza dell’im- patto è automaticamente impostata su impatto “Medio”, anche se la modalità della potenza d’impatto selezionata sul display è “Forte”. Regolazione frizione e potenza d’impatto Visualizzazione modalità poten- za impatto Leggero Medio Forte

Leggero Leggero Leggero

Avvertenze importanti per l’uso delle funzioni di frizione digitale e "percussione unica" La regolazione della frizione digitale va con- siderata un semplice riferimento. La regola

zione ottimale varia a seconda della durezza del materiale, della forza applicata all’attrez

zo e del tipo di vite. I materiali di durezza non omogenea possono originare serraggi insufficienti o sovraserraggi, a seconda della posizione del materiale. In caso di capacità limitata del pacco batteria, l’attrezzo potrebbe non serrare bene le viti. Uso Durante l’avvitamento di viti nel legno, uti- lizzare viti di lunghezza inferiore a 90 mm e cercare di evitare i nodi tipici del legno. Assicurarsi di regolare la modalità relativa alla potenza dell’impatto e la frizione digi

tale in base al materiale e alle viti impie

gati nell’applicazione. Selezionando la regolazione della frizione digitale, impostare inizialmente una regola

zione bassa per poi passare a quelle più alte. Allo stesso tempo, individuare la regolazione ottimale provando l’attrezzo su di un pezzo di scarto. Una regolazione troppo alta potrebbe provocare il sovraserraggio delle viti. Premere a fondo il grilletto durante l’uso della frizione digitale e/o della funzione “percussione unica”. Una velocità troppo bassa potrebbe porta- re ad un risultato non omogeneo. Durante l’uso della frizione digitale, pre- mere a fondo il grilletto, finché la frizio

ne digitale non si attiva. Non rilasciare il-

grilletto, finché la rotazione non si ferma. Rilasciare l’interruttore per interrompere la rotazione prima di aver completato il ser-raggio della vite potrebbe portare ad un serraggio insufficiente della vite stessa (in tal caso, rieseguire il serraggio dall’inizio). Applicazioni sconsigliate per queste funzioni Serraggio di viti in materiali che si possono rompere facilmente, come la plastica sottile.Fissaggio di viti in lamiere di acciaio legge-re con spessore pari od inferiore a 0,8 mm.Fissaggio di viti TEKS in materiali con superficie cedevole, come quelli delle rifini ture per interni. Ragione: la funzione d’impatto produce un impatto meccanico laterale. La coppia di serraggio aumenta immediatamente man mano che il martello produce l’impatto. Di conseguenza, la coppia di fissaggio di un avvitatore ad impatto non aumenta come quella di un trapano avvitatore. (La preci sione varia inoltre in base al materiale).

Tempo serraggio Numero impatti Curva di coppia d’impatto Coppia di serraggio (carico)Aumento coppia trapano avvitatoreValore regolazioneCurva di coppia d’impattoPer l’esame della coppia di serraggio di viti e bulloni in fase di produzione e montaggio in fabbrica. Ragione: La frizione digitale si serve di un sensore e di un microcomputer per rica vare il carico dal numero di rotazioni del motore tra i vari impatti; quindi arresta la rotazione quando il carico raggiunge il valore impostato. Per ricavare tale carico sono necessari almeno 4 o 5 impatti. Tale procedimento non è adatto ai mate-riali che richiedono un carico di serraggio basso, poiché gli impatti potrebbero non verificarsi 4 o 5 volte.La frizione digitale non può funzionare adeguatamente qualora il materiale super ficiale di collegamento sia fragile e la base di fissaggio sia dura. Esempi di uso scorretto:Applicazione di un pannello di gesso a legno massiccio.Serraggio di viti che presentano lunghez-ze, diametri, passi della filettatura, ecc diversi (anche se tutte dello stesso tipo). Per un uso corretto del pacco batteria Pacco batteria Ni-MH (EY9201)

• Ricaricare la batteria Ni-MH completamen-te prima di metterla via per assicurare una lunga durata.• La temperatura ambientale si deve aggira-re tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la tem-peratura è al di sotto di 0°C (32°F), lo stru mento smetterà di funzionare correttamen te. Ricaricate la batteria completamente per un suo uso corretto.• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri picco li oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.• Quando si usa il pacco batteria Ni-MH assi-curarsi che il luogo di lavoro sia ben ventilato. Durata del pacco batteria Le batteria ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostitui re il pacco batteria con uno nuovo. Riciclo batteria ATTENZIONE: Per ragioni relative alla protezione del-l’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del pro dotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell’area dell’utente). Ricarica NOTA: Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.Caricabatteria (EY0110)1. Collegare il caricatore alla presa di corrente. NOTA:-

L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

Inserire saldamente il pacco batteria nel cari- cabatteria. Pacco batteria Caricabatteria Alla presa di rete

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta auto

maticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco bat- teria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia arancione d’attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

Quando la ricarica è stata completata, la spia di ricarica comincerà a lampeggiare rapidamente con il colore verde.

5. Qualora il pacco batteria sia eccessivamente

freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica del pacco batteria.

• Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Se la spia di caricamento non si accende immediatamente dopo aver collegato il cari

cabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgete

vi ad un rivenditore autorizzato. NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.

• Lasciate raffreddare il caricatore quan- do caricate più di due pacchi batterie consecutivamente.

• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo. PRECAUZIONE: Onde evitare il rischio d’incendio o il dan- neggiamento del caricabatteria:

• Non usate l’energia fornita da un gene- ratore a motore.

• Non coprite le prese d’aria di caricabat- teria e pacco batteria.

• Scollegare il caricabatteria se non in uso.

. SEGNALI SPIE Lampeggio rossoIlluminata di rossoLampeggio rapido verdeIlluminata di arancioneLampeggio arancioneIl caricatore è stato collegato alla presa murale. E’ pronto per il caricamento.In fase di caricamentoIl caricamento è completato.Il pacco batteria è caldo. Il caricamen-to avrà inizio appena la temperatura del pacco batteria sarà scesa. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, ben- zina od altre sostanze volatili per la pulizia.

VI. COPPIA DI SERRAG-

GIO La potenza necessaria per serrare un bul- lone varia in base al materiale e alla dimen- sione del bullone, nonché al materiale in cui si fissa il bullone. Scegliere la lunghezza del tempo di serraggio di conseguenza. I valori di riferimento sono riportati di seguito. (I valori possono variare in base alle condizioni-

di serraggio). Fattori che influiscono sulla coppia di serraggio La coppia di serraggio è influenzata da una grande varietà di fattori inclusi i seguenti. Dopo avere eseguito il serraggio, control- lare la coppia con una chiave torsiometrica.

Quando il pacco batteria è quasi scarico, la tensione diminuisce e la coppia di ser

raggio scende. Condizioni di serraggio dei bulloni

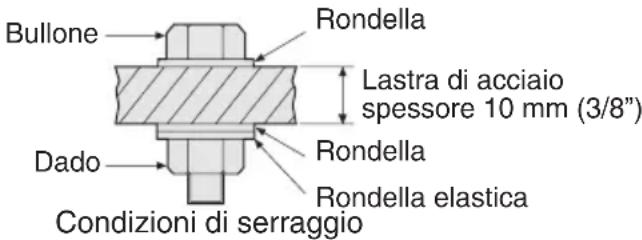

Bullone Dado RondellaLastra di acciaiospessore 10 mm (3/8”)RondellaRondella elastica Condizioni di serraggio

• Vengono utilizzati i seguenti bulloni. Bulloni standard: Tipo resistente 6,8 Tipo ad alta resistenza 12,9 Spiegazione del tipo di resistenza 6,8 Carico di sner vamento del bullone (80% della resistenza)

2) Tempo di serraggio

Un tempo di serraggio più lungo comporta una coppia di serraggio maggiore. Tutta

via, un serraggio eccessivo non offre van

taggi e riduce la durata dello strumento.

3) Diametri dei bulloni diversi

Il diametro dei bulloni influisce sulla cop

pia di serraggio. In genere, maggiore è il diametro del bul

lone, maggiore è la coppia di serraggio.

4) Condizioni di serraggio

La coppia di serraggio varia, anche per lo stesso bullone, in base al grado, la lunghez

za e il coefficiente di coppia (il coefficiente fisso indicato dal produttore). La coppia di serraggio varia in base alla superficie, anche per bulloni dello stesso materiale (es.: acciaio). La coppia è molto ridotta quando il bullone e il dado iniziano a ruotare insieme.

5) Gioco della presa

La coppia diminuisce quando per serrare un bullone viene utilizzata la configurazio

ne a sei lati della presa con una dimensio

6) Interruttore (grilletto di controllo a velocità

variabile) La coppia diminuisce se l’apparecchio viene utilizzato con l’interruttore non com

7) Effetto dell’adattatore di connessione

La coppia di serraggio diminuisce quando si utilizza un giunto a snodo universale o un adattatore di connessione. VII . ACCESSORI Utilizzare sole i bit adatti per la dimensione del mandrino.-

VIII . APPENDICE CAPACITÀ MASSIME CONSIGLIATEModelloEY7202Avvita-mento vitiVite da legno 3,5 - 9,5 mm (1/8" - 3/8")Vite autolettante 3,5 - 6 mm (1/8" - 1/4")Fissaggio bulloniBullone standard: M6 - M12Bullone ad alta resistenza: M6 - M10TABELLA INDICAZIONIMateriale da ssare(spessore)Materiale base Vite (Dimensione)Modalità potenza impattoFase innesto frizioneH M S1 2 3 4 5 6 7 8 910 11 12 13 14 15 16Materiale 2 x 4" Materiale 2 x 4"Vite da cartongesso 4,2

(3/16"3")Compensato12 mm (1/2")Materiale 2 x 4"Vite da cartongesso 3,8

(1/8" 1-1/4") Pannelli in gesso 12 mm (1/2") Materiale 2 x 4" Vite da cartongesso 3,8

(3/8" 1-15/16")NOTA: • Durante l’avvitamento di viti TEKS in materiali massicci, impostare la regolazione della fri-zione digitale più bassa, onde evitare un eventuale slittamento che potrebbe scheggiare o danneggiare la vite. Per il serraggio finale, utilizzare la funzione “percussione unica”.• A seconda del tipo di vite o della durezza del materiale, la vite potrebbe non essere completamente a filo della superficie. Con i pannelli degli armadietti od altri materiali decorativi, in cui le viti devono essere a filo della superficie, impostare la regolazione della frizione digitale più bassa, onde evitare di danneggiare il materiale; completare utilizzando la funzione “percussione unica”.

APPARECCHIO PRINCIPALE Modello EY7202Motore Motore 12 V DC Nessuna velocità del carico Modalità leggera 0 - 2000 /minModalità media 0 - 2450 /minModalità forte 0 - 2600 /minCoppia massima 120 Nm (1220 kgf-cm, 1060 in-lbs.)Impatti al minutoModalità leggera 0 - 2000 /minModalità media 0 - 2500 /minModalità forte 0 - 2800 /minLunghezza totale 167 mm (6-9/16")Peso (con pacco batteria: EY9201) 1,85 kg (4,1 lbs)-

PACCO BATTERIA (EY9201 in dotazione) Modello EY9201 EY9200 EY9106, EY9107 EY9101 EY9001, EY9006 Tensione batteria 12 V DC (1,2 V × 10 celle) Accumulatore Batteria Ni-MH Batteria Ni-Cd Capacità 3,5 Ah 3,0 Ah 2,0 Ah 1,7 Ah 1,2 Ah CARICABATTERIA Modello EY0110 Valori Vedere la targhetta dei valori sul fondo del caricabatteria. Peso 0,78 kg (1,72 lbs) Tempo caricamento 55 minuti (EY9201) NOTA:

• Non inserire pacchi batteria Ni-Cd di tipo "Y".

• Per quanto riguarda i pacchi batteria applicabili a questo caricatore, fare riferimento all’eti- chetta riportata sul caricatore o al catalogo generale più recente.-
