MODE D'EMPLOI WEQ 1400125 METABO

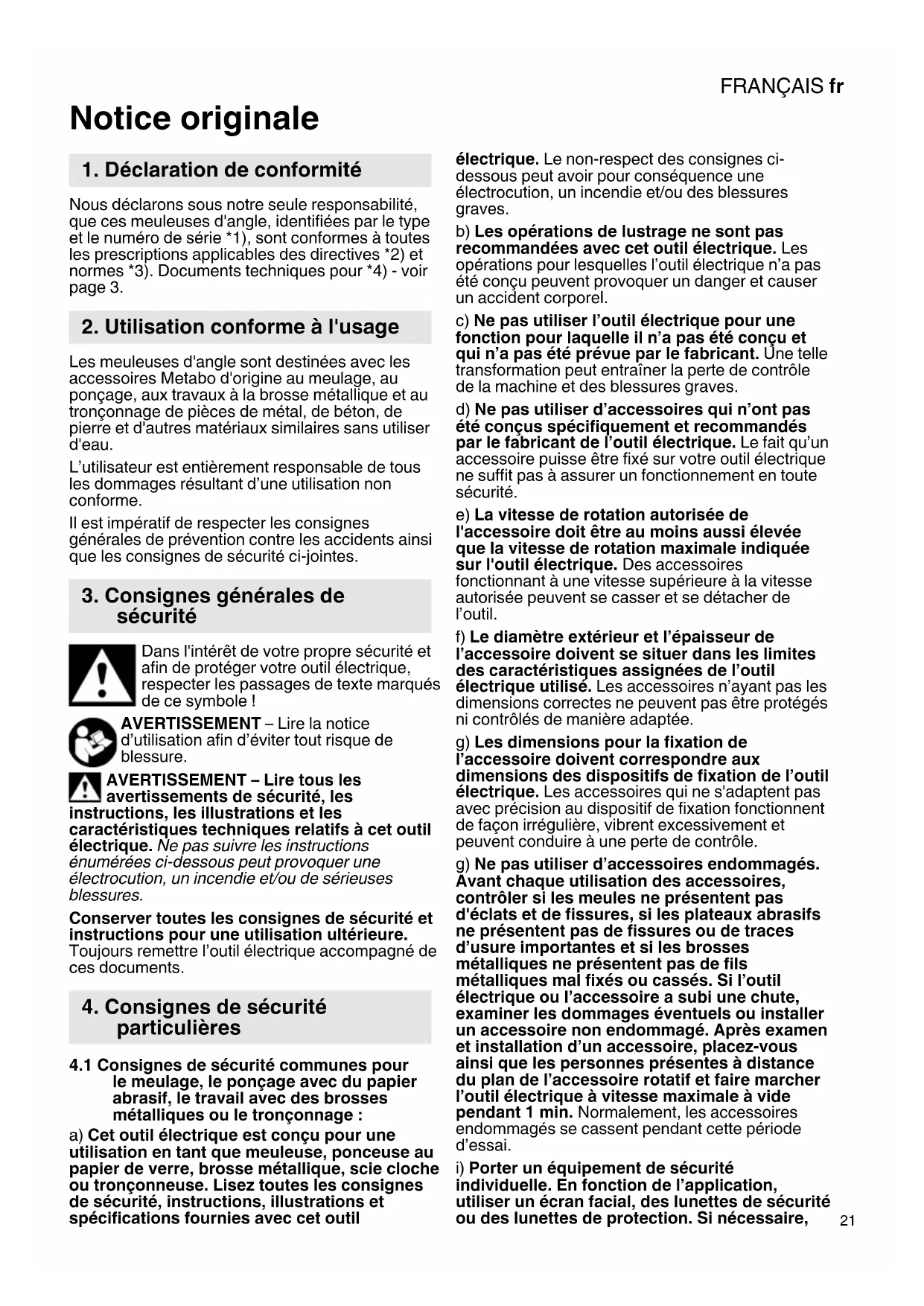

Notice originale Nous déclarons sous notre seule responsabilité, que ces meuleuses d'angle, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. Les meuleuses d'angle sont destinées avec les accessoires Metabo d'origine au meulage, au ponçage, aux travaux à la brosse métallique et au tronçonnage de pièces de métal, de béton, de pierre et d'autres matériaux similaires sans utiliser d'eau. L’utilisateur est entièrement responsable de tous les dommages résultant d’une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d’utilisation afin d’éviter tout risque de blessure. AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures. Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure. Toujours remettre l’outil électrique accompagné de ces documents.

4.1 Consignes de sécurité communes pour

le meulage, le ponçage avec du papier abrasif, le travail avec des brosses métalliques ou le tronçonnage : a) Cet outil électrique est conçu pour une utilisation en tant que meuleuse, ponceuse au papier de verre, brosse métallique, scie cloche ou tronçonneuse. Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect des consignes ci- dessous peut avoir pour conséquence une électrocution, un incendie et/ou des blessures graves. b) Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel. c) Ne pas utiliser l’outil électrique pour une fonction pour laquelle il n’a pas été conçu et qui n’a pas été prévue par le fabricant. Une telle transformation peut entraîner la perte de contrôle de la machine et des blessures graves. d) Ne pas utiliser d’accessoires qui n’ont pas été conçus spécifiquement et recommandés par le fabricant de l’outil électrique. Le fait qu’un accessoire puisse être fixé sur votre outil électrique ne suffit pas à assurer un fonctionnement en toute sécurité. e) La vitesse de rotation autorisée de l'accessoire doit être au moins aussi élevée que la vitesse de rotation maximale indiquée sur l'outil électrique. Des accessoires fonctionnant à une vitesse supérieure à la vitesse autorisée peuvent se casser et se détacher de l’outil. f) Le diamètre extérieur et l’épaisseur de l’accessoire doivent se situer dans les limites des caractéristiques assignées de l’outil électrique utilisé. Les accessoires n’ayant pas les dimensions correctes ne peuvent pas être protégés ni contrôlés de manière adaptée. g) Les dimensions pour la fixation de l’accessoire doivent correspondre aux dimensions des dispositifs de fixation de l’outil électrique. Les accessoires qui ne s'adaptent pas avec précision au dispositif de fixation fonctionnent de façon irrégulière, vibrent excessivement et peuvent conduire à une perte de contrôle. g) Ne pas utiliser d’accessoires endommagés. Avant chaque utilisation des accessoires, contrôler si les meules ne présentent pas d'éclats et de fissures, si les plateaux abrasifs ne présentent pas de fissures ou de traces d’usure importantes et si les brosses métalliques ne présentent pas de fils métalliques mal fixés ou cassés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faire marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Normalement, les accessoires endommagés se cassent pendant cette période d’essai.

i) Porter un équipement de sécurité

individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des lunettes de protection. Si nécessaire,

1. Déclaration de conformité

2. Utilisation conforme à l'usage

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

porter un masque anti-poussière, une protection auditive, des gants et un tablier capable d’arrêter les petits fragments abrasifs ou les fragments provenant de l’ouvrage. Les lunettes de sécurité doivent pouvoir arrêter les débris expulsés au cours des différentes opérations. Le masque anti-poussière ou le masque de protection des voies respiratoires doit pouvoir filtrer les particules générées lors des applications. Une exposition prolongée à des bruits de forte intensité peut être à l’origine d’une perte d’acuité auditive. j) Maintenir les personnes présentes à une distance de la zone de travail garantissant leur sécurité. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments provenant de la pièce à usiner ou d’un accessoire endommagé peuvent être expulsés et causer des blessures au-delà de la zone immédiate de travail. k) Lors de travaux où l'outil risque de rencontrer des conducteurs électriques non apparents, voire son câble secteur, tenir l'outil électrique exclusivement au niveau des poignées isolées. Le contact d’un accessoire de coupe avec un conducteur sous tension peut mettre les parties métalliques accessibles de l’outil sous tension et pourrait électrocuter l’opérateur. l) Placer le câble à distance de l’outil en rotation. Si vous perdez le contrôle, le câble peut être coupé ou être entraîné et votre main ou votre bras peut être entraîné dans l’accessoire de rotation. m) Ne jamais reposer l’outil électrique avant son arrêt complet. En tournant, la meule peut agripper la surface et rendre l’outil incontrôlable. n) Ne pas faire fonctionner l’outil en le transportant. Un contact accidentel avec l’accessoire rotatif pourrait accrocher vos vêtements et l'accessoire risque de percer votre corps. o) Nettoyer régulièrement les fentes d’aération de l’outil électrique. Le ventilateur du moteur attirera les poussières à l’intérieur du boîtier et une accumulation excessive de métal fritté peut provoquer des dangers électriques. p) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux. q) Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut entraîner une électrocution.

4.2 Rebonds et mises en garde

correspondantes Le rebond est une réaction soudaine au blocage ou au coincement d’un accessoire en rotation comme une meule, un plateau abrasif, une brosse métallique, etc. Le coincement ou le blocage entraîne un arrêt soudain de l’accessoire en rotation. L’outil électrique hors de contrôle accélère alors dans le sens de rotation opposé de l’accessoire au point du blocage. Par exemple, si une meule s'accroche ou se bloque dans la pièce à usiner, le bord de la meule qui entre dans la pièce à usiner peut y être bloqué provoquant l’éjection de la meule ou un rebond. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de blocage. Les meules peuvent également se rompre. Le rebond est le résultat d’une mauvaise utilisation de l’accessoire et/ou de mauvaises conditions de travail. Il peut être évité en prenant les précautions adéquates spécifiées ci-dessous. a) Maintenir fermement l’outil et positionner le corps et les bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée latérale, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L’opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. b) Ne jamais placer la main à proximité de l’accessoire en rotation. En cas de rebond, l’accessoire peut passer sur votre main. c) Ne pas se placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil électrique dans le sens opposé au mouvement de la meule au point d’accrochage. d) Apporter un soin particulier lors de travaux effectués dans les coins, sur les arêtes vives, etc. Éviter que l’accessoire heurte la pièce à usiner ou s’y accroche. Sur les coins, les arêtes vives ou en cas de choc, l’accessoire en rotation a tendance à accrocher. Cela provoque une perte de contrôle ou un rebond. e) N'utilisez pas de meule de tronçonnage pour couper le bois, pas de meule de tronçonnage diamantée segmentée avec une distance entre les segments supérieure à 10 mm et pas de lame de scie dentée. Ces accessoires provoquent souvent des rebonds ou des pertes de contrôle.

4.3 Consignes de sécurité spécifiques aux

opérations de ponçage et de tronçonnage : a) Utiliser uniquement des types de meules recommandés pour l'outil électrique et le capot de protection spécifique conçu pour la meule choisie. Les meules pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. b) Les meules coudées doivent être fixées de façon à ce que la surface de rectification se trouve sous le bord du capot de protection. Une meule mal fixée, qui dépasse du bord du capot de protection, ne peut pas être protégée de manière adaptée. c) Le capot de protection doit être solidement fixé à l’outil électrique et réglé de façon à ce que l’opérateur soit exposé le moins possible à la meule afin d’assurer une sécurité maximale. Le capot de protection contribue à protégerFRANÇAIS fr

l'utilisateur contre les fragments, le contact accidentel avec la meule, ainsi que contre les étincelles, qui pourraient enflammer les vêtements. d) Les meules doivent uniquement être utilisées pour les applications recommandées. Exemple : ne jamais meuler avec la surface latérale d'une meule de tronçonnage. Les meules de tronçonnage sont destinées au meulage avec le bord de la meule. les forces transversales appliquées à ces meules peuvent les briser. e) Toujours utiliser des flasques de serrage non endommagés qui sont de taille et de forme correctes pour la meule choisie. Les flasques adaptés supportent les meules et réduisent ainsi le risque de rupture de celles-ci. Les flasques pour les meules de tronçonnage peuvent être différents des autres flasques de meule. f) Ne pas utiliser de meules usées d’outils électriques plus grands. La meule destinée à un outil électrique plus grand n’est pas appropriée pour la vitesse plus élevée d’un outil plus petit et elle peut éclater. g) Lorsque vous utilisez des meules pour un double usage, utilisez toujours le capot de protection adapté pour les travaux que vous effectuez. Si vous n’utilisez pas le bon capot, la protection attendue ne sera pas assurée ce qui peut causer de graves blessures.

4.4 Mises en garde de sécurité

additionnelles spécifiques aux opérations de tronçonnage abrasif : a) Ne pas «coincer» la meule de tronçonnage ou ne pas appliquer une pression excessive. Ne pas tenter de réaliser une découpe trop profonde Une surcharge de la meule de tronçonnage augmente la charge et la susceptibilité de torsion ou de blocage de la meule à l’intérieur de la coupe et la possibilité de rebond ou de cassure de la meule. b) Ne pas se placer dans l’alignement de la meule de tronçonnage en rotation ni derrière celle-ci. Lorsque vous éloignez la meule de vous, l'outil électrique avec la meule de tronçonnage en rotation peut être propulsé vers vous en cas de choc en arrière. c) Lorsque la meule de tronçonnage se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais essayer de sortir la meule de tronçonnage de la coupe tant que celle-ci est en mouvement, sinon il peut se produire un phénomène de rebond. Examiner la situation et corriger de manière à éliminer la cause du blocage de la meule. d) Ne pas reprendre l’opération de coupe dans la pièce à usiner. Laisser la meule de tronçonnage atteindre sa pleine vitesse et la replacer avec précaution dans la coupe La meule peut se coincer, se rapprocher ou provoquer un rebond si l’outil est redémarré lorsqu’elle se trouve dans l’ouvrage. e) Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule de tronçonnage. Les ouvrages de grande dimension ont tendance à fléchir sous l’effet de leur propre poids. La pièce à usiner doit être soutenue des deux côtés de la meule, et ce près de la ligne de coupe et au niveau du bord. f) Être particulièrement prudent lors d'une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. Lorsqu’elle s’enfonce dans le matériau, la meule de tronçonnage peut couper des conduites de gaz ou d’eau, des fils électriques ou des objets, ce qui peut entraîner des rebonds. g) Ne pas effectuer de coupes courbes. Une surcharge de la meule de tronçonnage augmente sa sollicitation et la susceptibilité de torsion ou de blocage de la meule et donc la possibilité de rebond ou de cassure de la meule, ce qui peut causer des blessures graves.

4.5 Consignes de sécurité particulières pour

le ponçage avec du papier abrasif : a) Utilisez des feuilles abrasives de la bonne taille et respectez les indications du fabricant pour choisir les feuilles abrasives. Des feuilles abrasives qui dépassent du plateau abrasif peuvent causer des blessures et l’accrochage et le déchirement des feuilles abrasives ou encore un rebond.

4.6 Consignes de sécurité spécifiques aux

opérations de brossage métallique : a) Gardez à l’esprit que la brosse métallique perd des fils métalliques au cours de l'usage normal. N'exercez pas une pression trop importante sur les fils métalliques. Les fils métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. b) Si l’utilisation d’un capot de protection est recommandée, éviter tout contact entre le capot de protection et la brosse métallique. Les brosses circulaires ou les brosses boisseaux peuvent s'élargir en raison de la pression et des forces centrifuges.

4.7 Autres consignes de sécurité :

AVERTISSEMENT – Toujours porter des lunettes de protection. Porter une protection auditive. AVERTISSEMENT – Utilisez toujours l’outil électrique avec les deux mains. N'utilisez pas le capot de protection pour le ponçage pour des travaux de tronçonnage. Pour des raisons de sécurité, utilisez le capot de protection pour le tronçonnage lors des travaux avec des meules de tronçonnage. N’utilisez pas de meules de tronçonnage diamantées segmentées avec une distance entreFRANÇAISfr

les segments > 10 mm. Seuls les angles de coupe négatifs sont autorisés pour les segments. Uniquement utiliser les meules de tronçonnage composites si elles sont renforcées. Utiliser des intercalaires souples s'ils ont été fournis avec l'accessoire de ponçage et que leur utilisation s'impose. Respecter les indications de l'outil ou du fabricant d'accessoires ! Protéger les disques de la graisse et des coups ! Les accessoires doivent être conservés et manipulés avec soin, conformément aux instructions du fabricant. Ne jamais utiliser de meule de tronçonnage pour les travaux de dégrossissage ou d’ébarbage ! Ne pas appliquer de pression latérale sur les meules de tronçonnage. La pièce à usiner doit être fermement fixée de façon à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues. Si les outils de travail sont utilisés avec un insert fileté, l'extrémité de la broche ne doit pas toucher le fond perforé de l'outil de ponçage. S'assurer que le filetage de l'accessoire soit suffisamment long pour accueillir la broche dans sa longueur. Le filetage de l'accessoire doit s'adapter au filetage de la broche. Voir la longueur et le filetage du mandrin à la page 3 au chapitre 14. Caractéristiques techniques. Il est recommandé d'utiliser un système d'aspiration stationnaire adapté. Toujours monter un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont. Lorsque la ponceuse d'angle est arrêtée par son interrupteur de protection contre les courants de court-circuit, elle doit être vérifiée et nettoyée. Voir chapitre 9. Nettoyage. Ne jamais utiliser un outil endommagé, présentant des faux-ronds ou des vibrations. Éviter les dommages sur les conduites de gaz ou d'eau, les câbles électriques et les murs porteurs (statiques). Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance. Débrayage de sécurité Metabo S-automatic (WQ 1100-125, WEQ 1400-125 uniquement). En cas de déclenchement du débrayage de sécurité, arrêter immédiatement la machine ! Une poignée supplémentaire endommagée ou craquelée doit être remplacée. Ne pas utiliser la machine si la poignée supplémentaire est défectueuse. Un capot de protection endommagé ou craquelé doit être remplacé. Ne pas utiliser la machine si le capot de protection est défectueux. Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Toute utilisation non conforme entraîne l'expiration de la garantie ! Le moteur peut surchauffer et endommager l'outil électrique. Pour toute opération de lustrage, nous recommandons notre lustreuse d'angle. Les pièces de petite taille doivent être fixées, par ex. dans un étau. Lors de l’utilisation de meules montées sur flasque avec double usage (meules et meules de tronçonnage combinées), seuls les types de capots de protection suivants peuvent être utilisés : type A, type C. Voir chapitre 11. Utiliser le bon capot de protection : L’utilisation du mauvais capot de protection peut entraîner une perte de contrôle et des blessures graves. Exemples de mauvaise utilisation : - En cas d’utilisation d'un capot de protection de type A pour le ponçage latéral, le capot de protection et la pièce à usiner peuvent se gêner mutuellement ce qui entraîne un manque de contrôle. - En cas d’utilisation d'un capot de protection de type B pour le tronçonnage avec des meules de tronçonnage composites, il y a un risque accru d’être exposé aux étincelles et aux particules de ponçage ainsi qu’aux éclats de la meule si la meule se casse. - En cas d’utilisation d’un capot de protection de type A, B, C pour le tronçonnage ou le ponçage latéral sur du béton ou de la maçonnerie, il y a un risque accru d’exposition aux poussières et de perte de contrôle avec rebond. - En cas d’utilisation d’un capot de protection de type A, B, C avec une brosse circulaire plus épaisse que ce qui est autorisé, les fils métalliques peuvent entrer en contact avec le capot de protection ce qui peut casser les fils métalliques. Utilisez toujours le capot de protection adapté à l’accessoire utilisé. Voir chapitre 11. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le ponçage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d'autres produits de maçonnerie, et - L'arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiante. D'autres maladies connues incluent par exemple les réactions allergiques et lesFRANÇAIS fr

affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières. Respecter les directives et les dispositions locales applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets). Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l'émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser. Voir page 2. 1 Écrou de serrage M-Quick* 2 Flasque d'appui * 3 Broche 4 Bouton de blocage de la broche 5 Interrupteur coulissant de marche/arrêt * 6 Poignée 7 Molette de réglage de la vitesse * 8 Bouton-poussoir * 9 Sécurité antidémarrage * 10 Poignée supplémentaire 11 Capot de protection 12 Écrou à deux trous frontaux * 13 Clé à ergots * 14 Écrou de serrage (sans outil) * 15 Étrier destiné au serrage/desserrage de l'écrou de serrage (sans outil) à la main * 16 Vis de serrage* 17 Bague de serrage* 18 Levier de fixation du capot de protection*

• selon modèle/non compris dans la fourniture Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Toujours monter un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont.

6.1 Pose de la poignée supplémentaire

Travailler toujours avec une poignée supplémentaire (10) appropriée ! Visser la poignée supplémentaire sur le côté gauche ou droit de la machine.

6.2 Fixation du capot de protection

Pour des raisons de sécurité, utilisez uniquement exclusivement le capot de protection prévu pour l’accessoire utilisé ! L’utilisation du mauvais capot de protection peut entraîner une perte de contrôle et des blessures graves. Voir également chapitre 11. Accessoires ! W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850- 125, WEV 850-115, WEV 850-125, W 900-115, W 1100-115, W 1100-125 : Voir page 2, figure C. - Desserrer la vis de serrage (16) afin que la bague de serrage (17) soulève suffisamment le capot de protection. - Placer le capot de protection (11) dans la position indiquée. - Orienter le capot de protection de sorte que la zone fermée soit tournée vers l'utilisateur. - Serrer fortement la vis de serrage (16). Vérifier la fixation, le protecteur (11) doit rester immobile. WP 1100-115, WQ 1100-125, WEQ 1400-125 : Voir page 2, illustration D. - Appuyer sur le levier (18) et le maintenir abaissé. Placer le capot de protection (11) dans la position indiquée. - Lâcher le levier et tourner le capot de protection jusqu'à ce que le levier s'encliquette. - Appuyer sur le levier et orienter le capot de protection de sorte que la zone fermée soit tournée vers l'utilisateur. - Vérifier la fixation : le levier doit être encliqueté et le capot de protection ne doit pas changer de position. Utiliser exclusivement des outils accessoires, qui sont au minimum en retrait de 3,4 mm par rapport au capot de protection. Avant tout changement d'équipement : débrancher la fiche secteur de la prise de courant. La machine doit être débranchée et la broche immobile. Dans le cadre de travaux avec des meules à tronçonner, utiliser le capot de protection de ponçage pour des raisons de sécurité (voir chapitre

7.1 Blocage de la broche

- Appuyer sur le bouton de blocage de la broche (4)

tourner manuellement la broche (3) jusqu'à ce que

le bouton de blocage de la broche s'encliquette de manière perceptible.

7.2 Placement de la meule

Voir page 2, figure A. - Placer la flasque d'appui (2) sur la broche. Elle est correctement placée s'il est impossible de la déplacer sur la broche. Uniquement W ... -100 : visser le flasque d'appui à l'aide de la clé à ergots sur la broche de sorte que le petit lien (diamètre de 16 mm) soit dirigé vers le haut. - Placer la meule sur le flasque d'appui (2). La meule doit être placée de manière équilibrée sur le flasque d'appui.

7.3 Fixer/desserrer l'écrou de serrage M-

Quick (suivant la version) Fixer l'écrou de serrage M-Quick (1): Uniquement pour les modèles WQ1100- 125, WEQ 1400-125. Si l'accessoire situé dans la zone de serrage est d'une épaisseur supérieure à 7,1 mm, ne pas utiliser l'écrou de serrage M-Quick ! Dans ce cas, utiliser l'écrou à deux trous frontaux (12) avec la clé à ergots (13). - Bloquer la broche (voir chapitre 7.1). - - Placer l'écrou de serrage M-Quick (1) sur la broche (3) de sorte que les 2 bords d'attaque s'insèrent dans les 2 rainures de la broche. Voir illustration à la page 2. - - Retirer fermement l'écrou de serrage M-Quick à la main dans le sens horaire. - En tournant fortement la meule dans le sens horaire, tirer sur l'écrou de serrage M-Quick. Desserrer l’écrou de serrage M-Quick (1) : Seulement si l'écrou de serrage M-Quick (1) est adapté, le mandrin peut être arrêté avec le bouton d'arrêt du mandrin (4) ! - Après sa mise hors tension, la machine continue de tourner. - Peu avant l'immobilisation de la meule, appuyez sur le bouton d'arrêt de la broche (4). L'écrou de serrage M-Quick (1) se détache.

7.4 Fixation/desserrage de l'écrou à deux

trous frontaux (suivant la version) Fixez l'écrou à deux trous frontaux (12) : Les 2 côtés de l'écrou à deux trous frontaux sont différents. Visser l'écrou à deux trous frontaux sur la broche suivant les schémas ci-dessous : Voir page 2, figure B. - X) Pour les meules fines : L'épaulement de l'écrou à deux trous frontaux (12) est orienté vers le haut, afin que la meule fine puisse être serrée de façon sûre. Y) Pour les meules épaisses : L'épaulement de l'écrou à deux trous frontaux (12) est orienté vers le bas, afin que l'écrou à deux trous frontaux puisse être fixé de façon sûre sur la broche. Z) Uniquement pour W ... -100 : L'épaulement de l'écrou à deux trous frontaux est dirigé vers le bas, ou la surface plane est dirigée vers le haut. - Verrouiller la broche. Vissez fermement l'écrou à deux trous frontaux (12) à l'aide de la clé à ergots (13) dans le sens horaire. Desserrer l'écrou à deux trous frontaux : - Bloquer la broche (voir chapitre 7.1). Dévissez l'écrou à deux trous frontaux (12) à l'aide de la clé à ergots (13) dans le sens anti-horaire.

7.5 Fixation/détachement de l'écrou de

serrage (sans outil) (selon le modèle) Serrer l'écrou de serrage (sans outil) (14) uniquement à la main ! Pour le travail, l'étrier (15) doit toujours être rabattu à plat sur l'écrou de serrage (1). Fixer l'écrou de serrage (sans outil) (14) : Si l'accessoire situé dans la zone de serrage est d'une épaisseur supérieure à 6 mm, ne pas utiliser l'écrou de serrage (sans outil) ! Dans ce cas, utiliser l'écrou à deux trous frontaux (12) avec la clé à ergots (13). - Bloquer la broche (voir chapitre 7.1). - Rabattre l'étrier (15) de l'écrou de serrage vers le haut. - Monter l'écrou de serrage (14) sur la broche (3). Voir illustration à la page 2. - Au niveau de l'étrier (15), serrer l'écrou de serrage à la main, dans le sens des aiguilles d'une montre. - Rabattre de nouveau l'étrier (15) vers le bas. Desserrer l'écrou de serrage (sans outil) (14) : - Bloquer la broche (voir chapitre 7.1). - Rabattre l'étrier (15) de l'écrou de serrage vers le haut. - Dévisser l'écrou de serrage (14) à la main, dans le sens inverse des aiguilles d'une montre. Remarque : en cas d'écrou de serrage (14) grippé, il est possible d'utiliser une clé à ergots pour le dévissage.

8.1 Régler la vitesse (WEV 850-115,

WEV 850-125) Réglez la vitesse recommandée sur la molette (7). (petit chiffre : vitesse faible ; grand chiffre = vitesse élevée) Meule à tronçonner, à dégrossir, meule-boisseau, meule à tronçonner en diamant : vitesse élevée Brosse : vitesse moyenne Plateau de ponçage : vitesse faible à moyenne Nota : Pour toute opération de lustrage, nous recommandons notre lustreuse d'angle.

Toujours guider la machine des deux mains. Mettez la machine sous tension avant de positionner la machine sur la pièce à usiner.

8. UtilisationFRANÇAIS fr

Veiller à éviter que la machine aspire des poussières et des copeaux supplémentaires. Lors de la mise en marche et de l'arrêt de la machine, la tenir loin des dépôts de poussière. Après l'avoir arrêtée, ne poser la machine qu'une fois que le moteur a cessé de tourner. Éviter les démarrages intempestifs : toujours éteindre l'outil avant de retirer la fiche de la prise ou en cas de coupure de courant. Lorsque la machine est en position de fonctionnement en continu, elle continuera de tourner si elle vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée. Outils à interrupteur coulissant : Mise en marche : Glisser l'interrupteur coulissant (5) vers l'avant. Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'à ce qu'il s'encliquète. Arrêt : appuyer sur l'arrière de l'interrupteur coulissant (5), puis relâcher. Machines avec interrupteur Paddle (à fonction homme mort) : (machines avec la désignation WP...) Mise en marche : pousser le verrouillage d'interrupteur (9) dans le sens de la flèche et appuyer sur le bouton-poussoir (8). Arrêt : relâcher la gâchette (8).

8.3 Consignes pour le travail

Meulage et ponçage au papier de verre : Exercer sur la machine une pression mesurée et effectuer des allers-retours sur la surface, afin que la surface de la pièce à usiner ne devienne pas trop chaude. Dégrossissage : pour obtenir un résultat correct, travailler à un angle d'application compris entre 30° et 40°. Tronçonnage : lors des travaux de tronçonnage, travaillez toujours en sens opposé (voir photo). Sinon, la machine risque de sortir de la ligne de coupe de façon incontrôlée. Toujours travailler avec une avance mesurée, adaptée au matériau à usiner. Ne pas positionner la machine de travers, ne pas l'appuyer ni l'osciller. Travaux avec les brosses métalliques Exercer une pression modérée sur la machine. Lors du travail, des particules peuvent se déposer à l'intérieur de l'outil électrique. Cela entrave le refroidissement de l'outil électrique. Les dépôts de particules conductrices peuvent endommager l'isolation de protection de l'outil électrique et entraîner un risque d'électrocution. Aspirer régulièrement, souvent et soigneusement l'outil électrique à travers toutes les fentes d'aération avant et arrière ou souffler avec de l'air sec. Débranchez d’abord l'outil électrique de l’alimentation électrique et portez des lunettes de protection et un masque anti-poussière adapté. Lors du soufflage, veiller à ce que l’aspiration soit correcte. La machine ne fonctionne pas. La protection contre le redémarrage s'est déclenchée. Si le cordon d'alimentation est branché alors que la machine est sur « Marche », ou si l'alimentation revient après une coupure de courant, la machine ne démarre pas. Éteindre la machine et la remettre en marche.

WEV 850-115, WEV 850-125, WEQ 1400-125

uniquement : La vitesse diminue. La machine est en surcharge ! Laisser fonctionner la machine à vide jusqu'à ce que la machine soit refroidie. Utiliser uniquement des accessoires originaux Metabo. Voir page 4. Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Utilisez toujours l’accessoire de protection adapté aux travaux à effectuer et le capot de protection prescrit. Voir page 4. (Images à titre d’exemple). Travail prévu : 1 = ponçage avec la surface 2 = tronçonnage 3 = perçage de trous 4 = brossage avec une brosse métallique 5 = ponçage avec du papier abrasif Accessoires :

1.1 = meule d’ébarbage

1.2 = meule-boisseau (céramique)

1.3 = meule-boisseau diamantée « maçonnerie/

2.1 = meule de tronçonnage « métal »

2.2 = meule de tronçonnage « maçonnerie/béton »

2.3 = meule de tronçonnage diamantée

« maçonnerie/béton »

2.4 = meule de tronçonnage à double usage (meule

et meule de tronçonnage combinée)

3.1 = trépans de perçage diamantés

5.1 = plateau abrasif à lamelles

5.2 = plateau abrasif pour feuilles abrasives

Capot de protection prescrit : Type A = capot de protection pour le tronçonnage / capot de protection avec clip de capot de protection pour le tronçonnage Type B = capot de protection pour le ponçage Type C = capot de protection pour le ponçage et le tronçonnage (combinaison) Type D = capot de protection pour meule-boisseau Type E = capot d’aspiration pour le ponçage de grandes surfaces Type F = capot d’aspiration pour le tronçonnage Autres accessoires : (Voir également www.metabo.com) A Écrou à deux trous (12) B Écrou de serrage M-Quick (1) C Écrou de serrage (sans outil) (14) D Clip de capot d’aspiration Gamme d'accessoires complète, voir www.metabo.com ou le catalogue d'accessoires. Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien ! Un câble d’alimentation défectueux peut uniquement être remplacé par un câble d’alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo. Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. La poussière produite lors du ponçage peut contenir des substances toxiques : ne pas les jeter dans les déchets ménagers, mais de manière conforme dans une station de collecte pour les déchets spéciaux. Suivez les réglementations nationales concernant l’élimination écologique et le recyclage des machines, des emballages et des accessoires. Les matériaux d’emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service. Uniquement pour les pays de l’UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électro- niques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage. Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques. Ø =diamètre max. de l'outil de travail

max,1 =épaisseur max. admise de l'outil de travail dans la zone de serrage avec utilisation d'un écrou à deux trous frontaux (12)

max,2 =épaisseur max. admissible de l'accessoire dans la zone de serrage avec utilisation d'un écrou de serrage M-Quick (1)

max,3 =épaisseur max. admise de l'accessoire dans la zone de serrage avec utilisation d'un écrou de serrage (sans outil) (14)

max,4 =meule de dégrossissage/meule de tronçonnage : épaisseur max. admise de l'accessoire

max,5 =épaisseur max. admise pour les brosses circulaires M =filet de la broche l =longueur de la broche porte-meule

• =vitesse à vide (vitesse max.)

• =vitesse à vide (réglable)

=puissance débitée m =poids sans câble d’alimentation Valeurs de mesure calculées selon EN 62841. Machine de classe de protection II ~ courant alternatif Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d’émission Ces valeurs permettent l’estimation des émissions de l’outil électrique et la comparaison entre différents outils électriques. Selon les conditions d’utilisation, l’état de l’outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l’estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Le ponçage de tôles fines ou d’autres pièces vibrant facilement et avec une grande surface peut entraîner une augmentation sensible du niveau de bruit (jusqu’à 15 dB) par rapport aux valeurs d'émission de bruit indiquées. Des mesures adaptées doivent être prises, par exemple l’installation de tapis isolants lourds et flexibles, afin d'éviter l'émission de bruit. L'émission de bruit plus importante doit également être prise en compte lors

13. Protection de l'environnement

14. Caractéristiques techniquesFRANÇAIS fr

de l’analyse des risques liée au bruit et du choix d’une protection auditive adaptée. Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 62841 :

h, SG = valeur d'émission vibratoire (ponçage de surfaces)

h, DS = valeur d’émission de vibrations (meulage avec un plateau de ponçage)

h,SG/DS = incertitude (vibration) Niveaux sonores types A évalués :

= niveau de pression acoustique

= niveau de puissance acoustique

= incertitude Portez des protège-oreilles !NEDERLANDSnl
