BRUKSANVISNING WEQ 1400125 METABO

no Original bruksanvisning 80

da Original brugsanvisning 87

Dra alltid ur kontakten fore installing, omriggning.
eller underhall.

Metabo S-automatic sakerhetskoppling (endast WQ 1100-125, WEQ 1400-125). Om sakerhetskopplingen loser ut, sla genast av maskinen!

Z) Endast på W ... -100:

Arbeta med stalborstar:

1 = Slipning med ytan

2 = Kapning

3 = Hålborrning

4 = Stålborstar

5 = Sandpapperslipning

Insatsverktyg:

1.1 = Grovslipskiva

1.2 = Slipskal (keramisk)

1.3 = Diamantslipskål "Murverk/betong"

2.1 = Kapskiva "Metall"

2.2 = Kapskiva "Murverk/betong"

2.3 = Diamantkapskiva "Murverk/betong"

Typ E = Utsugskapa for slipning av ytor

Typ F = Utsugskapa for kapning

Fler tillbehör:

D Clip for utsugskapa

P1 =Nominell effektforbrukning

P2 =Utgangseffekt

m = Viktutan sladd

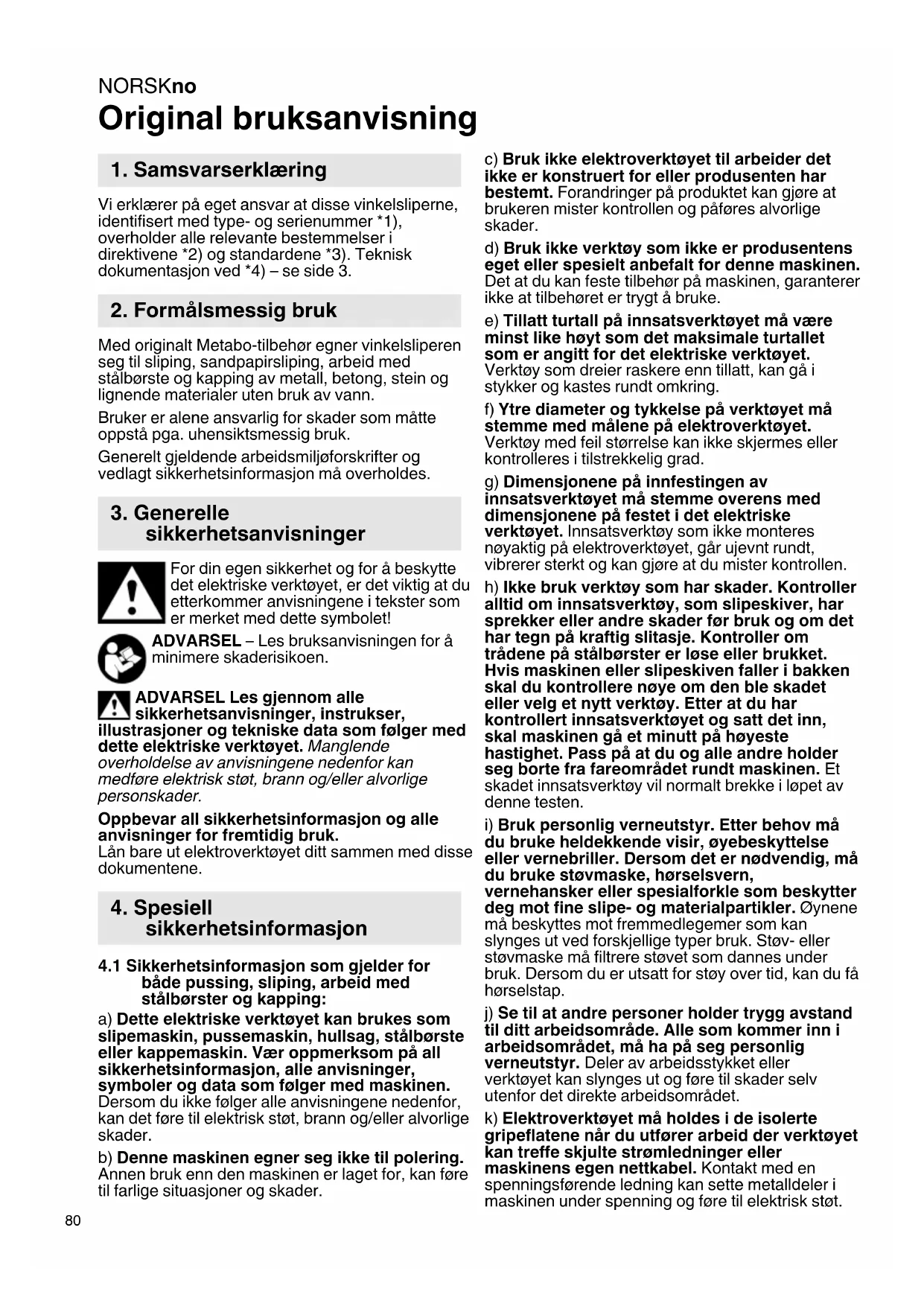

Original bruksanvisning

1. Samsvarserklaering

Vi erklær på eget ansvar at disse vinkelsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelse direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Formalsmessig bruk

Med originalt Metabo-tilbehør egner vinkelsliperen seg til sliping, sandpapirsliping, arbeid med stalborste og kapping av metall, betong, stein og lignende materialer uten bruk av vann.

Bruker er alene ansvarlig for skader som matte oppsta pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskritter og vedlagt sikkerhetsinformasjon ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommmer anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lán bare ut elektroverktøyet dittSAM men med dissedokumentene.

4. Spesiell sikkerhetsinformasjon

4.1 Sikkerhetsinformasjon som gjelder for bade pussing, sliping, arbeid med stalbørster og kapping:

a) Dette elektriske verktøyet kan brukes som slipemaskin, pussemaskin, hullsag, ståbørste eller kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboer og data som følger med maskinen. Dersom du ikke følger alle anvisningene nedenfor, kan det frem til elektrisk støt, brann og/eller alvorlige skader.
b) Denne maskinen egner seg ikke til polering. Annen bruk enn den maskinen er laget for, kan före til farlige situasjoner og skader.

c) Bruk ikke elektroverktøyet til arbeider det ikke er konstrukt forller produsenten har bestemt. Forandringer på produit kan gjore at brukeren mister kontrollen og pafores alvorlige skader.
d) Bruk ikke verktøy som ikke er produsentens eget eller spesielt anbefalt for这部分 maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt á bruke.
e) Tillatt turtall på innsatsverktøyet på vare minst like høyt som det maksimale turtallet som er angitt for det elektriske verktøyet. Verktøy som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
f) Ytre diameter og tykkelse pa verktoyet ma stemme med malene pa elektroverktoyet. Verktoy med feil storrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
g) Dimensjonene på innfestingen av innsatsverktøyet ma stemme overens med dimensjonene på festet i det elektriske verktøyet. Innsatsverktøy som ikke moneres nøyaktig på elektroverktøyet, går ujevnt rundt, vibrerer sterkt og kan gjore at du mister kontrollen.
h) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy, som slipskiver, har sprekker eller andre skader før bruk og om det har tegn på kraftig slitasje. Kontroller om tradene på stålbørster er loseller brukket. Hvis maskinen aller slipskiven faller i bakken skal du kontrollere nøye om den ble skadet ell er velg et nytt verktøy. Etter at du har kontrollert innsatsverktøyet og satt det inn, skal maskinen gæ et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareomrødet rundt maskinen. Et skadet innsatsverktøy vil normalt bredkke i lopet av dette testen.
i) Bruk personlig verneutstyr. Etter behov ma du bruke heldekkende visir, oyebeskytteleller vernebriller. Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker ell spesialforkle som beskytter deg mot fine slipe- og materialpartikler. Oynene ma beskytres mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Stov-ller stovmaske ma filtrere stovet som dannes under bruk. Dersom du er utsatt for stoy over tid, kan du fahorselstab.
j) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomradet, ma ha pa seg personlig verneutstyr.Deler av arbeidsstykket ell er verktoyet kan slynges ut og fore til skader selvutenfor det direkte arbeidsomradet.
k) Elektroverktøyet må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kan treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med en spenningsførende ledning kan sette metalldeler i maskinen under penning og.fore til elektrisk støt.

I) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hand eller arm kankommen i kontakt med roterende verktøy.
m) Legg aldri fra deg maskinen for verktoyet har stanset welt opp. Et verktoy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) n) La/DD mekinen g a mens du b erer den. Dersom klere nne dine skulle komme i kontakt med et verktoy som roterer kan de sette seg fast og verktoyet kan bore seg inn i kroppen din.
o) Sorg for regelmessig rengjoring av luftapningene pa maskinen. Motorviften trekker stovinn i motorhuset. En sterk ansamling av stov kan fore til elektriske risikosituasjoner.
p) Bruk seks maskinen nær materialer som kan ta fyr. Gnister kan antennene materialene.
q) Bruk ikke verktøy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan.fore til elektrisk støt.

4.2 Rekyl og tilhorende sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipskiver, slipetallerkener, stalborster osv. Fastklemming eller blokkering forer til bra stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert g mot verktoyets dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg aller blokkeres i arbeidsstykket, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne ell er det kan oppsta rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra hen, alt etter hvilken rojasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan ogsakommen til a bredke.

Et tilbakeslag er resultat av feil bruk av elektroverktoyet og/eller feil arbeidsbetingelser. Dette kan forbindres gjennom egnede tiltak sik det er beskrevet nedenfor.

a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan fange opp rekylkreftene. Bruk alltid ekstrahandtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved hoy hastighet. Ved a ffolge egnede sikkerhetsrutiner kanBrukeren ha kontroll overrekyl- og reaksjonskreftene.
b) Hold hendene godt bort fra verktoy som dreier. En rekyl kan fã verktoyet til a bevege seg over harenden din.
c) Unngå Å plassere kroppen i det området dit maskinen vil bevege seg ved rekyl. Rekyl driver maskinen i motsatt retning av slipseskivens dreieretning på blokkeringsstedet.
d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unngå at verktøyet blir kastet tilbake fra arbeidsstykket eller setter seg fast. Verktøy som roterer kanlett sette seg fast i hjørner

og skarpe kanter. Det foorer til tap av kontroll erlerkyl.
e) Bruk aldri kjedesagblad for a kappe tre; icke segmenterte diamantskiver med segmentavstand store enn 10 mm og ikke tannet sagblad. Slikt verktoy kan ofte gi rekyl ellertap av kontroll.

4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:

a) Bruk bare slimelegemer som er tillatt for din maskin, somt et beskyttelsesdeksel som er laget for slimelegemene du bruker. Slipelegemer som ikke er laget for elektriske maskiner, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge iBruk.
b) Krumme slipeskiver mA plasseres slik at splicefalten befinner seg nedenfor kanten pa vernedekselet. En feil plassert slipskive, som rager ut over kanten pa vernedekselet, kan ikke skjermes tilstrekkelig.
c) Vernedekselet må vare sikkert festet på maskinen. Det må vare innstilt slick at det oppnäs høyest mulig grad av sikkerhet, altså at minst mulig av slimelegemet vises Åpent mot brukeren. Dekselet beskytter brukeren mot lõse deler og tilfeldig kontakt med slipskiven, og mot gnister som kan anteenne klærne.
d) Slipeskivene skal bare brukes pa de oppgitte braksomradyne. Eksempel: Bruk aldri sideflaten pa en kappeskive til a slime med. Kappeskiver er laget for a fjerne materiale med kanten av skiven. Krefter som virker fra siden pa slike slimelegemer, kan odelegge dem.
e) Bruk alltid spennflenser med riktig størelse og form til slipseskivene du benytter. Flenser stotter slipskiven og motvirker skivebrudd. Det kan.).ere forskjell pa flenser for kappeskiver og flenser for andre slipskiver.
f) Ikke bruk slitte slipskiver som er laget for storre elektroverktoy. Slipskiver for storre elektroverktoy er/DD ke laget for de hovey hastighetene som minre elektroverktoy har.Derfor kan de brekke.
g) Ved bruk av skiver for dobbelt formal alltid et beskyttelsesdeksel som er egnet for den aktuelle brumen. Bruk av feil beskyttelsesdeksel gir ici den onskede beskyttelsen og kan resultere i alvorlige skader.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk ikke mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast aller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet.
b) Hold avstand fra omraret foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg pa emnet, kan maskinen med den roterende skiven bli kastet rett pa deg dersom det oppstar rekyl.

NORSKno

c) Slå av apparatet dersom kappeskiven setter seg fast eller du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prov aldri Å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av ársaken til fastklemmingen. Fjern den.
d) Ikke slå på maskinen igjen mens den sitter i arbeidsstykket. Vent til kappeskiven har nàdd full hastighet før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slick at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store arbeidsstykker kan boye seg pa grunn av sin egen vekt. Arbeidsstykker ma stottes pa begge sider av skiven; bade i nærhen av kappesnittet og pa kanten.
f) Vær saerlig forsiktig nár du lager "dykksnitt" i vegg eller andre steder uten innsyn.

Kappeskiven kan gi rekyl hvis den skjærer i gass-eller vannrør, elektriske ledninger aller andre gjenstander.
g) Ikke lag kurvesnitt. Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast eller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet. Det kan gi alvorlige skader.

4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirliping:

a) Bruk slimepapir med riktig størrelse og følg produsentens anvisninger om valg av slimepapir. Slipepapir som er større enn slipetallerkenen, kan frem til skader og til blokkering, rifter i slimepapirene og rekyl.
4.6 Særlig sikkerhetsinformasjon i forbindelse med arbeit med stålborster:
a) Vær oppmerksom på at stolbørsten mister traddeler under vanlig bruk. Ikke overbelast børsten ved Å trykke for hardt. Traddeler som slynges ut, trengerlett gjennom hud og/eller tynne klær.
b) Dersom det anbefales beskyttelsesesdeksel, ma du sorge for at det ikke blirkontakt mellom vernenedekselet og stalborsten. Tallerken- og koppborster kan få storre diameter dersom du trykker for hardt, og på grunn av sentrifugalkreftene.

4.7 Andre sikkerhetsanvisninger:

Bruk hørselvern.

ADVARSEL - Hold alltid med to hender i elektroverktoyet.

Bruk ikke slime-beskyttesesdekselet ved kappeslipearbeider. Av sikkerhetsmessige

arsaker ma du bruke beskyttesesdeksel nar du arbeider med kappeskiven.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Innsatsverktøy skal oppbevares og händteres nøyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping erler
avgrading! Kappeskivene skal ikke utsettes for trykk
fra sider.

Emnet mä ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner mä stottes tilstrekkelig opp.

Dersom det brukes innsatsverktøy med gjengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i spliceverktøyet. Sjekk at gjengene på innsatsverktøyet er lange nok til spindelens lenghte. Gjengene i innsatsverktøyet på passer til gjengene på spindelen. Om lenghte og gjenging på spindelen; se side 3 og kapittel 14. Tekniske data.

Vi anbefaler bruk av et egnet, stasjonert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA . Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger maskinen kontroll og rengjoring. Se kapittel 9. Rengjoring.

Skadde, runde aller vibrerende verktoy mA ikke brukes.

Unngå Å skade gass-ller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noeslag.

Metabo S-automatic sikkerhetskobling (kun WQ 1100-125, WEQ 1400-125). Slå av apparatet øyeblikelig hvis sikkerhetskoblingen slår inn!

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Beskyttelsesdeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt beskyttelsesdeksel.

Dette elektroverktøyet er/DDke laget for polering. Garantikrav bortfaller ved/DDke forskriftsmessig bruk! Motoren kan bli overopphet et og elektroverktøyet kan gai stykker.For poleringsarbeid anbefaler vi vär vinkelpolerer.

Fest smæ emner. Spenn dem for eksempel fast i en skrustikke.

Hvis det brukes flensmonterte skiver med dobbelt formal (kombinerte slime- og kappeskiver), kal en av disse beskyttelsesdeksel-typene brukes: Type A, type C.

Se kapittel 11.

Bruk riktig beskyttelsesdeksel:

Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Eksempler på feil bruk:

• Hvis det brukes et beskyttesesdeksel type A for sidesliping kan beskyttesesdekselet og arbeidsstykke i konflikt, som igjen gir)darlig kontroll.
• Ved bruk av beskyttelsesdeksel type B ved kapping med bundne kappeskiver er det økt fare for gnistdannelse og at deler slynges ut - ogsa deler av slipskiven dersom den brekker under arbeidet.
• Ved bruk av beskyttelsesesdeksel type A, B eller C ved kapping eller sidesliping i betong uller mur, er det økt fare for stoveksplosjon og tap av kontroll/ rekyl.
• Ved bruk av beskyttelsesdekseni type A, B eller C med platebørste som er tykkere enn tillatt, kan tradene berore beskyttelsesdekselet og knekke. Bruk alltid riktig beskyttelsesdekselet til innsatsverktøyet. Se kapittel 11.

Redusere stovbelastningen:

ADVARSEL - Enkelte typer stov, som oppstård veled sliping med sandpapir, raging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

-bly fra blyholdig maling,
-mineralstov fra murstein, sement og andermurermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utforer dette typen
arbeider. For a redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
andemasker med spezialfilter for mikroskopiske
partikler.

Dette gjelder ogsa for stov fra andre typer materialer, som f.eks. enkelte typer treverk (som eik ell er bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trenge inn i kroppen.

Folg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelse, deponering).

Samle lose partikler der de oppstar; unnga nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Dahindrer du at partiklene havner i omgivelsene.
Bruk et egnet avsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv aller andre, aller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen doit utluftet og ren med stovsuger. Feiing og blasing virvler opp stvet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut; bank ell er borst dem.

5. Oversikt

Se side 2.

1 M-Quick-spennmutter
2 Stotteflens
3 Spindel
4 Spindelstopp
5 Skyvebryter til Å slå maskinen av og på
6 Handtak
7 Stillhjul til innstilling av turtall *
8 Bryterknapp
9 Startspere*

0 Ekstrahandtak

1 Beskytellsesdeksel
2 Spennmutter *
3 Tapphullsnokkel
4 Strammemutter (verktoyls)
5 Bøyle til Å stramme/losne strammemutteren (verktøyløs) for hand
6 Spennskrue
7 Spennring
8 Hendel til feste av beskyttelsesdeksel

• avhengig av modell / ikke inkludert

6. Ta i bruk

Kontroller fbr bruk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA

6.1 Montering av ekstra stottehandtak

Arbeid kun med monter stottehandtak (10)! Skru stottehandtaket godt fast pa venstre ellhore side av maskinen.

6.2 Sett pabeskyttelsesedekselet

Av sikkerhetsmessige arsaker ma du bare benyttdedekselet som er beregnet pa det aktuelle innsatsverktoyet! Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Se ogsa kapittel 11. Tilbehør!

W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850-125, WEV 850-115, WEV 850-125, W 900-115, W 1100-115, W 1100-125 :

Se bilde C paaide 2.

• Løsne spennskruen (16) slick at spennringen (17) på vernedekselet utvides tilstrekkelig.
• Settdekselet (11) i posisjonen som vist.
  Vri pa vernedekselet sik at det skjermede omradyet er vendt motBrukeren.
• Stram spennskruen (16) godt. Pass på at den sitter godt - vernedekselet (11) mA ikke kunne dreies.

Se bilde D pà side 2.
- Trykk på spaken (18) og hold deninne. Sett dekselet (11) i posisjonen som vist.

NORSKno

• Slipp hendelen og dreidekselet, til hendelen lases.
• Trykk inn hendelen og vri på dekselet sik at det skjermede området er vendt motBrukeren.
• Sjekk at dekselet sitter godt Hendelen ma vare smekket pa plass, og det ma ikke mulig a vri pa beskyttelsesdekselet.

Bruk bare verktoy som er minst 3,4 mm lavere enn beskyttesesdekselet.

For all omstilling: Trekk stopselet ut av stikkontakten. Maskinen ma vare slatt av og delen ma sta stille.

Nar det arbeides med kappeskiver, skal vernedekselet (se kapittel 11. Tilbehør) alltid es.

7.1 Låsing av spindelen

• Spindelstoppen (4) trykkes inn og spindelen (3) dreies for hand, helt til spindelstoppen fester merkbart inn.

7.2 Påsetting av slipeskiven

Se bilde A pa side 2.

• Sett stotteflanders (2) på spindelen. Den er satt på riktig;nar den ikke kan dreies på spindelen. Kun W ... -100: Bruk tapphullsnokkelen til á skru stotteflanders på spindelen sik at den lilskulderen (med diameter 16 mm) peker oppover.
• Sett slipskiven på stotteflanders (2). Slipeskiven på ligge jevnt på stotteflanders.

7.3 Festing/losning av Quick-spennmutter (modellavhengig)

Festing av Quick-spennmutter (1):

Gjelder kun WQ 1100-125, WEQ 1400-125.

Hvis verktoyet er tykkere enn 7,1 mm i festepunktet, skal Quick-spennmuteren sekses! Da bruker du spennmuteren (12) med hullsnokkel (13).

• Lås spindelen (se kapittel 7.1).
• Sett Quick-spennmutteren (1) på spindelen (3) sik at de 2 knastene gär inn i de 2 sporene på spindelen. Se bildet på side 2.
• Stram Quick-spennmutteren ved a dreie for hand, med klokken.
• Stram Quick-spennmutteren ved á dreie slipskiven kraftig med klokken.

Løsne Quick-spennmutteren (1):

Det er kun nár Quick-strammemutteren (1) er pa plass, at spindelen kan bremses med ellasknappen (4)!

• Maskinen fortsetter à gá etter at den er slätt av.

• Trykk inn spindellåsknappen (4) rett før slipseskiven stär stille. Quick-strammemutteren (1) løsner.

7.4 Festing/losninq av spennmutter (modellavhengig)

Festing av spennmutter (12) :

De 2 sidene på spennmutteren er forskjellige. Skru spennmutteren på spindelen som folver:

Se bilde B pà side 2.

-X) Tynne slipeskiver:

Kragen på spennmutteren (12) peker oppover, sik at den tynne slipskiven kan spennes sikkert fast.

Skulderen på spennmutteren peker nedover, dvs. at den javne flaten peker oppover.

• Lås spindelen. Stram spennmutteren (12) med tapphullsnokkelen (13); vri med klokken.

7.5 Feste/losning av strammemutteren (verktoyløs) (utstyrsavhengig)

Strammemutteren (verktoyløs) (14) må bare trekkes til for hand!

Ved arbeid mä boylen (15) alltid vare vippet inn mot strammemutteren (1).

Feste av strammemutteren (verktoyls) (14):

Hvis verktoyet er tykkere enn 6 mm i festepunktet, skal Quick-spennmutteren (uten oy)不克 brukes! Da bruker du spennmutteren med tapphullsnokkel (13).

• Lås spindelen (se kapittel 7.1).
  Vippoppboylen(15)pasta strammemutteren.
• Sett strammemutteren (14) på spindelen (3). Se bildet på side 2.
• På boylen (15) trekkes strammemutteren til for hand med klokken.
  Vipp boylen (15) ned igjen.

Losne strammemutter (verktoylos) (14):

• Lås spindelen (se kapittel 7.1).
  Vipp opp boylen (15) på strammemutteren.
• Skru av strammemutteren (14) for hand mot klokken.

Merk: Hvis strammemutteren (14) sitter svært stramt, kan du ögså bruke en hakenøkkel til Å skru den av.

8. Bruk

Unngå at maskinen suger inn ekstra støv og spon. Hold maskinen unna støvansamlinger

1 Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen nr stopselet blir trukket ut kontakten eller ved strømbrudd.

Under vedvarende drift fortsetter maskinen Å gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to handtakene. Stä med god balanse og arbeid konsentrt.

Maskiner med skyvebryter:

Start: Skyy skyvebryteren (5) forover. Vipp den nedover til den smekker på plass dersom du onsker kontinuerlig innkobling.

Slå av: Trykk på bakerste del av skyvebryteren (5) og slipp opp.

Maskiner med skovlbryter (med dødmansnkapp):

Start: Startsperen (9) skyves i pilens retning og bryteren (8) trykkes.

Koble ut: Slipp bryterknappen (8).

8.3 Arbeidsanvisninger

Sliping og sandpapirlsloping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slick at overflaten på emnet ikke blir for varm.

Grovsliping For a oppna et godt resultat bcr du arbeide med en vinkel pa 30^ - 40^

Kapping:

Ved kapping ma du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremforingshastigkeit som

passer til materialet som skal bearbeides. Ikke tipp til sider, seks trykk, seks pendle.

Arbeid med stalbørster:

Legg moderat press på maskinen.

9. Rengjøring

Under bearbeidingen kan det lösne partikler som trenger inn i maskinen. Det kan pärve kjølingen av maskinen. Konduktive beegg kan pärve isoleringen av maskinen og forårsake elektriske farer.

Derfor skal maskinen regelmessig stovsuges aller blaes godt ut med torr luft gjennom alle luftapningene, foran og bak. Fd dette gjores skal strommen til maskinen kuttes. Bruk vernebriller og en egnet stovmaske. Sorg for godt avsug nar du gjennomforer sik utblasing.

10. Utbedring av feil (modellavhengig)

gjenopprettes etter et strombrudd, starter nikemaskinen. Sla maskinen av og deretter pa igjen.

Kun WEV 850-115, WEV 850-125, WEQ 1400-125:

Lastturtallet avtar. Maskinen belastes for mye! La maskinen gå på tomgang til den er avkjølt.

11. Tilbehør

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braksanvisningen.

Tilpass alltid innsatsverktoyet og beskyttelsesesdekselet til arbeidet du skal gjore.

Se side 4. (Illustrasjonene er eksempler).

Arbeidsoppgave:

1 = Sliping med flate
2 = Kapping
3 = Hullboring
4 = Stålborster
5 = Sliping med sandpapir

Verktoy:

2.4 = Kappeskive med to bruksområder (kombinert landslide- og kappeskive)

1.1 = Slipeskive
1.2 = Slopekopp (keramisk)
1.3 = Diamantslipekopp „mur/betong“
2.1 = Kappeskive „metall“
2.2 = Kappeskive „mur/betong"
2.3 = Diamantkappeskive „mur/betong“
3.1 = Diamantborkroner
4.1 = Rundbørste
4.2 = Gryteskrubb
5.1 = Lamellskive
5.2 = Slipeskive for slimepapir

NORSKno

pabudt beskyttelsesesdekse!

Type A =beskyttelsesdeksel for kappskive / beskyttelsesdeksel med klips for kapping

Type B = Beskyttelsesedeksel for sliping

Type C = Beskyttesesdeksel for sliping og kapping (kombinasjon)

Type D = Beskyttelsesdeksel for slopekopp

Type E = Avsugsdeksel for plansliping

Type F = Avsugsdeksel for kapping

Annet tilbehør:

(se ogsa www.metabo.com)

A Spennmutter (12)

B M-Quick-spennmutter (1)

C Spennmutter (verktoyløs) (14)

D Avsugsdekselklips

Slapestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsmlingsplass for spelzialavfall.

Folg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EUdirektiv 2012/19/EF om kasserte elektriske ktroniskeprodukter (EE-avfall) og iverkseth. nasjonal rett ma kassert elektroverktøys atskilt og bringses til miljøvennlig gjenvin

14. Tekniske data

Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.

= maks.diameterpaverktoy

f_max,1 = maks. tykkelse pa verktoy i festepunktet ved bruk av spennmutter (12)

t_max,2 = maks. tykkelse pa verktoy i festepunktet ved bruk av Quick-spennmutter (1)

t_max,3 = maks. tillatt tykkelse til verktoyet i strammeomradyet ved bruk av strammemutter (verktoylOs) (14)

t_max,4 = Skrubbeskive / kappeskive maks. tillatt tykkelse på verktøyet

t_max.5 = maks. tillatt tykkelse på platebørster

M =Spindelgjenge

I =Lengde pa slipespindelen

n_0^* = Hastighet(topphastighet)

n_V^* = Tomgangsturtall (kan stilles inn)

P1 =Nominalt effektopptak

P2 =Utgangseffekt

m = Vekt uten ledning

Måleverdier iht. EN 62841.

Maskin med beskyttelsesklasse II

Vekselström

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

Utslippsverdier

Disse verdiene gjør det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingssverdier, f.eks. organisatoriske tiltak.

Sliping av tynne plater aller andre arbeidsstykker som lett vbrerer kan qi

betydelig hoyere stoyemisjon (inntil 15 dB) enn det emisjonsverdiene som oppgis. Slike arbeidsstykker bør hindres i Å emittere stoy med egnede tiltak, som f.eks. bruk av tunge isolasjonsmatter. Den forhoyede stoyemisjonen ma øgsa tas hensyn til hvis det gjores en farevurdering av stoybelastningen aller det skal velges horselsvern.

Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 62841:

a_h,SG = Vibrasjonsemisjonsverdi (Sliping av flater)

a_h,DS = Vibrasjonsemisjonsverdi (sliping med slipeskive)

K_h,SG/DS = Usikkerhet(vibrasjon)

4.4 Yderligere særlige

• Bly fra blyholdig maling,
  -mineralsk stov fra mursten, cement og andrematerialer til murværk,og
• arsen og krom fra kemisk behandlet trae.

Tohulsmøtrikkens 2 sider er forskellige. Skru tohulsmøtrikken på spindlen som beskrevet nedenfor:

Se side 2, illustration B.

-X) Ved tynde nibeskiver:

Z) Kun ved W ... -100:

Tilkobling: Skub startspaerren (9) i pilens retning, og tryk pa trykkontakten (8).

Frakobling: Slip afbrydergrebet (8).

Slibning og sandpapirslibning:

1 = Slibning med fladen
2 = Skaering
3 = Hulboring
4 = Trädbørstning
5 = Sandpapirslibning

Indsatsværktjoer:

foreskrevet beskyttessskaerm:

Type A =Skarebeskyttesesskaerm / Beskyttesesskaern inkl. clip til beskyttesesskaern til skaering

Type D = Beskyttelsesskaerm til silibekop

Type E = Beskyttesesskaerm til planslibning med udsugning

P1 =nominal optaget effekt

P2 =afgiven effekt
