EG601A - Groupe électrogène MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe électrogène portable
Marque	Makita
Modèle	EG601A
Tension nominale (CA)	230 V
Fréquence nominale	50 Hz
Puissance nominale (CA)	4600 W
Puissance maximale (CA)	6000 W
Courant nominal (CA)	20 A
Sortie CC	12 V, 8,3 A
Type de moteur	Robin EX35D, 4 temps, OHC, refroidissement par air forcé
Cylindrée	404 cm³
Carburant	Essence sans plomb
Capacité du réservoir	22 L
Capacité d'huile moteur	1,2 L
Système de démarrage	Démarreur à recul (modèle électrique en option)
Dimensions (L x l x H)	725 x 510 x 580 mm
Poids à sec	86 kg
Type de régulation	Régulateur de tension automatique (AVR)
Dispositifs de sécurité	Disjoncteur CA, capteur d'huile, disjoncteur CC
Prise CA	1 x 20 A
Prise CC	1 x 12 V (charge batterie)
Instruments	Voltmètre, jauge de carburant
Entretien courant	Vérification huile, filtre à air, bougie, vidange huile toutes les 100 h
Niveau sonore	Non spécifié

FOIRE AUX QUESTIONS - EG601A MAKITA

Quel type d'huile moteur utiliser ?

Utilisez une huile détersive pour moteur 4 temps de classe API SE ou supérieure (SG, SH, SJ recommandé). La viscosité recommandée pour usage général est SAE 10W-30 ou 10W-40. Adaptez la viscosité à la température ambiante si besoin.

Quel carburant utiliser ?

Utilisez de l'essence sans plomb pour automobiles. Ne pas utiliser de carburant mélangé à de l'huile (2 temps). La capacité du réservoir est de 22 L.

Comment démarrer le groupe électrogène ?

1) Mettez l'interrupteur moteur sur MARCHE. 2) Ouvrez le robinet de carburant. 3) Si moteur froid, fermez le starter. 4) Tirez lentement la poignée du démarreur jusqu'à sentir une résistance, puis tirez rapidement. 5) Après démarrage, ouvrez progressivement le starter.

Que faire si le moteur ne démarre pas ?

Vérifiez : le niveau de carburant, la position du starter (fermé à froid), le robinet de carburant ouvert, l'interrupteur moteur sur MARCHE, la bougie d'allumage (propre et connectée), et le niveau d'huile (le capteur d'huile arrête le moteur si bas).

Quelle est la puissance maximale que je peux utiliser ?

La puissance nominale est de 4600 W, la puissance maximale de 6000 W pour des pointes courtes. Ne dépassez pas ces valeurs. Tenez compte des surintensités au démarrage des moteurs électriques.

Comment entretenir le filtre à air ?

Nettoyez l'élément en mousse d'uréthane toutes les 50 heures. Lavez-le dans du kérosène ou une solution détersive, rincez, séchez, puis imbibez d'huile moteur propre et essorez l'excédent.

À quelle fréquence changer l'huile ?

Changez l'huile après les 20 premières heures, puis toutes les 100 heures. Utilisez de l'huile fraîche de qualité. Vidangez à chaud en retirant le bouchon de vidange et le bouchon de remplissage.

Puis-je utiliser le groupe électrogène sous la pluie ?

Non, ne l'utilisez jamais sous la pluie, dans des conditions humides ou avec les mains mouillées. Risque de choc électrique. Utilisez-le uniquement à l'extérieur, dans un endroit sec et bien ventilé.

Comment stocker le groupe électrogène pour longue période ?

Vidangez le carburant du réservoir et du carburateur (vis de vidange). Changez l'huile. Nettoyez l'appareil. Tirez la poignée du démarreur jusqu'à résistance. Rangez dans un endroit sec et aéré.

Que faire si le disjoncteur CA se déclenche ?

Le disjoncteur se déclenche en cas de surcharge ou de court-circuit. Débranchez les appareils, vérifiez qu'ils ne dépassent pas la puissance nominale, puis réenclenchez le disjoncteur. Si le problème persiste, consultez un centre de service Makita.

MODE D'EMPLOI EG601A MAKITA

Instructions pour le traitement des déchets

Quand ce produit doit être mis au rebut, s'assurer que le carburant et l'huile ont été vidangés correctement à partir du moteur, et que les règlements locaux sont bien observés.

DE

[Anhang]

Étiquette du symbole CE

Le soussigné, T. Kato, représentant le Fabricant, déclare que le produit est en conformité avec les Directives EC suivantes:

Autres normes nationales ou spécifications utilisées:

(d) [Recoil starter model]

(d) Close the fuel valve. (See Fig.4 -⑧)

① OPEN
② CLOSE

4. OIL SENSOR (See Fig. 4 -⑨)

① OIL SENSOR

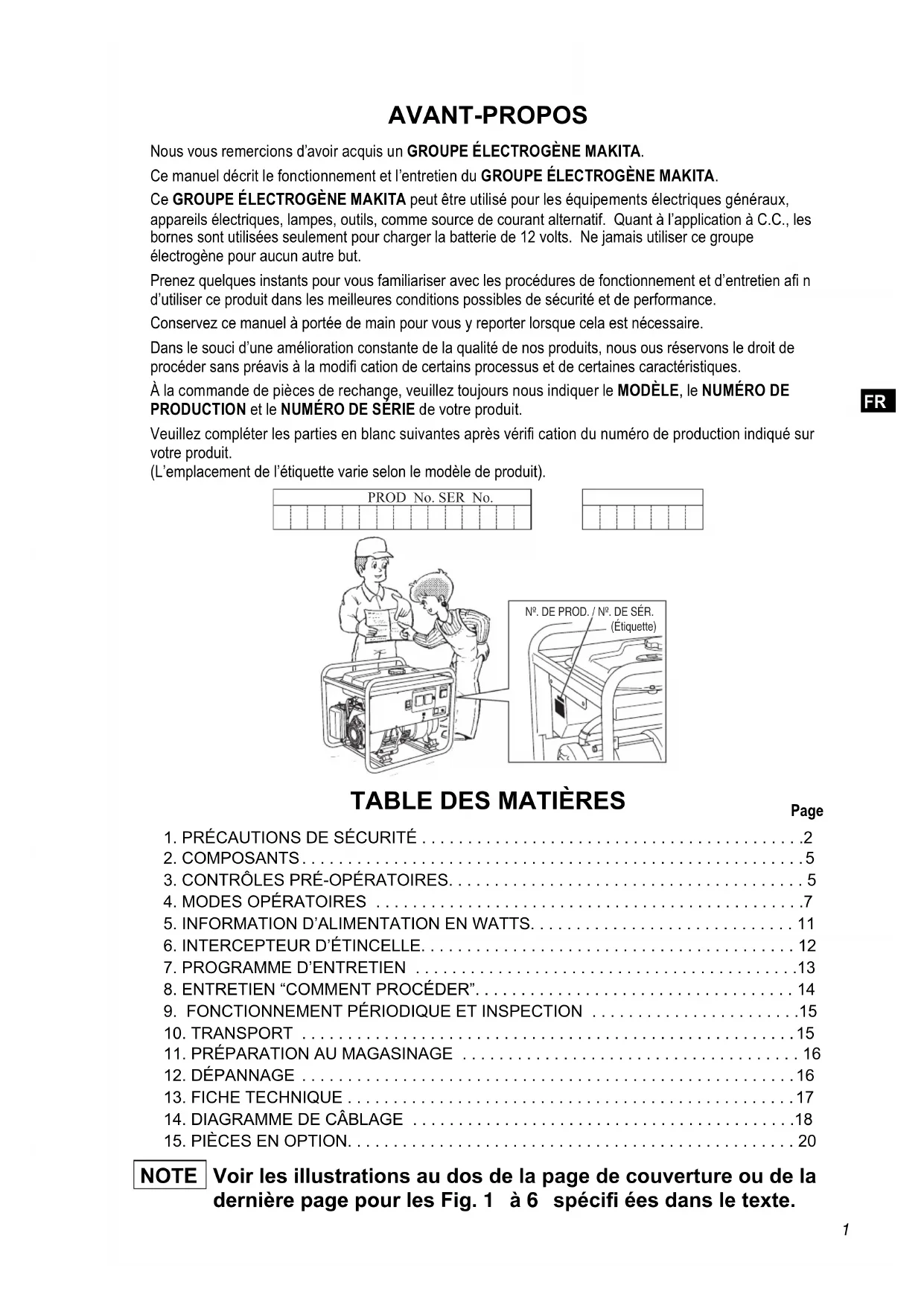

Nous vous remercions d'avoir acquis un GROUPE ÉLECTROGÈNE MAKITA.

Ce manuel décrit le fonctionnement et l'entretien du GROUPE ÉLECTROGÈNE MAKITA.

Ce GROUPE ÉLECTROGÈNE MAKITA peut être utilisé pour les équipements électriques généraux, appareils électriques, lampes, outils, comme source de courant alternatif. Quant à l'application à C.C., les bornes sont utilisées seulement pour charger la batterie de 12 volts. Ne jamais utiliser ce groupe électrogène pour aucun autre but.

Prenez quelques instants pour vous familiariser avec les procédures de fonctionnement et d'entretien afi n d'utiliser ce produit dans les meilleures conditions possibles de sécurité et de performance.

Conservez ce manuel à portée de main pour vous y reporter lorsque cela est nécessaire.

Dans le souci d'une amélioration constante de la qualité de nos produits, nous ous réservons le droit de procéder sans préavis à la modifi cation de certains processus et de certaines caractéristiques.

À la commande de pièces de rechange, veuillez toujours nous indiquer le MODÈLE, le NUMÉRO DE PRODUCTION et le NUMÉRO DE SÉRIE de votre produit.

Veuillez compléter les parties en blanc suivantes après vérifi cation du numéro de production indiqué sur votre produit.

(L'emplacement de l'étiquette varie selon le modèle de produit).

PROD No. SER No. N°. DE PROD. / N°. DE SÉR. (Étiquette)

TABLE DES MATIÈRES

Page

1. PRÉCAUTIONS DE SÉCURITÉ ..... 2
2. COMPOSANTS....5
3. CONTRÔLES PRÉ-OPÉRATOIRES....5
4. MODES OPÉRATOIRES ....7
5. INFORMATION D'ALIMENTATION EN WATTS....11
6. INTERCEPTEUR D'ÉTINCELLE....12
7. PROGRAMME D'ENTRETIEN ....13
8. ENTRETIEN "COMMENT PROCÉDER"......14
9. FONCTIONNEMENT PÉRIODIQUE ET INSPECTION .....15
10. TRANSPORT 15
11. PRÉPARATION AU MAGASINAGE 16
12. DÉPANNAGE 16
13. FICHE TECHNIQUE ..... 17

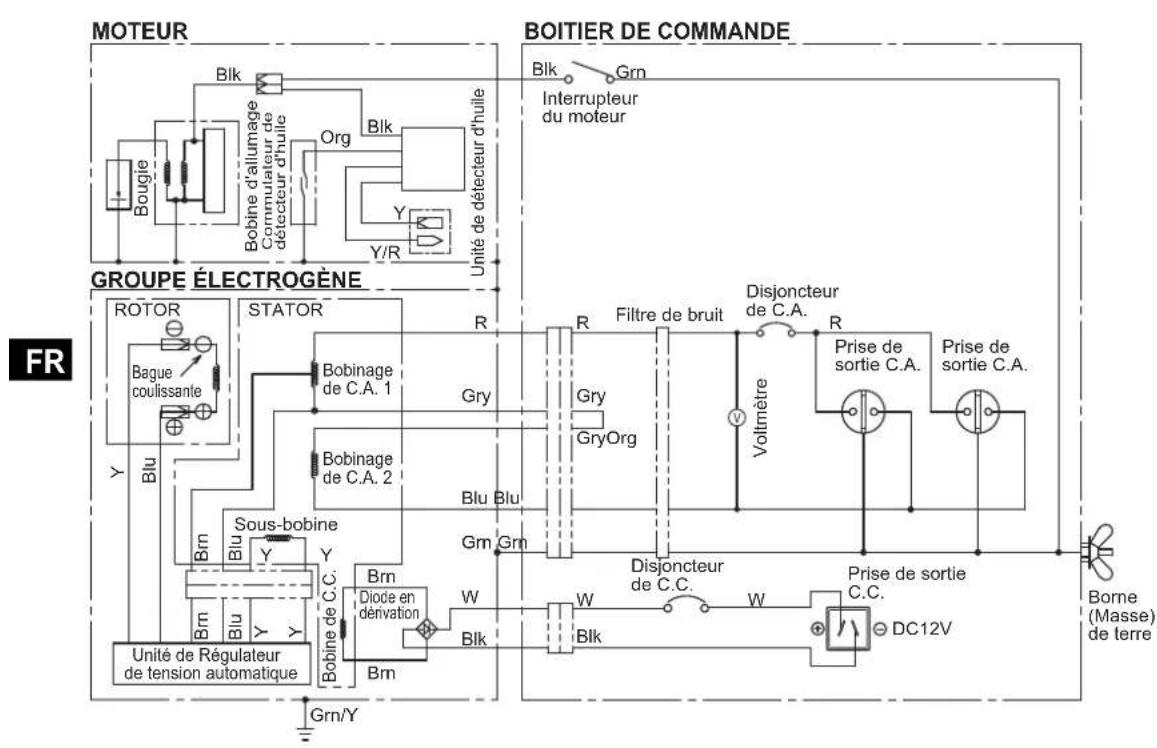

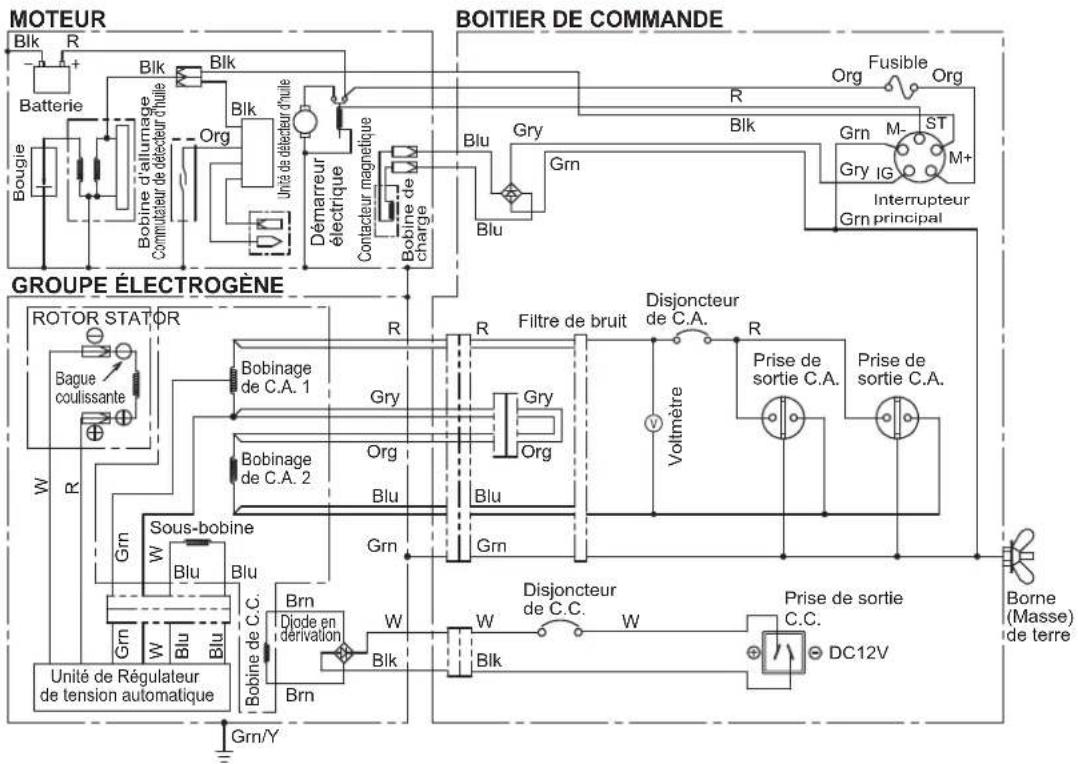

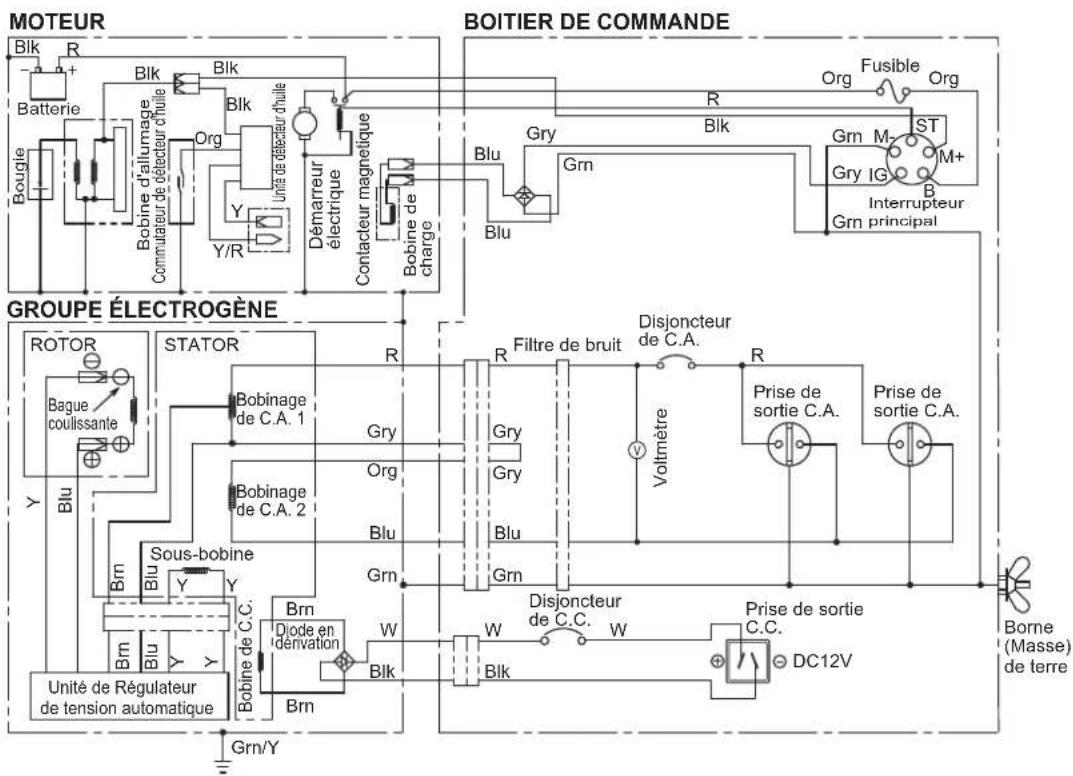

14. DIAGRAMME DE CÂBLAGE ..... 18

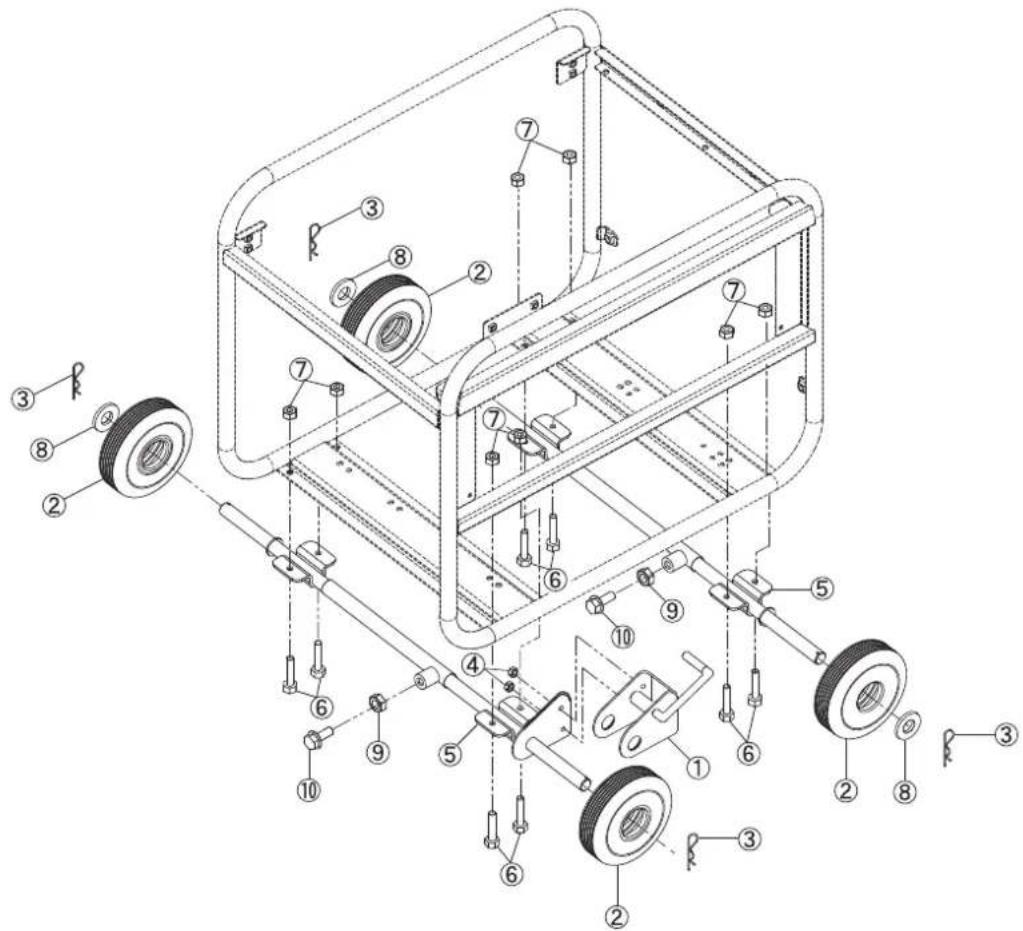

15. PIÈCES EN OPTION....20

NOTE

Voir les illustrations au dos de la page de couverture ou de la dernière page pour les Fig. 1 à 6 spécifiées dans le texte.

1. PRÉCAUTIONS DE SÉCURITÉ

Veuillez vous assurer d'avoir passé en revue chaque précaution soigneusement. Prêtez une attention particulière à la description précédée par les mots suivants.

AVERTISSEMENT

"AVERTISSEMENT" indique une forte possibilité de blessures graves ou mortelles si les instructions ne sont pas observées.

ATTENTION

"ATTENTION" indique une possibilité de blessures ou dommages aux équipments si les instructions ne sont pas observées.

AVERTISSEMENT

Ne pas opérer le groupe électrogène en présence d'essence ou de carburant à base de gaz en raison du danger potentiel d'explosion ou d'incendie.

FR Ne pas remplir le réservoir de carburant pendant que le moteur tourne. Ne pas fumer ou ne pas utiliser de fl amme nue au voisinage du réservoir de carburant. Faire attention à ne pas renverser le carburant pendant le réapprovisionnement en carburant. Si on renverse du carburant, nettoyer et laisser sécher avant de mettre le moteur en marche.

AVERTISSEMENT

Ne pas placer de matériel infl ammabe au voisinage du groupe électrogène.

Faire attention à ne pas placer du carburant, des allumettes, de la poudre de fusil, des tissus huileux, de la paille, de déchet, ou tout autre matériel infl ammabe près du groupe électrogène.

AVERTISSEMENT

Ne faites pas fonctionner le groupe électrogène dans une pièce, une cave, un tunnel, ou toute autre zone insuffi samment ventilée. Utilisez-le toujours dans une zone bien ventilée, sinon le moteur peut surchauffer et le gaz monoxyde de carbone mortel, sans couleur et inodore, contenu dans les gaz d'échappement mettra en danger les vies humaines. Utilisez le groupe électrogène seulement à l'extérieur et loin des fenêtres et portes ouvertes, ouvertures de ventilation et autres. Gardez le groupe électrogène à au moins 1 mètre (3 pieds) de toute structure, même au-dessus de la tête, et de tout bâtiment pendant son utilisation.

1m 1m

AVERTISSEMENT

Le groupe électrogène ne doit être ni encastré ni placé dans un coffre.

Le groupe électrogène est équipé d'un système de refroidissement à air forcé incorporé, et il risque de surchauffer s'il est enfermé. Si le groupe électrogène a été recouvert pour le protéger contre les intempéries lorsqu'il n'est pas en service, s'assurer de l'enlever et de l'éloigner de l'emplacement lors de la remise en service du groupe électrogène.

AVERTISSEMENT

Utiliser le groupe électrogène sur une surface bien à niveau.

Il n'est pas nécessaire de préparer une base spéciale pour le groupe électrogène. Cependant, le groupe électrogène vibrera sur une surface irrégulière, et dans ce cas choisir un endroit bien à niveau sans irrégularités en surface.

Si le groupe électrogène est incliné ou déplacé lors du fonctionnement, le carburant peut être déversé et/ou le groupe électrogène peut se renverser, ceci causant une situation dangereuse.

Une lubrification appropriée ne peut pas être prévue si le groupe électrogène est actionné en pente ou pente raide. Dans ce cas, un grippage des pistons peut se produire même si l'huile se trouve au-dessus du niveau supérieur.

AVERTISSEMENT

Faire bien attention au câblage ou aux rallonges reliant le groupe électrogène au dispositif raccordé. Si le fil se trouve sous le

groupe électrogène ou est en contact avec une partie vibrante, il peut se rompre et causer un incendie, le groupe électrogène peut brûler, ou occasionner un risque de choc électrique. Remplacer immédiatement les câbles endommagés ou usés. Replace damaged or worn cords immediately.

AVERTISSEMENT

Ne pas utiliser cette machine sous la pluie, dans des conditions humides ou avec les mains mouillées.

L'opérateur risque un choc électrique sérieux si le groupe électrogène est mouillé par suite de pluie ou neige.

AVERTISSEMENT

Si le groupe électrogène est mouillé, l'essuyer et le sécher correctement avant de commencer les travaux. Ne pas verser de l'eau directement sur le groupe électrogène ni le laver avec de l'eau.

AVERTISSEMENT

Faire très attention, à chaque utilisation, que toutes les méthodes de mise à la masse électrique nécessaires soient bien observées. Si les précautions ne sont pas observées, on risque de causer un danger mortel.

AVERTISSEMENT

Ne pas mettre le groupe électrogène en contact avec une ligne d'alimentation de type commerciale. Le branchement à une ligne d'alimentation de type commerciale peut court-circuiter le groupe électrogène et l'endommager ou causer un risque de choc électrique. Utiliser l'interrupteur de transfert pour brancher au circuit domestique.

AVERTISSEMENT

Ne pas fumer pendant que l'on manipule la batterie. La batterie émet du gaz d'hydrogène infl ammable, qui peut éclater s'il est exposé à un arc électrique ou à une fl amme nue.

Maintenir l'emplacement bien aéré et éloigner les flammes nues ou étincelles pendant que l'on manipule la batterie.

AVERTISSEMENT

Le moteur devient extrêmement chaud pendant une certaine période après les opérations.

Éloigner les matériaux combustibles de l'emplacement du groupe électrogène.

Faire très attention à ne toucher à aucune pièce du moteur chaud, particulièrement à l'emplacement du silencieux d'échappement car des brûlures sérieuses peuvent en résulter.

AVERTISSEMENT

Éloigner les enfants et tous les spectateurs à une distance sûre des zones de travail.

AVERTISSEMENT

Il est absolument essentiel que vous procédiez à une utilisation appropriée et en toute sécurité de la machine ou de l'appareil électrique que vous allez utiliser. Tous les opérateurs doivent lire, comprendre et suivre soigneusement les instructions données dans les manuels des propriétaires des outils et appareils électriques. Les applications et limitations d'outils et appareils électriques doivent être bien comprises.

Il est recommandé de suivre toutes les directions données sur les étiquettes et dans les avertissements. Conservez tous les manuels d'instructions et la littérature dans un endroit sûr pour une future référence.

AVERTISSEMENT

Utiliser seulement les câbles de rallonge "SPÉCIFIÉS".

Quand on utilise un outil ou un appareil à l'extérieur, utiliser seulement les câbles de rallonge marquées "Pour usage extérieur".

Les câbles de rallonge, quand ils ne sont pas en service, devraient être rangés dans un emplacement sec et bien aéré.

AVERTISSEMENT

Déconnecter toujours le disjoncteur à C.A. du groupe électrogène et débrancher les outils ou appareils quand ils ne sont pas en service, avant d'effectuer l'entretien, le réglage ou l'installation des accessoires et pièces de fixation.

ATTENTION

S'assurer que le moteur est bien arrêté avant de commencer tous travaux de service, entretien ou réparation.

S'assurer que l'entretien et la réparation du groupe électrogène sont exécutés seulement par un personnel bien qualifié.

Symboles et significations

Selon les normes européennes (Directives CEE), les symboles indiqués dans le tableau suivant sont utilisés pour les produits et ce mode d'emploi.

	Lire soigneusement le manuel d'instructions de l'opérateur.		Éviter toute présence de feu, de flamme nue ou de fumer.
	S'éloigner de toute surface chaude.		Ne pas brancher le groupe électrogène à une ligne d'alimentation de type commercial.
	Le gaz d'échappement est toxique. Ne pas opérer la machine dans une salle non aérée.		Ne pas utiliser ce dispositif sous la pluie ou la neige.
	Arrêter le moteur avant d'effectuer le réapprovisionnement en carburant.		Appel pour l'entretien.
	Attention, risque de choc électrique.		Garder ce dispositif au sec.
	CHAUD, éviter de toucher l'emplacement chaud.

	MARCHE(alimentation et moteur)		Position ENTRÉE d'une bouton-poussoir bistable		Démarrage du moteur (démarrage électrique)
	ARRÊT(alimentation et moteur)		Masse de protection (terre)		Arrêt du moteur
	Courant alternatif		Fusible		Essence
	Courant continu		Huile à moteur		Rapide
	Positive; polarité positive		Ajouter de l'huile.		Lent
	Négative; polarité négative		Condition de chargement de la batterie		Démarrage carburant / Marche
	Position SORTIE d'une bouton-poussoir bistable		Volet d'air; Assistance de démarrage à froid		Arrêt carburant / Arrêt

P_r	Puissance nominale (kW)	COP	Alimentation continue	COS_r	Facteur d'alimentation nominale
f_r	Fréquence nominale (Hz)	U_r	Tension nominale (V)	I_r	Courant nominal (A)
H_max	Altitude maximum de l'emplacement au-dessus du niveau de la mer (m)	T_max	Température ambiante maximum (°C)	m	Masse (kg)

2. COMPOSANTS

(Voir Fig. 1) (Voir Fig. 2)

NOTE

Voir les illustrations au dos de la page de couverture ou de la dernière page pour les Fig. 1 à 6 spécifiées dans le texte.

EG241A, EG321A, EG321AE, EG441A, EG441AE (Voir Fig. 1 -①)

① DÉMARREUR À RECUL
② POIGNÉE DU DÉMARREUR À RECUL
③ TAMIS DE CARBURANT (ROBINET DE CARBURANT)
④ RÉSERVOIR DE CARBURANT
⑤ INTERRUPTEUR DU MOTEUR

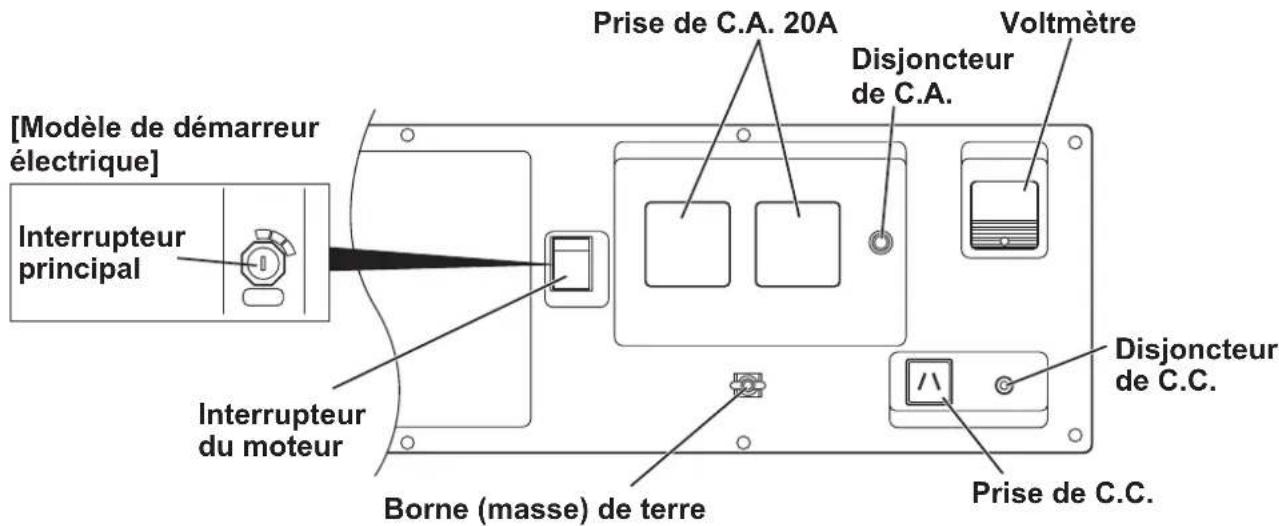

⑥ TABLEAU DE COMMANDE
