MODE D'EMPLOI Securio AF 150 0.78 x 11mm HSM
1 Explication des symboles et consignes de sécurité
Les consignes de sécurité et d'advertissement désignent des situations dans lesquilles des dommages de personnes ou des dommages matériels peuvent se produire et mentionnent des mesures permettant d'eviter le danger.
Le triangle d'advertissement compo
tant le terme AVERTISSEMENT et le texte sur fond gris indiquent un risque de bles
sures graves a mortelles.
ATTENTION est utilisé lorsque des dommages matériels peuvent être la conséquence du non respect.
Remarque
désigne des informations pour un fonctionnement effi cace de la machine, sans risques.
Recommendations de sécurité
Lisez la notice d'utilisation de la machine avant de la dette en service ; conserveze celle-ci pour une exploitation ultérieure et
transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.
AVERTISSEMENT
Risque de blessures avec des lames tranchantes!
N'introduisez jamais les mains dans la fente d'alimentation en papier.
Danger de blessure par attraction!
Ne pasapprocher l'ouverture d'insertion du papier avec des cheveux longs,des vetements larges, des cravates,des écharpes,desbracelets,des colliers,etc.Nepas détruire les objets ayant tendance a s'entortiller, bandes, matériel deligaturage etc.
Dangers pour les enfants et pour d'autres personnes!
La machine ne doit pas etre utilise par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles
limitées, ou encore manquant de l'expérience et/ou des connaissances requisés, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillésafi n de s'assurer qu'ils ne jouent pas avec l'appareil.
Ne laissez pas le destructeur de documents allumé sans surveillance.
Risques en raison du courant électrique
AVERTISSEMENT
Dangers résultat de la tension du secteur!
Une mauvaise utilisation de la machine peut entraîner une électrocution.
Vérifi ez régulierement que l'appareil et les cables ne doiventaucun dommage. Éteignez ledestructeur de documents en cas
de détiéroration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranche la prise secteur.
- Evitez que de l'eau penètre dans le destructeur de documents. Ne plongez ni les cables secteur ni la fi che secteur dans l'eau. Ne touche jamais la fi che secteur lorsque vous avez les mains mouillées.
- Ne tirez jamais sur le cable pour débrancher la fi che de la prise secteur, tenez toujours la fi che.
2 Utilisation conforme, garantie
Retirez le conteneur de matériel découpé et consultez la plaque signalétique de la tête de coupe (voir point 4 vue générale) pour savoir pour chaque largeur de coupe et chaque tension du secteur libre de destructeur de documents est conçu. Tenez compte des points correspondants dans la notice d'utilisation.
Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, précérer à la destruction de petites quantités des matérieliaux suivants:
| Taille de coupe (mm) 4,5 x 30 | 1,9 x 15 | |
| Cartes de crédit • | • | |
| CDs • |
N'insérez pas ce matériel par le support Autofeed.
Le mecanisme de coupe, robuste, résiste aux agrafes et aux trombones.
Otez impératifement les agrafes des documents lors de l'utilisation du dispositif d'alimentation automatique.
La durée de garantie du destructeur de documents est de 3 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), independante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule piece des destructeurs de documents, pendant toute la durée de vie de l'appareil. Les destructeurs de documents de largeur de coupe 0,78× 11mm ne sont pas concernés par cette prescription. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie. Les rouleaux d'alimentation du support Autofeed sont des pieces d'usure.
HSM garantit la livraison de pieces détachéées jusqu'à 10 ans après la fin de la production de ce modele.

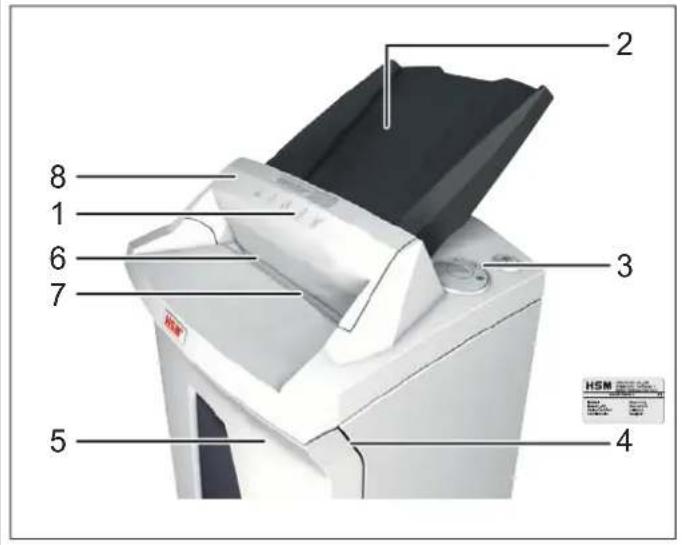

3 Vue générale
1 Recommendations de sécurité
2 Support Autofeed
3 Unité de commande et d'affiche
4 Plaque signalétique
5 Collecteur
6 Orificed'alimentation
7 Cellule photoelectrique
8 Dispositif de sécurité

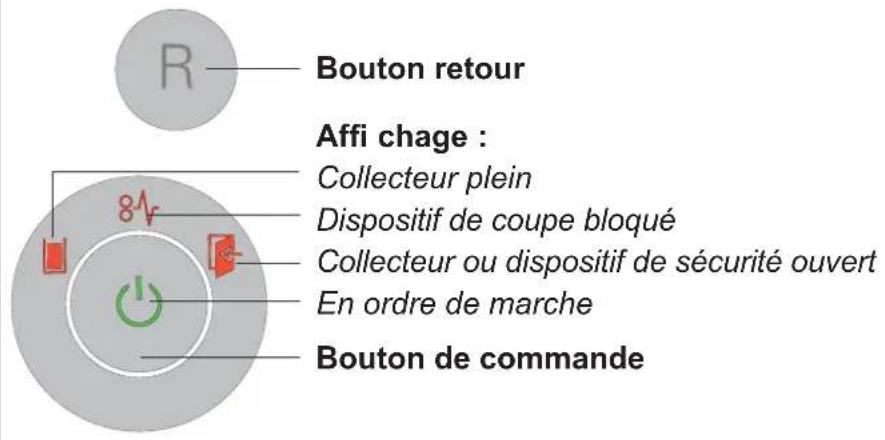

Eléments de commande et d'affi chage
4 Mise en service
AVERTISSEMENT Dangers resultant de la tension du secteur
Une mauvaise utilisation de la machine peut entrainer une électrocution.
- Utilisez l'appareil uniquement à l'intérieur, dans des pieces sans humidité. Ne l'utilise jamais dans des pieces humides ou sous la pluie.
- Gardez l'appareil, la fi che secteur et le cable secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
Assurez-vous que la prise secteur est accessible. - Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondant aux indications de la plaque signalétique.
Montez le support Autofeed :
- Faites basculer le dispositif de sécurité vers l'avant.
- Le support est emballé séparément.
Placez le support dans le guidage et appuyez vers le bas jusqu'à ce qu'il s'enclenche.
Pour fi xer le support, appuyez sur les taquets d'encliquetagedu support a gauche et à droite vers l'extérieur.
Rabattez le dispositif de sécurité vers l'arrête.
- Raccordez le cable secteur fourni à l'arrête du destructeur de documents et branchez la prise secteur à une prise correctement installée.
5 Manipulation
Mise en marche
- Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I »
- Appuyez sur le bouton de commande.
Levoyant « en ordre de marche » s'allume.
Destruction de documents
Vous pouvez détruire des documents en les plaçant directement dans l'orifi ce d'alimentation ou en utilisant l'insertion automatique.
1. Placer le papier directement dans l'orifi ce d'alimentation
La cellule photoelectrique lance automatiquement le dispositif de coupe lors de l'introduction de documents.
2 s après que la cellule photoélectrique de l'ouverture d'introduction
de papier est de nouveau libre, le dispos- sitif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en veille.
2. Insérer le papier automatiquement en utilisant le support Autofeed
Le destructeur de documents est équipé d'un dispositif d'alimentation automatique (Autofeed) qui peut contenir jusqu'à 150 feuilles de papier. Àpres avoir démarré le bloc de coupe par activation du mode permanent ou par introduction d'une feuille de papier dans la fente d'introduction, les feuilles qui se trouvent dans le support Autofeed sont entrainées les unes après les autres. Une fois la destruction terminée, le destructeur de documents est de nouveau pré à fonctionner.
AVERTISSEMENT Danger de blessure.
Les rouleaux d'alimentation du support Autofeed tournent pendant le cycle de destruction.
Tenez cheveux longs, vêtements lâches, cravates, écharpes, colliers, bracelets, etc. éloignés des rouleaux.
Placez la pile de papier (max. 150 feuilles, 80g / m^2 ) dans le support Autofeed.
- Démarrez la procédure de destruction.
Vous peuvent proceder selon deux méthodes différentes:
a) Appuyez sur le bouton de commande pendant 4 secondes.
Vossexzainsilemodepermanent.
Le bloc de coupe et le support Autofeed demarrent. Le papier est introduit dans le bloc de coupe.
2 minutes après la destruction de toutes les feuilles provenant du support Autofeed, l'entraînement s'arrête et ledestructeur de documents est de nouveau en ordre de marche.
Annulation prématurée : Appuyez sur le bouton de commande.
b) Insérez une feuille de papier directement dans la fente d'introduction.
Le bloc de coupe et le support Autofeed demarrent. Le papier est introduit dans le bloc de coupe.
2 secondes après la destruction de toutes les feuilles provenant du support Autofeed, l'entrainement s'arrête et ledestructeur de documents est de nouveau en ordre de marche.
Destruction de CD et cartes de crédit
CD uniquement en largeur de coupe 4,5x30 mm, cartes de credit uniquement en largeurs de coupe 4,5x30 mm et 1,9x15 mm
AVERTISSEMENT
Danger de blessure par éclats!
Selon le type de matériel, la destruction des CD peut entraîner la projection d'éclats hors du bloc de coupe. Ces éclats pourraient blesser vos yeux. Portez des lunettes de protection.
- N'entrez qu'un CD/DVD ou une carte à la fois au milieu de l'orifi ce d'alimentation.
N'effectuez pas l'alimentation de ces matérieliaux par le support Autofeed.
Remarque :
Afin de trier les diffé- rentes sortes de matieresaux detruits, youspouvezutiliserlesacpour CD fourni à lalivraison pour les machines à largeur dcoupe de 4,5× 30mm
Protégéz l'environnement et recyclez séparément les différents matérieliaux.
Mise hors circuit
- Appuyez sur le bouton de commande.
Levoyant « en ordre de marche » s'eteint.
- Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. 0^ .
Autres modes de fonctionnement
Mode permanent
Utilisation: Destruction de grandes quantités de papier
Fonction: Le dispositif de coupe fonctionne en continu.
Si aucun matériel n'est introduit après 2 minutes, le dispositif de coupe se met à l'arrêt et le destructeur de documents se met en voille.
Démarrage: Appuyez sur la touche Marche/Arrêt pendant au moins 4 secondes.
Annulation prématurée: Appuyez sur la touche Marche/Arrêt.
Mode de veille
Fonction: Tous les consommateurs de courant inutiles sont automatiquement mis à l'arrêt 2 minutes après la dernière introduction de documents. L'affi chage « en ordre de marche » s'éteint brievement à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.
6 Elimination de defaults
| Affi chage | Panne Elimination des pannes | |
| Allumage ininter-rompu | Bourrage papier | Vous avez introduit trop de papier à la fois. ►Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier. •Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier. •Retirez la moitié de la pile de papier. •Introduisez les documents les uns après les autres. En cas de bourrage de l'alimentation automatique, les documents contiennent des agrafes ou des trombones. •Ouvrez le support Autofeed et retirez les agrafes ou trombones. |
| Surcharge • Le moteur a subi une surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de lemettre à nouveau en service. | ||
| Témoin clignotant | Affi chage des erreurs générales | Une erreur est survenue pendant la destruction du papier. Retirez le papier de la fente d'alimentation, de sorte que la cellule photoélectrique soit libre. |
| Collecteur plein | Videz le collecteur. Remarque: Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe et ne tombe pas à l'intérieur du destructeur de documents. | |
| Collecteur ou dispositif de sécurité ouvert | Positionnez correctement le collecteur dans le compartment inférieur. Rabattez le dispositif de sécurité vers l'arrête. | |
français
7 Entretien et maintenance
AVERTISSEMENT
Dangers résultat de la tension du secteur!
Une mauvaise utilisation de la machine peut entrainer une électrocution.
Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.
Les travaux d'entretien lieés au retrait de caches du bati ne doivent être effectués que par le service après-venture HSM et les techniciens de maintenance
de nos partenaires agrés. Pour les
adresses du service clientèle, voir page 204.
Nettoyez le destructeur de documents uniquement avec un chiffon doux et une solution savonneuse non corrosive. Veiller à ce que l'eau ne penètre pas dans l'appareil.
Huilez le dispositif de
coupe en cas de diminu-tion du rendement de
coupe, d' apparition de
bruits ou a chaque fois que
you videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :
Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
- Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent.
Poussiere de papier et particules sont ainsi eliminées.
Si le bloc de coupe n'est plus alimenté correctement en papier provenant du support Autofeed, les rouleaux d'alimentation sont usés et doivent être remplacés. Nous vous proposons à cet effet un kit de rem
placement. Veuillez contacter notre service après-vente.
8 Traitement des déchets / recyclage
Les ancients apparils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité.
En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens apparuils avec les ordures menagères. Respectez les directives actuelles en vigueur et apportez vos ancients apparuils électriques et Electroniques aux points de collecte afin qu'ils puissant être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.
9 Amplitudeur de la livraison
- Destructeur de documents emballé dans un carton
Cable de raccordement secteur - 5 sacs pour découvertes
1 sac pour CD pour les machines à largeur de coupe 4,5x30 mm
1 bouteille d'huile spéciale pour le bloc de découpage 50 ml - Notice d'utilisation
Accessoires
10 sacs à particules n° de commande 1.661.995.150
Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403
Pour les adresses du service clientèle, voir page 204.
10 Caracteristiques techniques
| Type de coupe Coupe en particules | |||
| Largeur de coupe (mm) 4,5 x 30 1,9 x 15 0,78 x 11 | |||
| Degré de sécurité DIN 66399 P-4 / O-3 / T-4 E-3 F-1 | P-5 / T-5 / E-4 / F-2 P | -6 / F-3 | |
| Rendement de coupe* (feuille), 70 g/m2 DIN A4 80 g/m | 10 - 12 | 8 - 9 | 6 |
| 8 - 10 | 6 - 7 | 5 | |
| Poids 19,6 kg 19,4 kg | |||
| Vitesse de coupe | 65 mm/s | ||
| Largeur d'introduction | 240 mm | ||
| Branchement | 230 V, 50 Hz | 110 V - 120 V, 60 Hz | 220 V, 60 Hz |
| Puisance consommée avec nbre max. de feuilles | 500 W | ||
| Consommation d'énergie en mode opérationnel | < 2 Wh | ||
| Mode de fonctionnement | Fonctionnement permanent | ||
| Conditions ambiantes d'utilisation :Température | -10°C à +25°Cmax. 90%, sans condensation | ||
| Humidité relative de l'air | max. 90% | ||
| Hauteur au-dessus NN | max. 2 000 m | ||
| Dimensions L x P x H (mm) | 395 x 381 x 740 | ||
| Volume du collecteur | 34 l | ||
- Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquétées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.
Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :
- Direktive basse tension 2006/95/CE
- Directive CEM 2004/108/CE
- Direktive LdSD 2011/65/UE
La déclaration de conformité UE est disponible sur demande auprès du fabricant.
