KÄYTTÖOHJE Securio AF 150 0.78 x 11mm HSM
1 Symboleiden selitykset ja turvallisuusohjeet
Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilö- tai esinevahinkoja ja niistä loytyy toimenpiteita vaaran ehkäsemiseksi.
Varoituskolmio ja signaalisana
VAROITUS sekā harmaalla taustalla oleva teksti viittaavat vaikeisiin ja hengenvaaralli-siin loukkaantumisiin.
HUOMIO on käytössä, kun huolimattomuus voi aiheuttaa esinevahinkoja.
Vihje
merkitsee tietoja koneen tehokkaasta käytösta ilman turvariskejä.
Turvaohjeita
Lue kayttöohje ennen koneen kayttöönottoa, sailytä se tulevaa kayttöa varten ja anna se seuraavalle kayttajalle koneen mukana.
Noudata kaikkia paperisilppuriin kiinnitetyjā turvaohjeita.
VAROITUS
Terävät terät aiheuttavat loukkaantumisvaaran!
Alä koskaan kosketa paperinsyö-tön rakoa.
Loukkaantumisvaara sisäänvedosta!
Alä paësta hiuksia, lóysiä vaattei- ta, kravatteja, huiteja, kaula- tai ranneketjuja tms. syöttöaukon lahelle. Alä silppua mitään materiaialia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.
Vaarola lapsille ja muille henkilolle!
Konetta ei saa kayttaa henkilot (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi-set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuk
sessa on puutteita, ellei näiden henkilöident turvallisuutta valvo pateva henkilö tai ellei pateva henkilö nuvo laitteen käytössa. Lapsia tulee valvoa sen varmistamiseksi, etteivat namä leiki laitteella.
Paperisilppuria ei saa jattä käyntiin ilman valvontaa.
Sähkövirta aiheuttaa turvallisuusriskin
VAROITUS
Vaarallinen verkkojannite!
Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.
Tarkasta laitteen ja johdon vauriot saannollisesti. Katkaise paperisilppurista virta, jos siinä on vauri-oita tai jos se toimii epaaasianmu-i, sekä kun vaihdat sen paikkaa tai tat sitä, irrota verkkopistoke.
Välta veden joutumista paperisilppuriin. Alä upota verkkjohohtoa tai verkkopistoketta veteen. Alä koske verkkopistokkeeseen kosteilla kasillä.
- Alä koskaan irrota verkkopistoketta pistorasiasta vetamälla johdosta, vaan tartu aina verkkopistokkeeseen.
2 Tarkoituksenmukainen käytö, takuu
Ota silppusäiliö pois ja tarkista leikkauspaäntyyppikilvestä (katso yleiskatsauksen kohta 4), mille leikkausleveydelle ja verkkojännitteelle paperisilppurisi on suunniteltu. Noudata käyttoohjeen vastaavia kohtia.
Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myos pienia maari seuraavia materiaialeja:
| Silpun koko (mm) 4,5x30 1,9x | 15 | |
| Luottokortit • | • | |
| CD-levyt • |
Tata materiaalia ei saa syottaa automaattisen syottoaustan kautta.
Laitteen luja koneisto sietä niittejä ja paperilittimiä. Automaattista syöttolaitteistoa käytettaessäpaperissa ei saa olla niittejä.
Paperisilppurin tuotevastuuaika on 3 vuotta. Tassä patee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käytöian ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevat paperisilppurit, joiden leikkausleveys on 0,78x11 mm. Kulu mat, vauriot, jotka johtuvat epääasianmukaisesta käytösta tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piirin. Automaattisen syöttöalustan sisäänvetorullat ovat kuluvia osia.
HSM takaa varaosien toimittamisen jopa 10 vuotta taman stallin valmistuksen lopettamisen jälkeen.

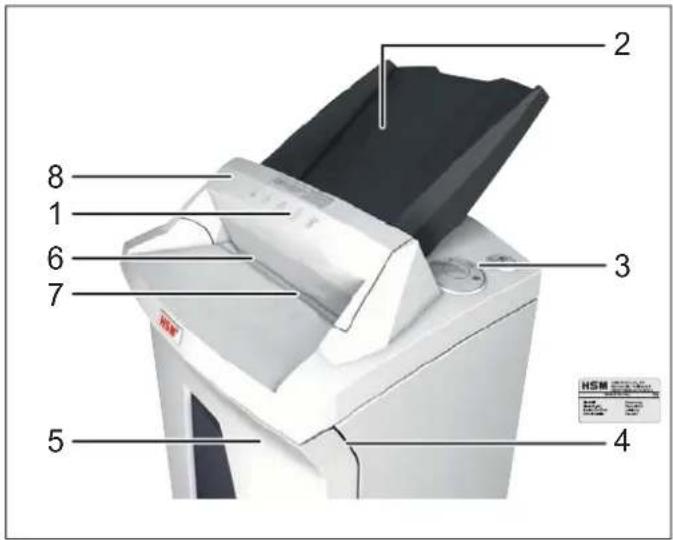

3 Yleiskatsaus
1 Turvaohjeita
2 Automaattinen syottalusta
3 Kaytto- ja nayttoyksikkoo
4 Typpikilpi
5 Silppusäiliö
6 Syöttöaukko
7 Valokenno
8 Suojaelementti
Käytö- ja näytölaitteet
Peruutuspainike
Näytö:
Säiliö taynnä
Leikkauskoneiston tukos
Sällö tai turvælementti auki
Käytövalmis
Käytö painikkeet
4 Kayttoönotto
VAROITUS
Vaarallinen
verkkojannite!
Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.
- Käytä laitetta ainoastaan kuiivissa sisatioloissa. Alä käytä sitä koskeissa tiloissa tai sateessa.
- Alä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lahettyville. Tuuletusrakoja ei saa peittä. Rakojen ja seinän tai huonekalujen valissä taytyll aolla vahintäan 5 cm:n vali.
- Huomioi, etta verkkopistokkeeseen paasee helposti kasiki.
- Tarkasta ennen verkkopistokkeen paikalleen asettamista, etta sahkoverkon jannite ja taajuus vastaavat typpikilven tietoja.
Asenna automaattinen syöttöalusta:
- Taita turvaelementti eteenpain.
- Alusta on pakattu erilliseen lautikkoon.
Aseta alusta ohjaimeen
ja paina sitä alaspain,
kunnes se lukittuu
paikalleen.
Lukitse alusta painamalla alustan lukitusnokkia vasemmalle ja oikealle ulospain.
- Taita turvaelementti taas taaksepäin.
- Liitta toimituksessa mukana ollut verkkojto paperisilppurin takaosaan ja työnnäverkkopistoke asianmukaisesti asennettuun pistorasiaan.
5 Kayttoönotto
Paperisilppurin käynnistys
- Paina paperinsilppurin takana oleva kytkin asentoon "I".
- Paina käytö painiketta.
Näytö "käytövalmis" palaa.
Paperin silppuaminen
Voit silputa paperia syottamalla sita suoraansyottoukkoon tai kayttamalla automaattista sisaanvetoa.
1. Syöta paperia suoraansyöttöaukkoon
Syotettaessa paperia leikkauskoneiston valokenno kaynnistaa koneen automaattisesti.
2 s sen jälkeen, kun valokenno paperinsyöttöaukossa on jälleen vapaa, kytkeytyy
leikkauskoneisto automaattisesti pois ja paperisilppuri palaa kayttovalmiuteen.
2. Syöta paperia automaattisen syöttöalustan kautta
Paperisilppuri on varustetu automaattisella syottolaitteistolla (autofeed), joka voi ottaa jopa 150 arkia papia. Arkit vedetaykshitellen sisaan automaattisen syottalustankautta, kun olet kaynnistanyt leikkuukoneiston kytkemallajatkuvan toiminnon paalle tai syottamallayhden arkin syottorakoon. Silppuamisen jalkeen paperisilppuri palaa jalleen valmiustilaan.
VAROITUS Loukkaantumisvaara!
Automaattisen syottolustansisaanvetorullat kaantyilevatsilppuamisen aikana. Alpaasthiuksia, loysivaatteita, kravatteja, huiteja, kaula- tai ranneketjuatams. rullien alueelle.
Aseta automaattiseen syottaloustaan paperipino (kork. 150 arkia, 80g / m^2
Aloita silppuaminen. Siihen on kaksi mahdollisuutta:
a) Paina käytö painiketta 4 sekunnin ajan. Siten valitset jatkuvan käytön tilan.
Leikkuukoneisto ja automaattinen syottotoiminto kaynnistyvat. Paperi ohjataan leikkuulaitteistoon.
2 minuuttia sen jälkeen, kun kaikki automaattisen syöttöalustan arkit on silputu, koneisto lopettaa toiminnan ja palaa valmiustilaan.
Ennenaikainen keskeytys: Paina käytö-painiketta.
b) Työnnä paperiarkki suoraansyöttörakoon.
Leikkuukoneisto ja automaattinen syottotoiminto kaynnistyvat. Paperi ohjataan leikkuulaitteistoon.
2 minuuttia sen jälkeen, kun kaikki automaattisen syöttöalustan arkit on silputtu, moottori sammuu ja paperisilppuri palaa valmiustilaan.
CD-levyjen ja luottokorttien silppuaminen
CD-levyt vain leikkauskoossa 4,5x30 mm, pankki-/luottokortit vain leikkauskoossa 4,5x30 mm ja 1,9x15 mm
VAROITUS
Loukkaantumisvaara sirpaleista!
Materialista riippumatta CD-levyjä tuhottaessa
voi leikkuulaitteistosta lentäa silmiä
vahingoittavia sirpaleita. Käytä suojalaseja.
- Syöta syöttöaukon keskelle ainostaan yksi CD/DVD tai kortti kerrallaan. Naita materiaialeja ei saa syöttä automaattisen syöttöalustan kautta.
Vihje:
Tuhotun materiaalin
lajittelua varten voit
silppukoon 4,5x30 mm
koneilla kayttäa mukana
toimitettua CD-sakkia.
Huolehdi ymparistosta ja erottele erilaiset materiaalit havittamista varten.
Paperisilppurin virran katkaisu
Paina kayttopainiketta.
Näytö "käytövalmis" sammuu.
- Paina paperinsilppurin takana oleva kytkin asentoon 0" .
Muita toimintotiloja
- Jatkuva tila
Käytto: Suurien paperi- määrien tuhoaminen
Toiminto: Leikkauskoneisto toimii jatku-vasti.
Jos 2 minuuttin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käytövalmiuteen.
Käynistys: Paina pälle-/pois-nappäntä vahintaan 4 sekuntia.
Keskeytys: Paina pälle-/pois-näppäntä.
Valmiustila
Toiminto: 2 minuuttia viimeisen paperinsyöton jälkeen kaikki tarpeettomat laitteet kytketaan automaattisesti pois.
Näytto "käytövalmis" sammuu saannollisin valein hetkeksi aikaa.
Kun syotat paperia, paperisilppuri kaynistyy itsestaan.
6 Häröönpoisto
| Näytö Härö Häriöiden | poisto | |
| 8Jatkuva valo | Paperitukos La | iteitseen on syötety kerralla liikaa paperia. ► Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntäa paperia ulos. • Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi papiertukoksen. • Puolita paperinippu. • Syötä paperia vähitellen. Jos paperi juniutuu automaattisessa syötössä, on paperissa niittejä tai klemmareita. • Avaa automaattinen syöttöalusta ja poista niitiit. |
| Ylikuormitus • | Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n. 15-20 min ennen sen käytöönottoa uudelleen. | |
| Vilkkuva valo | Yleinen hämäriönytö | • Paperin silppuanisen aikana on tapahtunut virhe. Vedä pperi pois syöttöraosta niin, että valokenno on vapaa. |
| Silppusäiliö täynä | • Tyhjennä silppusäiliö. Vihje: Jos painat ennen sällön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon eikä putoa pape-silppurin sisätilaan. | |
| Sällö tai tur-vaelementti auki | • Aseta silppusäiliö oikein alakaappiin. • Taita turvælementti taaksepäin. |
7 Puhdistus ja huolto 8 Havittäminen / kierratys
VAROITUS
Vaarallinen
verkkojannite!
Koneen vaaränlainen käsittely voi aiheuttaa sahköiskun.
Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrat konetta tai puhistat sitä.
Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huoltoasentajat saavat tehdä huoltotoitä, jotka edellyttavat katteiden irrottamista kotelosta. Asiakaspalvelun oositteet sivulla 204.
Puhdista paperisilppuri ainoastaan pehmeallä liinalla ja miedolla saippualiuoksella.
Laitteeseen ei saa joutua vetta.
DON'T FORGET
Voitele leikkauslaitteisto, kun leikkausteho heikkenee, kuulet ylimaaaräistamelua ja aina kun silppusäili tyhjennettiin. Kayta
ainoastaan HSM-leikkauslohkoerikoisoljya:
- Suihkuta erikoisöljya paperinsyöttöaukon lapi koko leveydeltä teräakseille.
- Anna leikkauslaitteaston toimia ilman paperin syottamista noin 10 sekuntia jatkuvalla toiminnolla.
Paperipoly ja muut hiukkaset poistuvat.
Jos automaattisen syottöalustan paperi ei enä kulje varmasti leikkuukoneistoon, ovat sisänvetorullat kuluneet ja ne tulee vaihtaa. Sitä varten on tarjolla vaihtosarja. Ota yhteyttä asiakspalveluumme.
Käytetyt sahköiset ja elektroniset laitteet sisälätvät monia yha arvokkaita materiaialeja sekä osaksi myös Haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.
Vääränlaisen havittamisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristolle. Alä koskaan heita käytetyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia märäyksiä ja toimita vanhat elektroniset ja sahköiset laitteesi keräyspisteisiin kierratettäviksi. Toimita kaikki pakkausmaterialit havitetattviksi ympäristöä säästvällä ravalla.
9 Toimituksen sisälto
- Paperinsilppuri lutianta-valmiina laatikoon pakattuna
Verkkoliitantäjohto
5 laskospussia
1 CD-sakki koneille silppukoolla 4,5x30 mm
1 pullo erikoisvoiteluoljya 50ml - Kayttoohje
Lisātarvikkeet
10 laskospussia, Tilausnro 1.661.995.150
- Pullo erikoisvoiteluoljya (250 ml)
Tilausnro 1.235.997.403
Asiakaspalvelun osoitteet sivulla 204.
10 Tekniset tiedot
| Leikkaustapa Silppuleikkaus | |||
| Leikkauskoko (mm) 4,5 x 30 1,9 x 15 0,78 x 1 | 1 | ||
| Turvataso DIN 66399 P-4 / O-3 / T-4 / E-3 | F-1 | P-5 / T-5 / E-4 / F-2 P | -6 / F-3 |
| Leikkausteho* (arkki), DIN A4 70 g/m2 | 10 - 12 | 8 - 9 | 6 |
| 80 g/m2 | 8 - 10 | 6 - 7 | |
| Paino | 19,6 kg | 19,4 kg | |
| Leikkausnopeus | 65 mm/s | ||
| Syöttöleveys | 240 mm | ||
| Liitäntä | 230 V, 50 Hz | 110 V - 120 V, 60 Hz | 220 V, 60 Hz |
| Ottoteho maks. arkkimäärällä | 500 W | ||
| Energiankulutusvalmiustilassa | < 2 Wh | ||
| Toimintatapa | Jatkuva käytö | ||
| Käytön ympäristöolosuheet: Lämpötila Suhteellinen ilmankosteus Korkeus merenpinnan ylä | -10°C – +25°C kork. 90%, ei kondensoiva kork. 2.000 m | ||
| Mitat L x S x K (mm) | 395 x 381 x 740 | ||
| Silppusäillöm tilavuus | 34 l | ||
- Yhdellä kerralla leikkattavien arkkien märä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syöttynä. Annettujen tehotietoen mittaukset koskevat uutta, öjyttyä leikkauslaitteistoa ja kylmäa moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuksista sekä syööttömastava riippuen voi arkkiteho poiketa.
Paperisilppuri on Europan Unionin asianomaisten harmonisoitujen standardien mukainen:
Pienjannitedirekti ivi 2006/95/EY
Sahkomagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
RoHS-direkti ivi 2011/65/EU
EU-vaati mustenmukaisuusvakuutuksen voi pyytä valmistajalta.
