NAVODILA ZA UPORABO Securio AF 150 0.78 x 11mm HSM

VYSTRAHA Nebezpečenstvo urazu!

1 Pojasnitev simbolov in varnostna navodila

Varnostna navodila in opozorila označujejo situacije, v katerih lahko pride do poskodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Opozorilni triketnik signalno besedo OPOZORILO in besedilo na sivem ozadju opozarjata na nevarnost, katere posledica so tezke do ziviljenjsko nevarne poškodbe.

OBVESTILO se uporabi, ko je materialna skoda lahko posledica neupostevanja.

Nasvet

označuje informacije za dejansko
obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodoco rabo ter jih predajte morebitnim bodocim

uporabnikom.

Upostevajte vsa varnostna opozorila, ki so na unicevalcu dokumentov.

OPOZORILO

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v rezo za dovajanje papirja.

Nevarnost poskodbe zaradi povleka v napravo!

Ne priblizuje se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verizicami, zapestnicami itd. Ne unicujte materialov, ki so nagnjeni k temu, da se oviajo, nthr, trakove, vezalke, plasticno folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/

ali pomanjkanjem znanja, razen ce jih pri tem nadzoruje oseba, zadolžena za njihovovarnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrożanje zaradi elektricnegatoka

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

Napravo in kabel redno preverjaje za morebitnimi poškodbami.

V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi

pred premistitvijo ali cischenjem, unicevalc dokumentov izklopite in izvlecite omrežni vtic.

• Preprečite vstop vode v unićevalec dokumentov. Omrežnega kabla in/ali omrežnegа vtiča ne potaplajte v vodo. Omrežnegа vtiča nikoli ne prijemajte z vražnimi rokami.
• Omrežnega vtiča nikoli ne vlecite iz vtičnicte tak, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z dolocili, garancija

Odstranite posodo za rezan material in s tipske tablice na rezalni glavi (glejte tocko 4 Pregled) razberite, za katero širino rezanja in omrežno napetost je konstruiran vaš unicevalec listin. Upostevojte ustrezne tocke v navodilh za obratovanje.

Unicvealec dokumentov je izključno name-njen za unicevanje papirja. Glede na vrsto rezanja lahko predvsem unicujete manjšekoličine sledečih materialov:

Širina rezanja (mm) 4,5x30 1,9x15
Kreditne kartice ●	●
CD-ji ●

Ta material ne dodajate preko samodejne dovajalne povrsine (Autofeed).

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke. Le pri uporabi samodejne dovajalne priprave na papirju ne sme biti sponk.

Garancijsko obdobje naprave za unicevanje dokumentov znaša 3 leta. Za jeklene rezalne gredi unicevalca listin HSM velja od jamstva neodvisna garancija za celotnoŽiviljensko dobo napreve (HSM Lifetime Warranty). Izvzeti so unicevalci listin s širino reza 0,78x11 mm. Za obicajno obrabo, poskodbe zaradi nepravilne uporabe, kakortudi za poseg tretje osebe v napravo nemoremo priznati garancije in garancijskh zahtev. Podajalna kolesca samodejne dovajalne povrsine (Autofeed) so obrabni deli.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

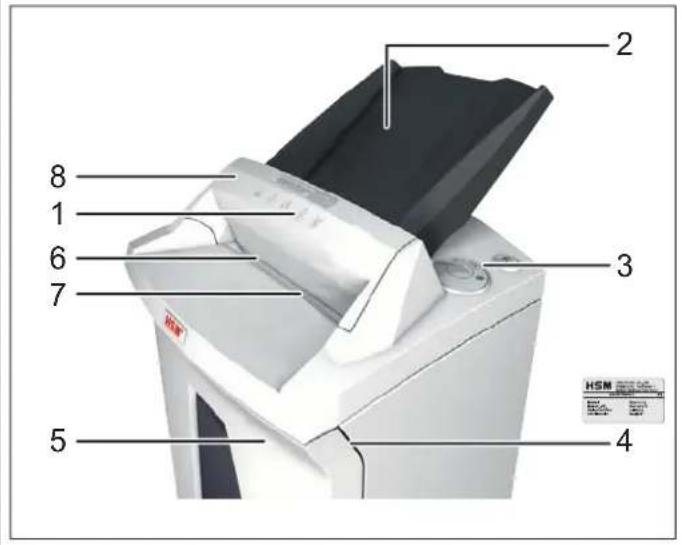

3 Pregled

1 Varnostna opozorila
2 Samodejna dovajalna povrsina (Autofeed)
3 Enota za upravljanje in prikazovanje
4 Tipska tablica
5 Sprejemna posoda
6 Dovajalna odprtina
7 Fotocelica
8 Varnostni element

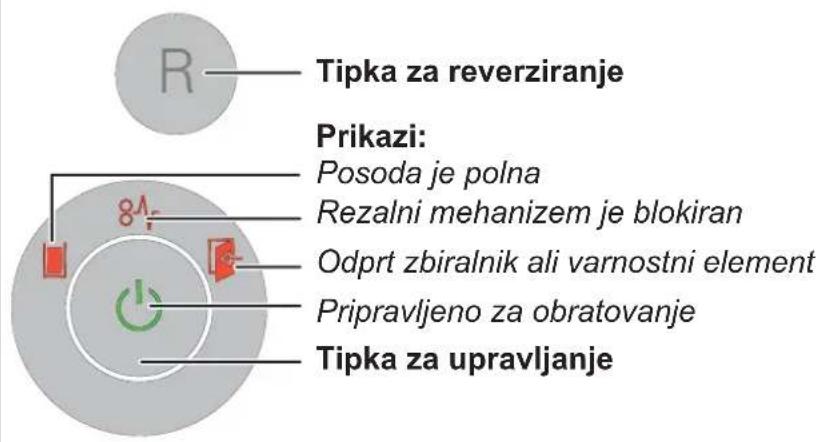

Elementi za upravljanje in prikazovanje

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vražnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljaje odprtemu ognju in vročim povrsinam. Prezračevalne režemorajo biti vedno proste in od stene ali pohistva oddaljene min. 5 cm.
• Pazite na to, da je omrežni vtič lahkodostopen.
  Pred priklopom na omrezej preverite, cse napetost in frekvenca vašega omrežjaujema s podatki na tipski tablici naprave.

Montaža samodejne dovajalne povrsine (Autofeed):

• Varnostni element obrite naprej.
  Dovajalna povrsina je zapakirana v locenem kartonu.

Vstavite dovajaln o povrsino v vodilo in jo pritisnite navzdol, da zaskovi.

Da dovajalno povrsino fi ksrrate, pritisnite zaiskocona nastavka levo in desno od dovajalne povrsine navzven.

• Varnostni element ponovno obrnite nazaj.
• Prikljucite dobavljeni omrežni kabel na hrbstni strani unicevalca listin in vstavite omrežni vtic v prvilno instalirano vticnico.

5 Upravljanje

Vklop unicevalcadokumentov

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „I".
• Pritisnite na tipko za upravljanje.

  Sveti prikaz „Pripravljeno za obratovanje".

Unicevanje papirja

Papir unicite tako, da ga vstavite direktno v dovajalno odprtino ali pa uporabite samodejno dovajanje.

1. Vstavljanje papirja direktno v dovajalno odprtino

Pri dovajanju papirja fotocelica avtomatskovklopi rezalni mehani-zem.

Ca. 2 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec dokumen

tov izklopi in preklopi v stanje pripravljenosti.

2. Dovajanje papirja preko samodejne dovajalne povrsine (Autofeed)

Unicvealec listin je opremljen s samodejno dovajalno pripravo (Autofeed), ki lahko sprejme do 150 listov papirja. Po zagonu rezalne naprave z vklopom permanentnega načina ali dovajanjem enega posameznega lista v dovajalno režo, se listi posamezno dovajajo samodejni dovajali povrsini (Autofeed). Po končanem unicevanju se unicvealec listin vrne v stanje pripravljenosti.

OPOZORILO Nevarnost poškodb!

Podajalna kolesca samodejnedovajalne povrsine (Autofeed) se med postopkom unicevanja vrtijo. Z dolgimi lasmi, ohlapnimi oblaci-li, kravatami, sali,ogrlicami, zapestnicami in podobnim se ne zadržujte v območju kolesc.

Skladanico papirja (maks. 150 listov, 80g / m^2 ) položite na samodejno dovajalno povrsino (Autofeed).

• Zazenite postopek unicevanja. Za to imate 2 moznosti:

a) Upravljalno tipko pritisnite za 4 sekunde. S tem izberete permanentni način.

Rezalna naprava in pogon Autofeed se zaženeta. Papir se dovaja rezalni napravi. 2 minuti po unicenju vseh listov s samodejne dovajalne povrsine (Autofeed) se pogon izklopi in unicevalec listin se vrnev stanje priapravljenosti za obratovanje. Predcasna prekinitev: Pritisnite upravljalno tipko.

b) En list papirja dajte direktno v dovajalno rezo.

Rezalna naprava in pogon Autofeed se zaženeta. Papir se dovaja rezalni napravi. 2 minuti po unicenju vseh listov iz samodejne dovajalne povrsine (Autofeed) se pogon izklopi in unicevalec listin se vrnev stanje pripravljenosti za obratovanje.

Unicevanje CD-plošć in kreditnih kartic

Zgošcenke le v velikosti reza 4,5x30 mm, kreditne kartice le v velikostih reza 4,5x30 mm in 1,9x15 mm

OPOZORILO

Poskodbe zaradi drobcev!

Ovisno od vrste materiala, lahko pri unicevanju zgošcenk

iz naprave za rezanje letijo drobci in poskodujejo vaše oči. Nosite zašcitna očala.

• Vsakokrat dajte le eno zgošćenko ali kartočo v sredino dovajalne odprtine. Teh materialov ne dodajate preko samodejne dovajalne povrsine (Autofeed).

Nasvet:

Za ločevanje rezanegamateriala po vrstahlahko pri strojih z velikostjo reza 4,5x30 mmvstavite dobavljenovrećo za zgošćenke.

Prosimo, pazite na okolje in odstranjujterazligne materiale loceno.

Izklop unicevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratova-nje".

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „0".

Nadaljnji načini delovanja

Stalni način

Uporaba: Unicevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in unicevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 4 sekunde.

Predcasna prekinitev: Pritisnite tipko za upravljanje.

- Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porab-niki.

V krajshih casovnih presledkih utripa pri-kaz, Pripravljeno za obratovanje".

Pri dovajanju papirja se bo unicevalec dokumentov avtomatsko vklopil.

6 Odstranjevanje motenj

Prikaz Motje
8V Trajna lučka	Zastoj papirja Dovajali ste preveliko količino papirja. ➢ Rezalni mehanizem deluje nekaj sekund v vžvratni smeri in potiska papir nazaj ven. ➢ Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja. ➢ Zmanjšajte količino papirja na polovico. ➢ Papir dovajajte zaporedoma. Vzrok zastoja papirja v samodejnm dovodu so sponke na papirju. ➢ Odprite samodejno dovajalno povrsino (Autofeed) in odstranite sponke.
	Preobremenitev ◆ Motor je bil preobremenjen. Pred ponovnim vklopom unićevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripajoča luč	Splošen pri- kaz motenj ◆ Med unićevanjem papirja je prišlo do napake. Papir izvlecite iz vchodne odprtine takо, da je fotocelica prosta.
	Posoda je polna ◆ Izpraznite sprejemno posodo za razrezani papir. Nasvet: Če pred odstranjevanjem posode katko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem in ne pade v notranjost unićevalca listin.
	Odprt zbi- ralnik ali varnostni element ◆ Ponomno pravlno namestite sprejemno posodo za razrezani materi al v spodnj omarico. ◆ Varnostni element obrnite nazaj.

7 Cišćenje in vzdhrževanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroci udar elektricnega toka.

Pred menjavo mesta postavitve ali cišcenjem izklopite unicevalec listin in izvlecite omrežni vtic.

Servisna dela,ki so povezana z odstranitvijoPokrova ohišja,sme opraviti le HSM servisna sluzba in servisi tehniki nasih pogodbenih partnerje. Za naslove servisnih sluzb glejte stran 204.

Unicevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehani-zem, ce rezanje ni učinkovito, ce se pojav hrup ali po vsaki izpraznitvi posode za razrezane

odpadke. Uporabiti je dovoljeno le specialno olje za rezalni bloc HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalinih valjev.
• Rezalni mehanizem naj brez dovajanja papirja tece prbl. 10 sekund v stalnem načinu.

  Papirni prah in delci se sprostijo.

Če se papir iz samodejne dovajalne površine (Autofeed) rezalni napravi ne dovaja varno, so podajalna kolesca obrabljena in jih je potrebno zamenjati. Za to vam nudimo nadomestni komplet. Prosimo, povežite se z našo servisno sluzbo.

8 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje

vanju ali ravnaju so lahko ti nevarni za clovesko zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevaje aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektrichnih in elektronski starih rabljenih naprav. Tudi ves embalžni material odstranite okolju prijazno.

9 Obseg dobave

Unicvealec dokumentov je v celoti sestavljen in zapakiran v karton
- Priključni vodnik na omrežje
- 5 vrečk za razrezani material
1 vreca za zgošcenke za stroje s sirino reza 4,5x30 mm
1 steklenicka specialega olja za rezalni blok (50 ml)
Navodilo za uporabo

Oprema

10 vrečk za razrezani material naroc. st. 1.661.995.150
- Specialno olje za rezalni bloc (250 ml)
naroč. Št. 1.235.997.403

Zanaslove servisnih sluzb glejte stran 204.

10 Tehnični podatki

Način rezanja Rezanje kosov
Velikost rezanja (mm) 4,5 x 30 1,9 x 15 0,78 x 11	11
Varnostna stopnja DIN 66399 P-4 / O-3 / T-4	E-3 F-1	P-5 / T-5 / E-4 / F-2 P	-6 / F-3
Učinek rezanja* (listov) DIN A4 70 g/m 2 80 2	10 - 12 8 - 10	8 - 9 @/m7	6 5
Teža 19,6 kg 19,4 kg
Hitrost rezanja	65 mm/s
Delovna širina	240 mm
Prikljćek	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Moč maks.	500 W
Poraba energije v naćinu pripravljenosti	< 2 Wh
Način obratovanja	Neprekinjeno obratovanje
Pogoji okolice med obratovanjem: Temperatura relativna vlžnost zraka nadmorska višina	-10°C do +25°C maks. 90%, se ne kondenzira maks. 2.000 m
Dimenzije DxŠxV (mm)	395 x 381 x 740
Prostornina sprejemne posode	34 l

• Maks. Število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enam prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejsa omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroci manjso kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Unicvealec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
• Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direkti va 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahevate pri proizvajalcu.
