MODE D'EMPLOI MDRC564FEE01 MIDEA

Nous vous remercions d’avoir choisi Midea! Avant d’utiliser votre nouveau produit Midea, veuillez lire attentivement ce manuel afin de vous assurer que vous maîtrisez les caractéristiques et les fonctions de votre nouvel appareil en toute sécurité. SOMMAIRE

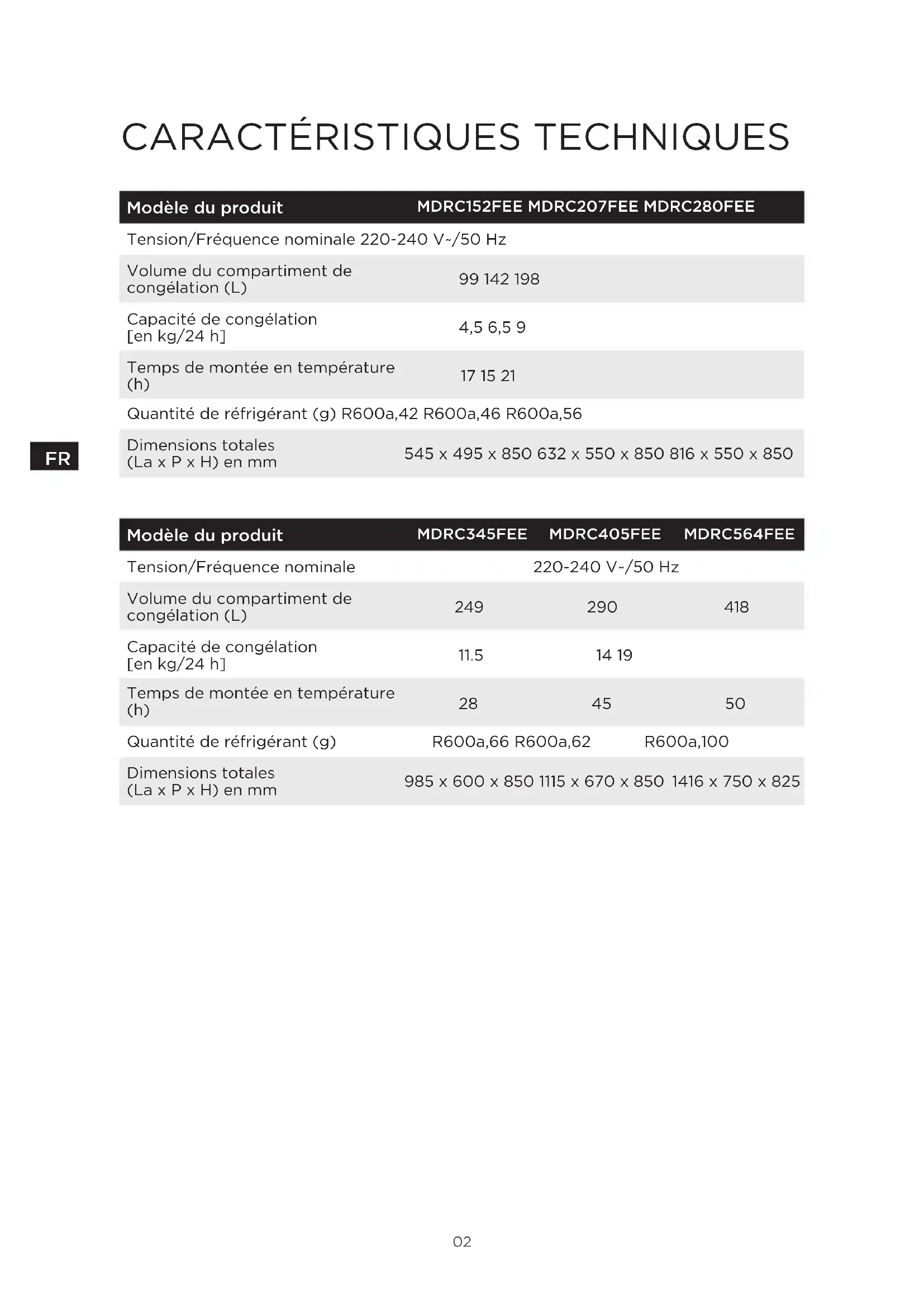

Capacité de congélation [enkg/24h] 4,5 6,5 9 Temps de montée en température (h)

Quantité de réfrigérant (g) R600a,42 R600a,46 R600a,56 Dimensions totales (LaxPxH) en mm 545x495x850 632x550x850 816x550x850 Modèle du produit

Capacité de congélation [enkg/24h]

Temps de montée en température (h)

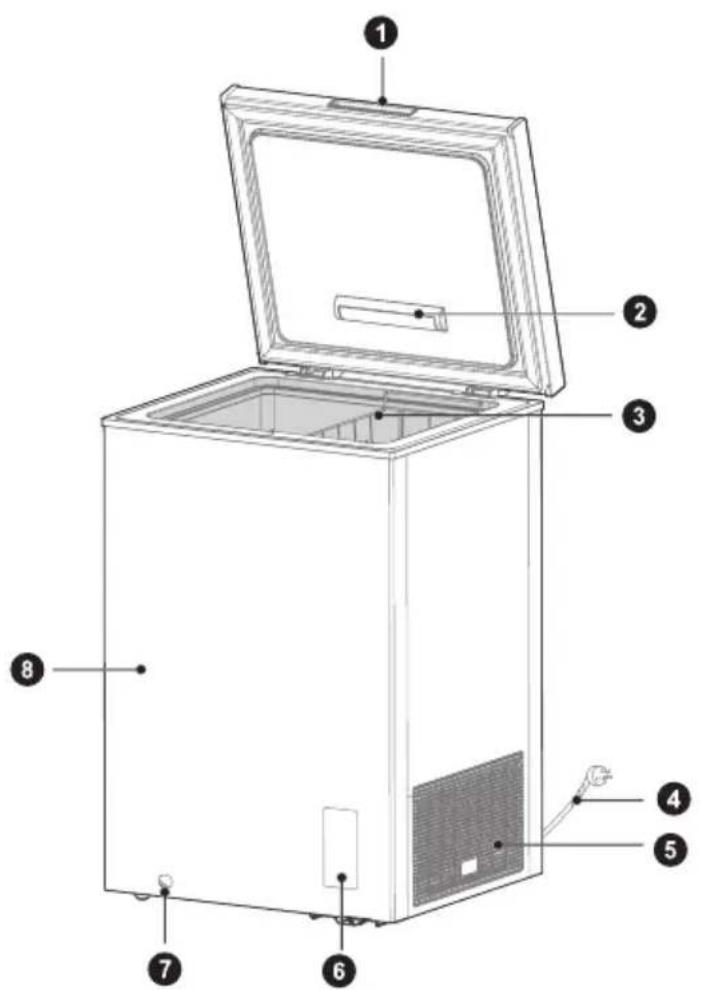

Poignée de la porte (en option)

Cordon d’alimentation

Panneau de contrôle de la température ATTENTION Les images présentées ici sont fournies uniquement à titre d'exemple.04

Instructions d’installation Pour les appareils frigorifiques de classe climatique

• En fonction de la classe climatique, cet appareil de réfrigération est destiné à être utilisé dans les plages de température ambiante indiquées dans le tableau suivant.

• La classe climatique se trouve sur la plaque signalétique. Le produit peut ne pas fonctionner correctement à des températures hors de la plage indiquée.

• Vous pouvez trouver la classe climatique sur l’étiquette du produit. Plage de température efficace

• Ce produit est conçu pour fonctionner normalement dans la plage de température indiquée par sa qualification de classe. Classe Symbole Plage de température de fonctionnement en °C

IEC62552 (ISO15502) ISO8561

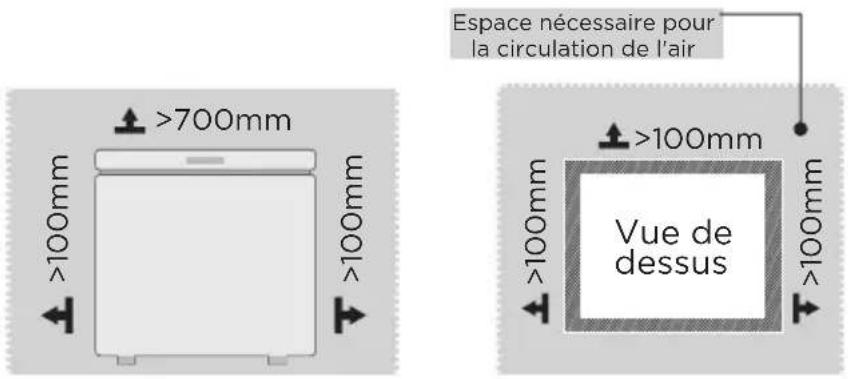

Tempéré étendu SN +10 à +32 +10 à +32Tempéré N +16 à +32 +16 à +32Subtropical ST +16 à +38 +18 à + 38Tropical T +16 à +43 +18 à + 43 Dimensions et dégagements

• Une distance trop petite des éléments adjacents peut entraîner une dégradation de la capacité de congélation et une augmentation des coûts d'électricité. Laissez plus de 100 mm de dégagement à partir de chaque mur adjacent lors de l'installation de l'appareil. >10mm >10mm >100mm >100mm >700mm >100mm >100mm >100mm Espace nécessaire pour la circulation de l'air Vue de dessus ATTENTION L’image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépend du produit physique ou de la notice du distributeur05

Branchement de l’appareil Après l’installation de l'appareil, branchez la fiche d'alimentation dans une prise de courant.

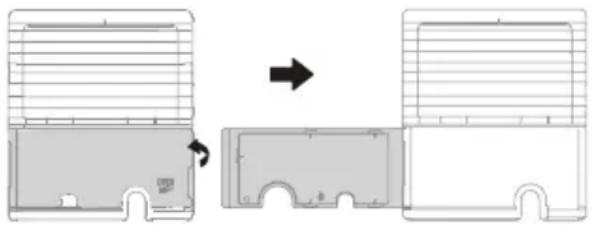

Ouvrez la plaque de protection par le côté à l’aide de l'outil.

Ouvrez la plaque de protection, retirez le cordon d'alimentation, puis recouvrez la plaque de protection. ATTENTION Après avoir branché la fiche d'alimentation dans une prise, il faut attendre 2 à 3 heures avant de mettre des aliments dans l'appareil. Les aliments risquent de s’abimer si vous les mettez avant le refroidissement de l'appareil. Remplacement de la lampe (en option)

• Tout remplacement ou entretien des lampes LED doit être effectué par le fabricant, un agent agrée ou une personne qualifiée similaire.06

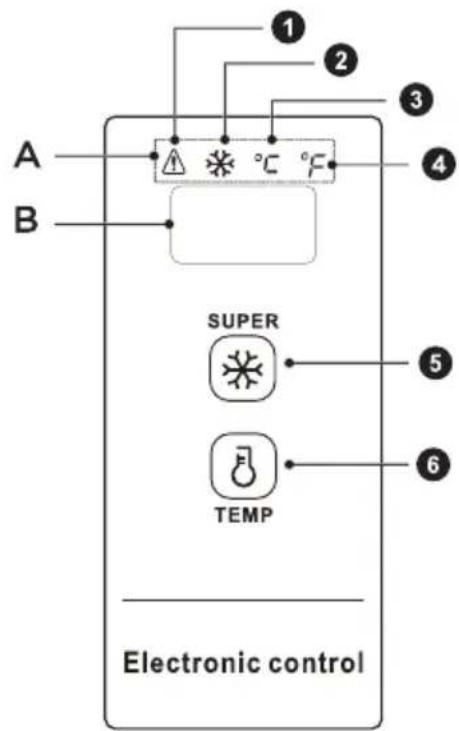

MODE D'EMPLOI Panneau de commande Touche et témoin de fonctionnement

Témoin de réchauement à haute température A. Zone d’achage du voyant

Témoin de super congélation B. Zone d’achage de la température

Témoin de température centigrade

Témoin de température Fahrenheit

Touche de régulation de la température07

Contrôle de l’affichage

• Lorsque le congélateur est mis sous tension, la fenêtre d'achage s'allume

• Achage du fonctionnement normal :

S'il n'y a pas de défaillance, la température réglée ou le mode de fonctionnement

• La fonction de veille s'active par défaut après la mise sous tension. Après la confirmation de la température, l'écran s'éteint 30 secondes plus tard. Le mode

température, cela indique que la fonction de veille est activée.

température, cela indique que la fonction de veille est désactivée.

• Activez la fonction de veille. Après confirmation de la température pour chaque

• Désactivez la fonction de veille. Après confirmation de la température pour chaque tempérage, la zone d’achage ne s'éteint pas et reste allumée. Verrouiller/Déverrouiller Après la mise sous tension initiale, la clé reste en état de verrouillage par défaut. Elle doit fonctionner après le déverrouillage.

pendant 3 secondes, la zone d'achage clignote une fois et la température réglée prend eet immédiatement. Une fois dans l'état de verrouillage, la zone d'achage ne clignote plus. Après 30 secondes d'inactivité, l'appareil peut également passer en état de verrouillage automatique et la zone d'achage clignote une fois.

le déverrouillage. À l'état de verrouillage, il est nécessaire d'eectuer une opération de touche après le déverrouillage.08

déverrouillé. Conversion des températures Fahrenheit et centigrade

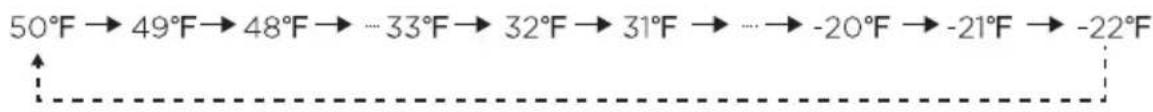

des températures Fahrenheit et centigrade peut être eectuée. Lorsque la et lorsque la température Fahrenheit est achée, le voyant de température Fahrenheit s’allume dans la zone d’achage. Réglage de la température

ATTENTION recommandée) Fonction super congélation compresseur fonctionne en continu. fonctionne en continu.

Vous pouvez quitter le mode super congélation si une défaillance du capteur se

Si vous êtes en mode super congélation, vous pouvez quitter en appuyant sur la09

Alarme de température élevée

• Le voyant « » s’allume en cas d’alarme de température élevée. Mémoire de panne de courant

• Pendant une coupure de courant, l’état de fonctionnement au moment de la coupure de courant est verrouillé, après le rétablissement du courant, le fonctionnement se poursuit selon les réglages effectués avant la coupure de courant. La fonction de super congélation est désactivée après une panne de courant. Code de panne

• En cas de panne, l’écran affiche les codes d’erreur correspondants, comme indiqué dans le tableau ci-dessous. L’utilisateur doit contacter un spécialiste pour la maintenance afin de garantir l’utilisation normale du congélateur. Code d’erreur Description du défaut E2 Défaillance du capteur de température10

Conseils pour la conservation des aliments

• La faible température du congélateur peut garder les aliments frais pendant longtemps et est principalement utilisée pour stocker les aliments surgelés et faire de la glace.

• Le congélateur convient au stockage de viandes, poissons, crevettes, pâtisseries et autres aliments. Ne placez pas d’aliments liquides en bouteille ou en récipients scellés tels que de la bière en bouteille et des boissons etc.

• Il n’est pas conseillé de stocker des bouteilles ou des récipients de produits liquides fermés pendant une longue période. Si vous souhaitez stocker des bouteilles ou des récipients de produits liquides fermés, ils ne doivent pas être proches de la paroi du congélateur.

• Il existe un certain décalage entre la température à l’intérieur de l’appareil et la température réelle de réglage, ce qui n’aecte pas l’utilisation normale.

• Les aliments doivent être consommés dans le délai de conservation.

• La fonction de congélation rapide est conçue pour préserver la qualité nutritionnelle des aliments. Elle peut congeler rapidement les aliments en peu de temps. Si une grande quantité d'aliments doit être congelée à la fois, l'avance. Dans ce cas, la vitesse de congélation du congélateur augmente. Il peut congeler rapidement les aliments et conserver ecacement leur valeur nutritive. ATTENTION

• Après une longue utilisation, la charnière s’use, sa durée de vie sera réduite et un bruit peut apparaître lors de l’ouverture/fermeture de la porte. Il est recommandé de graisser

prolonger sa durée de vie.

• Si le produit est emballé dans un film fin, cela peut entraîner la production de condensation à la surface de la boîte et du film lorsque la température et l’humidité de l’environnement changent rapidement pendant le transport. Ce phénomène est un fait physique normal, il11

Votre congélateur est conçu pour être utilisé tout au long de l’année et nécessite un nettoyage et un entretien minimaux. Pour que votre congélateur fonctionne efficacement et ne dégage aucune odeur, nous vous recommandons de le nettoyer régulièrement. Décongélation Le congélateur doit être décongelé manuellement.

• Débranchez le congélateur et ouvrez la porte, retirez les aliments et les paniers de rayonnage avant la décongélation; ouvrez le trou d’écoulement et le trou de drainage (et placez le réservoir d’eau sur le trou de Sortie); le givre intérieur fond naturellement, essuyez l’eau de décongélation avec un chiffon doux et sec. Lorsque le givre se ramollit, un grattoir à glace peut être utilisé pour accélérer le processus.

• Retirez les aliments et les mettre dans un endroit frais lors de la décongélation avant de retirer les accessoires. Arrêt de fonctionnement

• En cas de panne de courant, les aliments peuvent être conservés pendant quelques heures même en été; il est recommandé de réduire la fréquence d’ouverture de la porte et de ne pas mettre d’aliments frais dans le congélateur.

• Non-utilisation prolongée: débranchez le congélateur non utilisé pendant une longue période pour le nettoyer et gardez la porte ouverte afin d’éviter les mauvaises odeurs.

• Déplacement: ne retournez pas et ne faites pas vibrer le congélateur, l’angle de transport ne peut pas être supérieur à 45°. Ne tenez pas la porte et la charnière lorsque vous déplacez cet appareil. ATTENTION

• D’autres dispositifs et moyens mécaniques ne doivent pas être utilisés pour accélérer le processus, à l’exception de ceux recommandés par le fabricant. Évitez d’endommager le circuit frigorifique.

• Un fonctionnement continu est recommandé une fois le congélateur est mis en marche. Évitez d’arrêter le congélateur dans des circonstances normales afin de ne pas aecter sa durée de vie.12

DÉPANNAGE Les problèmes simples suivants peuvent être traités par l’utilisateur. Appelez le service après-vente si ces problèmes ne sont pas réglés. Problème Cause possible Ne marche pas

• Vérifiez si le congélateur est branché et raccordé au secteur

• Vérifiez si le bouton de contrôle de la température est dans la plage de températures

• Panne de courant ou déclenchement du circuit. Odeur

• Les aliments susceptibles d’émettre des odeurs doivent être bien enveloppés;

• Vérifiez s’il y a des aliments pourris

• Vérifiez si l’intérieur doit être nettoyé. Le compresseur a fonctionné pendant une longue période

• Il est normal que le congélateur fonctionne plus longtemps en été car la température ambiante est plus élevée

• Ne mettez pas trop d’aliments dans le congélateur à la fois

• Ne mettez pas les aliments tant qu’ils ne soient refroidis;

• Ouverture fréquente de la porte du congélateur

• Couche épaisse de givre (une décongélation est nécessaire). La lumière ne marche pas

• Vérifiez si le congélateur est branché, si la lumière d’éclairage est endommagée. La porte du réfrigérateur ne peut pas être correctement fermée.

La porte du congélateur est coincée par des aliments;

• Congélateur déséquilibré.13

Problème Cause possible Bruits forts

• Vérifiez si le sol est plat, si le congélateur est stable

• Vérifiez si les accessoires du congélateur sont correctement placés. Difficulté momentanée à l’ouverture de la porte

• Après la réfrigération, il y aura une différence de pression entre l’intérieur et l’extérieur du congélateur qui peut entraîner une difficulté momentanée dans l’ouverture de la porte. C’est un phénomène physique normal. Surchauffe sur la paroi latérale

• L’enceinte du congélateur peut émettre de la chaleur pendant le fonctionnement surtout en été, cela est causé par le rayonnement du condenseur, cela est un phénomène normal. Condensation de surface

• Condensation: un phénomène de condensation est détecté sur la surface extérieure et les joints de porte du congélateur lorsque l’humidité ambiante est importante, c’est un phénomène normal, et la condensation peut être essuyée avec une serviette sèche. Son du flux d’air Vrombissement Claquer

• Les réfrigérants circulant dans les conduites de réfrigérant produisent des bruits et des grognements, ce qui est normal et n’affecte pas l’effet de refroidissement.

• Un vrombissement sera généré lors du fonctionnement du compresseur surtout au démarrage ou à l’arrêt.

• L’électrovanne émet un vrombissement, cela est normal et n’affecte pas le fonctionnement.14

ANNEXE Spécial pour la nouvelle norme européenne Les pièces commandées dans le tableau suivant peuvent être acquises auprès d’un canal de fournisseur de services. Pièce commandée Fourni par Temps minimum requis pour la fourniture Thermostats Personnel professionnel de maintenance Au moins 7 ans après le lancement du dernier modèle sur le marché Capteurs de température Personnel professionnel de maintenance Au moins 7 ans après le lancement du dernier modèle sur le marché Cartes de circuit imprimé Personnel professionnel de maintenance Au moins 7 ans après le lancement du dernier modèle sur le marché sources de lumière Personnel professionnel de maintenance Au moins 7 ans après le lancement du dernier modèle sur le marché Poignées de porte Réparateurs professionnels et utilisateurs Au moins 7 ans après le lancement du dernier modèle sur le marché Charnières de porte Réparateurs professionnels et utilisateurs Au moins 7 ans après le lancement du dernier modèle sur le marché Tiroirs Réparateurs professionnels et utilisateurs Au moins 7 ans après le lancement du dernier modèle sur le marché Paniers Réparateurs professionnels et utilisateurs Au moins 7 ans après le lancement du dernier modèle sur le marché Joints de porte Réparateurs professionnels et utilisateurs Au moins 10 ans après le lancement du dernier modèle sur le marché Chère cliente,

1. Pour retourner ou remplacer le produit, il faut d’abord contacter le magasin où

vous l’avez acheté. (N’oubliez pas de joindre la facture d’achat)

2. Si votre produit tombe en panne et doit être réparé, il faut contacter le service

après-vente. ATTENTION Les informations sur le modèle dans la base de données des produits, ainsi que l’identificateur du modèle, peuvent être obtenues au moyen d’un lien web scanné par code QR, le cas échéant, sur l’étiquette d’ecacité énergétique du produit. Pour plus d'informations sur l'ecacité énergétique de l'appareil, consultez le site https://ec.europa.eu et eectuez une recherche en utilisant le nom du modèle. Le nom du modèle se trouve sur l’étiquette signalétique de l’appareil.01
