Technische Merkmale	MIDEA MDRC564FEE01 Gefrierschrank, Kapazität 564 Liter, Energieklasse A+, statisches Kühlsystem.
Abmessungen	Breite: 120 cm, Höhe: 85 cm, Tiefe: 70 cm.
Gewicht	Nettogewicht: 70 kg.
Verwendung	Ideal für den Hausgebrauch, Lagerung von Tiefkühlprodukten, Temperatureinstellung über Thermostat.
Wartung	Manuelles Abtauen empfohlen, regelmäßige Reinigung des Innenraums und der Türdichtungen.
Sicherheit	Türverriegelungssystem, Schutz vor elektrischer Überlastung.
Allgemeine Informationen	2 Jahre Garantie, jährlicher Energieverbrauch: 300 kWh.

Häufig gestellte Fragen - MDRC564FEE01 MIDEA

Warum kühlt mein MIDEA MDRC564FEE01 Gefrierschrank nicht richtig?

Überprüfen Sie, ob die Temperatur richtig eingestellt ist. Stellen Sie außerdem sicher, dass die Lüftungen nicht blockiert sind und der Gefrierschrank nicht überfüllt ist.

Wie taue ich meinen MIDEA MDRC564FEE01 Gefrierschrank ab?

Trennen Sie den Gefrierschrank vom Stromnetz und lassen Sie die Tür offen, damit das Eis schmelzen kann. Verwenden Sie einen Behälter, um das Abtauwasser aufzufangen.

Wie hoch ist der normale Geräuschpegel für den MIDEA MDRC564FEE01 Gefrierschrank?

Der normale Geräuschpegel liegt zwischen 38 und 42 dB. Wenn das Geräusch lauter ist, überprüfen Sie, ob der Gefrierschrank eben steht und keine Gegenstände ihn berühren.

Was soll ich tun, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie, ob die Glühbirne durchgebrannt ist, und ersetzen Sie sie bei Bedarf. Stellen Sie außerdem sicher, dass die Tür richtig geschlossen ist, da die Beleuchtung bei geschlossener Tür ausgeht.

Wie reinige ich meinen MIDEA MDRC564FEE01 Gefrierschrank?

Verwenden Sie eine Mischung aus warmem Wasser und Natron zum Reinigen des Innenraums. Vermeiden Sie abrasive Produkte, die die Oberflächen beschädigen könnten.

Was bedeutet die blinkende Anzeige auf dem Bedienfeld?

Eine blinkende Anzeige kann auf ein Temperaturproblem oder eine offene Tür hinweisen. Überprüfen Sie die Temperatur und stellen Sie sicher, dass die Tür richtig geschlossen ist.

Wie stelle ich die Temperatur meines MIDEA MDRC564FEE01 Gefrierschranks ein?

Verwenden Sie die Einstelltaste am Bedienfeld, um die Temperatur anzupassen. Stellen Sie sie normalerweise zwischen -18°C und -20°C für einen guten Betrieb ein.

Mein MIDEA MDRC564FEE01 Gefrierschrank riecht unangenehm, was soll ich tun?

Leeren Sie den Gefrierschrank und reinigen Sie ihn mit einer Mischung aus Wasser und Essig. Stellen Sie außerdem sicher, dass keine Lebensmittel abgelaufen sind.

Wie lange sollten Lebensmittel eingefroren werden?

Die Gefrierzeit variiert je nach Art der Lebensmittel, aber im Allgemeinen wird empfohlen, Lebensmittel portionsweise einzufrieren und innerhalb von 3 bis 6 Monaten zu verbrauchen.

Kann ich bereits gekochte Lebensmittel im MIDEA MDRC564FEE01 Gefrierschrank einfrieren?

Ja, Sie können gekochte Lebensmittel einfrieren, aber stellen Sie sicher, dass sie vollständig abgekühlt sind, bevor Sie sie in den Gefrierschrank legen.

BEDIENUNGSANLEITUNG MDRC564FEE01 MIDEA

Vielen Dank, dass Sie sich für Midea entschieden haben! Bevor Sie Ihr neues Midea-Produkt in Betriebnehmen,lesen Sieitte desses Handbuch aufmerksam durch, damit Sie wissen, wie Sie die Funktionen Ihres neuen Geräts auf sichere Weise nutzen können.

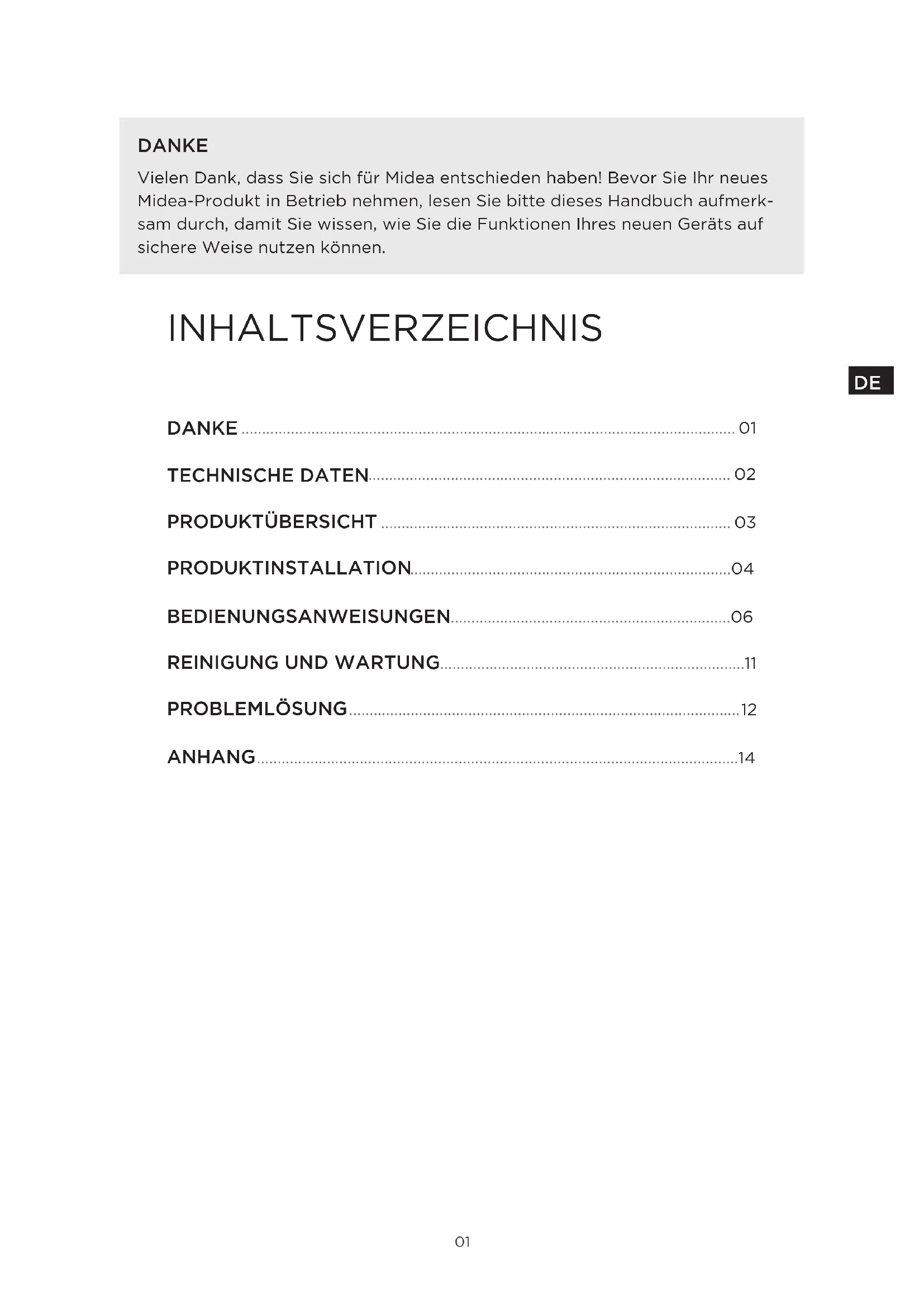

INHALTSVERZEICHNIS

DANKE 01
TECHNISCHE DATEN 02
PRODUKTÜBERSICHT 03
PRODUKINSTALLATION 04
BEDIENUNGSCANWEISUNGEN 06
REINIGUNG UND WARTUNG 11
PROBLEMLösUNG 12
ANHANG 14

DE

TECHNISCHE DATEN

Produktmodell	MDRC152FEE	MDRC207FEE	MDRC280FEE
Nennspannung/-frequenz		220-240V~/50Hz
Kapazität des Tiefkühbereichs (L) 99 142 198
Tiefkühlkapazität (kg/24 h) 4,5 6,5 9
Temperaturanstiegszeit (h) 17 15 21
Kältemittel, Menge (g) R600a, 42 R600a, 46 R600a, 56
Gesamttabmessungen(B × T × H) mm	545 × 495 × 850	632 × 550 × 850	816 × 550 × 850

Produktmodell	MDRC345FEE	MDRC405FEE	MDRC564FEE
Nennspannung/-frequenz		220-240V~/50Hz
Kapazität des Tiefkühlbereichs (L)	249	290	418
Tiefkühlkapazität (kg/24 h) 11,5	14 19
Temperaturanstiegszeit (h)	28	45	50
Kältemittel, Menge (g)	R600a, 66 R600a, 62		R600a, 100
Gesamttabmessungen(B × T × H) mm	985 × 600 × 850 1115 × 670 × 850 1416 × 750 × 825

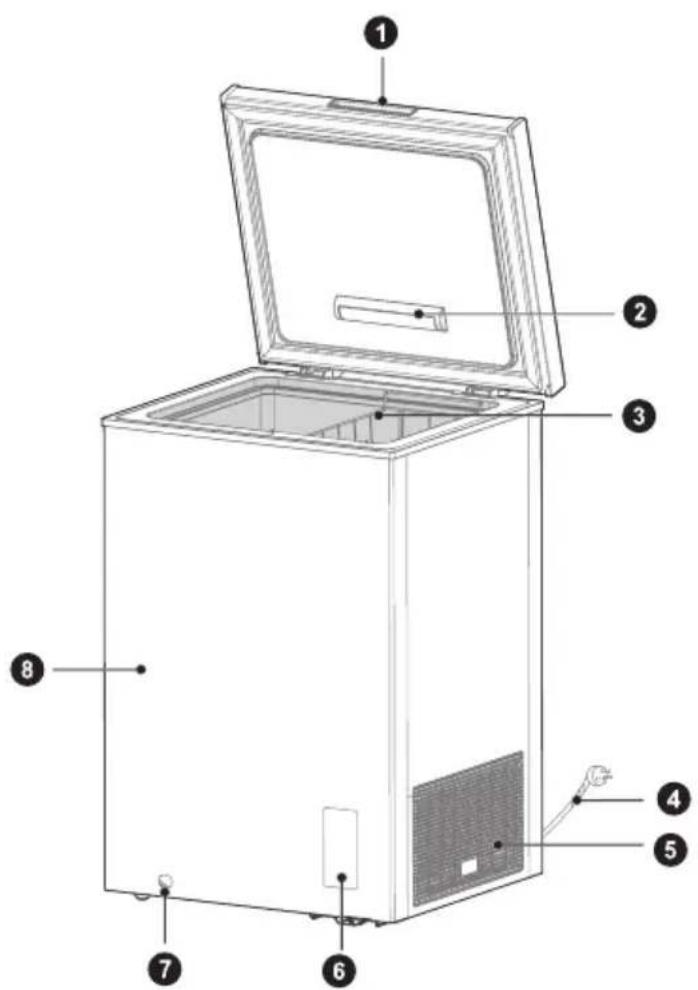

PRODUKTÜBERSICHT

K部件enbezeichnung

1 Turgriff (optional)
2 Lampe (optional)
3 Ablagenkorb (optional)
4 Netzkabel
5 Ventilationsgitter
6 Temperaturregler

7 Ablauf
8 Gerategehause

ACHTUNG

Die hier gezeigten Bilder dieren nur als Beispiele.

PRODUKTINSTALLATION

Installansanweisungen

Für Kuhlgeräte mit Klimaklasse

• In Abhängigkeit von der Klimaklasse ist diese Gefriertruhe für den Einsatz in dem Temperaturbereich bestimmt, der in nachstehender Tabelle angegeben ist.
  Die Klimaklasse finden Sie auf dem Typenschild. Außerhalb des angegebenen Temperaturbereiches arbeitet das Gerät u. U. nicht ordnungsgemäß.
• Sie können die Klimaklasse am Typenschild des Produktes finden.

Effektiver Temperaturbereich

• Das Produkt wurde entwickelt, um in dem bei seiner Klimaklasse angegebenen Temperaturbereich normal zu arbeiten.

Klasse Symbol		Umgebungstemperaturbereich °C
		IEC 62552 (ISO 15502)	ISO 8561
Kaltgemäßigt SN +10 bis	+32 +10 bis	+32
Kühlgemäßigt N +16 bis	+32 +16 bis	+32
Subtropisch ST +16 bis	+38 +18 bis	+38
Tropisch T +16 bis +43	+18 bis +43

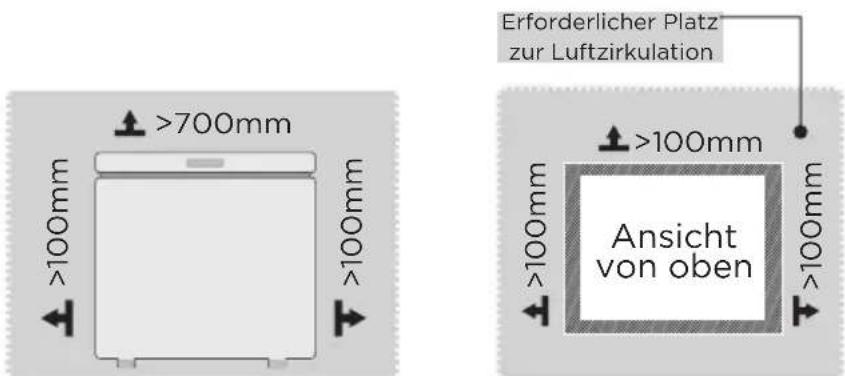

Abmessungen und Abstände

• Ein zu geringer Abstand zu nahegelegenen Gegenständen kann die Kuhlfähigkeit herabsetzen und die Stromkosten erhöhen. Halten Sie bei Installation des Gerätes mindestens 100 mm Abstand zu benachbarten Wänden ein.

ACHTUNG

Die vorstehende Abbildung dient lediglich als Referenz. Die vorhandene Konfiguration ist vom tatsächlichen Produkt oder den Angaben des Lieferanten abhängig.

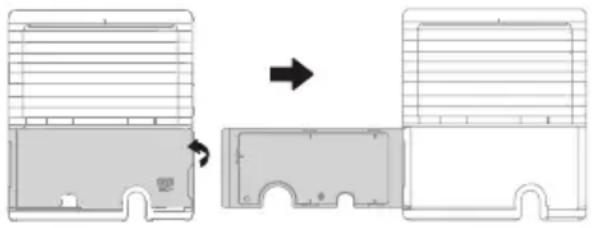

Anschlieben des Gerätes

Schlieben Sie nach Installation des Gerätes den Netzstecker an eine Steckdose an.

1. Offnen Sie die Abdeckplatte von der Seite mit dem Werkzeug.
2. Öffnen Sie die Abdeckung, behmen Sie das Netzkabel hereaus und schreiben Sie die Abdeckung wieder.

ACHTUNG

Warten Sie nach Anschluss des Netzkabels (oder Steckers) an eine Steckdose 2 oder 3 Stunden, bevor Sie Lebensmittel in das Gerät geben. Wenn Sie Lebensmittel hineingegeben, bevor sich das Gerät vollständig herabgekühlt hat, konnten ihre Lebensmittel verderben.

Austausch des Leuchtmittels (optional)

• Der Austausch oder die Wartung aller LED-Lampen muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person durchgeführt werden.

BEDIENUNGSANWEISUNGEN

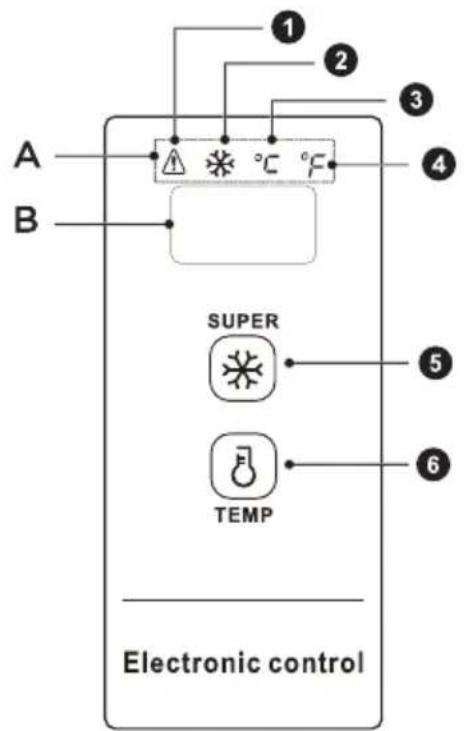

Bedienfeld

Bedientaste und Lampe

1. Hochtemperaturanzeige A. Anzeigelampe-Anzeigefläche
2. Schnellfrostanzeige B. Temperaturanzeigefläche
3. Celsius-Anzeige
4. Fahrenheit-Anzeige
5. Schnellfrosttaste
6. Temperatureinstelltaste

Bedienelemente

• Nach dem Einsatz der Gefriertruhe leuchtet das Display für 3 Sekunden auf, dann Goes in den Normalbetrieb über. Die ursprüngliche Anzeige muss unter 18^ liegen.

• Anzeige des Normalbetriebs:

• Wenn keine Störung vorliegt, wird die eingestellte Temperatur oder der Funktionsmodus angezeigt.

• Wenn ein Fehler vorliegt, wird der Fehlercode angezeigt.

Schlaffunktion anzeigen:

Die Schlaffunktion wird nach Anschluss an die Stromversorgung automatisch aktiviert. 30 Sekunden nach Bestätigung der Temperatur erlischt das Display. Der Schlafmodus kann über die kombinierte Taste umgeschaltet werden.
- Durch gleichzeitiges Drücken der Temperatureinstelltaste “8” und der Schnellfrosttaste “” für 5 Sekunden wird angezeigt, dass die Standby-Funktion aktiviert wurde, wenn im Display einmal „ON“ angezeigt wird.
- Durch gleichzeitiges Drucken der Temperatureinstelltaste “8” und der Schnellfrosttaste “” für 5 Sekunden wird angezeigt, dass die Standby-Funktion deaktiviert wurde, wenn im Display einmal “OFF” angezeigt wird.

Betriebskontrolle:

• Aktivieren Sie die Standby-Funktion. Nach jeder Temperaturbestätigung erlischt das Display für weitere 30 Sekunden.
• Deaktivieren Sie die Standby-Funktion. Nach einer Temperaturbestätigung erlischt das Display nicht.

Sperren/Entsperren

Nach dem Einsatz ist die Taste gespehtt und kann erst nach dem Entsperren betätigter werden.

• Sperren: Nach dem Gedrückthalten der Schnellfrosttaste “für 3 Sekunden blinkt das Display einmal und die eingestellte Temperatur wird sofort wirksam; nach dem Sperren blinkt das Display nicht mehr. Nach 30 Sekunden ohne Tastenbedienung kann das Gerät ebenfalls in die automatische Sperre übergeben und das Display blinkt einmal.
• Entsperren: Nach 3-sekündiger Betätigung der Schnellfrosttaste "blinkt der Anzeigebereich zur Freigabeomal. Im gesperrten Zustand kann erst nach dem Aufheben der Sperre eine Tastenbetätigung durchgeführt werden.

WICHTIG:

Die folgenden Tastenoperationen müssen im entspritten Zustand ausgeführrt werden.

Umschalten der Temperatureinheit zwischen Fahrenheit und Celsius

• Halten Sie die Temperatureinstalltaste "8" für 3 Sekunden gedrückt, um zwischen Fahrenheit und Celsius umzuschalten. Wenn Celsius angezeigt wird, leuchtet die Celsius-Anzeige und wenn Fahrenheit angezeigt wird, leuchtet die Fahrenheit-Anzeige im Display.

Einstellen der Temperatur

• Mit der Temperatureinstelltaste “ wird im Display die Innentemperatur der Gefriertruhe angezeigt. Durch einmaliges Drücken der Temperatureinstelltaste ”ändert sich die Temperatur jeweils um 1 Grad Celsius/Fahrenheit.

ACHTUNG

Für Einstellungen von -30 °C/-22 °F wird eine Umgebungstemperatur von 25 °C/77 °F oder weniger empfohlen.

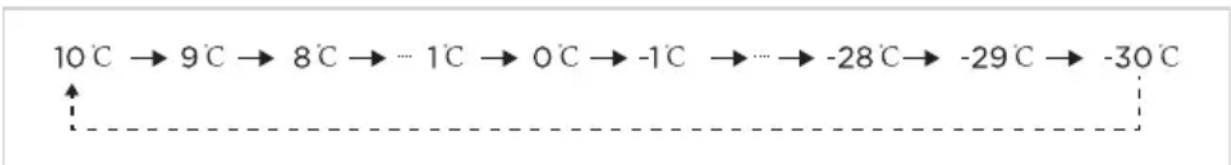

Die spezifische Temperaturänderung erfolgt zyklisch gemäß der nachstehenden Abbildung:

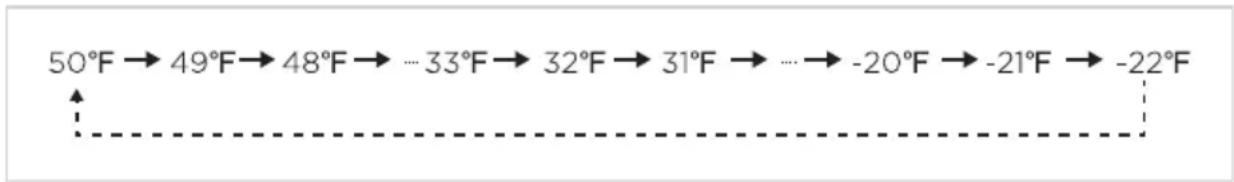

Einstellbereich Grad Fahrenheit:

Schnellfrostfungtion

Schnellfrostfunktion eingeben:

Durch Drucken der Schnellfrosttaste leuchtet die Schnellfrostanzeige

Beim Einstellen der Temperatur in Grad Celsius wird im Display „-30“ angezeigt. Wenn der Kompressor kontinuierlich arbeitet, leuchtet die Celsius-Anzeige ^圆 .

Beim Einstellen der Temperatur in Grad Fahrenheit wird im Display "-22" angezeigt.

Wenn der Kompressor ununterbrochen arbeitet, leuchtet die Fahrenheit-Anzeige ^

Schnellfrostmodus verlassen:

1. Einschalten nach Stromausfall.
2. Kontinuierlicher Betrieb des Kompressors für 24 Stunden.
3. Wenn im Schnellfrostmodus ein Sensorausfall auftritt, wird der Schnellfrostmodus beendet.
4. Sie können den Schnellfrostmodus verlassen, indem Sie die Schnellfrosttaste erneut drucken.

Alarm aufgrund hoher Temperatur

Die Anzeige , Fleuchtet bei Hochtemperaturalarm.

Stromausfallspeicher

• Wahlend eines Stromausfalls wird der aktuelle Betriebsmodus gespeichert und nach der Rückkehr zur Stromversorgung wird der Betrieb entsprechend der Einstellung vor dem Stromausfall fortgesetzt. Die Schnellfrostfunktion wird bei einem Stromausfall beendet.

Fehlercodes

• Wenn eine Störung auftritt, zeigt das Display die entsprechenden Fehlercodes an (siehe Tabelle). Wenden Sie sich zur Wartung an den Kundendienst, um den normalen Betrieb der Gefriertruhe sicherzustellen.

Fehlercode Fehlerbeschreibung

E2 Temperatursensorausfall

Tipps zur Einlagerung von Lebensmitteln

• Die niedrige Temperatur der Gefriertrufe kann Lebensmittel lange frisch halten und sie wird hauptsächlich zur Lagerung von Tiefkuhlkost und zur Herstellung von Eis verwendet.
  Die Gefriertruhe eignet sich für die Lagerung von Fleisch, Fisch, Garnelen, Backwaren und anderen Lebensmitteln, die nicht kurzfristig verzehrt werden sollen. Lagern Sie keine Flüssigkeiten in abgefüllten oder verschlossenen Behältern.
• Sie ist nicht geeignet, um Flaschen oder geschlossene Behälter mit Flüssigkeiten über einen längeren Zeitraum aufzubewahren. Wenn Sie Flaschen oder geschlossene Behälter mit Flüssigkeiten aufbewahren möchten, sollen den sie nicht unmittelbar an der Wand der Gefriertruhe gelagert werden.
• Es gibt eine gewisse Abweichung zwischen der Temperatur im Innenraum und der tatsächlichen Temperatureinstellung. Dies wirkt sich nicht auf die normale Benutzung aus.
• Beachten Sie, dass Lebensmittel vor dem Verfalldatum verzehrt werden müssen.
• Die Schnellfrostfunktion dient dazu, den Nährwert der Lebensmittel zu wahren, da diese in kurzer Zeit eingefroren werden. Wenn eine große Menge an Lebensmitteln auf einmal eingefroren werden soll, empfeihlt es sich, die Schnellfrostfunktion 5 Stunden im Voraus einszuschalten. In dieser Fall erhöht sich die Gefriergeschwindigkeit der Gefriertruhe, die Lebensmittel konnen schnell eingefroren werden und deren Nährwert bleibt effektiv erhalten.

ACHTUNG

• Nach längerem Gebrauch kann es zu einem gewissen Verschleiß der Scharniere kommt, die beim Öffnen/Schlieben der Tur Geräusche verursachen. Wir empfehlen, Schmierfett für die regelmäßige Wartung der Scharniere aufzutragen.
• Das Gewicht der Gegenstände im Korb damit 5kg nicht überschreiben.
• Wenn das Produkt in dūnner Folie verpackt ist, kann es zu Kondensation auf der Oberfläche des Kartons und der Folie kommt, wenn sich Temperatur und Feuchtigkeit der Transportumgebung schnell ändern. Dieses Phenomen ist ein normales physikalisches Phenomen, das die Verwendung des Produkts nicht beeinträchtigt.

REINIGUNG UND WARTUNG

Ohre Gefriertruhe wurde für den ununterbrochenen Einsatz entwickelt und besteht nur minimale Reinigung und Wartung. Damit ihre Gefriertruhe effizient und geruchlos arbeitet, sollen den Sie sie regelmäßig reinigen.

Abtauen

Der Gefrierschrank muss manuell abgetaut werden.

• Ziehen Sie den Netzstecker und öffnen Sie die Tur, behmen Sie die Lebensmittel und den Korb vor dem Abtauen heraus. Öffnen Sie den Abfluss und stellen Sie einen Auffangbehälter unter den Ablauf; der Frost im Innenraum schmilzt auf natürliche Weise, wischen Sie das Tauwasser mit einem trockenen, weichen Tuch ab. Wenn der Frost nachlässt, kann zur Beschleunigung des Enteisungsprozesses ein Eiskratzer verwendet werden.
• Entnehmen Sie die Lebensmittel und stellen Sie sie beim Abtauen an einen kühlen Ort.

Beenden der Benutzung

• Stromausfall: Lebensmittel können auch im Sommer bei Stromausfall für eine Stunden konserviert werden; wir empfehlen, die Häufigkeit des Türoeffnens zu reduzieren und keine frischen Lebensmittel in die Gefriertruhe zu geben.
• Langfristige Nichtbenutzung: Trennen Sie die Gefriertruhe bei langfristiger Nichtbenutzung zur Reinigung vom Stromnetz. Halten Sie die Tur geöffnet, damit keine unangenehmen Gerüche entstehen.
• Transport: Stellen Sie die Gefriertruhe nicht auf den Kopf und setzen Sie sie keinen Schwingungen aus. Der Transportneigungswinkelarf 45^ nicht überschreiben. Halten Sie die Gefriertruhe weder an der Tur noch an den Scharnieren, wenn Sie sie transportieren oder umsetzen.

ACHTUNG

• Es dürfen keine anderen Mechanischen Geräte oder Hilfsmittel als die vom Hersteller empfohlenen benutzt werden, um das Abtauen zu beschleunigen. Beschädigten Sie nicht den Kältemittelkreislauf.
• Beim Starten der Gefriertruhe wird ein kontinuierlicher Betrieb empfohlen. Schalten Sie die Gefriertruhe unter normalen Umständen nicht aus, um ihre Lebensdauer nicht zu beeinträchtigen.

PROBLEMLOSUNG

Die nachstehenden einfahren Probleme können durch den/die Benutzer/-in selbst behoben werden. Wenn das Problem anschließend immer noch bestehen sollen, dann setzen Sie sichitte mit der Kundendienstabteilung in Verbindung.

Problem mögliche Ursache
Keine Funktion	Überprüfen Sie, ob die Gefriertruhe am Stromnetz angeschlossen ist.
	Niedrige Spannung
	Überprüfen Sie, ob mit dem Temperaturregler ein Arbeitsbereich eingestellt ist.
	Überprüfen Sie, ob der Strom ausgefallen oder die Sicherung durchgebrannt ist.
Gerüche	Geruchsintensive Nahrungsmittel sollenn gut eingepackt werden.
	Überprüfen Sie, ob sich verdorbene Nahrungsmittel im Kühlschrank befinden.
	Möglicherweise muss das Innere der Gefriertruhe gereinigt werden.
Laufen des Kompressors über einen langen Zeitraum hinweg	Es ist normal, dass die Gefriertruhe im Sommer, wenn die UmgebungstemperaturHigher ist, länger in Betrieb ist.
	Geben Sie nicht zu viele Lebensmittel auf einem in die Gefriertruhe.
	Stellen/Legen Sie Nahrungsmittel erst dann in die Gefriertruhe, wenn Sie abgekühlt sind.
	Die Tür wird:häufig geöffnet.
	Dicke Frostschrift (Abtauen ist erforderlich).
Die Beleuchtung funktioniert nicht	Überprüfen Sie, ob die Gefriertruhe am Strom angeschlossen und ob die Lampe beschädigt ist.
Die Tür kann nicht ordnungsgemäß geschlossen werden	Die Tür der Gefriertruhe klemmt durch Lebensmittelpackungen.
	Zu weitere Nahrungsmittel.
	Die Gefriertruhe ist nicht ausgerichtet.
Laute Geräuschene	Überprüfen Sie, ob der Boden eben ist und ob die Aufstellung der Gefriertruhe stabil ist.
	Überprüfen Sie, ob das Zubehör korrekt platziert ist.
Kurzzeitig schwer zu öffnende Tür	Nach dem Abkühlen entsteht ein Druckunterschied zwischen der Innen- und Außenseite der Gefriertruhe, was zu vorübergehenden Schwierigkeiten beim Offnen der Tür führt. Das ist eine normale physikalische Erscheinung.
Überhitzung der Gehäuseitungen	Die Gefriertruhe kann während des Betriebs, besonders im Sommer, Wärme abgeben, die durch den Kondensator verursacht wird; das ist ein normales Phänomen.
Kondensation an der Oberfläche	Kondensation: Kondensationen können auf der Außenseite des und an der Türdlichtung der Gefriertruhe auftreten, wenn die Luftfeuchtigkeit der Umgebung sehr hoch ist, was jeder eine normale Erscheinung ist. Sie konnen die Kondensation mit einem trockenen Handtuch wegwen.
Luftstromgeräuschene Summen Klacken	In den Kältemittelrohren zirkulierende Kältemittel erzeugn zischende Geräuschene, was normal ist und sich nicht auf den Kühleffekt auswirkt.
	Ein Summen wird durch den laufenden Kompressor erzeugt - besonders beim Anlaufen oder beim Abschalten des Kompressors.
	Ein Klacken wird durch das Magnetventil oder das elektrische Umschaltventil erzeugt, was jedoch eine normale Erscheinung ist und den Betrieb nicht beeinträchtigt.

ANHANG

Speziell für den neuen EU-Standard

Die Ersatzteile in der folgenden Tabelle sind über den Serviceanbieter erhältlich

Ersatzteil Bereitgestellt für		Mindestens für die Beschaffungbenötigte Zeit
Thermostatische Geschultes	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Temperatursensoren	GeschultesWartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Platinen Geschäfts	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Lichtquellen Geschäfts	Wartungspersonal	Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Tügriffe Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türscharniere Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Ablagen Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Körbe Fachwerkstätten undEndbenutzer(innen)		Mindestens 7 Jahre nachMarkteinführung des letzten Modells
Türdichtungen	Fachwerkstätten undEndbenutzer(innen)	Mindestens 10 Jahre nachMarkteinführung des letzten Modells

Sehr geehrte Kundin, sehr geehrter Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, dann setzen Sie sich,.
   bitte mit dem Geschäft in Verbindung, in dem Sie das Produkt erworben haben.
   (Bringen Sieitte auch den Kaufbeleg mit)
2. Wenn Ihr Produkt defekt ist und repariert werden muss, dann setzen Sie sichitte mit dem Kundendienstserviceanbieter in Verbindung.

ACHTUNG

Die Modellinformationen in der Produktdatenbank sowie den Modellidentifikator konnen Sie über den Weblink durch Scannen des QR-Codes erhalten, wenn das Energieeffizienzschild des Produktes einen QR-Code enthalt.

Weitere Informationen über die Energieeffizienz des Gerätes finden Sie, wenn Sie unter https://ec.europa.eu nach dem Modellnamen suchen.

Der Modellname befindet sich auf dem Typenschild des Gerätes.
