Tipo de producto	Congelador
Marca	Midea
Modelo	MDRC564FEE01
Dimensiones (L x P x H)	1416 x 750 x 825 mm
Volumen del compartimento de congelación	418 L
Capacidad de congelación	19 kg/24 h
Autonomía en caso de fallo (tiempo de subida de temperatura)	50 h
Tensión/Frecuencia nominal	220-240 V ~ / 50 Hz
Refrigerante	R600a, 100 g
Clase climática	SN, N, ST, T (de +10 °C a +43 °C)
Función supercongelación	Sí, activación mediante tecla dedicada
Alarma de temperatura alta	Sí, indicador luminoso
Bloqueo/desbloqueo del panel	Sí, mediante combinación de teclas
Visualización de la temperatura	LED, ajustable en °C o °F
Memoria de corte de corriente	Sí, reanudación de ajustes después del restablecimiento
Iluminación interior	LED (reemplazo por profesional)
Descongelación	Manual, mediante orificio de drenaje
Limpieza y mantenimiento	Limpieza regular recomendada, descongelación manual
Piezas de repuesto (disponibilidad)	Termostato, sensores, placa PCB, iluminación: 7 años; manijas, bisagras, cajones, cestas: 7 años; juntas de puerta: 10 años
Instalación	Espacio libre mínimo de 100 mm en cada lado; espera de 2-3 h después de la conexión antes de la puesta en servicio

Preguntas frecuentes - MDRC564FEE01 MIDEA

¿Cómo ajustar la temperatura del congelador?

Presione la tecla de regulación de temperatura (marcada '8') para desplazarse por los ajustes. La temperatura se puede ajustar en incrementos de 1 °C o 1 °F según la visualización elegida. El rango de ajuste es de -30 °C a -22 °F (según el modo). Asegúrese de que el aparato esté desbloqueado antes de modificar la temperatura.

¿Cómo activar la función supercongelación?

Presione la tecla de supercongelación (marcada '*'); el indicador correspondiente se enciende. El aparato funcionará continuamente hasta la temperatura de -30 °C (o -22 °F) durante un máximo de 24 horas, o hasta cancelación manual. Esta función es ideal para congelar rápidamente grandes cantidades de alimentos frescos.

¿Qué significa el código de error E2 en la pantalla?

El código E2 indica una falla del sensor de temperatura. El aparato continúa funcionando pero la regulación puede verse afectada. Contacte a un profesional de mantenimiento para reemplazar el sensor. Esta pieza está disponible durante al menos 7 años después del último módulo.

¿Cómo descongelar el congelador?

Desenchufe el aparato, retire los alimentos y las cestas. Abra la puerta, abra el orificio de drenaje y coloque un recipiente debajo del orificio de desagüe. Deje que la escarcha se derrita de forma natural; para acelerar, use un raspador de hielo (evite objetos afilados). Seque el agua con un paño suave. No use dispositivos mecánicos o eléctricos no recomendados.

¿Cómo limpiar el interior del congelador?

Desenchufe el aparato y retire todos los alimentos. Limpie las superficies interiores con un paño suave humedecido en agua tibia y un detergente suave. Enjuague y seque cuidadosamente. Evite limpiadores abrasivos o disolventes. Los accesorios (cestas, cajones) se pueden lavar por separado.

¿Qué hacer en caso de corte de corriente prolongado?

El congelador mantiene los alimentos congelados durante aproximadamente 50 horas (autonomía). Evite abrir la puerta innecesariamente. No agregue alimentos frescos. Después del restablecimiento de la corriente, verifique el estado de los alimentos. La función supercongelación se desactiva automáticamente después de un corte.

¿Por qué el compresor funciona continuamente?

Esto puede ser normal en verano debido a la alta temperatura ambiente, o si ha puesto muchos alimentos frescos a la vez. Verifique también que la puerta esté bien cerrada, que la escarcha no sea demasiado gruesa (requiere descongelación) y que la ventilación sea suficiente (espacio libre de 100 mm).

¿Cómo bloquear o desbloquear el panel de control?

Después de encender, el aparato está bloqueado por defecto. Para desbloquear, presione simultáneamente las teclas de regulación de temperatura y supercongelación durante 5 segundos hasta que aparezca el ícono de desbloqueo. Repita la operación para bloquear. En espera automática, el aparato se bloquea después de 30 segundos de inactividad.

¿Dónde encontrar el número de modelo de mi congelador?

El número de modelo se encuentra en la etiqueta de identificación ubicada en el interior del aparato o en la parte trasera. Para el MDRC564FEE01, también está indicado en la placa de eficiencia energética. Guarde esta información para cualquier solicitud de servicio postventa.

¿Cómo reducir los ruidos emitidos por el congelador?

Verifique que el aparato esté nivelado y estable en el suelo. Asegúrese de que los accesorios (cestas, cajones) estén correctamente colocados. Los ruidos de circulación de refrigerante, compresor o chasquidos son normales. Si persiste un ruido anormal, contacte al servicio postventa.

MANUAL DE USUARIO MDRC564FEE01 MIDEA

¡Gracias por elegir Midea! Antes de usar su nuevo producto Midea, lea detenidamente este manual para asegurarse de que sabe cómo operar las características y funciones que su nuevo aparato ofrece de forma segura.

CONTENIDOS

Modelo del producto MDRC152FEE MDRC207FEE MDRC280FEE

Tensión nominal/Frecuencia 220-240 V/50 Hz

Volumen del compartimento 99 142 198 congelador (L)

Capacidad de congelación (kg/24 h) 4,5 6,5 9

Periodo de subida de la 17 15 21 temperatura (h)

Refrigerante, cantidad (g) R600a,42 R600a,46 R600a,56

Dimensiones totales 545×495×850 632×550×850 816×550×850 (an. x p. x al.) mm

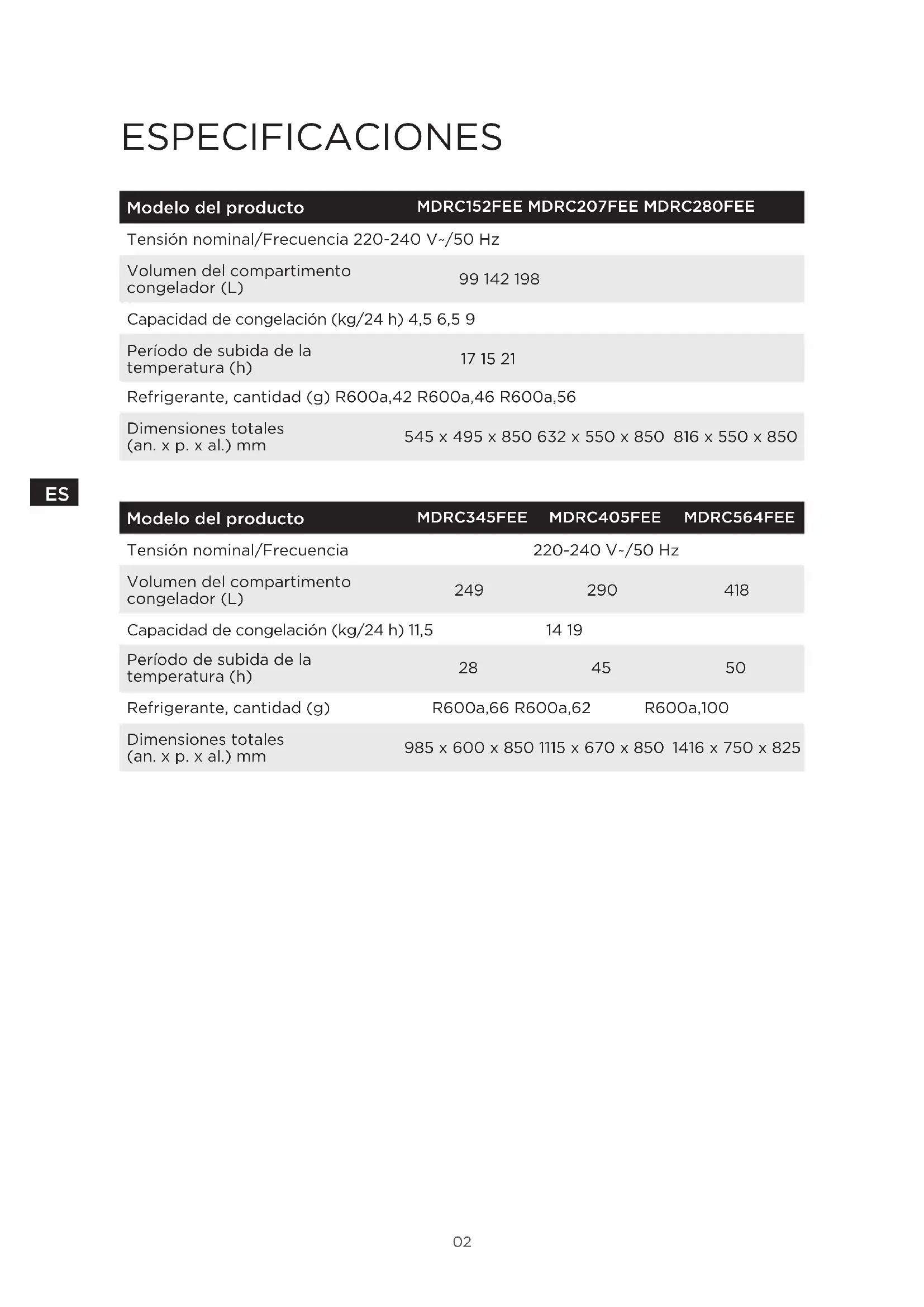

Modelo del producto	MDRC345FEE	MDRC405FEE	MDRC564FEE
Tensión nominal/Frecuencia		220-240 V~/50 Hz
Volumen del compartmento congelador (L)	249	290	418
Capacidad de congelación (kg/24 h) 11,5		14 19
Periode de subida de la temperatura (h)	28	45	50
Refrigerante, cantidad (g)	R600a,66	R600a,62	R600a,100
Dimensiones totales (an. x p. x al.) mm	985 x 600 x 850	1115 x 670 x 850	1416 x 750 x 825

VISTA GENERAL DEL PRODUCTO

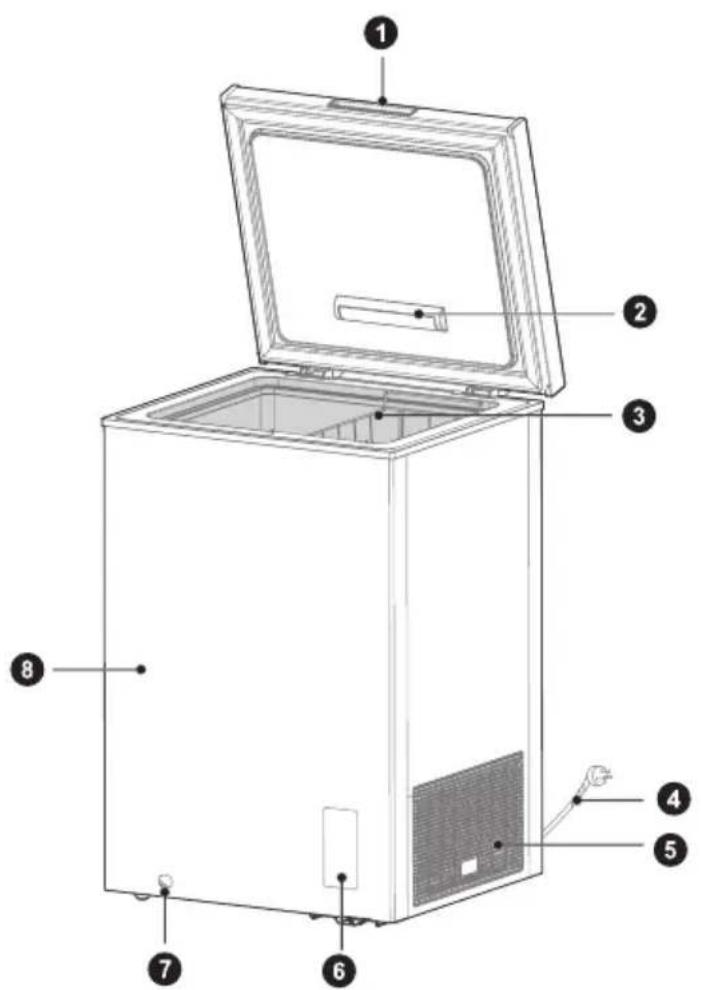

Nombres de los componentes

1 Asa de la puerta (opcional) 7 Agujero de drenaje 2 Lámpara (opcional) 8 Armario 3 Cesta de almacenaje (opcional) 4 Cable de alimentación 5 Obturador 6 Panel de control de temperatura

ATENCIÓN

Las imágenes mostradas sirven solo de ejemplo.

INSTALACIÓN DEL PRODUCTO

Instrucciones de instalación

• Dependiendo de la clase climática, este aparato de refrigeración está diseñado para usarse bajo los rangos de temperatura ambiente especificados en la siguiente tabla.
• La clase se indica en la placa de características. El producto podría no funcionar adecuadamente a temperaturas que no estén comprendidas en el rango especificado.
• Puede encontrar la clase de clima en la etiqueta del producto.

Rango de temperatura efectiva

• La nevera está diseñada para funcionar con normalidad bajo el rango de temperaturas especificado en su clasificación.

Clase Simbolo		Rango de la temperatura ambiente °C
		IEC 62552 (ISO 15502)	ISO 8561
Templado prolongado SN + 10 hasta + 32 + 10 hasta + 32
Templado N + 16 hasta + 32 + 16 hasta + 32
Subtropical ST + 16 hasta + 38 + 18 hasta + 38
Tropical T + 16 hasta + 43 + 18 hasta + 43

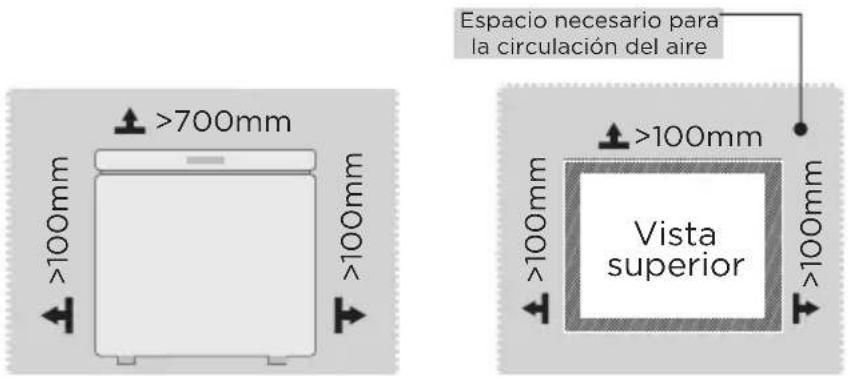

Dimensiones y distancias

• Si es demasiado pequeña la distancia desde elementos adyacentes, se suele provocar la degradación de la calidad de congelación y aumentar los costes de electricidad. Deje más de 100 mm de espacio libre desde cada pared adyacente cuando instale el aparato.

ATENCIÓN

La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del producto físico o declaración por parte del distribuidor.

Conexión del aparato

Después de instalar el aparato, conecte el enchufe de corriente a una toma de red.

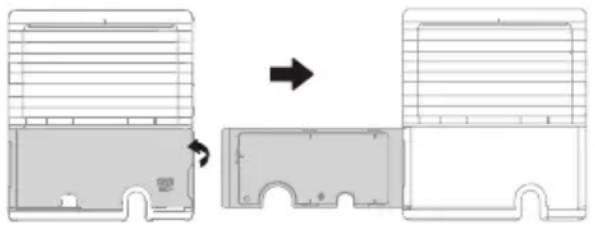

1. Abra la placa de la cubierta desde el lateral con la herramienta.
2. Abra la placa de la cubierta, extraiga el cable de alimentación y, a continuación, tape la placa de la cubierta.

ATENCIÓN

Después de conectar el cable de alimentación (o el enchufe) a la toma, espere 2 o 3 horas antes de introducir los alimentos en el aparato. Si introduce la comida antes de que el aparato se haya enfriado por completo, los alimentos se pueden estropear.

Cambio de la luz (opcional)

• Cualquier sustitución o mantenimiento de las bombillas LED está previsto que lo realice el fabricante, su agente de mantenimiento o una persona con una cualificación similar.

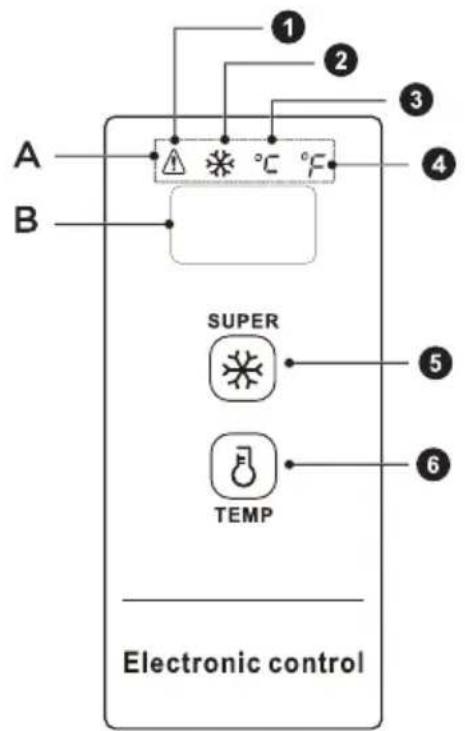

Tecla de funciona y lámpara
1. Lámpara del indicator de advertencia de temperatura alta	A. Área de la pantalla de la lámpara del indicator
2. Lámpara del indicator de super congelación B. Área de la pantalla de la temperatura
3. Lámpara del indicator de temperatura en grados centigrados
4. Lámpara del indicator de temperatura en grados Fahrenheit
5. Tecla de super congelación
6. Tecla de atemperar

Control de pantalla

• Cuando encienda el congelador, la ventana de la pantalla se encenderá durante 3 segundos y, a continuación, entrará en la pantalla de funcionamiento normal; la pantalla electrificada original será inferior a 18°C
• Pantalla de funcionamiento normal:
• Si no hay ningún fallo, se ajustará a la temperatura fijada o al modo de funcionamiento.
• Si hay cualquier fallo, se mostrará el número del fallo.

Mostrar la función de espera:

• La función de espera se abrirá por defecto antes de la electrificación. Tras confirmar la temperatura, la pantalla se apagará antes de 30 segundos. El modo de espera se puede activar combinando las siguientes teclas:
• Al pulsar la tecla de atemperar "8" y la tecla de super congelación "S" durante 5 segundos de forma simultánea, se muestra "ON" en el área de la pantalla de temperatura una vez, lo que indica que se ha activado la función de espera.
• Al pulsar la tecla de atemperar "8" y la tecla de super congelación "S" durante 5 segundos de forma simultánea, se muestra "OFF" en el área de la pantalla de temperatura una vez, lo que indica que se ha desactivado la función de espera.

Control de funcionamiento:

• Abra la función de retardo. Tras la confirmación de la temperatura para atemperar cada vez, el área de la pantalla se apagará durante otros 30 segundos:
• Cierre la función de retardo. Tras la confirmación de la temperatura para atemperar cada vez, el área de la pantalla no se apagará y se mantendrá encendida.

Bloqueo/Desbloqueo

Tras la electrificación inicial, la tecla está en el estado de bloqueo de forma predeterminada; se requiere operarla tras el desbloqueo.

• Bloqueo: tras pulsar la tecla de super congelación "durante 3 segundos de forma continua, el área de la pantalla parpadeará una vez y la temperatura fijada entrará en vigor inmediatamente. Una vez que entre en el estado de bloqueo, el área de la pantalla no parpadeará. Si no se pulsa ninguna tecla durante 30 segundos, también se entrará en estado de bloqueo automático y el área de la pantalla parpadeará una vez.
• Desbloqueo: después de pulsar la tecla de super congelación " durante 3 segundos de forma continua, el área de pantalla parpadeará una vez para desbloquear. Bajo el estado de bloqueo, se requiere realizar el funcionamiento de las teclas tras el desbloqueo.

IMPORTANTE:

Se implementarán las diversas operaciones de las siguientes teclas bajo el estado de desbloqueo

Conversión de temperatura de grados centígrados y Fahrenheit

• Al pulsar durante 3 segundos la tecla atemperar √8/TEMP se podrá realizar la conversión de temperatura entre grados centígrados y Fahrenheit. Cuando se muestra la temperatura en grados centígrados, la lámpara del indicador de temperatura en grados centígrados se enciende; y cuando se muestra la temperatura en grados Fahrenheit, la lámpara del indicador de temperatura en grados Fahrenheit está encendida.

Configuración de temperatura

• Al pulsar la tecla de atemperar "la ventana de la pantalla mostrará la temperatura del aparato; pulsando la tecla de atemperar "una sola vez cada vez, la temperatura del aparato cambiará 1 grado Celsius/Fahrenheit.

ATENCIÓN

Para configuraciones de -30°C / -22°F, se recomienda una temperatura ambiente de 25°C / 77°F o inferior

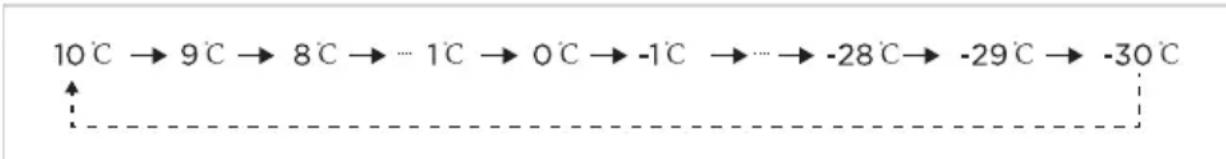

El cambio de temperatura especial cambia conforme a la figura que aparece bajo:

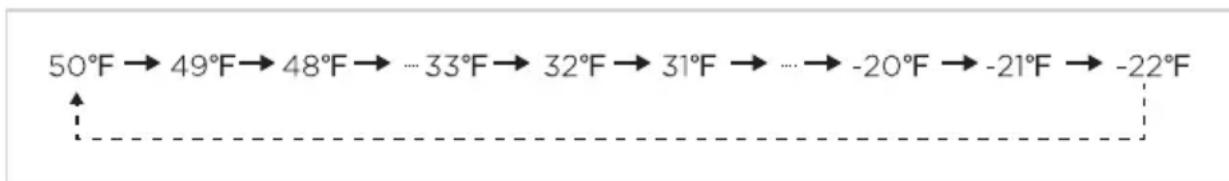

Ámbito de ajuste de la temperatura en grados Fahrenheit:

Función de super congelación

Entrar en super congelación:

Al pulsar la tecla de super congelación **, la lámpara indicadora de super congelación ** estará encendida.

Cuando configure la temperatura en grados centígrados, se mostrará "30" en el área de la pantalla de temperatura; si el compresor continúa funcionando, la lámpara indicadora de temperatura de grados centígrados "°C" estará encendida.

Cuando configure la temperatura en grados Fahrenheit, se mostrará en el área de la pantalla de temperatura; si el compresor continúa funcionando, la lámpara indicadora de temperatura Fahrenheit está encendida.

Salir de super congelación:

1. Encendido tras un fallo de alimentación;
2. Funcionamiento continuo del compresor durante 24 horas;
3. Si se produce un fallo del sensor bajo el modo de super congelación, se puede salir de la super congelación;
4. Estando en el modo super congelación, se puede salir del mismo volviendo a pulsar la tecla de super congelación "

Alarma de temperatura alta

• La lámpara del indicador "A" está encendida durante la alarma de temperatura alta.

Memoria de fallo de corriente

• Durante un fallo de corriente, el estado operativo de fallo de corriente se bloqueará; una vez que se recupere la alimentación, el funcionamiento continuará conforme a la configuración antes del fallo de corriente. Se saldrá de la función de super congelación tras un fallo de corriente.

Código de fallos

• Si se produce un fallo, la pantalla mostrará los correspondientes códigos de error tal y como se muestran en la tabla que aparece a continuación; el usuario debe ponerse en contacto con un especialista en mantenimiento para asegurar el uso normal del congelador horizontal.

Código de fallo Descripción del fallo

E2 Fallo del sensor de temperatura

Consejos para el almacenamiento de alimentos

• La baja temperatura del congelador puede mantener los alimentos frescos durante un periodo prolongado de tiempo y se emplea principalmente para almacenar alimentos congelados y fabricar hielo.
• El congelador es apto para el almacenamiento de carne, pescado, mariscos, ciertas pastas y otros alimentos que no se van a consumir a corto plazo. No guarde líquidos en recipientes embotellados o cerrados como cerveza embotellada, bebidas, etc.
• No es apto para almacenar recipientes embotellados o cerrados de elementos líquidos durante un periodo prolongado de tiempo; si desea guardar recipientes embotellados o cerrados de elementos líquidos, los elementos guardados no deben estar cerca de la pared del congelador horizontal.
• Existe cierta desviación entre la temperatura del interior y la configuración real de la temperatura; esto no afecta al uso normal.
• Tenga en cuenta que los alimentos deben consumirse antes de su fecha de caducidad.
• La función de congelación rápida está diseñada para mantener el valor nutricional, ya que congela los alimentos en un breve periodo de tiempo. Si es necesario congelar una gran cantidad de alimentos a la vez, se recomienda que los usuarios conecten la función de congelación rápida 5 horas por adelantado. En este caso, la velocidad de congelación del congelador horizontal aumenta; puede congelar alimentos y mantener de forma efectiva el valor nutricional de los mismos.

ATENCIÓN

• Después de un largo tiempo de uso, puede haber un cierto grado de desgaste en la bisagra, que producirá ruido al abrir y cerrar la puerta, reduciendo la vida útil de la bisagra. Es recomendable poner grasa en la bisagra para un mantenimiento regular; esto puede eliminar eficazmente el ruido y prolongar la vida de la bisagra.
• El peso de los objetos que se coloquen en la cesta no debe exceder los 5 kg.
• Si el producto está empaquetado con película final, se puede producir condensación en la superficie de la caja y en la película en caso de que la temperatura y la humedad del entorno de transporte cambien de forma brusca. Se trata de un fenómeno físico normal y no afecta al uso del producto.

LIMPIEZA Y MANTENIMIENTO

Su congelador está diseñado para funcionar durante todo el año y requiere un mantenimiento y limpieza mínimos. Para que el congelador funcione adecuadamente y sin olores, se recomienda limpiarlo con regularidad.

Descongelación

El congelador se debe descongelar manualmente.

• Desenchufe el congelador y abra la puerta, retire los alimentos y la cesta de almacenaje antes de descongelarlo; abra el orificio de salida y el de drenaje (y coloque un recipiente de agua en el orificio de salida). El hielo interior se fundirá de forma natural; limpie el agua de la descongelación con un paño seco y suave. Cuando el hielo se suavice, se puede usar un rascador de hielo para acelerar el proceso de deshielo.
• Retire los alimentos y colóquelos en un lugar fresco cuando los descongele antes de retirar los accesorios.

Dejar de uso

• Fallo de alimentación: Se pueden conservar los alimentos durante un par de horas incluso en verano en caso de un fallo de corriente; se recomienda reducir la frecuencia de la apertura de la puerta y no colocar alimentos frescos en el congelador.
• Falta de uso durante un tiempo prolongado: Si no va a usar el congelador durante un largo periodo de tiempo, desenchúfelo para su limpieza. Mantenga la puerta abierta para evitar que se produzcan malos olores.
• Traslado: No dé la vuelta ni haga vibrar el congelador; el ángulo de transporte no puede ser superior a 45° . No sujete la puerta ni el quicio cuando mueva esta unidad.

ATENCIÓN

• No se deben emplear otros dispositivos mecánicos u otros medios para acelerar excepto aquellos recomendados por el fabricante. No dañe el circuito del refrigerante.
• Se recomienda un funcionamiento continuo cuando se arranque el congelador. No detenga el congelador bajo circunstancias normales para que no afecte la vida útil del congelador.

PROBLEMAS Y SOLUCIONES

El usuario puede ocuparse de los siguientes problemas simples. Llamar al servicio posventa si no se solucionan los problemas.

Problema Posible motivo
No funciona	·Si el congelador está enchufado y connectado a la alimentación;
	·Baja tensión
	·Si el dial de control de temperatura está en el área de trabajo;
	·Fallo de corriente o salto del circuito.
Mal olor	·Los alimentos con olor deben involverse bien;
	·Compruebe si hay alimentos podridos
	·Si el interiorDebe limpiarse.
Funcimiento prolongado del compresor	·Es normal que el congelador opere durante un mayor periodo de tiempo en verano cuando la temperatura ambiente es más alta;
	·No colque demasiados alimentos en el congelador de una vez;
	·No colque alimentos hasta que estén refrigerados;
	·Frecuente aperture de la puerta del congelador;
	·Gruesa capa de hielo (es NEEDario descongelar).
La luz no funciona	·Si el congelador está connectado a la corriente, si la luz está dañana.
La puerta no se pueda cerrar adecuadamente	·La puerta del congelador está obstruida por envases de comida;
	·Demasiados alimentos;
	·Congelador no equilibrado.
Ruidos altos	·Si el sueño es plano, si la colocación del congelador es estable;
	·Si los accesos del congelador están debidamente colocados.
Dificultad temporal para estar la puerta	·Tras la refrigeración, habrá una diferencia de presión entre el interior y el exterior del congelador que resultará en una dificultad temporal para estar la puerta. Se trata de un fenómeno fisico normal.
Sobretemperatura en la pared	·La carcasa del congelador pueda emitir calor durante su funciona,[funci](funci)funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[ func]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci [funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]funci[funci]
Condensación de la superficie	·Condensación: se detectará el fenómeno de la condensación en la superficie exterior y los sellos de las puertas cuando la humedad ambiental sea alta; se判处 de un fenómeno normal. La condensación puede eliminarse con una toalla seca.
Sonido de flujo de aire	·Los refrigerantes que circularan por la linea refrigerante producirán sonidos y ruidos similares a ronquidos; se判处 de algo normal y no afecta a la refrigeración.
Pitido	·Se generate un pitido al funciona el compresor en especial al arrancar y al pararse.
Retumbar	·La valvula del solenoide o la valvula de interruptor electrico returnarán lo que constituya un fenómeno normal y no afecta al funciona;.

APÉNDICE

Especial para el nuevo estándar europeo

Las piezas que se incluyen en la singular tabla se pueden adquirir en la red de proveedores de servicios.

Pieza comida Proportionada por		Tiempo minimo hasta el suministro
Termostatos Personal professionnel de mantenimiento		Al menos 7 años después de que se haya lanziado al mercado elultimate modelos
Sensores de temperatura	Personal professionnel deostenimiento	Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Placas de circuito impreso	Personal professionnel deostenimiento	Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Fuente de luz Personal professionnel deostenimiento		Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Pomos de las puertas	Reparadores professionnelles y.usurarios finale	Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Bisagras de las puertas	Reparadores professionnelles y.usurarios finale	Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Bandejas Reparadores professionnelles y.usurarios finale		Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Cestas Reparadores professionnelles y.usurarios finale		Al menos 7 años"Aftersés de que se haya lanziado almercado elultimate modelos
Juntas de puertas	Reparadores professionnelles y.usurarios finale	Al menos 10 años"Aftersés de que se haya lanziado almercado elultimate modelos

Estimado cliente

1. Si desea devolver o sustituir el producto, póngase en contacto con el establecimiento donde lo compró. (Recuerde traer la factura de compra)
2. Si el producto se avería y necesita reparación, póngase en contacto con el proveedor de servicios posventa.

ATENCIÓN

La información sobre el modelo incluida en la base de datos de productos, así como el identificador del modelo, se puede obtener mediante un enlace al que se accede escaneando un código QR, de haberlo, en la etiqueta de eficiencia energética del producto. Para obtener más información sobre la eficiencia energética del aparato, visite https://ec.europa.eu y realice una búsqueda usando el nombre del modelo. El nombre del modelo puede encontrarse en la etiqueta identificativa del aparato.
