NAUDOJIMO INSTRUKCIJA MDRC564FEE01 MIDEA

Dėkojame, kad pasirinkote „Midea“! Prieš naudodamiesi naujuoju „Midea“ gaminiu, atidžiai perskaitykite šį vadovą ir įsitikinkite, kad žinote, kaip saugiai naudotis naujojo prietaiso savybėmis ir funkcijomis. TURINYS

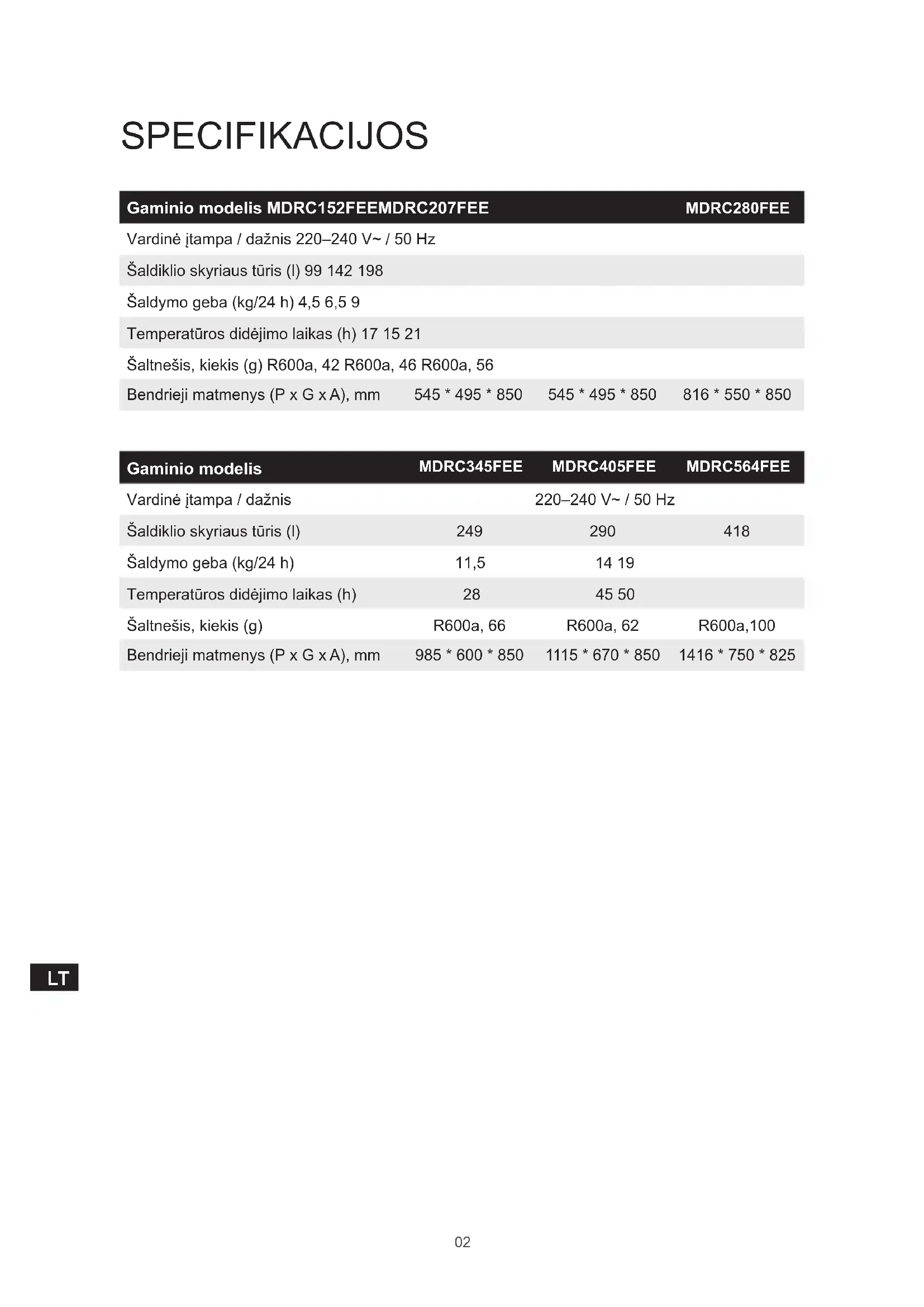

SPECIFIKACIJOS Gaminio modelis MDRC152FEE MDRC207FEE MDRC280FEE Vardinė įtampa / dažnis 220–240 V~ / 50 Hz Šaldiklio skyriaus tūris (l) 99 142 198 Šaldymo geba (kg/24 h) 4,5 6,5 9 Temperatūros didėjimo laikas (h) 17 15 21 Šaltnešis, kiekis (g) R600a, 42 R600a, 46 R600a, 56 Bendrieji matmenys (P x G x A), mm 545 * 495 * 850 545 * 495 * 850 816 * 550 * 850 Gaminio modelis

MDRC345FEE MDRC405FEE MDRC564FEE

Vardinė įtampa / dažnis 220–240 V~ / 50 Hz Šaldiklio skyriaus tūris (l) 249 290 418 Šaldymo geba (kg/24 h) 11,5 14 19 Temperatūros didėjimo laikas (h) 28 45 50 Šaltnešis, kiekis (g) R600a, 66 R600a, 62 R600a,100 Bendrieji matmenys (P x G x A), mm 985 * 600 * 850 1115 * 670 * 850 1416 * 750 * 82503

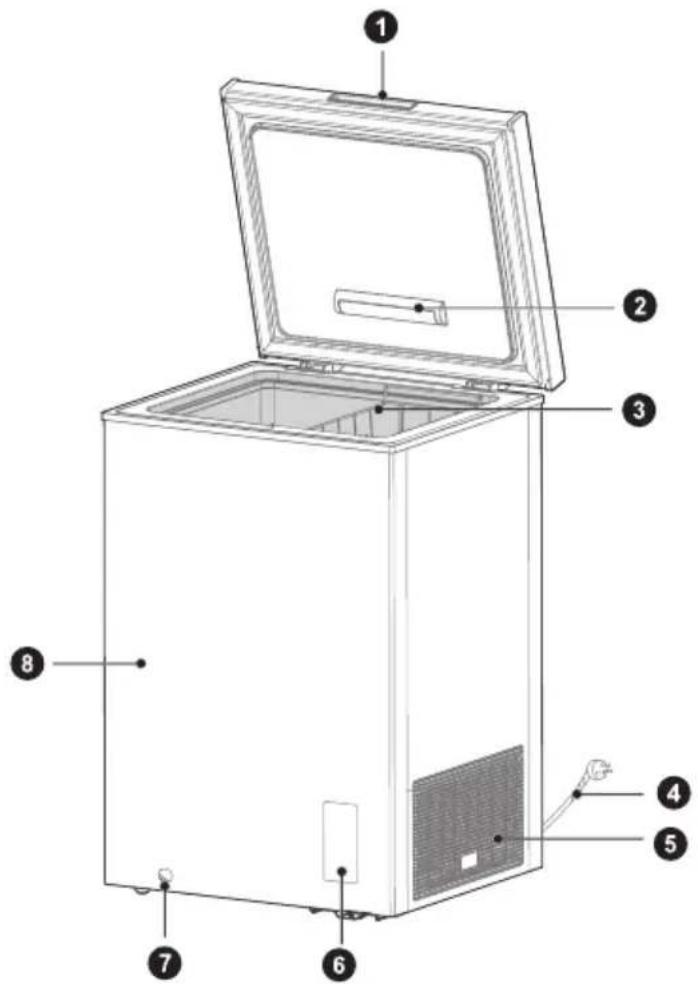

Sudedamųjų dalių pavadinimai

Durelių rankena (pasirenkamai) Vandens nutekėjimo anga Lemputė (pasirenkamai) Korpusas Lentynos krepšys (pasirenkamai) Maitinimo laidas Užraktas Temperatūros valdymo skydelis ATTENTION Čia pateikiami vaizdai yra tik kaip pavyzdžiai.04

GAMINIO MONTAVIMAS Montavimo instrukcijos Šaldymo prietaisams su klimato klase

• Priklausomai nuo klimato klasės, šis šaldytuvas skirtas naudoti aplinkos temperatūrų diapazone, nurodytame šioje lentelėje.

• Klimato klasė nurodyta produkto duomenų lentelėje. Gaminys gali tinkamai neveikti, jei temperatūra yra už nurodyto diapazono ribų.

• Klimato klasę galite rasti gaminio etiketėje. Efektyvus temperatūros diapazonas

• Gaminys suprojektuotas taip, kad normaliai veiktų temperatūros diapazone, kurį nurodo jo klasės reitingas. Klasė Simbolis Aplinkos temperatūros diapazonas, °C

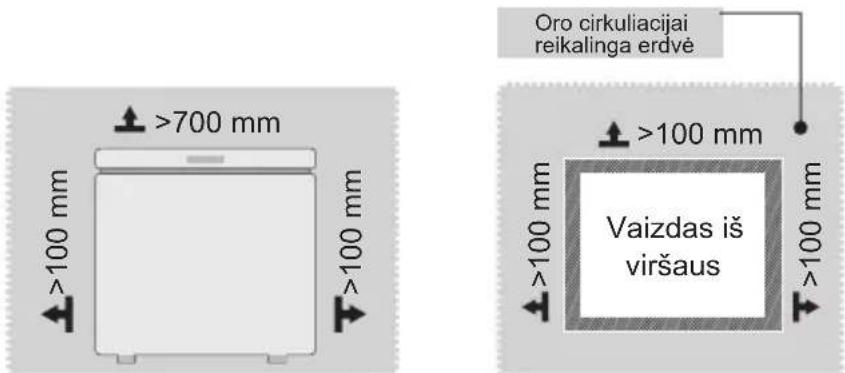

• Dėl per mažo atstumo nuo gretimų objektų gali pablogėti užšaldymo galimybės ir padidėti elektros energijos sąnaudos. Montuodami prietaisą palikite daugiau kaip 100 mm atstumą nuo kiekvienos gretimos sienos. >10mm >10mm Oro cirkuliacijai reikalinga erdvė >100 mm >700 mm >100 mm >100 mm >100 mm >100 mm Vaizdas iš viršaus ATTENTIONPirmiau pateiktas paveikslėlis yra tik informacinis. Faktinė kongūracija priklausys nuo konkretaus gaminio arba jo pardavimo atstovo pareiškimo.05

Prietaiso prijungimas Sumontavę prietaisą, įjunkite maitinimo kištuką į kištukinį lizdą.

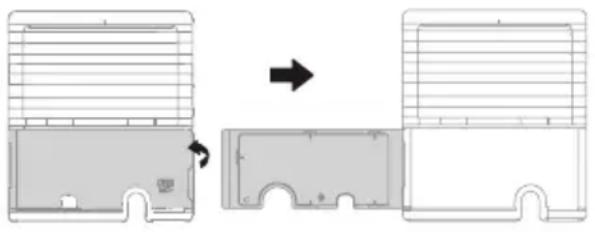

Atidarykite dangčio plokštę nuo šono naudodami įrankį.

atidarykite dangtelį, ištraukite maitinimo laidą ir uždarykite dangtelį. ATTENTION Prijungę maitinimo laidą (arba kištuką) prie elektros lizdo, palaukite 2 ar 3 valandas ir tik tada dėkite maistą į prietaisą. Jei įdėsite maisto produktų, kol prietaisas visiškai neatvėso, maistas gali sugesti. Lemputės keitimas (pasirenkamai)

• Bet kokį šviesos diodų lempučių pakeitimą arba techninę priežiūrą turi atlikti gamintojas, jo techninės priežiūros agentas arba panašus kvalikuotas asmuo.06

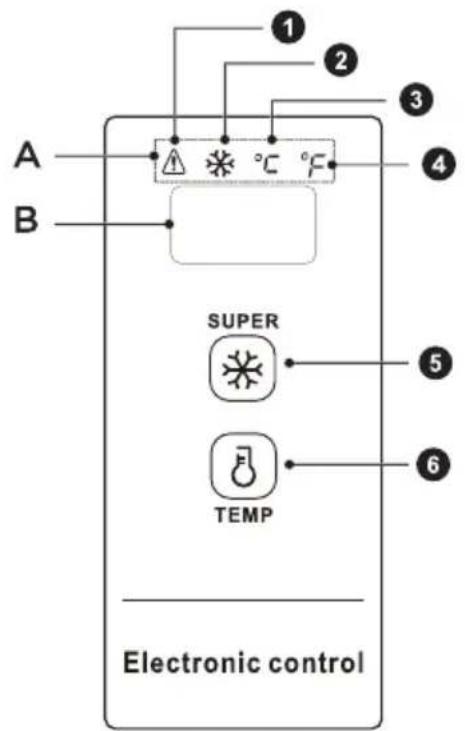

NAUDOJIMO INSTRUKCIJOS Valdymo skydelis Veikimo raktas ir lemputė

Aukštos temperatūros įspėjimo indikatoriaus lemputė A. Indikatoriaus lemputės rodymo sritis

Intensyvaus šaldymo režimo indikatoriaus lemputė B. Temperatūros rodymo sritis

Celsijaus temperatūros indikatoriaus lemputė

Farenheito temperatūros indikatoriaus lemputė

Intensyvaus šaldymo klavišas

Temperatūros klavišas07

Rodinių ekrano valdymas

• Įjungus šaldiklį, ekranas bus įjungtas 3 sek., tada jis pradės veikti įprastu režimu, o originalų elektrikuotą ekraną veiks žemesnė nei 18 °C temperatūra.

Jei gedimo nėra, rodoma nustatyta temperatūra arba funkcinis režimas;

Jei įvyksta kokia nors klaida, bus rodomas klaidos kodas; Miego funkcijos rodymas:

• Miego funkcija pradės veikti pagal numatytuosius nustatymus po įjungimo, o patvirtinus temperatūrą, ekranas užges dar po 30 sek. Miego režimą galima perjungti kombinuotu mygtuku:

• Vienu metu paspaudus ir 5 sekundes palaikius temperatūros klavišą „ “ ir intensyvaus šaldymo klavišą „ “, kai temperatūros ekrano srityje vieną kartą parodoma ON, miego funkcija atidaryta.

• Vienu metu paspaudus ir 5 sekundes palaikius temperatūros klavišą „ “ ir intensyvaus šaldymo klavišą „ “, kai temperatūros ekrano srityje vieną kartą parodoma OFF, miego funkcija uždaryta. Operacijų naudojimas:

• Atidarykite miego funkciją. Kiekvieną kartą patvirtinus temperatūrą, ekrano sritis užges dar 30-čiai sekundžių;

• Uždarykite miego funkciją. Kiekvieną kartą patvirtinus temperatūrą, ekrano sritis neužges ir bus toliau įjungta. Atrakinimas / užrakinimas Po pradinio elektrikavimo klavišas pagal nutylėjimą yra užrakintas; po atrakinimo reikia atlikti veiksmą klavišu.

• Užrakinimas: paspaudus ir 3 sekundes palaikius intensyvaus šaldymo klavišą „ “, ekrano sritis vieną kartą sumirksės, o nustatyta temperatūra įsigalios iš karto; įjungus užrakinimo būseną, ekrano sritis nemirksės; po 30 sekundžių klavišo nenaudojimo, taip pat gali būti įjungta automatinio užrakinimo būsena, o ekrano sritis vieną kartą sumirksės.

• Atrakinimas: 3 sek. neatitraukiamai spaudžiant intensyvaus šaldymo mygtuką „ “, ekrano sritis atsirakindama sumirksės vieną kartą. Esant užrakinimo būsenai, po atrakinimo reikia atlikti veiksmą klavišu.08

SVARBU: Įvairios toliau nurodytos pagrindinės operacijos turi būti atliekamos esant atrakinimo būsenai. Farenheito ir Celsijaus temperatūros konvertavimas

• Paspaudus ir 3 sekundes palaikius temperatūros klavišą „ “, atliekamas Farenheito ir Celsijaus temperatūros konvertavimas. Kai rodoma Celsijaus temperatūra, dega Celsijaus temperatūros indikatoriaus lemputė; kai rodoma Farenheito temperatūra, ekrano srityje dega Farenheito temperatūros indikatoriaus lemputė. Temperatūros nustatymas

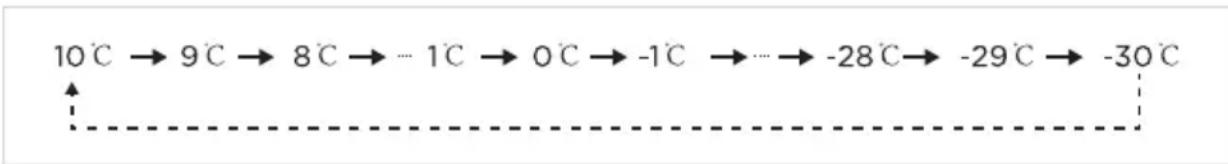

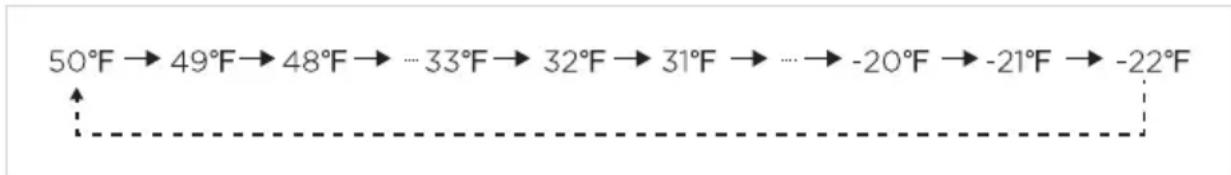

• Paspaudus temperatūros klavišą „ “, ekrane bus rodoma skrynios tipo šaldiklio temperatūra; kaskart vieną kartą paspaudus temperatūros klavišą „ “ skrynios tipo šaldiklio temperatūra pasikeis 1 laipsniu Celsijaus arba Farenheito; ATTENTION Nustatant –30 °C/-22 °F temperatūrą, rekomenduojama aplinkos temperatūra yra 25 °C/77 °F arba žemesnė Konkretus temperatūros keitimas atliekamas pagal toliau pateiktą paveikslėlį: Farenheito temperatūros nustatymo aprėptis: Intensyvaus šaldymo funkcija Intensyvaus šaldymo funkcijos įjungimas: Paspaudus intensyvaus šaldymo režimo klavišą „ “, švies intensyvaus šaldymo režimo indikatoriaus lemputė „ “; Nustatant Celsijaus temperatūrą, temperatūros rodymo srityje bus rodoma „-30“; jei kompresorius nuolat veikia, degs Celsijaus temperatūros indikatoriaus lemputė „ “. Nustatant Farenheito temperatūrą, temperatūros rodymo srityje bus rodoma „-22“; jei kompresorius nuolat veikia, degs Farenheito temperatūros indikatoriaus lemputė „ “. Intensyvaus šaldymo režimo išjungimas:

Maitinimo įjungimas nutrūkus elektros tiekimui;

Nuolatinis kompresoriaus veikimas 24 valandas;

Jei jutiklio gedimas įvyksta intensyvaus šaldymo režimu, galite nutraukti intensyvaus šaldymo režimą;

Intensyvaus šaldymo režimu, galite išjungti intensyvaus šaldymo režimą paspausdami intensyvaus šaldymo klavišą „ “.09

Aukštos temperatūros pavojaus signalas

• Esant aukštos temperatūros pavojaus signalui, švies indikatoriaus lemputė „ “. Maitinimo sutrikimo atmintis

• Nutrūkus elektros tiekimui, veikianti elektros energijos tiekimo būsena bus užblokuota, o kai bus atkurta energija, darbas bus tęsiamas pagal nustatymą, nustatytą prieš dingstant elektros tiekimui. Nutrūkus elektros tiekimui intensyvaus šaldymo funkcija bus išjungta. Gedimo kodas

• Įvykus gedimui, ekrano srityje bus rodomi atitinkami klaidų kodai, kaip parodyta toliau esančioje lentelėje. Vartotojas turi susisiekti su specialistu dėl techninės priežiūros, kad būtų užtikrinta, jog skrynios tipo šaldiklis veikia įprastai. Gedimo kodas Trikčių aprašymas E2 Temperatūros jutiklio gedimas10

Patarimai, kaip laikyti maistą

• Žemos temperatūros skrynios tipo šaldiklyje galima ilgai išlaikyti maisto produktus šviežius; jis daugiausia naudojamas šaldytiems maisto produktams laikyti ir ledui gaminti.

• Šaldiklyje tinka laikyti mėsą, žuvį, krevetes, konditerijos gaminius ir kitus maisto produktus, kurie artimiausiu metu nebus vartojami. Nelaikykite skysčių išpilstytuose ar uždaruose induose, pavyzdžiui, alaus, gėrimų buteliuose ir pan.

• Negalima ilgą laiką laikyti skysčių buteliuose ar uždarytuose induose – jei norite laikyti skysčius buteliuose ar uždarytuose induose, laikomi daiktai neturi būti arti skrynios tipo šaldiklio sienos.

• Yra tam tikras nuokrypis tarp temperatūros dėžės viduje ir faktinės temperatūros nustatymo, kuris neturi įtakos normaliam naudojimui.

• Maistas turi būti suvartotas per jo galiojimo laikotarpį.

• Greito užšaldymo funkcija skirta maisto produktų maistingumui išlaikyti. Ją naudojant galima greitai užšaldyti maistą per trumpą laiką. Jei vienu metu reikia užšaldyti didelį kiekį maisto, rekomenduojama įjungti greito užšaldymo funkciją 5 valandas prieš. Tokiu atveju padidėja skrynios tipo šaldiklio šaldymo greitis, jis gali greitai užšaldyti maistą ir veiksmingai išlaikyti maistingąsias medžiagas. ATTENTION

• Po ilgo naudojimo vyriai gali tam tikru lygmeniu nusidėvėti, todėl durys atidaromos / uždaromos triukšmingai ir sutrumpėja vyrių tarnavimo laikas. Rekomenduojama reguliariai sutepti vyrius priežiūros tepalu, tai gali padėti veiksmingai pašalinti triukšmą ir pailginti vyrių tarnavimo laiką.

• Krepšyje esančių daiktų svoris neturi viršyti 5 kg.

• Jei produktas supakuotas į ploną plėvelę, greitai pasikeitus transportavimo aplinkos temperatūrai ir drėgmei ant dėžutės ir plėvelės paviršiaus gali susidaryti kondensatas. Šis reiškinys yra normalus zikinis reiškinys, neturintis įtakos gaminio naudojimui.11

Jūsų šaldiklis pritaikytas naudoti ištisus metus, todėl jį reikia minimaliai valyti ir prižiūrėti. Norėdami, kad šaldiklis veiktų efektyviai ir nebūtų juntamas kvapas, šaldiklį rekomenduojame reguliariai valyti. Atšildymas Šaldiklis turi būti atitirpinamas rankiniu būdu.

• Atjunkite šaldiklį iš elektros tinklo ir atidarykite šaldiklio dureles, prieš atitirpindami išimkite maisto produktus ir lentynos krepšį; Atidarykite išleidimo angą ir vandens nutekėjimo angą (prie išleidimo angos pastatykite vandens indą); patalpų šerkšnas savaime ištirps, nuvalykite atitirpusį vandenį sausu, minkštu audiniu. Kai įšalas suminkštėja, galima naudoti ledo grandiklį, kad pagreitintumėte apledėjimo šalinimo procesą.

• Kai atitirpinate, prieš nuimdami priedus išimkite maistą ir padėkite į vėsią vietą. Naudojimo nutraukimas

• Elektros energijos tiekimo sutrikimas: nutrūkus elektros tiekimui, net vasarą maisto produktai gali būti išsaugoti kelias valandas; rekomenduojama rečiau atidarinėti dureles ir nedėti į šaldiklį šviežių maisto produktų.

• Ilgalaikis nenaudojimas: atjunkite ilgai nenaudojamą šaldiklį nuo elektros tinklo ir išvalykite. Laikykite dureles atidarytas, kad išvengtumėte blogo kvapo.

• Perkėlimas: neapverskite šaldiklio aukštyn kojomis ir nevibruokite, nešimo kampas negali būti didesnis kaip 45°. Perkeldami šį įrenginį, nelaikykite už durelių ir vyrių. ATTENTION

• Procesui paspartinti nenaudokite jokių kitų mechaninių įtaisų ar priemonių, išskyrus tas, kurias rekomenduoja gamintojas. Nepažeiskite šaldalo kontūro.
• Pradėjus veikti šaldikliui, rekomenduojamas nepertraukiamas veikimas. Įprastomis aplinkybėmis nesustabdykite šaldiklio, kad nepakenktumėte šaldiklio eksploatavimo trukmei.12

Toliau nurodytas paprastas problemas gali išspręsti pats naudotojas. Jei problemų išspręsti nepavyksta, skambinkite garantinio aptarnavimo skyriui. Problema Galima priežastis Neveikia

• Ar šaldiklis įjungtas ir prijungtas prie elektros tinklo;

• Patikrinkite, ar temperatūros reguliavimo apskritoji rankenėlė yra darbo zonoje

• Maitinimo triktis arba grandinės išjungimas. Nemalonus kvapas

• Kvapą skleidžiančius maisto produktus reikia sandariai suvynioti;

• Patikrinkite, ar nėra supuvusio maisto

• Ar vidus turi būti valomas. Kompresorius veikia ilgą laiką

• Įprasta, kad vasarą, kai aplinkos temperatūra yra aukštesnė, šaldiklis veikia ilgiau;

• Vienu metu į šaldiklį nedėkite per daug maisto produktų;

• Nedėkite maisto produktų, kol jie neatvėso;

• Dažnas šaldiklio durelių atidarinėjimas;

• Storas ledo sluoksnis (reikia atitirpinti). Apšvietimas neveikia

• Ar šaldiklis prijungtas prie elektros tinklo, ar nepažeista lemputė. Durelių nepavyksta tinkamai uždaryti

Šaldiklio durelės užstrigo dėl maisto pakuočių;

Problema Galima priežastis Didelis triukšmas

• Ar grindys lygios, ar šaldiklis stabiliai pastatytas;

• Ar tinkamai išdėstyti šaldiklio priedai. Laikinai kilęs sunkumas atidaryti dureles

• Po šaldymo šaldiklio viduje ir išorėje susidarys slėgio skirtumas, todėl laikinai bus sunku atidaryti duris. Tai įprastas reiškinys. Perkaitusi šoninė sienelė

• Eksploatacijos metu, ypač vasarą, šaldiklio korpusas gali skleisti šilumą, kurią skleidžia kondensatoriaus spinduliavimas, ir tai yra normalus reiškinys. Paviršiaus kondensacija

• Kondensacija: ant šaldiklio išorinio paviršiaus ir durelių sandariklių galima aptikti kondensacijos reiškinį, kai aplinkos drėgmė yra didelė, tai normalus reiškinys, o kondensatą galima nuvalyti sausu rankšluosčiu. Oro srauto garsas Zvimbimas Barškėjimas

• Šaldymo vamzdynuose cirkuliuojantis šaltnešis skleidžia garsus ir ūžesius, kurie yra normalūs ir neturi įtakos šaldymo poveikiui.

• Zvimbimas sklinda veikiant kompresoriui, ypač vyno šaldytuvui pradedant veikti arba prietaisą išjungiant.

• Elektromagnetinis (solenoidinis) vožtuvas arba elektros grandinės jungiklio sklendė barška, kas yra normalus reiškinys ir neturi įtakos prietaiso veikimui.14

PRIEDAS Speciali informacija pagal naują Europos standartą Užsakytas dalis, nurodytas toliau pateiktoje lentelėje, galima įsigyti iš techninės priežiūros paslaugų teikėjo kanalų. Užsakyta dalis Suteikia Minimalus reikalingas pateikimo laikas Termostatai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Temperatūros jutikliai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Spausdintinės plokštės Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Šviesos šaltiniai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių rankenos Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių vyriai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Dėklai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Krepšiai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių tarpikliai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 10 metai po to, kai rinkai buvo pateiktas paskutinis modelis Gerbiamas kliente,

1. Jei norite grąžinti arba pakeisti produktą, kreipkitės į parduotuvę, kurioje perkate.

(Nepamirškite pasiimti sąskaitos faktūros)

2. Jei jūsų produktas sugedo ir jam reikia remonto, susisiekite su garantinio aptarnavimo

paslaugų teikėju. ATTENTION Informaciją apie modelį gaminių duomenų bazėje ir modelio identikatorių galima gauti naudojant interneto nuorodą, nuskaitytą QR kodu, jei yra, pateiktu gaminio energijos vartojimo efektyvumo etiketėje.Norėdami gauti daugiau informacijos apie prietaiso energijos vartojimo efektyvumą, apsilankykite svetainėje https://ec.europa.eu ir atlikite paiešką pagal modelio pavadinimą.Modelio pavadinimą rasite prietaiso vardinėje etiketėje.01
