MDRC564FEE01 - Congelatore MIDEA - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Congelatore MIDEA MDRC564FEE01, capacite0 di 564 litri, classe energetica A+, sistema di raffreddamento statico.
Dimensioni	Larghezza: 120 cm, Altezza: 85 cm, Profondite0: 70 cm.
Peso	Peso netto: 70 kg.
Utilizzo	Ideale per uso domestico, conservazione di prodotti surgelati, regolazione della temperatura tramite termostato.
Manutenzione	Scongelamento manuale consigliato, pulizia regolare dell'interno e delle guarnizioni della porta.
Sicurezza	Sistema di blocco della porta, protezione contro sovraccarichi elettrici.
Informazioni generali	Garanzia di 2 anni, consumo annuo di energia: 300 kWh.

Domande frequenti - MDRC564FEE01 MIDEA

Perche9 il mio congelatore MIDEA MDRC564FEE01 non raffredda correttamente?

Verificare che la temperatura sia impostata correttamente. Assicurarsi inoltre che le ventilazioni non siano ostruite e che il congelatore non sia troppo pieno.

Come scongelare il mio congelatore MIDEA MDRC564FEE01?

Scollegare il congelatore e lasciare la porta aperta per permettere al ghiaccio di sciogliersi. Utilizzare un contenitore per raccogliere l'acqua dello scongelamento.

Qual e8 il livello di rumore normale per il congelatore MIDEA MDRC564FEE01?

Il livello di rumore normale e8 tra 38 e 42 dB. Se il rumore e8 pif9 forte, verificare che il congelatore sia livellato e che non ci siano oggetti a contatto con esso.

Cosa fare se l'illuminazione interna non funziona?

Verificare se la lampadina e8 bruciata e sostituirla se necessario. Assicurarsi inoltre che la porta sia chiusa correttamente, poiche9 l'illuminazione si spegne quando la porta e8 chiusa.

Come pulire il mio congelatore MIDEA MDRC564FEE01?

Utilizzare una miscela di acqua tiepida e bicarbonato di sodio per pulire l'interno. Evitare prodotti abrasivi che potrebbero danneggiare le superfici.

Cosa significa la spia lampeggiante sul pannello di controllo?

Una spia lampeggiante puf2 indicare un problema di temperatura o che la porta e8 aperta. Verificare la temperatura e assicurarsi che la porta sia ben chiusa.

Come regolare la temperatura del mio congelatore MIDEA MDRC564FEE01?

Utilizzare il pulsante di regolazione sul pannello di controllo per impostare la temperatura. Generalmente impostarla tra -180eC e -200eC per un buon funzionamento.

Il mio congelatore MIDEA MDRC564FEE01 ha un odore sgradevole, cosa fare?

Svuotare il congelatore e pulirlo con una miscela di acqua e aceto. Assicurarsi inoltre che gli alimenti non siano scaduti.

Qual e8 il tempo di congelamento consigliato per gli alimenti?

Il tempo di congelamento varia in base al tipo di alimento, ma in generale si consiglia di congelare gli alimenti in porzioni e consumarli entro 3-6 mesi.

Posso congelare alimenti gie0 cotti nel congelatore MIDEA MDRC564FEE01?

Sec, e8 possibile congelare alimenti cotti, ma assicurarsi che siano completamente raffreddati prima di metterli nel congelatore.

MANUALE UTENTE MDRC564FEE01 MIDEA

Grazie per aver scelto Midea! Prima di utilizzato il nuovo prodotto Midea, leggere attendamente il presente manuale per essere certi di saper utilizzato in modo sicuro le caratteristiche e le funzioni offerte dal nuovo apparecchio.

INDICE

LETTERA DI RINGRAZIAMENTO 01

SPECIFICHE 02

PANORAMICA DEL PRODOTTO 03

INSTALLAZIONE DEL PRODOTTO 04

ISTRUZIONI DI FUNZIONAMENTO 06

PULIZIA E MANUTENZIONE 11

RISOLUZIONE DEI PROBLEMI 12

APPENDICE 14

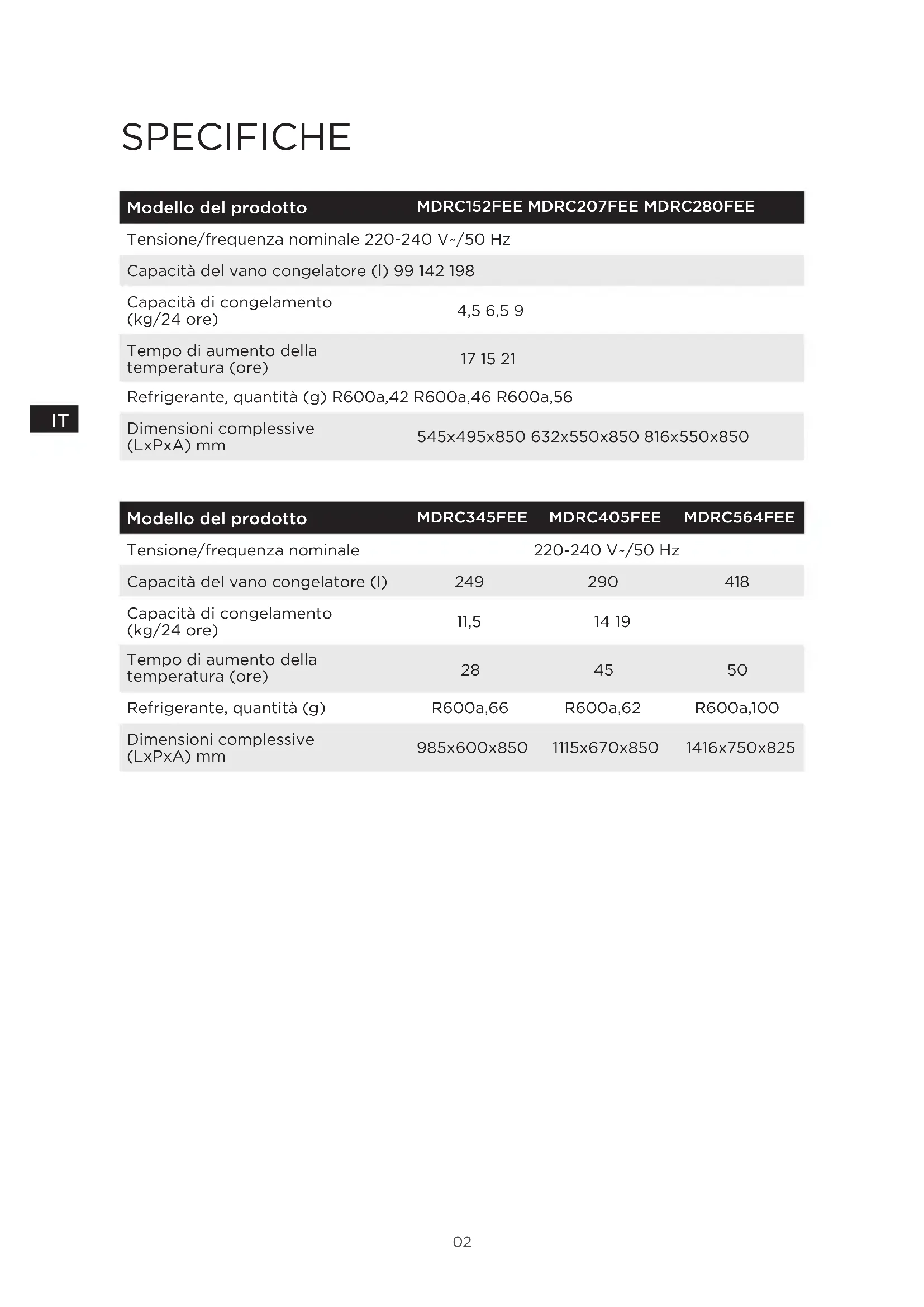

SPECIFICHE

Modello del prodotto	MDRC152FEE MDRC207FEE MDRC280FEE
Tensione/frequenza nominale 220-240 V~/50 Hz
Capacità del vano congelatore (I) 99 142 198
Capacità di congelamento (kg/24 ore)	4,5 6,5 9
Tempo di aumento della temperature (ore)	17 15 21
Refrigerante, quantità (g) R600a,42 R600a,46 R600a,56
Dimensioni complessive (LxPxA) mm	545x495x850 632x550x850 816x550x850

Modello del prodotto	MDRC345FEE	MDRC405FEE	MDRC564FEE
Tensione/frequenza nominale		220-240 V~/50 Hz
Capacità del vano congelatore (l)	249	290	418
Capacità di congelamento (kg/24 ore)	11,5	14 19
Tempo di aumento della temperature (ore)	28	45	50
Refrigerante, quantità (g)	R600a,66	R600a,62	R600a,100
Dimensioni complessive (LxPxA) mm	985x600x850	1115x670x850	1416x750x825

PANORAMICA DEL PRODOTTO

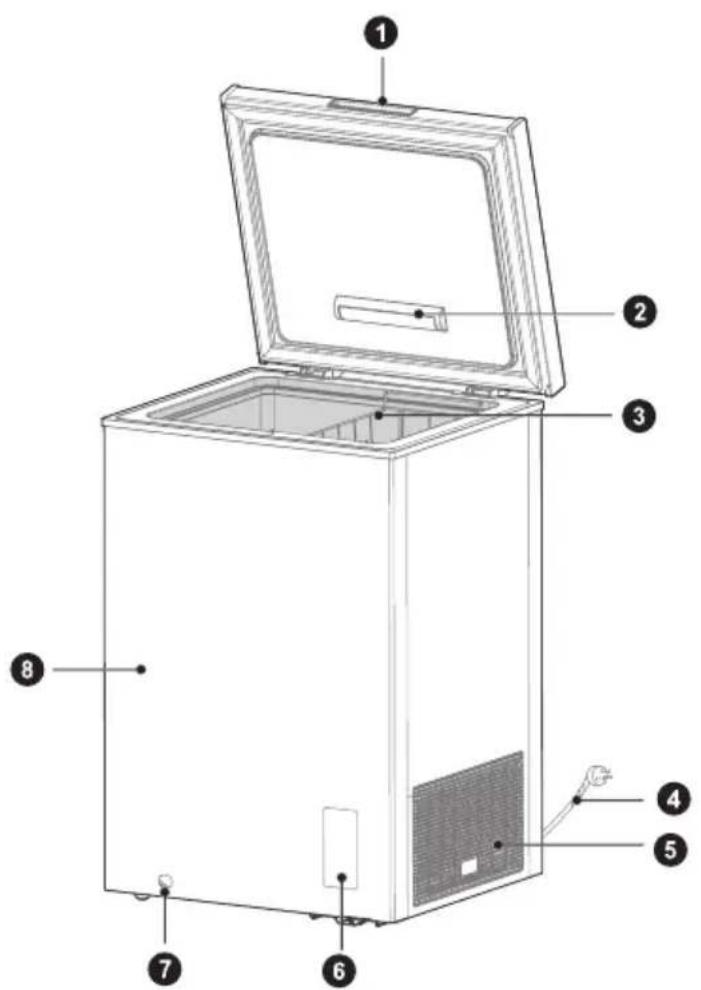

Nomi dei componenti

1 Maniglia dello sportello (opzionale)
7 Foro di scarico
2 Lampadina (opzionale)
8 Involucro esterno
3 Cestello per scaffalatura (opzionale)
4 Cavo di alimentazione
5 Otturatore
6 Pannello di controllo della temperatura

ATTENZIONE

Le imagine riportate qui sono solamente a titolo di esempio.

INSTALLAZIONE DEL PRODOTTO

Istruzioni di installmente

Apparecchi di refrigerazione con classe climatica

• A seconda della classe climatica, gli apparecchi di refrigerazione sono pensati per essere utilizzati alle temperature ambiente indicate nella tabella sottostante.
• La classe climatica è riportata sulla targhetta di identificazione del prodotto. Il prodotto potrebbe non funzionare correttamente a temperature che non rientrano nell'intervallo specificato.
• É possible trovare la classe climatica sull'etichetta del prodotto.

Intervalallo di temperatura effettiva

• L'apparecchio è pensato per funzionare normalmente entro l'intervalto di temperatura specificato a seconda della classe climatica.

Classe Simbolo		Intervalallo di temperatura ambiente °C
		IEC 62552 (ISO 15502)	ISO 8561
Area temperata estesa	SN da + 10 a + 32 da + 10 a + 32
Area temperata N da + 16 a + 32 da + 16 a + 32
Area Subtropicale ST da + 16 a + 38 da + 18 a + 38
Area Tropicale T da + 16 a + 43 da + 18 a + 43

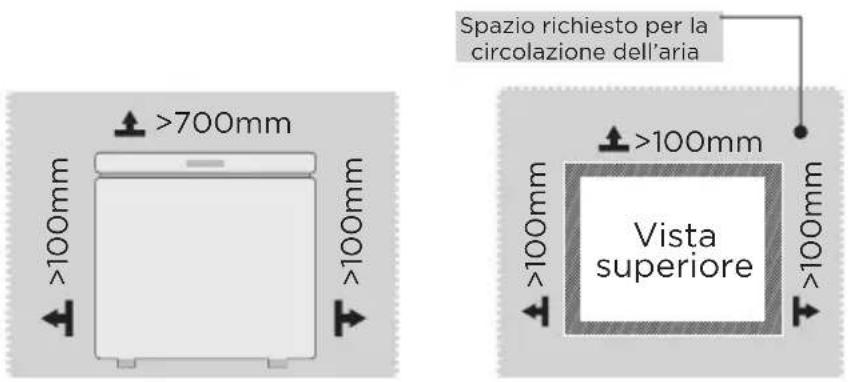

Dimensioni e spazi

• Una distanzaccessivamente esigua dagli elementi adiacenti cui comportare una riduzione della capacità di congelamento e un aumento dei costi dell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza di altri 100 mm da agli arete adiacente.

ATTENZIONE

La figura sopra riportata viene fornita solo a scopoindicativo. La configurazione effettiva dipende dalles caratteristiche fisiche del prodotto e delle indicazioni del distributore.

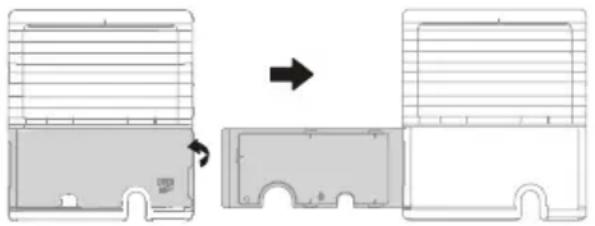

Collegamento dell'apparecchio

Dopo l'installazione dell'apparecchio, collegare la spina di alimentazione a una presa elettrica.

1. Aprire il pannello laterale con l'apposto attrezzo.
2. Aprire il pannello laterale, estrarre il cavo di alimentazione e poi ricollocare il pannello laterale.

ATTENZIONE

Dopo aver collegato il cavo di alimentazione (o la spina) alla presa elettrica, attendere 2 o 3 ore prima di introdurre gli alimenti nell'apparecchio. In caso di aggiunta di alimenti prima che l'apparecchio si sua completeness raffreddato, gli alimenti potrebbero guastarsi.

Sostituzione della lampadina (opzionale)

• Tutte le operazioni di sostituzione e manutenzione sulle lampade a LED devono essere svolte dal produttore, dal suo personale di assistenza autorizzato o altri personale qualificato.

ISTRUZIONI DI FUNZIONAMENTO

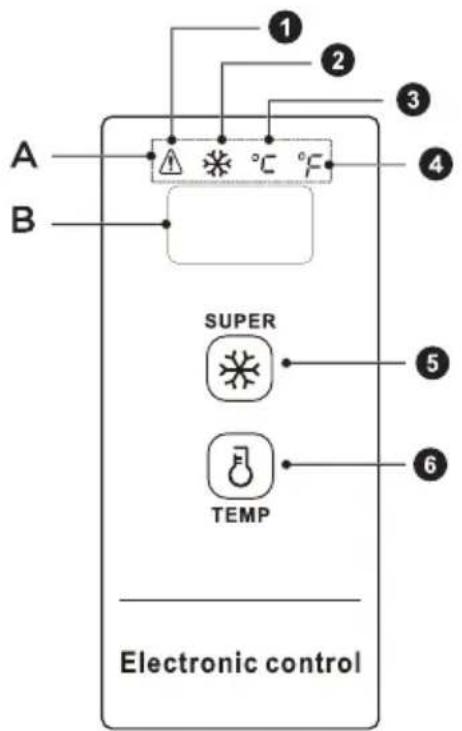

Panello di controllo

Tasto e spia di funzione
1. Spia di avviso temperature elevata	A. Area di visualizzazione della spia
2. Spia di congelamento rapido B. Area di visualizzazione della temperatura
3. Spia diindicazione della temperature Celsius
4. Spia diindicazione della temperature Fahrenheit
5. Tasto congelamento rapido
6. Tasto temperatura

Display di controlledo

• Quando si accende il congelatore a pozzetto, il display si illumina per tre secondi, quando entrera in modalità di funzionamento normale e la temperature indica dovrebbe essere inferiore a 18^ ;

• Display durante il regolare funzionamento:

• In assenza di guasti, viene visualizzata la temperatura impostata o la modalità di funzionamento:

• In caso di quasti, viene visualizzato il codice di erre;

Visualizzazione della funzione di sospensione:

• La funzione di sospensione si attiva per impostazione predefinita una volta alimentato l'apparecchio; dopo la conferma della temperatura il display si spegne molto altri 30 secondi. La modalità di sospensione può essere attivatatramite una combinazione di tasti:
• Premere contemporaneamente il tasto temperatura 13 e il tasto congelamento.
  rapido "per cinque secondi. Nell'area di visualizzazione della temperatura apparirà una volta "ON" perindicare che la funzione di sospensione è stata abilitata.
• Premere contemporaneamente il tasto temperatura "8" e il tasto congelamento.
  rapido "per cinque secondi. Nell'area di visualizzazione della temperatura
  apparire "OFF" perindicare che la funzione di sospensione è stata disabilitata.

Controllo delle funzioni:

• Funzione di sospensione abilitata. Dopo agli CONFIRMA della temperature, il display di spegnerà per altri 30 secondi;
• Funzione di sospensione disabilitata. Dopo agli conferma della temperatura, il display non di spegne, ma resta accesso.

Blocco/sblocco

Dopo ave collegato l'apparecchio alla rete elettrica, i tasti sono in modalità blocco per impostazione predefinita e occorre sbloccarli per poterli utilizzare.

• Blocco: tenere premuto per tre secondi il tasto congelamento rapido" il display lampeggera una volta e la temperatura impostata avrareffetto immediato, dopodiché entrera in modalità di blocco e smetterà di lampeggiare. Il display entra in modalità di blocco automatico e lampeggia una volta se non viene premuto alcun tasto per 30 secondi.
• Sblocco: dopo aver premuto il tasto congelamento rapido "in modo continuo per tre secondi, l'area di visualizzazione lampeggia una volta aindicare lo sblocco. In modalità di blocco, occorre azionare il tasto dopo lo sblocco.

IMPORTANTE:

Le seguenti operazioni tramite tasti devono essere effettuate in stato di sblocco

Visualizzazione della temperatura in gradi centigradi e Fahrenheit

• Tenere premuto il tasto temperatura "per tre secondi per passare alla visualizzazione in gradi centigradi a quale in Fahrenheit. quando viene visualizzata la temperatura in gradi centigradi, la spia corrispondente è accesa; analogamente, quando viene visualizzata la temperatura in Fahrenheit, la spia corrispondente nell'area del display è accesa.

Impostazione della temperatura

• Premendo il tastingo temperatura "la finestra del display visualizza la temperatura del congelatore, nelle ad agli pressione del tastingo temperatura", la temperatura del congelatore viene modificata di 1 grado Celsius/Fahrenheit;

ATTENZIONE

Per impostazioni di -30 °C/-22 °F, è consigliata una temperatura ambiente di 25 °C/77 °F o inferiore

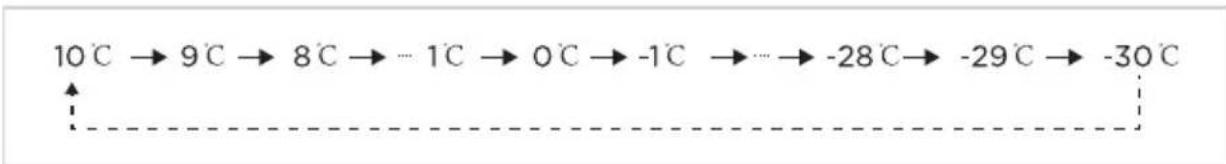

La temperatura cambia in questa sequenza:

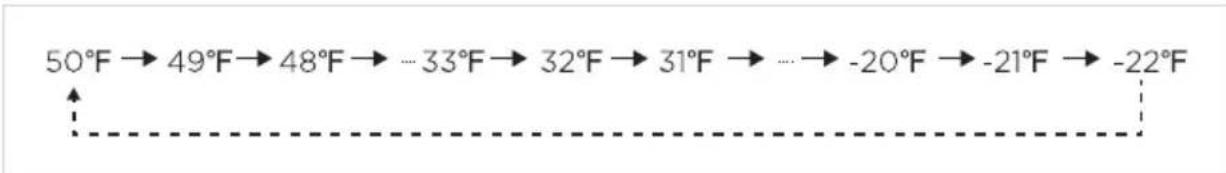

Temperatura in gradi Fahrenheit:

Funzione di congelamento rapido

Attivazione della funzione di congelamento rapido:

Premendo il tasto congelamento rapido "s i accende la spia corrispondente " "Quando si imposta la temperatura in gradi centigradi, "-30" appeare sull'area di visualizzazione della temperatura, se il compressore funzione modo continuo, la spia della temperatura in gradi centigradi "s i accende.

Quando si imposta la temperatura in gradi Fahrenheit, "-22" appeare sull'area di visualizzazione della temperatura, se il compressore funziona modo continuo, la spia della temperatura in gradi Fahrenheit "F" si accende.

Disattivazione della funzione di congelamento rapido:

1. Accensione dopo un'interruzione dell'alimentazione;
2. Funzionamento continuo del compressore per 24 ore;
3. In caso di guasto al sensore durante il funzionamento in modalità di congelamento rapido, è possibile disattivare tale funzione;
4. Per disattivare la modalità di congelamento rapido, premere nuovamente il tasting corrispondente

Allarme alta temperatura

• In caso di temperatura elevata, la spia " si accende.

Memoria in caso di interruzione della corrente

• In caso di interruzione della corrente, lo stato di funzionamento viene memorizzato; dopo il ripristino della corrente, l'apparecchio funzionera in base alle impostazioni effettuate prima dell'interruzione. Dop o un'interruzione della corrente, la modalità di congelamento rapido viene disattivata.

Codice erre

• In caso di guasto, l'area del display mosterrà i codici di erre correpondenti come illustrato nella tabella sottostante. Rivolgersi a personale qualificato per la manutenzione, in modo da garantire un uso regolare del congelatore a pozzetto.

Codice di guasto Descrizione del guasto

E2 Guasto al sensore di temperatura

Consigli per la conservazione degli alimenti

• Il congelatore a bassa temperatura può essere utilizzato per conservare cibi freschi per periodi prolongati, ma è usato soprattutto per la conservazione di cibi congelati e per creare cubetti di ghiaccio.
• Il congelatore è adatto alla conservazione di carne, pesce, arancini e altre vivande che non devono essere consumate a breve termine. Non collocare nel congelatore oggetti quali contentitori di fluidi sigillati o imbottagliati, ad esempio bottiglie di birra o altre bevande.
• Non è adatto alla conservazione a lungo termine di liquidi in bottiglia o in contentitori chiusi; se, tuttavia, si desidera conservare tali articoli, quosti non dovranno essere vicini alla parete del congelatore a pozzetto.
• Tra la temperatura all'interno della confezione e la temperatura effettiva impostata può esserci una certa discrepanza, che tuttavia non influiisce sull'uso normale.
• Le vivande devono essere consumate entro la data di scadenza.
• La funzione di congelamento rapido è concepita per mantenere inalterate le proprieta nutrzionali degli alimenti. Se occorre conservare una grande quantità di cibo in una volta, si consiglia di attivare la funzione di congelamento rapido cinque ore prima. In questo modo la velocità di congelamento del congelatore a pozzetto aumento e sare è possibile congelare più velocamente il cibo, preservandone il valore nutrzionale.

ATTENZIONE

• Dopo un lungo periodo di utilizzato, la cerniera può essere soggetta a usura, causando rumori anomali all'apertura o chiusura della porta, eanche la sua durata può ridursi. Si suggerisce di lubrificare regolarmente la cerniera per eliminare i rumori e aumento la sua durata.
• Il peso degli oggetti posizionati nel cestello non deve superare i 5 kg.
• Se il prodotto è confezionato in una pellicola sottile, potrebbe formarsi una certa condensa sulla superficie della confezione e della pellicola in caso di variazione improvisa della temperatura e dell'umidità nell'ambriente circostante il prodotto. Si tratta di un normale fenomeno fisico che non influisce sull'utilizzo del prodotto.

PULIZIA E MANUTENZIONE

Il congelatore a pozzetto è concepito per essere utilizzato in modo continuo durante tutto l'anno e richiede una minima pulizia e manutenzione. Per mantenere il congelatore efficente e privo di odori, si consiglia di pulirlo regolarmente.

Sbrinamento

Il congelatore va sbrinato manualmente.

• Scollegare il congelatore dall'alimentazione elettrica, après lo sportello e rimuovere tutti gli alimenti conservati e il cestello per la scaffalatura. Apire il foro di scarico (collocandovi un raccoglitore d'acqua in prossimità); il ghiaccio interno si scogiiera da se e gli eventuali residui d'acqua andranno puliti con un panno morbido e asciutto. Quando il ghiaccio si ammorbidisce, è possibile usare un raschietto per accelerare il processo di sbrinamento.
• Rimuovere il cibo e collocarlo in unippo fresco durante lo scongelamento prima di rimuovere gli accessori.

Interruzione dell'utilizzo

• Mancanza di corrente: in caso di manzanza di corrente, gli alimenti si conservano per un paio d'oreanche in estate; si consiglia anche di ridurre al minimo l'apertura dello sportello e di nonMETTERE alimenti freschi nel congelatore.
• Inutilizzato prolongato: in tali casi scollegare il congelatore inutilizzato a lungo per pulirlo. Tenere lo sportello aperto per evitare i cattivi odori.
• Spostamenti: non capovolgere né urtare il congelatore, perché l'angolo di trasporto dell'elettrodomestico non deve mai superare i 45^ . Durante lo spostamento dell'unità non afferrare lo sportello e le cerniere.

ATTENZIONE

• Evitare l'uso di dispositivi meccanici e altri strumenti per accelerare il funzionamento, ad eccezione di quelli consigliati dal produttore. Non danneggiare il circuito refrigerante.
• All'avvio del congelatore si consiglia un utilizzo continuativo. Non interrompere il funzionamento del congelatore durante il normale utilizzo per evitare di comprometerne la durata.

RISOLUZIONE DEI PROBLEMI

I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolverve questi problemi.

Problema Possibile causa
Mancato funzionamento	Se il frigorifero è collegato all'alimentazione elettrica;
	Tensione bassa
	Se la manopola di controllo della temperature è nell'area di lavoro
	Mancanza di alimentazione o circuito di sgancio.
Cattivi odori	I cibi che emanano forti odori vanno accuramente impacchettati;
	Controllare che non ci siano alimenti andati a male.
	Se l'interno richiede pulizia.
Operatività a lungo termine del compressore	È normale che il congelatore sia più a lungo in funzione in estate quando la temperature ambientale è più elevata;
	Non inseire troppo cibo nel congelatore allo stesso tempo;
	Non mettere cibi nel congelatore verticale finché non si sono raffreddati;
	Frequenti aperture della porta del congelatore;
	Spesso strato di ghiaccio (sbrinamento necessario).
La luce non funziona	Controllare che il congelatore sia collegato correttamente all'alimentazione elettrica e che la lampada di illuminazione non sia difettosa.
Lo sportello non si chiude correttamente	Lo sportello del congelatore è bloccato delle confezioni degli alimenti;
	Troppo cibo;
	Congelatore storto.
Rumori forti	Se il pavimento è piano e se il congelatore è sistematico in un posto stabile;
	Se gli accessori del congelatore sono sistematici correttamente.
Difficoltàtemporantee nell'apertura della porta	Dopo l'entrata in funzione del refrigeratore, si verifica una differenza di pressione tra l'interno e l'esterno del congelatore che può causare difficoltà temporanee di apertura della porta. Si tratta di un normale fenomeno fisico.
Surriscaldamentolaterale	Durante il funzionamento, la struttura esterna del congelatore si può surriscaldare specialmente in estate a causa delle emissioni del condensatore: si tratta di una casa normale.
Condensa sulla superficie	Si possono verificare fenomeni di condensazione sulla superficie esterna e sulle guarnizioni dello sportello del congelatore, specie in caso di elevata umidità ambientale: si tratta di un fenomeno normale e la condensa può essere rimossa con un panno asciutto.
Rumore provocatodal flusso dell'ariaRonzioTicchettio	I refrigeranti che circolano nelle rispettive linee del circuito producono suoni e brontolii, il che è normale e non influisce sul raffreddamento.Il compressore, soprattutto in fase di avvio o di spegnimento, potrebbe causare un ronzio.La valvola a solenoide o l'elettrovalvola di commutazione potrebbe sferragliare non influendo, perché, sull'operatività. Si tratta di un fenomeno assolutamente normale.

APPENDICE

Disposizioni speciali dei nuovi standard europei

I pezzi di ricambio indicatei nella tabella che segue possono essere acquistati tramite il servizio di assistenza

Parte da ordinare	Fornita da	Tempo minimo di messa a disposizione
Termostati Personale di manutenzione professionale		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sensori di temperatura	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Circuiti stampati	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sorgente luminosa	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Maniglie degli sportelli	Riparatori professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Cerniere dello sportello	Riparatori professionisti e utenti finali	Almeno 7 anni après il lancio sul mercato dell'ultimo modello
Vassoi Riparatori	professionisti e utenti finali	Almeno 7 anni après il lancio sul mercato dell'ultimo modello
Cestelli Riparatori	professionisti e utenti finali	Almeno 7 anni après il lancio sul mercato dell'ultimo modello
Guarnizioni dello sportello	Riparatori professionisti e utenti finali	Almeno 10 anni après il lancio sul mercato dell'ultimo modello

Gentile cliente

1. Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è stato acquistato.

(Ricordarsi di portare la ricevuta dell'acquisto)

1. In caso il prodotto necessiti di riparazione, occorre contattare il centro di assistenza post-vendita.

ATTENZIONE

Le informazioni sul modello cont∉ne nel database e l'identificativo del modello possono essere ottenutiattraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto.

Per ulteriori informazioni sull'efficienza energetica dell'apparecchio, visitare il site https://ec.europa.eu e cercare il nome del modello.

Il nome del modello è riportato sull'etichetta dati dell'apparecchio.

LETTRE DE REMERCIEMENT
