MANUALE UTENTE MDRD129FZE01 MIDEA

LETTERA DI RINGRAZIAMENTO

Grazie per avere scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente il presente manuale per essere certi di sapere utilizzare in modo sicuro le caratteristiche e le funzioni offerte dal nuovo apparecchio.

INDICE

LETTERA DI RINGRAZIAMENTO 01

SPECIFICHE 02

PANORAMICA DEL PRODOTTO 03

INSTALLAZIONE DEL PRODOTTO 04

ISTRUZIONI PER L'USO 08

PULIZIA E MANUTENZIONE 11

RISOLUZIONE DEI PROBLEMI 12

APPENDICE 14

SPECIFICHE

Modello del prodotto MDRD129FZE
Tensione/frequenza nominale 220-240 V-/50 Hz
Corrente nominale 0,6 A
Volume totale 86 L
Volume dello scomparto a quattro stelle 86 L
Refrigerante, quantità R600a, 50 g
Capacità di congelamento 4 kg/24 ore
Tempo di incremento temperatura 15 ore
Dimensioni complessive (L x P x A) 553 x 574 x 845 mm

PANORAMICA DEL PRODOTTO

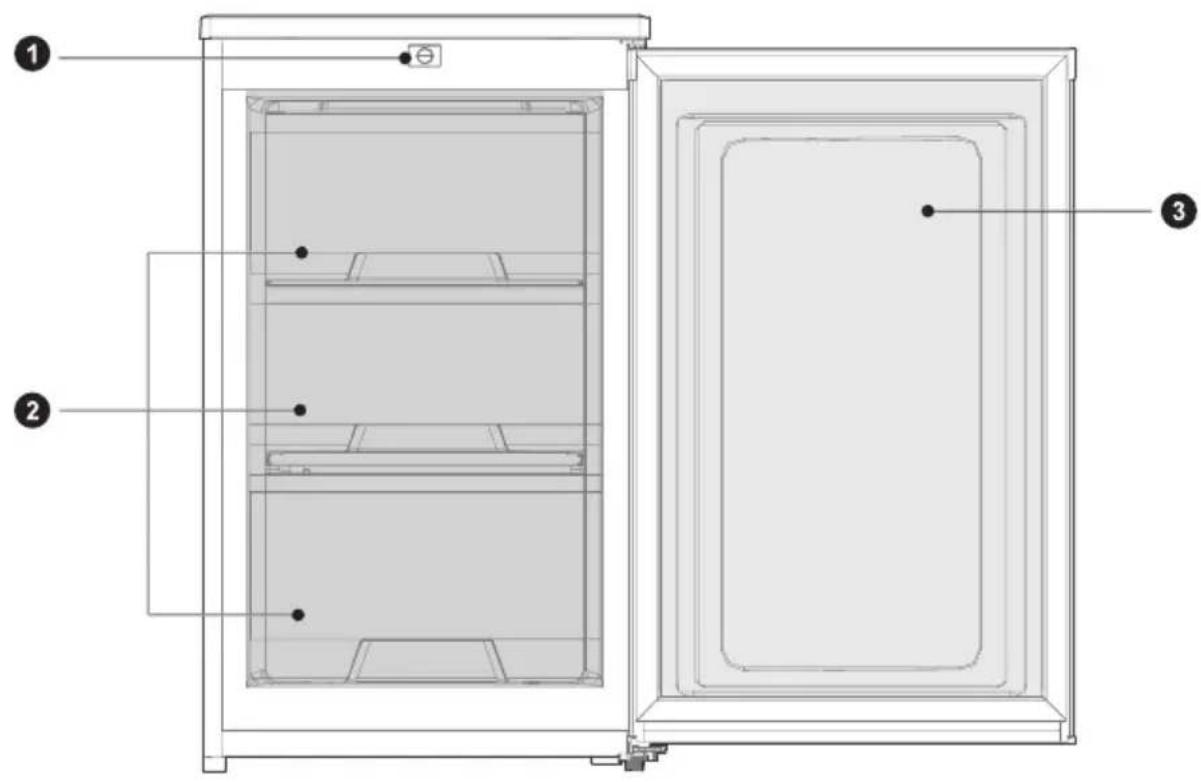

Nomi dei componenti

1 Manopola di controllo della temperatura
2 Cassetto
3 Porta

ATTENZIONE

La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.

INSTALLAZIONE DEL PRODOTTO

Istruzioni di installazione

Apparecchi di refrigerazione con classe climatica

• A seconda della classe climatica, questo frigorifero è stato concepito per essere utilizzato all'intervallo di temperatura ambiente indicato nella tabella sottostante.
• La classe climatica è riportata sulla targhetta di identificazione del prodotto. Il prodotto potrebbe non funzionare correttamente a temperature che non rientrano nell'intervallo specificato.
• È possibile trovare la classe climatica sull'etichetta del prodotto.

Intervallo di temperatura effettiva

- L'apparecchio è pensato per funzionare normalmente entro l'intervallo di temperatura specificato a seconda della classe climatica.

Classe Simbolo		Intervallo di temperatura ambiente °C
		IEC 62552 (ISO 15502) ISO 8561
Area temperata estesa	SN da + 10 a + 32 da + 10 a + 32
Area temperata N da + 16 a + 32 da + 16 a + 32
Area Subtropicale ST da + 16 a + 38 da + 18 a + 38
Area Tropicale T da + 16 a + 43 da + 18 a + 43

Dimensioni e spazi

- Una distanza eccessivamente esigua dagli elementi adiacenti può comportare una riduzione della capacità di congelamento e un aumento dei costi dell'elettricità. Durante l'installazione dell'apparecchio, lasciare una distanza di oltre 100 mm da ogni parete adiacente.

Spazio richiesto per la circolazione dell'aria >100mm Vista superiore >100mm >100mm

ATTENZIONE

La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.

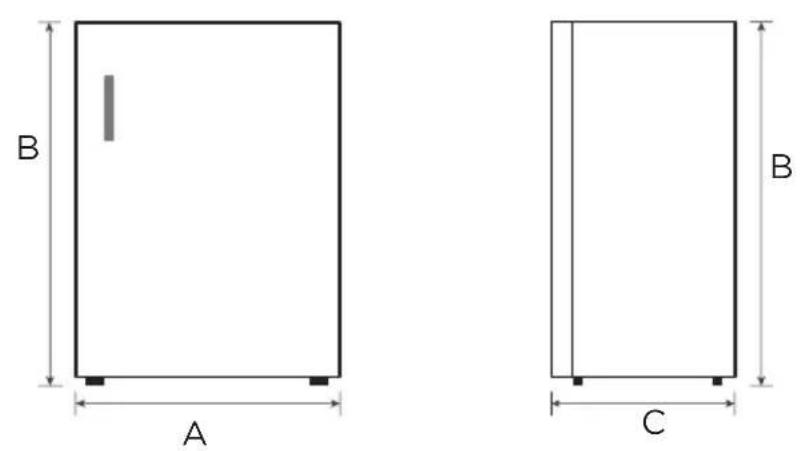

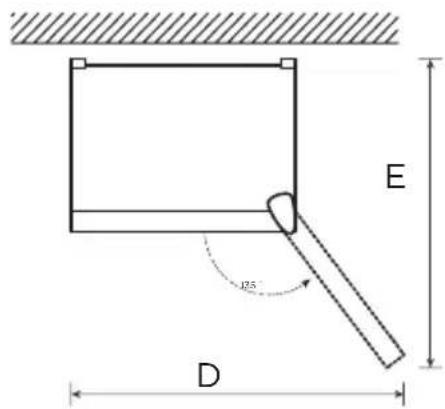

Disegno sui requisiti di spazio (quando lo sportello è aperto e quando è chiuso)

E 125° D

Larghezza	Altezza complessiva	Profondità	Larghezza con sportelli aperti a 135°	Profondità con sportelli aperti a 135°
A B C D E
553 845 574 935 960

Nota: tutte le dimensioni sono espresse in mm.

Cambio dello sportello da destra a sinistra

Elenco degli attrezzi necessari all'utente

	Cacciavite a croce
	Cacciavite sottile a spatola
	Chiave a tubo da 5/16"
	Nastro per mascheratura

1. Spegnere il frigorifero e rimuovere tutti gli oggetti dai ripiani dello sportello.
2. Fissare la porta con del nastro adesivo.

1. Svitare le viti del coperchio superiore e rimuoverlo.

1. Svitare le viti della cerniera superiore e rimuoverla.
2. Rimuovere lo sportello. Svitare le viti della cerniera inferiore, rimuoverla insieme ai piedini di livellamento.

1. Fissare i piedini di livellamento e la cerniera inferiore sul lato opposto.
2. Montare la chiusura della porta e il manicotto dell'asse sul lato opposto.
3. Abbassare verticalmente la porta sulla cerniera inferiore. Fissare la cerniera superiore, quindi fissare il coperchio superiore del frigorifero.

Piedini di livellamento

Per evitare vibrazioni, l'unità deve trovarsi in piano.

Se necessario, regolare le viti di livellamento per compensare le irregolarità del pavimento.

La parte anteriore deve essere leggermente più alta rispetto a quella posteriore per facilitare la chiusura dello sportello.

Le viti di livellamento possono essere ruotate facilmente ribaltando leggermente il mobile.

Girare le viti di livellamento in senso antiorario per sollevare l'unità, in senso orario per abbassarla.

Collegamento dell'apparecchio

Dopo l'installazione dell'apparecchio, collegare la spina di alimentazione a una presa elettrica.

ATTENZIONE

Dopo aver collegato il cavo di alimentazione (o la spina) alla presa elettrica, attendere 2 o 3 ore prima di introdurre gli alimenti nell'apparecchio. In caso di aggiunta di alimenti prima che l'apparecchio si sia completamente raffreddato, gli alimenti potrebbero guastarsi.

Suggerimenti per il risparmio energetico

• Non collocare l'apparecchio vicino a fornelli, radiatori o altre fonti di calore. Se la temperatura ambiente è elevata, il compressore funzionerà più spesso e più a lungo, con conseguente aumento del consumo energetico.
• Assicurarsi che vi sia una ventilazione sufficiente alla base, sui lati e sul retro dell'apparecchio. Non coprire mai le aperture di ventilazione.
• Inoltre, osservare le distanze indicate nel capitolo "Installazione".
• La disposizione dei cassetti, degli scaffali e dei ripiani come raffigurato nell'illustrazione garantisce un uso più efficiente dell'energia e dovrebbe quindi essere rispettata il più possibile. Tutti i cassetti e i ripiani devono rimanere sempre nell'apparecchio, per mantenere una temperatura stabile e risparmiare energia.
• Per ottenere uno spazio più ampio (ad esempio per prodotti refrigerati/congelati di grandi dimensioni), è possibile rimuovere i cassetti centrali. I cassetti e i ripiani superiori e inferiori devono essere rimossi per ultimi, se necessario.
• Un vano frigorifero/congelatore riempito in modo uniforme contribuisce a un consumo energetico ottimale. Pertanto, evitare di mantenere gli scomparti vuoti o semivuoti.
• Lasciare raffreddare gli alimenti caldi prima di metterli nel frigorifero/congelatore. Gli alimenti già raffreddati aumentano l'efficienza energetica.
• Lasciare scongelare gli alimenti congelati in frigorifero. Il freddo degli alimenti congelati riduce il consumo di energia nel vano frigorifero, aumentando così l'efficienza energetica.
• Aprire lo sportello solo per il tempo necessario, in modo da ridurre al minimo la dispersione del freddo. Aprire brevemente lo sportello e chiuderlo correttamente per ridurre il consumo energetico.
• Le guarnizioni dello sportello dell'apparecchio devono essere perfettamente intatte, in modo che gli sportelli possano chiudersi correttamente e il consumo energetico non aumenti inutilmente.

ISTRUZIONI PER L'USO

Pannello di controllo

1- -2 • 4- -3

• Se la temperatura ambientale è molto elevata, in estate, o in base alle esigenze, il termostato deve essere regolato in posizione 4.
• Se la temperatura ambientale è molto bassa, in inverno, o in base alle esigenze, il termostato deve essere regolato in posizione 1.
• Impostazione suggerita: intervallo medio

ATTENZIONE

Il pannello comandi effettivo può variare da modello a modello.

Consigli per la conservazione degli alimenti

Vano congelatore

• Il congelatore è destinato alla conservazione di alimenti congelati a bassissima temperatura, alla conservazione a lungo termine di alimenti congelati e alla produzione di ghiaccio.
• Utilizzare i ripiani dello sportello del congelatore solo per conservare gli alimenti già congelati e non per conservare gli alimenti caldi che saranno poi congelati.
• Non posizionare gli alimenti freschi e quelli congelati gli unni accanto agli altri. Il cibo congelato potrebbe scongelarsi.
• Quando si congelano alimenti freschi (ad esempio carne, pesce o carne tritata), tagliarli in parti in modo che possano essere utilizzati più.comodamente.
• Conservazione degli alimenti surgelati: le istruzioni sono solitamente riportate sulle confezioni e devono essere rispettate. Se non ci sono informazioni sulla confezione, gli alimenti non devono essere conservati per più di tre mesi a partire dalla data di acquisto.
• Quando si acquistano alimenti surgelati, assicurarsi che siano stati congelati a una temperatura adeguata e che la confezione non sia danneggiata.
• Gli alimenti congelati devono essere conservati in confezioni adeguate per mantenerne la qualità e devono essere rimessi nel vano congelatore il prima possibile.
• Se una confezione di alimenti surgelati presenta umidità o rigonfiamenti anomali, è probabile che sia stata conservata a una temperatura sbagliata e che il contenuto sia danneggiato.
• Il periodo di conservazione degli alimenti surgelati dipende dalla temperatura ambiente, dall'impostazione del termostato, dalla frequenza di apertura dello sportello del congelatore, dal tipo di alimento e dal tempo di trasporto del prodotto dal negozio a casa. Seguire sempre le istruzioni stampate sulla confezione e non superare mai il tempo massimo di conservazione indicato sulla stessa confezione.

ATTENZIONE

L'impostazione della temperatura ottimale di ogni scomparto dipende dalla temperatura ambiente. La temperatura ottimale si basa su una temperatura ambiente di 25 °C.

Ordine	TIPOLOGIA scomparto	Temp. di conservazione nominale [°C]	Alimenti adatti
1 Frigorifero +2 ~ +8			Uova, cibi cotti, cibi confezionati, frutta e verdura, latticini, dolci, bevande e altri alimenti non sono adatti per essere congelati.
2 (***)*-Congelatore	≤ -18		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
3 ***-Congelatore	≤ -18		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
4 **-Congelatore	≤ -12		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
5 *-Congelatore	≤ -6		Prodotti ittici (pesce, gamberetti, frutti di mare), prodotti ittici d'acqua dolce e prodotti a base di carne (tempo di conservazione consigliato: 3 mesi; più lungo è il tempo di conservazione, peggiori saranno il sapore e le proprietà nutritive), adatto per alimenti freschi congelati.
6 0 stelle -6 ~ 0			Carne fresca di maiale, manzo, pesce, pollo, alcuni alimenti trattati e confezionati ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni). Alimenti parzialmente trasformati e incapsulati (alimenti che non possono essere congelati).
7 Conservazione a breve termine	-2 ~ +3		Carne di maiale fresca/congelata, manzo, pollo, prodotti ittici d'acqua dolce, ecc. (7 giorni sotto 0 °C e sopra 0 °C si consiglia di consumarli entro lo stesso giorno, preferibilmente entro non più di 2 giorni). Prodotti ittici (meno di 0 per 15 giorni, si sconsiglia di conservarli sopra 0 °C).
8 Alimenti freschi 0 ~ +4			Carne fresca di maiale, manzo, pesce, pollo, alimenti cotti ecc. (si consiglia il consumo in giornata e preferibilmente entro un massimo di 3 giorni).
9 Vino +5 ~+20 Vino rosso, vino bianco, spumante, ecc.

ATTENZIONE

conservare gli alimenti in base agli scomparti o alla temperatura di conservazione desiderata.

PULIZIA E MANUTENZIONE

Sbrinamento

• Spegnere il frigorifero.
• Rimuovere il cibo dal frigorifero e conservarlo opportunamente in modo che non si sciolga.
• Pulire il tubo di drenaggio (con materiali morbidi per evitare di danneggiare il rivestimento). Preparare i contenitori dell'acqua per lo sbrinamento. (Pulire il vassoio di drenaggio dell'acqua del vano compressore, evitando di far cadere acqua a terra).
• È anche possibile servirsi di un'opportunità di acqua calda per velocizzare lo sbrinamento e usare una tovaglia asciutta per rimuovere l'acqua dello sbrinamento.
• Dopo lo sbrinamento, sistemare di nuovo le vivande in frigo e riaccenderlo.

Interruzione dell'utilizzo

Interruzione di corrente:

qualora si verifichi un'interruzione di corrente, anche d'estate, gli alimenti all'interno del frigorifero

si conservano per diverse ore; durante le interruzione di corrente, evitare di aprire lo sportello

e non mettere altri alimenti freschi nel frigorifero.

Periodo prolungato di inutilizzo:

scollegare l'apparecchio dalla presa di corrente e pulirlo. Lasciare gli sportelli aperti per evitare la formazione di cattivi odori.

Spostamenti:

Prima di spostare il frigorifero, svuotarlo completamente, fissare con del nastro adesivo le divisioni in vetro, il contenitore delle verdure, il vano congelatore, i cassetti ecc. Inoltre stringere i piedini di livellamento, chiudere le porte e fissarle con del nastro adesivo. Durante lo spostamento, non capovolgere l'apparecchio, non muoverlo orizzontalmente ed evitare di sottoporlo a urti e vibrazioni. L'inclinazione durante il trasporto non deve superare i 45°.

Una volta avviato, l'apparecchio deve funzionare ininterrottamente. In generale, il funzionamento non deve essere interrotto per evitare di ridurre la durata di vita dell'apparecchio.

In caso di mancanza di corrente, gli alimenti si conservano per un paio d'ore anche in estate; è consigliabile ridurre al minimo l'apertura dello sportello.

RISOLUZIONE DEI PROBLEMI

I seguenti problemi semplici possono essere risolti dall'utente. Contattare il servizio di assistenza post-vendita se non è possibile risolvere questi problemi.

Problema Possibile causa
Mancato funzionamento	• Controllare che l'apparecchio sia collegato all'alimentazione elettrica e che la spina sia ben inserita nella presa
	• Verificare che la tensione non sia troppo bassa
	• Verificare che non ci siano interruzioni di corrente o cortocircuiti anche parziali
Cattivi odori	• Le vivande che emanano forte odore devono essere accuratamente protette
	• Controllare che non vi siano alimenti andati a male
	• Pulire l'interno del frigorifero
Usura del compressore per funzionamento prolongato	• È normale che il compressore del frigorifero funzioni più a lungo in estate
	• Quando la temperatura ambiente è elevata in estate, si raccomanda di non sovraccaricare mai l'apparecchio introducendo troppi alimenti contemporaneamente
	• Le vivande calde devono essere fatte raffreddare prima di essere messe in frigo
	• Gli sportelli vengono aperti troppo di frequente
La luce non si accende	• Controllare che il frigorifero sia collegato correttamente all'alimentazione e che la lampadina non sia danneggiata
	• La luce deve essere sostituita da un tecnico esperto
Lo sportello non si chiude correttamente	• Lo sportello è ostruito da confezioni di alimenti o l'apparecchio è troppo pieno
	• Il frigorifero è inclinato.
Rumori forti	• Controllare che il pavimento sia livellato e che il frigorifero vi sia poggiato in modo stabile
	• Controllare che gli accessori siano posizionati correttamente
La guarnizione dello sportello non garantisce una chiusura ermetica	Rimuovere eventuali corpi estranei dalla guarnizione dello sportello
	Riscaldare e raffreddare la guarnizione dello sportello per ripristinarla (oppure servirsi di un asciugatore elettrico o di una tovaglia bollente per riscaldarla)
Fuoriuscita dell'acqua dalla vaschetta di raccolta	Quantità di alimenti eccessiva nel vano frigorifero oppure gli alimenti conservati contengono troppa acqua, che causa un eccessivo sbrinamento
	Gli sportelli non si chiudono correttamente, causando la formazione di ghiaccio a causa dell'ingresso di aria e un aumento dell'acqua di sbrinamento
L'involucro esterno dell'apparecchio è caldo	La dissipazione di calore del condensatore integrato avviene normalmente tramite l'alloggiamento del frigorifero. Se l'alloggiamento diventa troppo caldo a causa dell'elevata temperatura ambientale o per la conservazione di troppe vivande, si suggerisce di garantire un'adeguata ventilazione per facilitare la dissipazione del calore
Condensa sulla superficie	La formazione di condensa sulla superficie esterna e sulle guarnizioni degli sportelli del frigorifero è normale quando l'umidità dell'ambiente è elevata. È sufficiente asciugare la condensa con un panno pulito.

APPENDICE

Disposizioni speciali dei nuovi standard europei

I pezzi di ricambio indicati nella tabella che segue possono essere acquistati tramite il servizio di assistenza.

Parte da ordinare Fornita da		Tempo minimo di messa a disposizione
Termostati Personale di manutenzione professionale		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sensori di temperatura	Personale di manutenzione professionale	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Circuiti stampati Personale di manutenzione professionale		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Sorgente luminosa Personale di manutenzione professionale		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Maniglie degli sportelli	Riparatori professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Cerniere dello sportello	Riparatori professionisti e utenti finali	Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Vassoi Riparatori professionisti e utenti finali		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Cestelli Riparatori professionisti e utenti finali		Almeno 7 anni dopo il lancio sul mercato dell'ultimo modello
Guarnizioni dello sportello	Riparatori professionisti e utenti finali	Almeno 10 anni dopo il lancio sul mercato dell'ultimo modello

Gentile cliente

1. Per restituire o sostituire il prodotto, rivolgersi al punto vendita presso cui è stato acquistato.

(Ricordarsi di portare la ricevuta dell'acquisto)

1. In caso il prodotto necessiti di riparazione, occorre contattare il centro di assistenza post-vendita.

ATTENZIONE

Le informazioni sul modello contenute nel database e l'identificativo del modello possono essere ottenuti attraverso un link ed eseguendo la scansione del codice QR, se presente, riportato sull'etichetta energetica del prodotto.

Per ulteriori informazioni sull'efficienza energetica dell'apparecchio, visitare il sito https://ec.europa.eu e cercare il nome del modello.

Il nome del modello è riportato sull'etichetta dati dell'apparecchio.
