NÁVOD K OBSLUZE MDRD129FZE01 MIDEA

Děkujeme vám, že jste si zvolili značku Midea! Před použitím nového výrobku Midea si důkladně přečtěte tento návod, abyste si byli jistí, že víte, jak bezpečně ovládat funkce, které váš nový spotřebič nabízí.

OBSAH

PODĚKOVÁNÍ 01

TECHNICKÉ ÚDAJE 02

PŘEHLED PRODUKTU 03

MONTÁŽ VÝROBKU 04

POKYNY K OVLÁDÁNÍ 08

ČIŠTĚNÍ A ÚDRŽBA 11

ŘEŠENÍ POTÍŽÍ 12

DODATEK 14

TECHNICKÉ ÚDAJE

Model výrobku MDRD129FZE
Jmenovité napětí/frekvence	220-240 V-/50 Hz
Jmenovitý proud	0,6 A
Celkový objem	86 L
Objem prostoru označeného čtyřmi hvězdičkami	86 L
Chladivo, množství	R600a, 50 g
Mrazicí kapacita	4 kg/24 h
Doba zvýšení teploty	15 h
Celkové rozměry (Š × H × V)	553 × 574 × 845 mm

PŘEHLED PRODUKTU

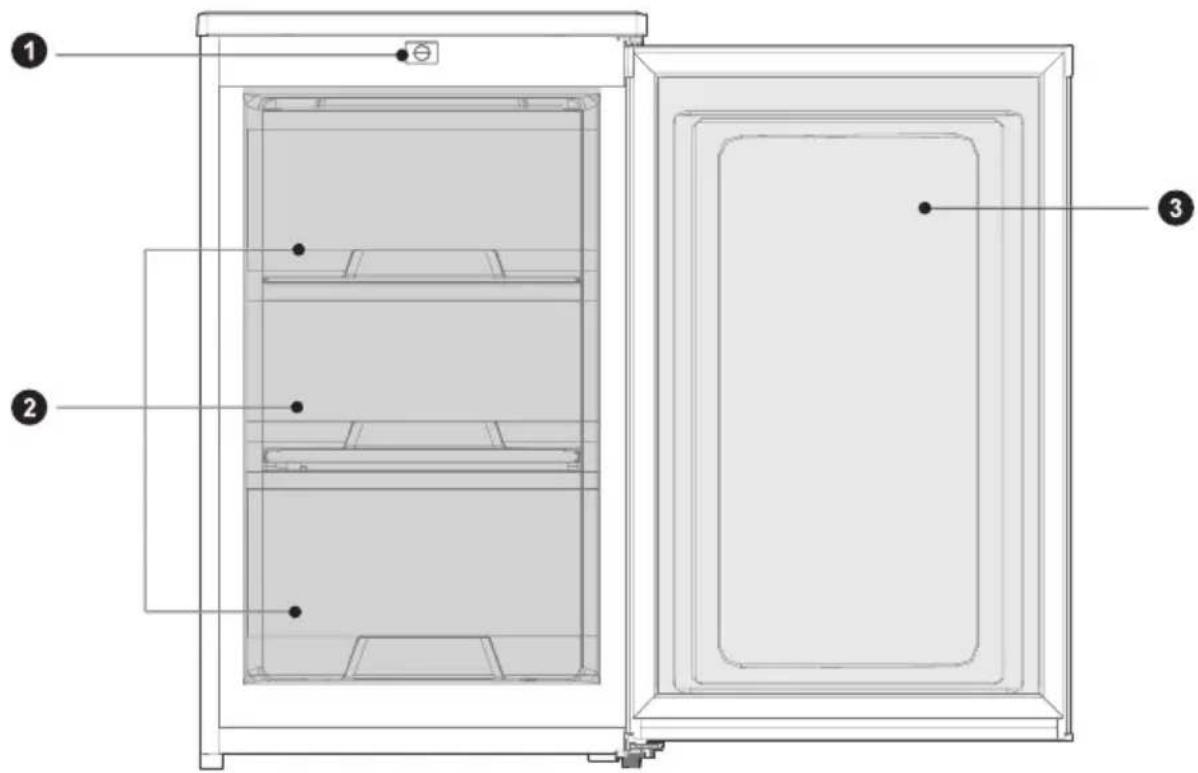

Názvy součástí

1 Knoflík pro ovládání teploty

2 Šuplík

3 Dveře

UPOZORNĚNÍ

Výše uvedený obrázek slouží pouze pro referenci. Skutečná konfigurace bude záviset na fyzickém výrobku nebo prohlášení distributora.

MONTÁŽ VÝROBKU

Pokyny k montáži

Pro chladicí zařízení s klimatickou třídou

• V závislosti na klimatické třídě je tato chladnička určena k použití v rozmezí okolní teploty podle následující tabulky.
• Klimatickou třídu najdete na typovém štítku. Výrobek nemusí při teplotách mimo uvedený rozsah fungovat správně.
• Klimatickou třídu najdete na štítku výrobku.

Efektivní rozsah teplot

- Výrobek je navržen tak, aby normálně fungoval v teplotním rozsahu určeném jeho třídou.

Třída Symbol		Rozsah okolní teploty °C
		IEC 62552 (ISO 15502)	ISO 8561
Rozšířené mírné pásmo	SN +10 až +32	+10 až +32
Mírné pásmo N +16 až +32	+16 až +32
Subtropické pásmo ST	+16 až +38	+18 až +38
Tropické pásmo T +16 až +43	+18 až +43

Rozměry a odstupy

- Příliš malá vzdálenost od sousedních předmětů může vést ke zhoršení funkce mrazení a vyšším nákladům na elektrickou energii. Při montáži spotřebiče ponechte odstup od všech sousedních stěn více než 100 mm.

Požadovaný prostor pro cirkulaci vzduchu >100mm Pohled shora >100mm >100mm

UPOZORNĚNÍ

Výše uvedený obrázek slouží pouze pro referenci. Skutečná konfigurace bude záviset na fyzickém výrobku nebo prohlášení distributora.

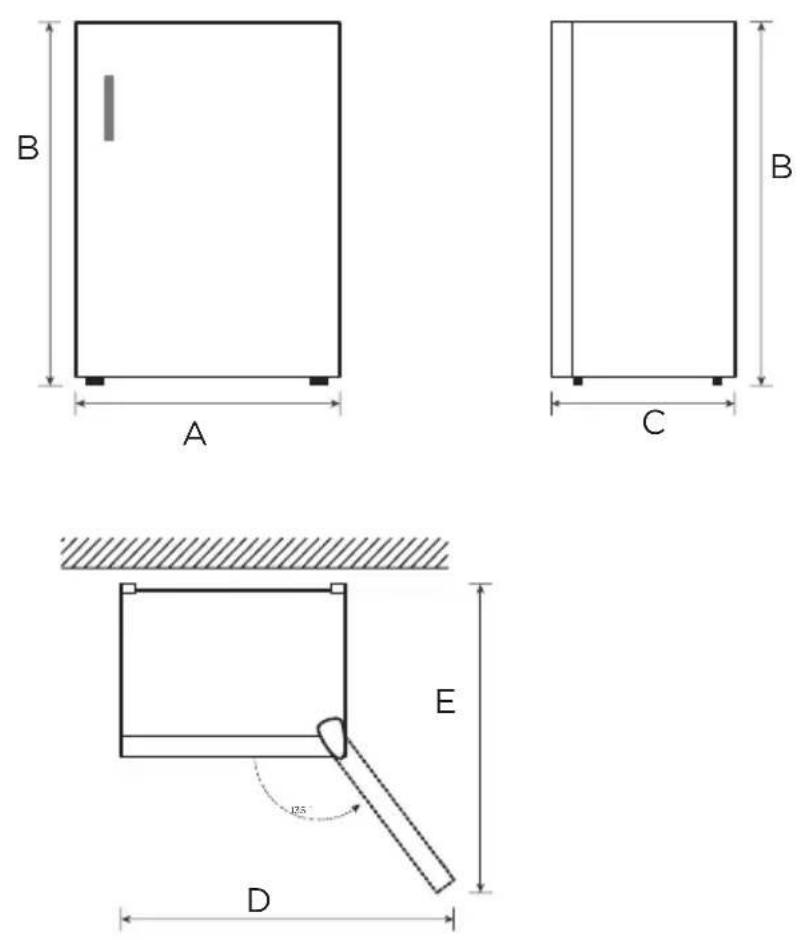

Schéma požadavků na prostor (při otevřených a zavřených dveřích)

Šířka Celkový výška Hloubka		Šířka při otevření dveří do 135°	Hloubka při otevření dveří do 135°
A B C D E
553 845 574 935 960

Poznámka: Všechny rozměry jsou uvedeny v milimetrech.

Změna otevírání dveří zprava doleva

Seznam nářadí, které si musí zajistit uživatel

	Křížový šroubovák
	Nůž na tmel, šroubovák s tenkou hlavou
	5/16" nástrčný klíč
	Krycí páska

1. Vypněte chladničku a odstraňte všechny předměty z přihrádek ve dveřích.
2. Připevněte dveře páskou.

1. Odšroubujte šrouby horního krytu, demontujte horní kryt.

1. Odšroubujte šrouby horního závěsu. Demontujte horní závěs.

2. Demontujte dveře. Odšroubujte šrouby spodního závěsu, demontujte spodní závěs a vyrovnávací nožky.

1. Upevněte vyrovnávací nožku, spodní závěs na opačné straně.
2. Namontujte zarážku dveří a objímku osy na opačné straně.
3. Položte dvířka na spodní závěs vertikálně. Upevněte horní závěs, upevněte horní kryt chladničky.

Vyrovnávací nožičky

Spotřebič musí být vyrovnán, aby se zabránilo vibracím.

Pokud to bude nutné, nastavte vyrovnávací nožičky, aby vykompenzovaly nerovnou podlahu.

Jako pomoc k zavírání dveří by měla být přední část spotřebiče mírně výš než zadní část.

Vyrovnávacími šrouby lze snadno otáčet, když spotřebič mírně nakloníte.

Otáčením vyrovnávacími šrouby proti směru hodinových ručiček spotřebič zvednete, otáčením ve směru hodinových ručiček jej snížíte.

Připojení spotřebiče

Po instalaci spotřebiče zapojte zástrčku do zásuvky.

UPOZORNĚNÍ

Po připojení napájecího kabelu (nebo zástrčky) do zásuvky počkejte 2 až 3 hodiny, než do spotřebiče vložíte potraviny. Pokud přidáte potraviny před úplným vychladnutím spotřebiče, mohou se zkazit.

Tipy pro úsporu energie

• Neumistujte spotřebič do blízkosti sporáků, radiátorů ani jiných zdrojů tepla. Pokud je okolní teplota vysoká, kompresor se spouští častěji a po delší dobu, což vede k vyšší spotřebě energie.
• Zajistěte dostatečnou ventilaci u základny spotřebiče, po jeho stranách a za zadní částí spotřebiče. Ventilační otvory nikdy nezakrývejte.
• Dodržujte také odstupové vzdálenosti uvedené v kapitole „Montáž výrobku“.
• Uspořádání šuplíků, polic a drátěných roštů uvedené na obrázcích umožňuje nejefektivnější využívání energie, a mělo by proto být co nejvíce dodržováno. Všechny šuplíky a police by měly zůstávat ve spotřebiči, aby teplota zůstala stabilní a šetřila se energie.
• Chcete-li získat větší úložný prostor (např. pro velké kusy chlazeného/mrazeného zboží), lze prostřední šuplíky vyjmout. Horní a spodní šuplíky a police by měly být v případě potřeby vyndány jako poslední.
• Rovnoměrně naplněný chladicí/mrazicí prostor přispívá k optimálnímu využívání energie. Zabraňte proto tomu, aby byly prostory prázdné nebo poloprázdné.
• Teplé potraviny nechte před umístěním do chladničky/mrazničky vychladnout. Potraviny, které jsou již zchladnuté, zvyšují energetickou účinnost.
• Mrazené potraviny nechte rozmrazovat v chladničce. Chlad mrazených potravin snižuje spotřebu energie v chladicím prostoru, a tím zvyšuje energetickou účinnost.
• Otevírejte dveře krátce jen na nezbytnou dobu, abyste minimalizovali ztrátu chladu. Otevírání dveří na krátkou dobu a jejich řádné zavírání snižuje spotřebu energie.
• Těsnění dveří spotřebiče musí být dokonale neporušené, aby se dveře řádně dovíraly a spotřeba energie se zbytečně nezvyšovala.

POKYNY K OVLÁDÁNÍ

Ovládací panel

1- -2 • 4- -3

• Pokud je okolní teplota příliš vysoká nebo je léto, podle aktuální potřeby, nastavte termostat na 4.
• Pokud je okolní teplota příliš nízká nebo je zima, podle aktuální potřeby, nastavte termostat na 1.
  • Doporučený stupeň: Střední rozsah

UPOZORNĚNÍ

Skutečný ovládací panel se může model od modelu lišit.

Tipy pro skladování potravin

Mrazicí prostor

• Mraznička je určena pro skladování potravin zmrazených na velmi nízkou teplotu, pro dlouhodobé skladování mrazených potravin a k výrobě ledu.
• Police ve dveřích mrazničky používejte pouze ke skladování mrazených potravin, nikoli ke skladování horkých potravin určených ke zmrazení.
• Nepokládejte vedle sebe čerstvé a mrazené potraviny. Mrazené potraviny by mohly roztávat.
• Chcete-li zmrazit čerstvé potraviny (například maso, ryby nebo krájené maso), nakrájejte jej na části, které lze použít najednou.
• Pokyny ke skladování mrazených potravin jsou obvykle uvedeny na balení potravin a je nutné je dodržovat. Pokud na balení nejsou uvedeny žádné informace, skladujte potraviny po dobu maximálně tří měsíců od data zakoupení.
• Při zakupování mrazených potravin se ujistěte, že potraviny byly zmrazeny na vhodnou teplotu a že balení není poškozeno.
• Mrazené potraviny by měly být uchovávány ve vhodných baleních, aby zůstala zachována jejich kvalita, a měly by být co nejdříve umístěny zpět do mrazicího prostoru.
• Pokud balení mrazených potraviny vykazuje známky vlhkosti nebo abnormální vypoukliny, je pravděpodobné, že bylo skladováno při špatné teplotě a že obsah je znehodnocený.
• Doba skladování mrazených potravin závisí na pokojové teplotě, nastavení termostatu, frekvenci otevírání dveří mrazničky, typu potravin a době přepravy výrobku z obchodu do domácnosti. Vždy dodržujte pokyny vytistěné na balení a nikdy nepřekračujte maximální dobu skladování uvedenou na balení.

UPOZORNĚNÍ

Optimální nastavení teploty jednotlivých prostorů závisí na okolní teplotě. Výše uvedená optimální teplota je založena na okolní teplotě 25 °C.

Pořadí	Typ prostoru	Cílová skladovací teplota [°C]	Příslušná potravina
1	Chladnička +2 ~ +8		Vejce, vařené potraviny, balené potraviny, ovoce a zelenina, mléčné výrobky, dorty, nápoje a další potraviny, které nejsou vhodné k mrazení.
2	(***)*-Mraznička	≤ -18	Výrobky z mořských živočichů (ryby, krevety, korýši), výrobky ze sladkovodních živočichů a masné výrobky (doporučuje se uchovávání po dobu 3 měsíců; čím delší je doba, tím horší je chut a nutriční hodnoty), vhodné pro mrazené čerstvé potraviny.
3	***-Mraznička	≤ -18	Výrobky z mořských živočichů (ryby, krevety, korýši), výrobky ze sladkovodních živočichů a masné výrobky (doporučuje se uchovávání po dobu 3 měsíců; čím delší je doba, tím horší je chuť a nutriční hodnoty), vhodné pro mrazené čerstvé potraviny.
4	**-Mraznička	≤ -12	Výrobky z mořských živočichů (ryby, krevety, korýši), výrobky ze sladkovodních živočichů a masné výrobky (doporučuje se uchovávání po dobu 3 měsíců; čím delší je doba, tím horší je chuť a nutriční hodnoty) , vhodné pro mrazené čerstvé potraviny.
5	*-Mraznička	≤ -6	Výrobky z mořských živočichů (ryby, krevety, korýši), výrobky ze sladkovodních živočichů a masné výrobky (doporučuje se uchovávání po dobu 3 měsíců; čím delší je doba, tím horší je chuť a nutriční hodnoty ), vhodné pro mrazené čerstvé potraviny.Čerstvé vepřové, hovězí, ryby, kuřecí, některé balené zpracované potraviny atd. (doporučuje se je zkonzumovat ve stejný den, nejlépe do maximálně 3 dnů).Částečně balené zpracované potraviny (potraviny, které nejsou určeny k mrazení).
6	0 hvězdiček -6 ~ 0
7	Zchlazovací prostor	-2 ~ +3	Čerstvé/mrazené vepřové, hovězí a kuřecí maso, výrobky ze sladkovodních ryb atd. (pod 0 °C mohou být potraviny uchovávány po 7 dnů, nad 0 °C se doporučuje potraviny zkonzumovat ve stejný den, nejlépe do maximálně 2 dnů), potraviny z moře (pod 0 °C po dobu 15 dnů, nedoporučuje se skladovat při teplotě nad 0 °C).
8	Čerstvé potraviny	0 ~ +4	Čerstvé vepřové, hovězí, ryby, kuřecí, vařené potraviny atd. (doporučuje se je zkonzumovat ve stejný den, nejlépe do maximálně 3 dnů).
9	Víno +5 ~+20 Červené víno, bílé víno, šumivé víno atd.

UPOZORNĚNÍ

Skladujte různé druhy potravin v jim příslušných prostorech nebo podle cílové skladovací teploty zakoupených výrobků.

ČIŠTĚNÍ A ÚDRŽBA

Odmrazování

• Vypněte chladničku.
- Vyjměte potraviny z chladničky a řádně je uložte, aby se neroztekly.
- Vyčistěte odtokové potrubí (použijte měkké materiály, aby nedošlo k poškození vložky). Připravte nádoby na vodu k rozmrazování. (Věnujte pozornost čištění odtokové vany v prostoru kompresoru, aby nedošlo k přetečení vody na zem.)
- K urychlení rozmrazování můžete také použít přiměřené množství horké vody a po rozmrazení ji osušit suchou utěrkou.
- Po rozmrazení vložte potraviny zpět do skříně a zapněte chladničku.

Ukončení používání

Výpadek napájení:

V případě výpadku napájení, a to i v létě, lze potraviny uvnitř spotřebiče

uchovávat několik hodin; během výpadku napájení je nutné snížit četnost otevírání dveří

a nevkládat do spotřebiče žádné další čerstvé potraviny.

Dlouhodobé nepoužívání:

Spotřebič musíte odpojit a vyčistit. Dveře nechte otevřené, abyste zabránili vzniku zápachu.

Přemistování:

Před přemístěním lednice vyjměte všechny předměty zevnitř, připevněte páskou skleněné přepážky, prostor na zeleninu, šuplíky mrazicího oddíluatd. a utáhněte vyrovnávací nožičky; zavřete dveře a utěsněte je páskou. Během přemistování se spotřebič nesmí otočit vzhůru nohama ani do horizontální polohy ani nesmí být vystaven vibracím. Naklonění během přesunování nesmí přesáhnout 45°.

Po spuštění by měl být spotřebič v nepřetržitém chodu. Obecně by neměl být provoz spotřebiče přerušován. V opačném případě by mohla být ovlivněna jeho životnost. Potraviny Ize v případě výpadku napájení uchovávat několik hodin i v létě. Doporučujeme snížit frekvenci otevíráni dveří.

ŘEŠENÍ POTÍŽÍ

Uživatel může vyřešit následující jednoduché problémy. Pokud se problémy nepodaří vyřešit, zavolejte na poprodejní servisní oddělení.

Problém Možná příčina
Spotřebič nelze uvést do provozu	• Zkontrolujte, zda je spotřebič připojený kľnapájení aľzda je zástrčka řádně zasunuta
	• Zkontrolujte, zda není napětí příliš nízké
	• Zkontrolujte, zda nedošlo kľvýpadku napájení nebo vynechávání některého obvodu.
Dochází klázapachu	• Aromatické potraviny je nutné těsně zabalit.
	• Zkontrolujte, zda není nějaká potravina zkažená.
	• Vyčistěte vnitřní prostor chladničky.
Kompresor je spuštěn dlouho.	• Dlouhé spuštění kompresoru je normální vľlétě,
	• nebo když je okolní teplota příliš vysoká. Nedoporučuje se vkládat do spotřebiče příliš mnoho potravin najednou.
	• Než se potraviny do spotřebiče vloží, je nutné je zchladit.
	• Neotevírejte dveře příliš často.
Světlo nesvítí.	• Zkontrolujte, zda je chladnička připojena kľnapájení aľzda není světlo poškozeno.
	• Nechte žárovku vyměnit specialistou.
Dveře nelze dostatečně zavřít.	• Dveřím překáží balení potravin. Uvnitř je příliš mnoho potravin.
	• Chladnička je nakloněna.
Jsou slyšet hlasité zvuky.	• Zkontrolujte, zda je podlaha rovná aľzda je chladnička umístěna stabilně.
	• Zkontrolujte, zda je veškeré příslušenství na správném místě.
Těsnění dveří nepřiléhá.	Sejměte z těsnění dveří cizí nečistoty.
	Zahřejte těsnění dveří a poté jej opět zchladťe, aby se vrátilo do původního tvaru (například jej vyfoukejte elektrickým vysoušečem nebo k zahřátí použijte horký ručník).
Nádobka na vodu přetéká.	V prostoru pro potraviny je příliš mnoho potravin nebo uložené potraviny obsahují příliš mnoho vody, což vede k silnému odmrazování.
	Dveře nejsou řádně zavřeny, což vede k námraze kvůli přívodu vzduchu a většímu množství vody kvůli odmrazování.
Plášť chladničky je horký.	Dochází k odvodu tepla vestavěného kondenzátoru přes kryt, což je normální. Zahřívá-li se kryt v důsledku vysoké okolní teploty a skladování příliš velkého množství potravin nebo se vypne kompresor, zajistěte dobré větrání, aby se usnadnil odvod tepla.
Na povrchu dochází ke kondenzaci.	Kondenzace na vnějším povrchu a těsnění dveří chladničky je normální, když je okolní vlhkost příliš vysoká. Kondenzát stačí otrít čistým ručníkem.

DODATEK

Speciální poznámka pro novou evropskou normu.

Díly k objednání v následující tabulce lze získat od poskytovatele servisu.

Díl k objednání Kdo jej poskytuje	Minimální doba požadovaná k poskytování
Termostaty Profesionální specialisté na údržbu.	Nejméně 7 let od uvedení posledního modelu na trh.
Teplotní senzory	Profesionální specialisté na údržbu.
Desky plošných spojů	Profesionální specialisté na údržbu.
Žárovky Profesionální specialisté na údržbu.	Nejméně 7 let od uvedení posledního modelu na trh.
Madla dveří Profesionální opraváři a koncoví uživatelé	Nejméně 7 let od uvedení posledního modelu na trh.
Závěsy dveří Profesionální opraváři a koncoví uživatelé	Nejméně 7 let od uvedení posledního modelu na trh.
Zásuvky Profesionální opraváři a koncoví uživatelé	Nejméně 7 let od uvedení posledního modelu na trh.
Koše Profesionální opraváři a koncoví uživatelé	Nejméně 7 let od uvedení posledního modelu na trh.
Těsnění dveří Profesionální opraváři a koncoví uživatelé	Nejméně 10 let od uvedení posledního modelu na trh

Vážený zákazníku,

1. Pokud chcete výrobek vrátit nebo vyměnit, obratte se na obchod, kde jste jej zakoupili.

(Nezapomeňte přinést stvrzenku)

1. Pokud dojde k poruše výrobku a je vyžadována oprava, obraťte se na poskytovatele poprodejních služeb.

UPOZORNĚNÍ

Informace o modelu v databázi výrobků lze stejně jako označení modelu získat prostřednictvím webového odkazu otevřeného naskenováním kódu QR na štítku energetické účinnosti výrobku (nachází-li se tam).

Informace o energetické účinnosti spotřebiče jsou uvedeny na webu https://ec.europa.eu, kde je vyhledáte podle názvu modelu.

Název modelu lze nalézt na typovém štítku spotřebiče.
