KNAVSPLIT20 - Répartiteur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur AV composant
Marque	KONIG
Modèle	KN-AVSPLIT20
Nombre de ports de sortie	4
Connecteurs d'entrée	6 x connecteur RCA (Y, Pb, Pr, audio L, audio R)
Connecteurs de sortie	4 x (6 x connecteur RCA) soit 24 prises RCA
Résolution maximale	1080p
Bande passante vidéo	300 MHz
Alimentation	Adaptateur secteur 9 V CC, 0,3 A
Dimensions (L x l x H)	300 x 125,2 x 43,5 mm
Matériau du boîtier	Métallique
Plage de température de fonctionnement	0 à 45 °C
Plage de température de stockage	-5 à 90 °C
Fonctions principales	Distribue les signaux vidéo composant (YPbPr) et audio stéréo sur 4 écrans sans perte de qualité ; prend en charge les signaux composite (YCbCr) et HDTV
Applications	Home cinéma, présentations, conférences, affichage dynamique
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ni de produits abrasifs
Sécurité	Ne pas ouvrir l'appareil ; débrancher en cas de problème ; ne pas exposer à l'eau ou à l'humidité
Contenu de la boîte	Répartiteur, adaptateur secteur, guide d'utilisateur
Garantie	Garantie annulée en cas de modification ou d'utilisation incorrecte
Montage	Montable en série (en armoire)

FOIRE AUX QUESTIONS - KNAVSPLIT20 KONIG

Comment connecter le répartiteur KN-AVSPLIT20 ?

Branchez la source AV (lecteur DVD, etc.) sur l'entrée à l'aide de câbles RCA (Y, Pb, Pr et audio L/R). Reliez les sorties aux écrans. Branchez l'adaptateur secteur et allumez l'appareil.

Quelle résolution maximale supporte le KNAVSPLIT20 ?

Il supporte une résolution maximale de 1080p en haute définition HDTV.

Puis-je utiliser ce répartiteur avec des signaux composite ?

Oui, il prend en charge les signaux composite (YCbCr) via les mêmes connecteurs RCA. Assurez-vous de configurer la source en sortie composite.

Combien d'écrans puis-je connecter ?

Le modèle KN-AVSPLIT20 permet de connecter 4 écrans simultanément via ses 4 sorties (chacune avec 6 prises RCA).

Le répartiteur nécessite-t-il une alimentation externe ?

Oui, il doit être alimenté par l'adaptateur secteur fourni (9 V CC, 0,3 A). Branchez-le sur le connecteur d'alimentation à l'arrière.

Puis-je monter le répartiteur en armoire ?

Oui, il est conçu pour un montage en armoire (montable en série). Les connecteurs sont situés à l'arrière pour faciliter le câblage.

Que faire si l'image ne s'affiche pas sur un écran ?

Vérifiez les connexions RCA, assurez-vous que l'appareil est allumé et que la source envoie un signal. Testez avec un autre câble ou écran. Le témoin d'alimentation doit être allumé.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier métallique.

Le répartiteur est-il compatible avec le son stéréo ?

Oui, il transmet le signal audio analogique stéréo (canaux gauche et droit) en même temps que la vidéo composant.

Que faire en cas de panne ou de problème électrique ?

Débranchez immédiatement l'appareil du secteur. Ne l'ouvrez pas ; contactez un technicien qualifié pour toute réparation. La garantie est annulée en cas d'ouverture non autorisée.

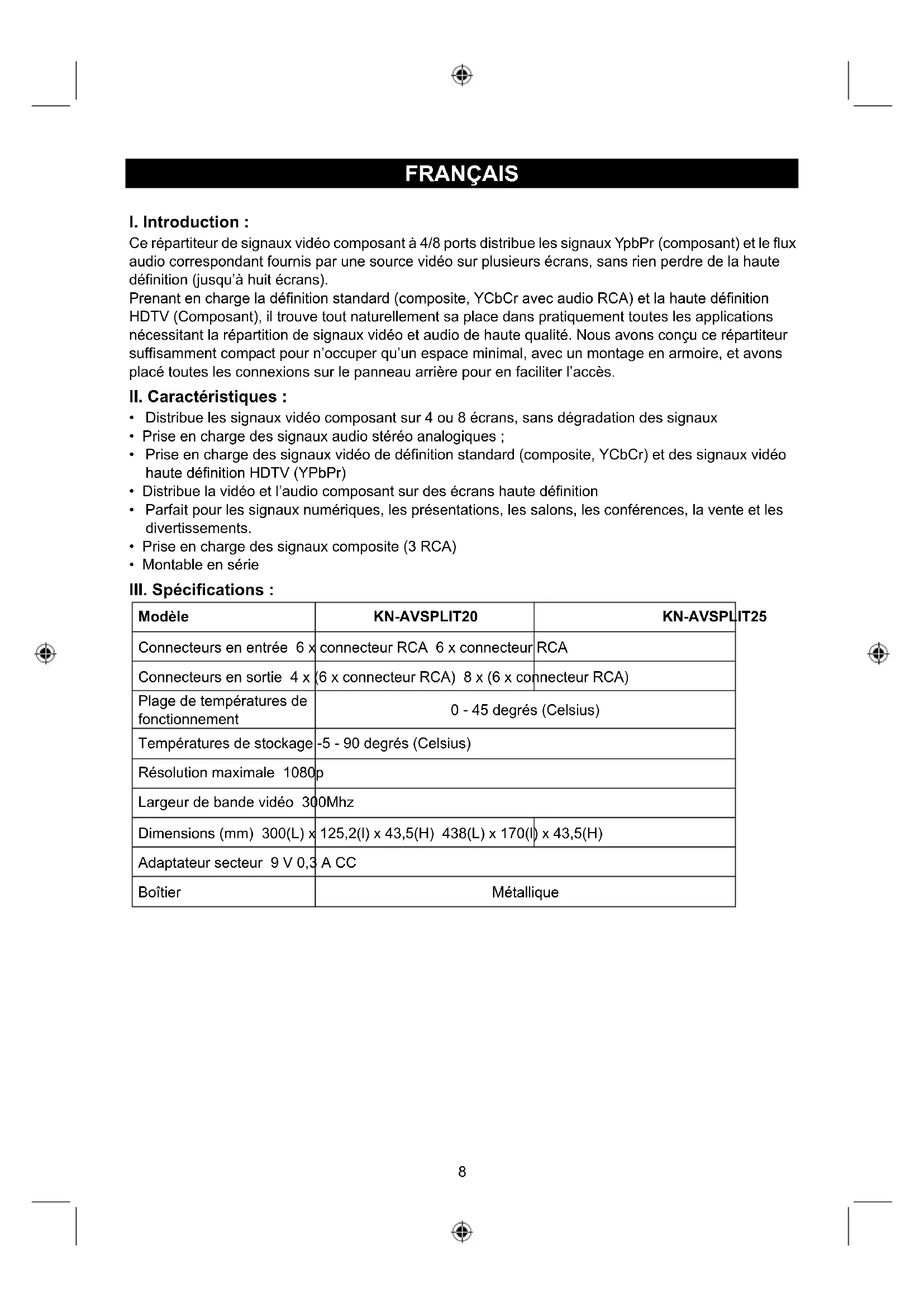

MODE D'EMPLOI KNAVSPLIT20 KONIG

Répartiteur composant à 4 ou 8 ports

Ce répartiteur de signaux vidéo composant à 4/8 ports distribue les signaux YpbPr (composant) et le flux audio correspondant fournis par une source vidéo sur plusieurs écrans, sans rien perdre de la haute définition (jusqu'à huit écrans).

Prenant en charge la définition standard (composite, YCbCr avec audio RCA) et la haute définition HDTV (Composant), il trouve tout naturellement sa place dans pratiquement toutes les applications nécessitant la répartition de signaux vidéo et audio de haute qualité. Nous avons conçu ce répartiteur suffisamment compact pour n'occuper qu'un espace minimal, avec un montage en armoire, et avons placé toutes les connexions sur le panneau arrière pour en faciliter l'accès.

II. Caractéristiques :

• Distribue les signaux vidéo composant sur 4 ou 8 écrans, sans dégradation des signaux
• Prise en charge des signaux audio stéréo analogiques ;
• Prise en charge des signaux vidéo de définition standard (composite, YCbCr) et des signaux vidéo haute définition HDTV (YPbPr)
• Distribue la vidéo et l'audio composant sur des écrans haute définition
• Parfait pour les signaux numériques, les présentations, les salons, les conférences, la vente et les divertissements.
• Prise en charge des signaux composite (3 RCA)
• Montable en série

III. Spécifications :

Modèle	KN-AVSPLIT20	KN-AVSPLIT25
Connecteurs en entrée 6 x	connecteur RCA 6 x connecteur	RCA
Connecteurs en sortie 4 x	(6 x connecteur RCA) 8 x (6 x connecteur RCA)
Plage de températures de fonctionnement	0 - 45 degrés (Celsius)
Températures de stockage	-5 - 90 degrés (Celsius)
Résolution maximale 1080p
Largeur de bande vidéo 300Mhz
Dimensions (mm) 300(L) x	125,2(I) x 43,5(H) 438(L) x 170(I) x 43,5(H)
Adaptateur secteur 9 V 0,3	A CC
Boîtier	Métallique

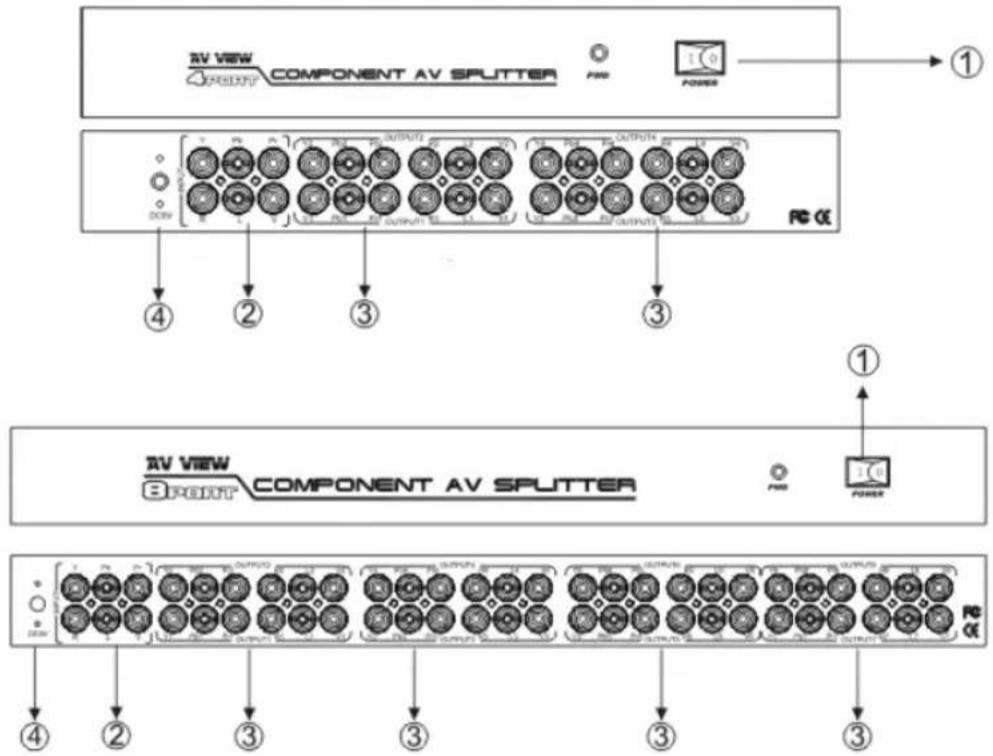

IV. Branchements :

Numéro	Modèle	Fonction
1	Marche/Arrêt	Commutateur de mise en marche/arrêt de l’appareil
2	Entrée	Reçoit les signaux audio et vidéo des sources
3	Sortie	Transmet les signaux audio et vidéo vers un appareil
4	Connecteur d’alimentation	Connexion à une source d’alimentation externe

V. Installation :

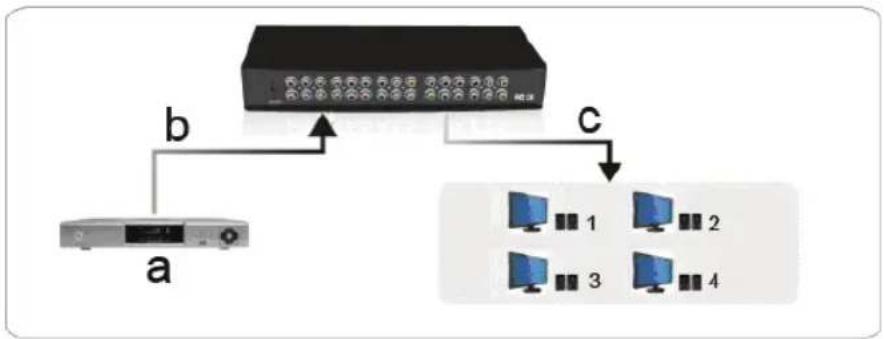

Répartiteur AV composant à 4 ports

A. N'importe quelle source de signal composite AV
b. Signal d'entrée
c. Signal de sortie


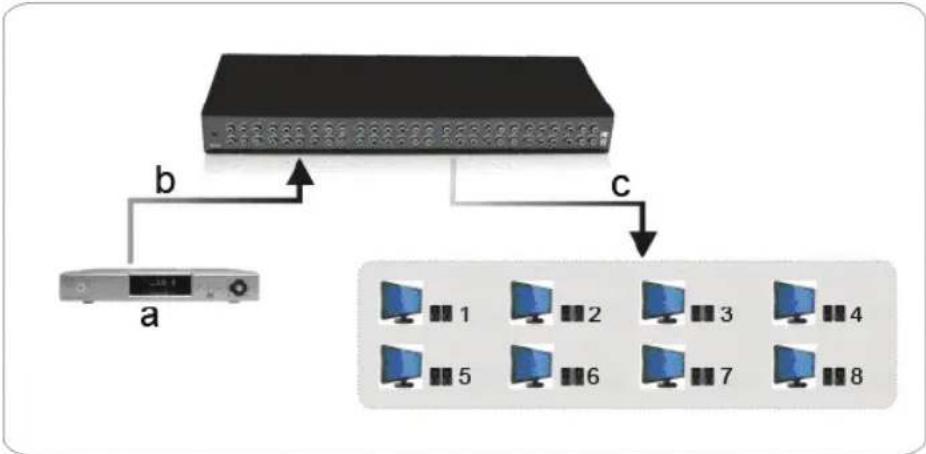

Répartiteur AV composant à 8 ports (montage en armoire)

a. N'importe quelle source de signal AV YPbPr (composante)
b. Signal d'entrée
c. Signal de sortie

VI. Contenu de la boîte :

• Un répartiteur 4 ou 8 ports
• Un adaptateur secteur
- Un guide d'utilisateur

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
