Produkttyp	AV-komponentfördelare
Märke	KONIG
Modell	KN-AVSPLIT20
Antal utgångsportar	4
Ingångskontakter	6 x RCA-kontakt (Y, Pb, Pr, ljud L, ljud R)
Utgångskontakter	4 x (6 x RCA-kontakt) dvs. 24 RCA-uttag
Maximal upplösning	1080p
Videobandbredd	300 MHz
Strömförsörjning	Nätadapter 9 V DC, 0,3 A
Mått (L x B x H)	300 x 125,2 x 43,5 mm
Höljesmaterial	Metall
Drifttemperaturområde	0 till 45 °C
Förvaringstemperaturområde	-5 till 90 °C
Huvudfunktioner	Distribuerar komponentvideosignaler (YPbPr) och stereoljud till 4 skärmar utan kvalitetsförlust; stöder kompositsignaler (YCbCr) och HDTV
Applikationer	Hemmabio, presentationer, konferenser, digital skyltning
Underhåll	Rengör med en torr trasa; använd inte lösningsmedel eller slipande rengöringsmedel
Säkerhet	Öppna inte enheten; koppla ur vid problem; utsätt inte för vatten eller fukt
Förpackningens innehåll	Fördelare, nätadapter, användarhandbok
Garanti	Garantin upphör vid modifiering eller felaktig användning
Montering	Monterbar i serie (i skåp)

Vanliga frågor - KNAVSPLIT20 KONIG

Hur ansluter jag fördelaren KN-AVSPLIT20?

Anslut AV-källan (DVD-spelare etc.) till ingången med RCA-kablar (Y, Pb, Pr och ljud L/R). Anslut utgångarna till skärmarna. Anslut nätadaptern och slå på enheten.

Vilken maximal upplösning stöder KNAVSPLIT20?

Den stöder en maximal upplösning på 1080p i HDTV.

Kan jag använda denna fördelare med kompositsignaler?

Ja, den stöder kompositsignaler (YCbCr) via samma RCA-kontakter. Se till att konfigurera källan för kompositutgång.

Hur många skärmar kan jag ansluta?

Modellen KN-AVSPLIT20 gör det möjligt att ansluta 4 skärmar samtidigt via dess 4 utgångar (var och en med 6 RCA-uttag).

Behöver fördelaren extern strömförsörjning?

Ja, den måste försörjas med den medföljande nätadaptern (9 V DC, 0,3 A). Anslut den till strömkontakten på baksidan.

Kan jag montera fördelaren i ett skåp?

Ja, den är designad för montering i skåp (monterbar i serie). Kontakterna sitter på baksidan för enkel kabeldragning.

Vad gör jag om bilden inte visas på en skärm?

Kontrollera RCA-anslutningarna, se till att enheten är påslagen och att källan skickar en signal. Testa med en annan kabel eller skärm. Strömindikatorn ska vara tänd.

Hur rengör jag enheten?

Använd en torr, mjuk trasa. Använd aldrig lösningsmedel, alkohol eller slipande rengöringsmedel som kan skada metallhöljet.

Är fördelaren kompatibel med stereoljud?

Ja, den överför analog stereoljudsignal (vänster och höger kanal) samtidigt med komponentvideo.

Vad gör jag vid fel eller elektriskt problem?

Koppla omedelbart bort enheten från elnätet. Öppna den inte; kontakta en kvalificerad tekniker för reparation. Garantin upphör vid obehörig öppning.

BRUKSANVISNING KNAVSPLIT20 KONIG

Dessa 4/8-portar komponent videosplitter tillåter dig dela med a YPbPr(komponent) signal, såväl som motsvarande ljudflöde från en enda videokälla på upp till åtta visningar, medan den behåller strålande högdefinierad kvalitet.

Med stöd för både standard definition (komposit, YCbCr med RCA ljud) och HDTV (komponent) signaler, erbjuder denna mångsidiga komponent videosplitter en skalbar lösning för i princip varje applikation som kräver högkvalitativ video och ljudsignalers uppdelning. En kompakt, rumsparande lösning, med 8-portar komponent videosplitter och monterbar ram, med alla anslutningar placerade på baksidan av panelen för enkel åtkomst.

II. Funktioner:

• Distribuerar en komponent videosignal till 4/8 visningar utan någon nedbrytning av signal
  • Stöder analogt stereoljud
• Stöder både standard definition (komposit, YCbCr) och HDTV (YPbPr) videosignaler
• Distribuerar en komponent video och ljud och högdefinierad visning
• Bra användning av digitalsignaler, presentationer, mässor, konferenser, detaljhandel och applikationer för underhållning
• Komposit (3RCA) stöd
• Kedjekopplande

Nummer	Modell	Funktioner
1	Ström	Strömbryta
2	Ingång RCA	jack
3	Utgång RCA jack Utgång ljud- och videoenhet
4	Ström DC jack Extern ström

ngång ljud- och videoenhet

V. Installation:

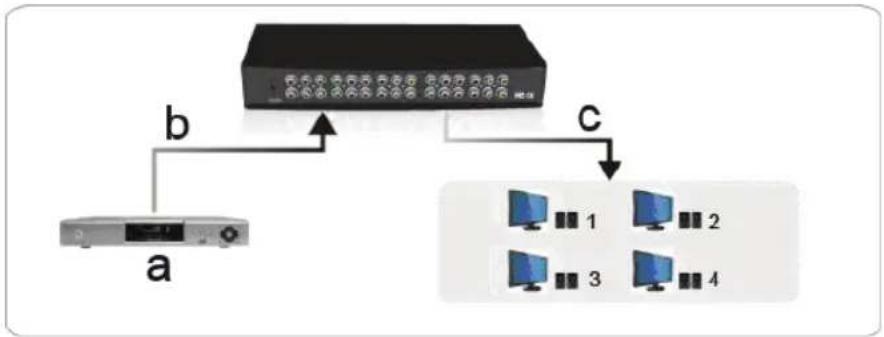

4 Portar component AV splitter applikation

a. Valfri AV komposit signalkälla
b. Insignal
c. Utsignal


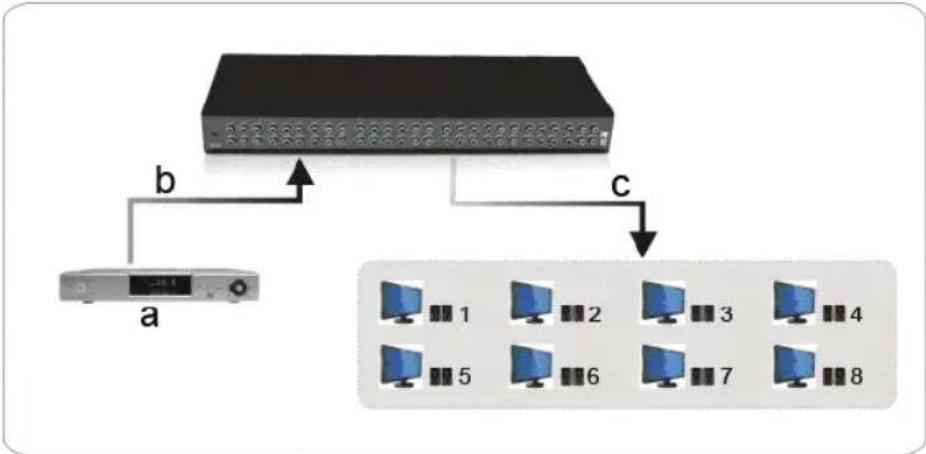

8 Portar komponent AV splitter applikation (Ram-monterad)

a. Valfri AV YpbPr (komponent) signalkälla b. Insignal c. Utsignal

VI. Förpackningens innehåll:

• 4 eller 8 portar splitter
- Nätadapter
- Manual

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande. Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana. Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
