HASZNÁLATI ÚTMUTATÓ KNAVSPLIT20 KONIG

4 vagy 8 portos komponens jelosztó

KÄYTTÖOHJE (s. 23)

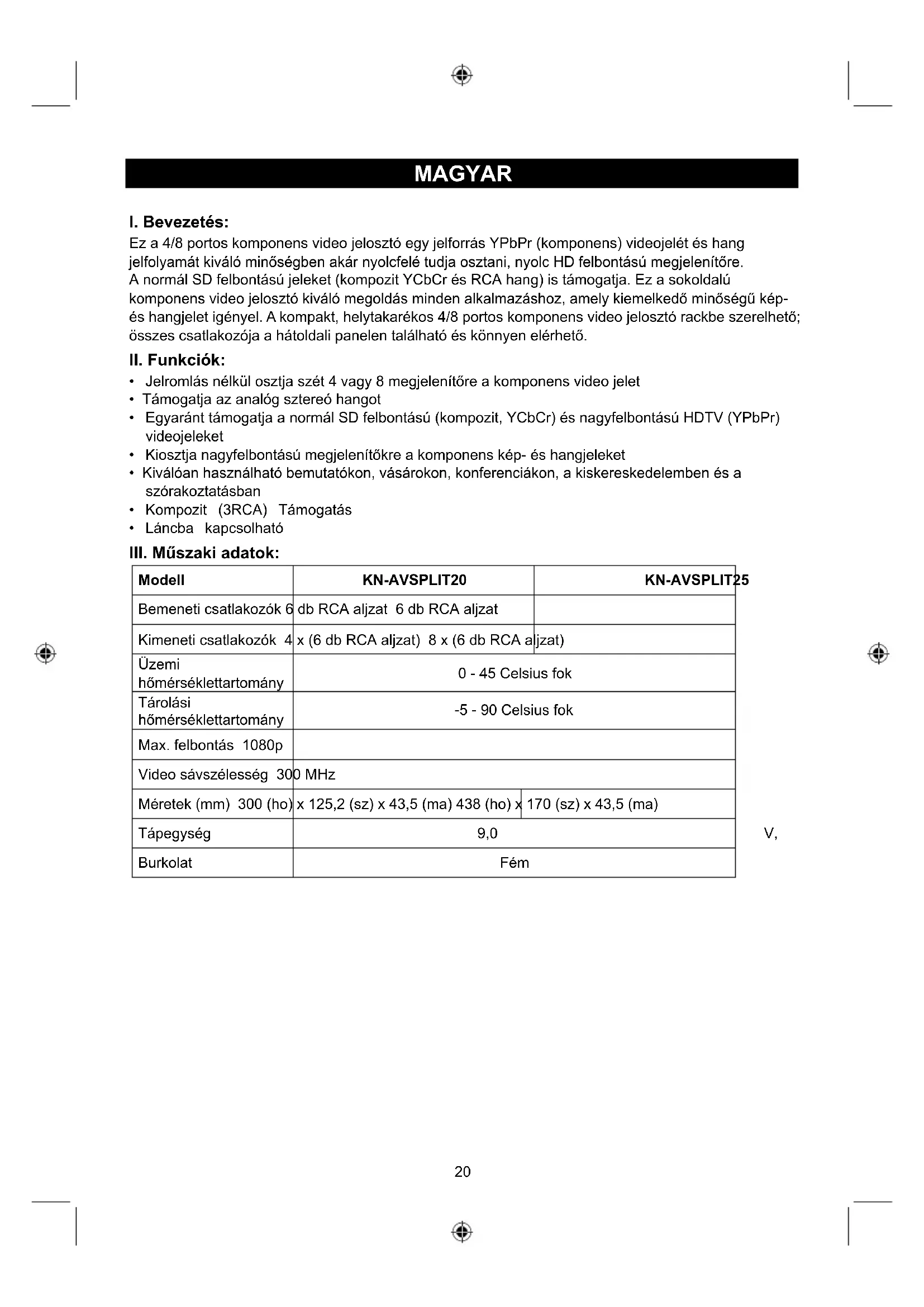

Ez a 4/8 portos komponens video jelosztó egy jelforrás YPbPr (komponens) videojelét és hang jelfolyamát kiváló minőségben akár nyolcfelé tudja osztani, nyolc HD felbontású megjelenítőre.

A normal SD felbontású jeleket (kompozit YCbCr és RCA hang) is támogatja. Ez a sokoldalú komponens video jelosztó kiváló megoldás minden alkalmazáshoz, amely kiemelkedő minőségű kép- és hangjelet igényel. A kompakt, helytakarékos 4/8 portos komponens video jelosztó rackbe szerelhető; összes csatlakozója a hátoldali panelen található és könnyen elérhető.

II. Funkciók:

• Jelromlás nélkül osztja szét 4 vagy 8 megjelenítőre a komponens video jelet
  • Támogatja az analóg sztereó hangot
• Egyaránt támogatja a normal SD felbontású (kompozit, YCbCr) és nagyfelbontású HDTV (YPbPr) videojeleket
• Kiosztja nagyfelbontású megjelenítőkre a komponens kép- és hangjeleket
• Kiválóan használható bemutatókon, vásárokon, konferenciákon, a kiskereskedelemben és a szórakoztatásban
  • Kompozit (3RCA) Támogatás
  • Láncba kapcsolható

III. Müszaki adatok:

Modell	KN-AVSPLIT20		KN-AVSPLIT25
Bemeneti csatlakozók 6	db RCA aljzat 6 db RCA aljzat
Kimeneti csatlakozók 4	x (6 db RCA aljzat) 8 x (6 db RCA aljzat)
Üzemihőmérséklettartomány	0 - 45 Celsius fok
Tárolásihőmérséklettartomány	-5 - 90 Celsius fok
Max. felbontás 1080p
Video sávszélesség 300 MHz
Méretek (mm) 300 (ho)	x 125,2 (sz) x 43,5 (ma) 438 (ho) x		170 (sz) x 43,5 (ma)
Tápegység	9,0
Burkolat	Fém

V,

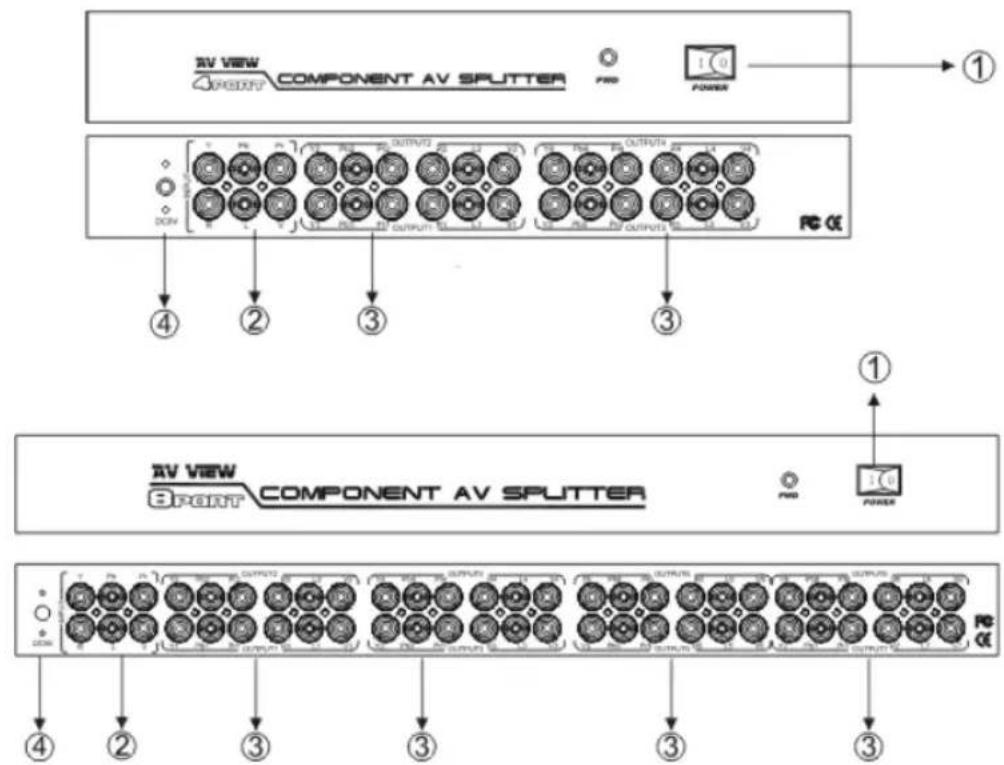

IV. Csatlakozók és kezelőszervek:

AV VIEW COMPONENT AV SPLITTER PRO POWER ① DCN ④ ② ③ ③ ① AV VIEW COMPONENT AV SPLITTER PRO POWER ④ ② ③ ③ ③ ③

Szám	Modell	Funkció
1	Ki-be kapcsoló	Főkapcsoló
2	Bemeneti RCA aljzat	Bemenőoldali hang- és képjel csatlakozó
3	Kimeneti RCA aljzat	Kimenőoldali hang- és képjel csatlakozó
4	Tápfeszültség bemenet	Külső tápfeszültség

V. Bekötés:

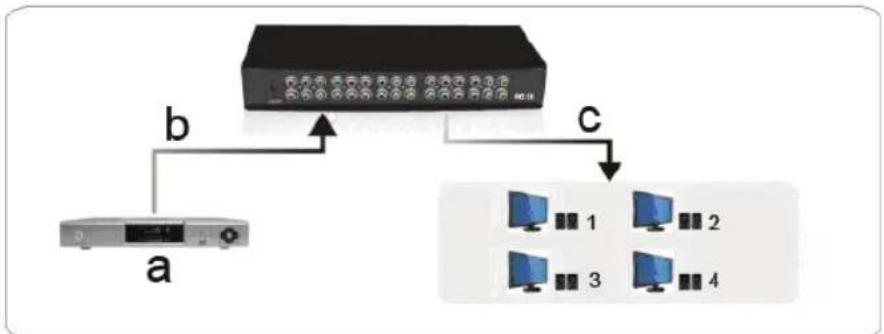

4 portos komponens AV jelosztó

a. Tetszőleges kompozit AV jelforrás
b. Bemenőjel
c. Kimenőjel


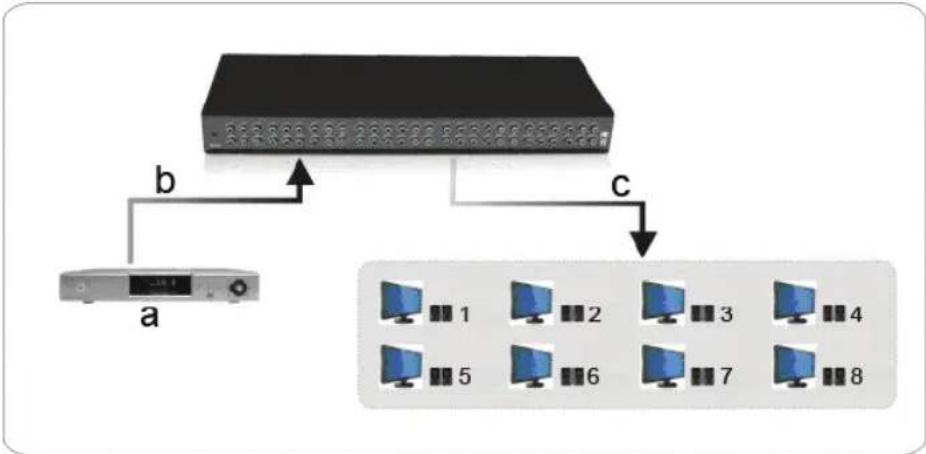

8 portos komponens AV jelosztó (rack szekrénybe szerelve)

a. Tetszőleges YPbPr (komponens) AV jelforrás
b. Bemenőjel
c. Kimenőjel

VI. A csomag tartalma:

• 4 vagy 8 portos jelosztó
• Hálózati tápegység
- Kézikönyv

Biztonsági óvintézkedések:

VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE! NE NYISSA FELI

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
