| Tuotetyyppi | AV-komponenttijakaja |
| Merkki | KONIG |
| Malli | KN-AVSPLIT20 |
| Lähtöporttien lukumäärä | 4 |
| Tuloliittimet | 6 x RCA-liitin (Y, Pb, Pr, audio L, audio R) |
| Lähtöliittimet | 4 x (6 x RCA-liitin) eli 24 RCA-liitintä |
| Maksimiresoluutio | 1080p |
| Videokaistanleveys | 300 MHz |
| Virtalähde | 9 V DC, 0,3 A verkkolaite |
| Mitat (L x S x K) | 300 x 125,2 x 43,5 mm |
| Kotelon materiaali | Metalli |
| Käyttölämpötila | 0 - 45 °C |
| Säilytyslämpötila | -5 - 90 °C |
| Päätoiminnot | Jakaa komponenttivideosignaalit (YPbPr) ja stereoäänen 4 näytölle laadun heikkenemättä; tukee komposiittisignaaleja (YCbCr) ja HDTV:tä |
| Sovellukset | Kotiteatteri, esitykset, konferenssit, digitaalinen mainonta |
| Huolto | Puhdista kuivalla liinalla; älä käytä liuottimia tai hankausaineita |
| Turvallisuus | Älä avaa laitetta; irrota virtajohdosta ongelmatilanteissa; älä altista vedelle tai kosteudelle |
| Pakkauksen sisältö | Jakaja, verkkolaite, käyttöopas |
| Takuu | Takuu raukeaa, jos laitetta muutetaan tai käytetään väärin |
| Asennus | Sarja-asennettava (kaappiin) |
Usein kysytyt kysymykset - KNAVSPLIT20 KONIG
Käyttäjien kysymyksiä aiheesta KNAVSPLIT20 KONIG
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Jakaja PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi KNAVSPLIT20 - KONIG ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. KNAVSPLIT20 merkiltä KONIG.
KÄYTTÖOHJE KNAVSPLIT20 KONIG
4/8-porttinen komposiittijakaja
BRUKSANVISNING (s. 26)
4 eller 8 portar komponent splitter
NÁVOD K POUŽITÍ (s. 29)
BRUGERVEJLEDNING (s. 38)
4 eller 8 port Component Splitter
VEILEDNING (s. 41)
4-eller 8-ports kompositt splitter
ENGLISH
I. Introduction:
Tämän laitteen avulla voit jakaa YpbPr (komponentti) -signaalin sekä vastaavan audiosignaalin yhdestä videolähteestä jopa kahdeksalle näytölle upealla HD-laadulla.
Monipuolinen laite tukee sekä tavanomaista tarkkuutta (komposiitti, YcbCr RCA-äänisignaalilla) sekä HDTV (komponentti) -signaaleja tarjoten muokattavan ratkaisun melkeinpä mihin tahansa käyttöön, jossa vaaditaan korkealuokkaista videoj ja äänen jakamista. Kompakti ja tilaa säästävä ratkaisu.
8-porttinen jakaja voidaan asentaa telineeseen ja laitteen kaikki liittimet sijaitsevat helppopääsyisesti takana.
II. Ominaisuudet:
- Jakaa komponenttivideosignaalia 4/8 näyttöön ilman signaalin heikentymistä
- Tukee analogista stereoäänentoistoa
- Tukee sekä normaalia tarkkuutta (komposiitti, YcbCr) ja HDTV (YpbPr) -videota
- Jakaa komponettivideota ja -ääntä HD-näyttöihin
- Sopii erinomaisesti digitaalisiin esityksiin, näyttelyihin, konferensseihin sekä myynti- ja viihdekäyttöön
• Komposiitti (3RCA) -tuki
• Daisy Chain -yhteensopiva
III. Tekniset tiedot:
| Malli | KN-AVSPLIT20 | KN-AVSPLIT25 |
| Tuloliitin sivussa 6 x RCA-liitin | 6 x RCA-liitin | |
| Lähtöliitin sivussa 4 x (6 x RCA-liitin) | 8 x (6 x RCA-liitin) | |
| Käyttölämpötila | 0–45 | |
| Säilytyslämpötila | -5–90 | |
| Maks. resoluutio 1080p | ||
| Videon kaistaleveys 300 MHz | ||
| Mitat (mm) 300(p) x 125,2(l) x 43,5(k) | 438(p) x 170(l) x 43,5(k) | |
| Virta-adapteri | DC 9.0 V 0.3 A | |
| Kotelo | Metalli | |

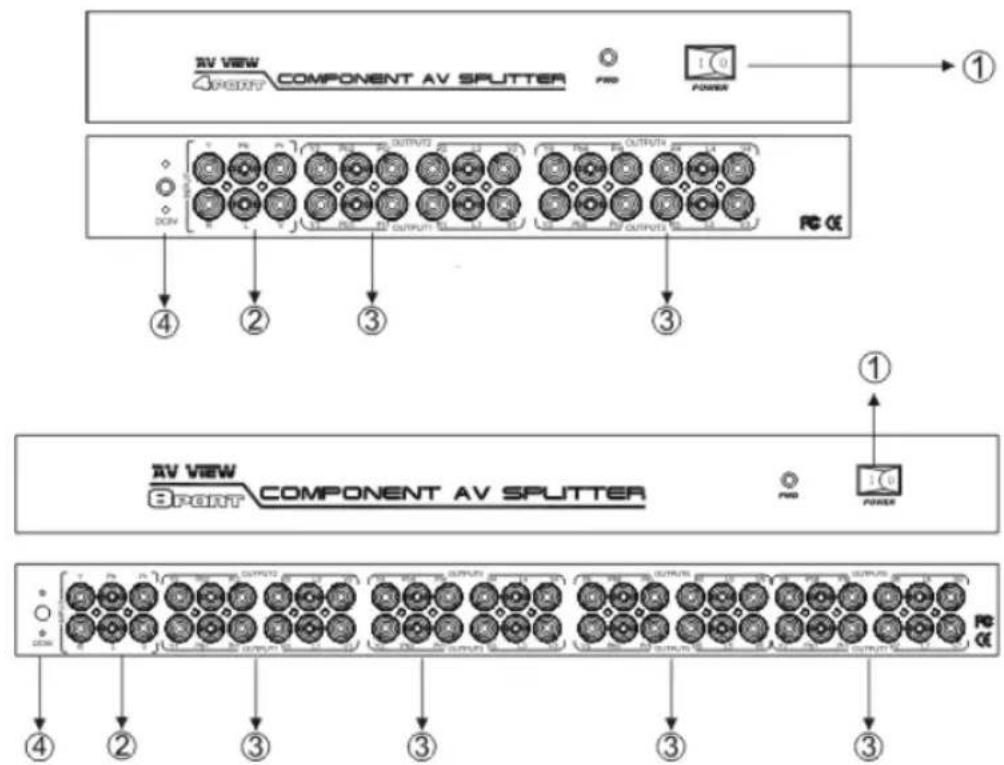

IV. Liitännät:
| Numero | Malli | Tarkoitus |
| 1 | Virta | Virtakytkin |
| 2 RCA-tuloliitin Audion ja videoon tulosignaali | ||
| 3 RCA-lähtöliitin Audion ja videoon lähtösignaali | ||
| 4 | Virtaliitin | Ulkoinen |
V. Asennus:

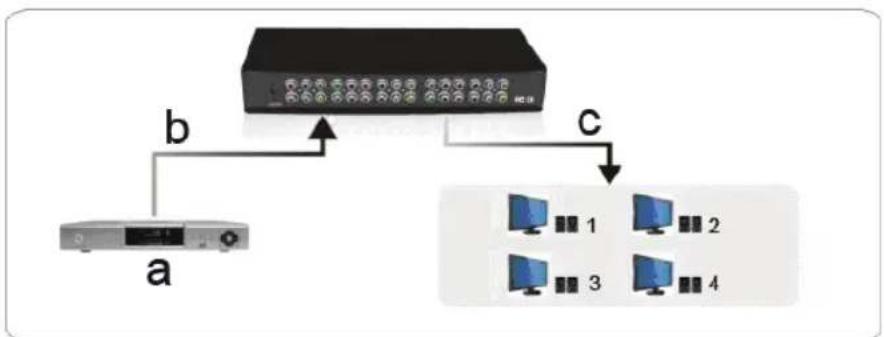

4-porttinen AV-jakaja
A. Mikä tahansa
AV-komposiittisignaalin
lähde
b. Tulosignaali
c. Lähtösignaali


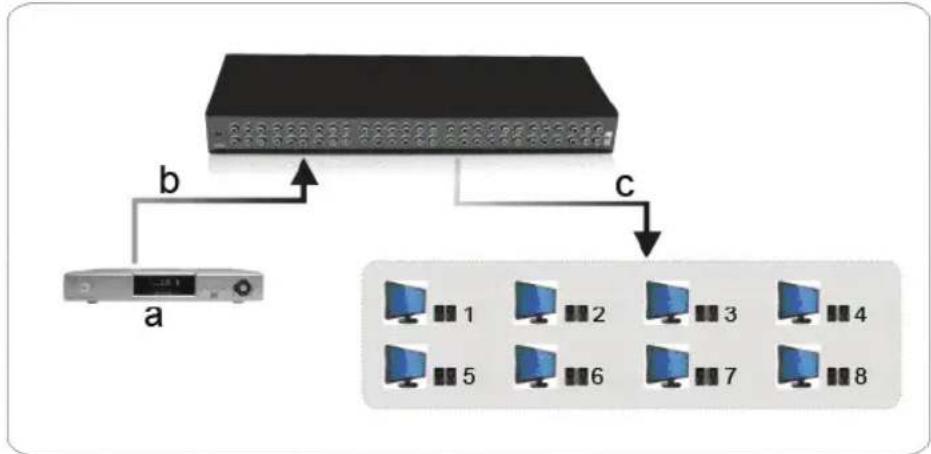

8-porttinen AV-jakaja (telineellä)
a. Mikä tahansa AV YPbPr (komponentti)-signaalin lähde b. Tulosignaali c. Lähtösignaali
VI. Pakkauksen sisältö:
• 4/8-porttinen jakaja
- Virta-adapteri
- Käyttöohje
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina. Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.
Huomio:
Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
