Produkttyp	AV-Komponentenverteiler
Marke	KONIG
Modell	KN-AVSPLIT20
Anzahl der Ausgangsports	4
Eingangsanschlüsse	6 x RCA-Anschluss (Y, Pb, Pr, Audio L, Audio R)
Ausgangsanschlüsse	4 x (6 x RCA-Anschluss) also 24 RCA-Buchsen
Maximale Auflösung	1080p
Videobandbreite	300 MHz
Stromversorgung	Netzteil 9 V DC, 0,3 A
Abmessungen (L x B x H)	300 x 125,2 x 43,5 mm
Gehäusematerial	Metall
Betriebstemperaturbereich	0 bis 45 °C
Lagertemperaturbereich	-5 bis 90 °C
Hauptfunktionen	Verteilt Komponentenvideosignale (YPbPr) und Stereo-Audio auf 4 Bildschirme ohne Qualitätsverlust; unterstützt Composite-Signale (YCbCr) und HDTV
Anwendungen	Heimkino, Präsentationen, Konferenzen, Digital Signage
Wartung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Gerät nicht öffnen; bei Problemen vom Netz trennen; nicht Wasser oder Feuchtigkeit aussetzen
Packungsinhalt	Verteiler, Netzteil, Benutzerhandbuch
Garantie	Garantie erlischt bei Änderungen oder unsachgemäßer Verwendung
Montage	Serienmäßig einbaubar (im Rack)

Häufig gestellte Fragen - KNAVSPLIT20 KONIG

Wie schließe ich den Verteiler KN-AVSPLIT20 an?

Schließen Sie die AV-Quelle (DVD-Player usw.) mit RCA-Kabeln (Y, Pb, Pr und Audio L/R) an den Eingang an. Verbinden Sie die Ausgänge mit den Bildschirmen. Schließen Sie das Netzteil an und schalten Sie das Gerät ein.

Welche maximale Auflösung unterstützt der KNAVSPLIT20?

Er unterstützt eine maximale Auflösung von 1080p in HDTV-High-Definition.

Kann ich diesen Verteiler mit Composite-Signalen verwenden?

Ja, er unterstützt Composite-Signale (YCbCr) über dieselben RCA-Anschlüsse. Stellen Sie sicher, dass die Quelle auf Composite-Ausgang eingestellt ist.

Wie viele Bildschirme kann ich anschließen?

Das Modell KN-AVSPLIT20 ermöglicht den gleichzeitigen Anschluss von 4 Bildschirmen über seine 4 Ausgänge (jeweils mit 6 RCA-Buchsen).

Benötigt der Verteiler eine externe Stromversorgung?

Ja, er muss mit dem mitgelieferten Netzteil (9 V DC, 0,3 A) versorgt werden. Schließen Sie es an den Netzanschluss auf der Rückseite an.

Kann ich den Verteiler im Rack montieren?

Ja, er ist für die Rackmontage (serienmäßig einbaubar) ausgelegt. Die Anschlüsse befinden sich auf der Rückseite, um die Verkabelung zu erleichtern.

Was tun, wenn auf einem Bildschirm kein Bild angezeigt wird?

Überprüfen Sie die RCA-Verbindungen, stellen Sie sicher, dass das Gerät eingeschaltet ist und die Quelle ein Signal sendet. Testen Sie mit einem anderen Kabel oder Bildschirm. Die Betriebsanzeige sollte leuchten.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die das Metallgehäuse beschädigen könnten.

Ist der Verteiler mit Stereo-Ton kompatibel?

Ja, er überträgt das analoge Stereo-Audiosignal (linker und rechter Kanal) gleichzeitig mit dem Komponentenvideo.

Was tun bei Ausfall oder elektrischem Problem?

Trennen Sie das Gerät sofort vom Netz. Öffnen Sie es nicht; wenden Sie sich für Reparaturen an einen qualifizierten Techniker. Die Garantie erlischt bei unbefugtem Öffnen.

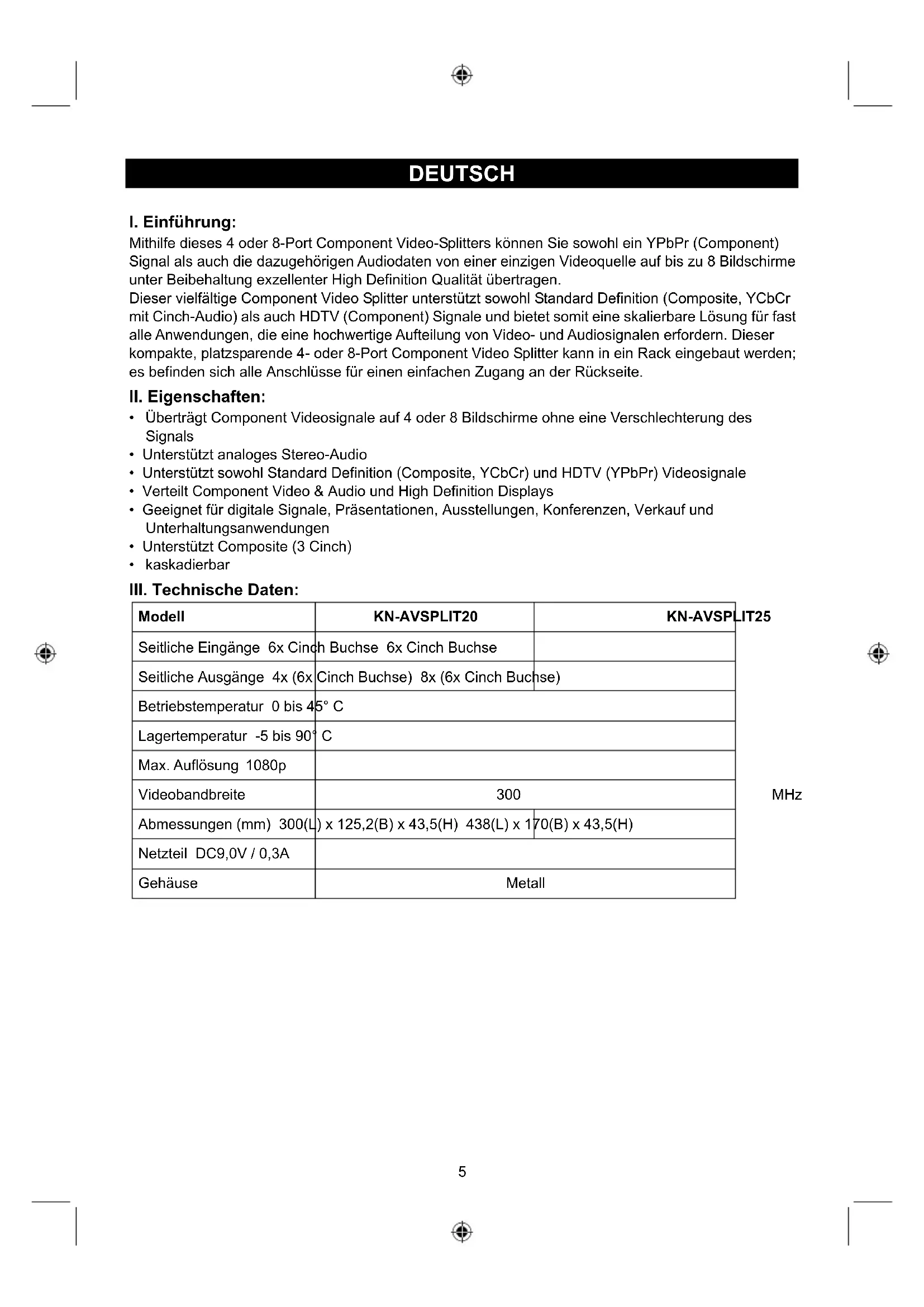

BEDIENUNGSANLEITUNG KNAVSPLIT20 KONIG

Mithilfe dieses 4 oder 8-Port Component Video-Splitters können Sie sowohl ein YPbPr (Component) Signal als auch die dazugehörigen Audiodaten von einer einzigen Videoquelle auf bis zu 8 Bildschirme unter Beibehaltung exzellenter High Definition Qualität übertragen.

Dieser vielfältige Component Video Splitter unterstützt sowohl Standard Definition (Composite, YCbCr mit Cinch-Audio) als auch HDTV (Component) Signale und bietet somit eine skalierbare Lösung für fast alle Anwendungen, die eine hochwertige Aufteilung von Video- und Audiosignalen erfordern. Dieser kompakte, platzsparende 4- oder 8-Port Component Video Splitter kann in ein Rack eingebaut werden; es befinden sich alle Anschlüsse für einen einfachen Zugang an der Rückseite.

II. Eigenschaften:

• Überträgt Component Videosignale auf 4 oder 8 Bildschirme ohne eine Verschlechterung des Signals
• Unterstützt analoges Stereo-Audio
• Unterstützt sowohl Standard Definition (Composite, YCbCr) und HDTV (YPbPr) Videosignale
• Verteilt Component Video & Audio und High Definition Displays
• Geeignet für digitale Signale, Präsentationen, Ausstellungen, Konferenzen, Verkauf und Unterhaltungsanwendungen
• Unterstützt Composite (3 Cinch)
• kaskadierbar

III. Technische Daten:

Modell	KN-AVSPLIT20	KN-AVSPLIT25
Seitliche Eingänge 6x Cinch	Buchse 6x Cinch Buchse
Seitliche Ausgänge 4x (6x	Cinch Buchse) 8x (6x Cinch Buchse)
Betriebstemperatur 0 bis 45°C
Lagertemperatur -5 bis 90°C
Max. Auflösung 1080p
Videobandbreite	300
Abmessungen (mm) 300(L) x 125,2(B) x 43,5(H) 438(L) x 170(B) x 43,5(H)
Netzteil DC9,0V / 0,3A
Gehäuse	Metall

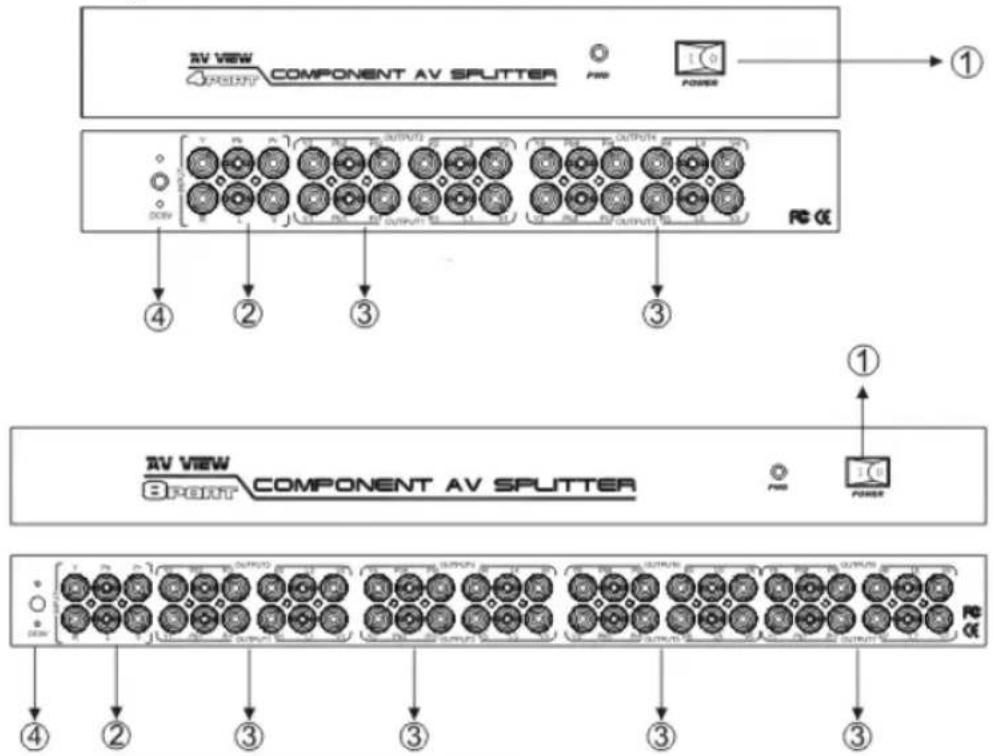

IV. Anschlüsse:

Nummer	Modell	Funktion
1	Ein/Aus Schalter	Ein-/Ausschalten
2 Cinch Eingang Eingang für Audio- / Videogeräte
3 Cinch Ausgang Ausgang für Audio- / Videogeräte
4	Netzteilbuchse	Externe Stromversorgung

V. Installation:

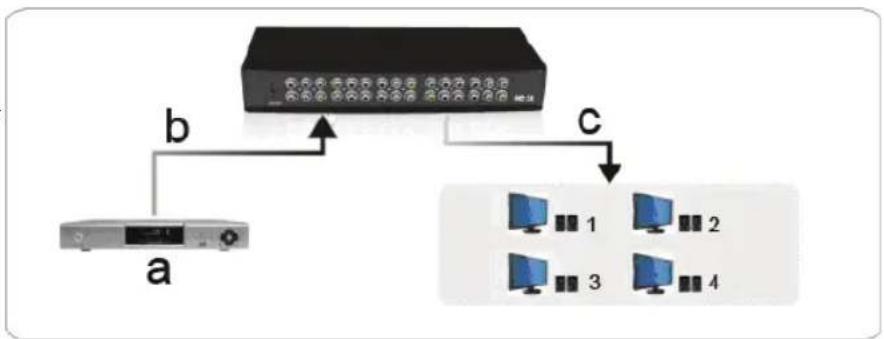

Anwendung als 4-Port Component AV Splitter

a. Jede AV Composite-Signalquelle

b. Eingangssignal

c. Ausgangssignal


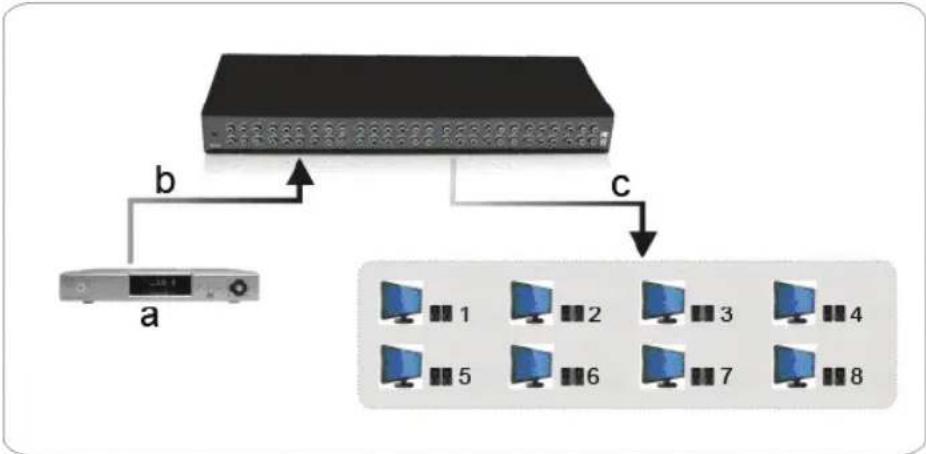

Anwendung als 8-Port Component AV Splitter (Rackeinbau)

a. Jede AV YpbPr (Komponente)
Signalquelle
b. Eingangssignal
c. Ausgangssignal

VI. Verpackungsinhalt:

• 4-oder 8-Port Splitter
- Netzteil
• Benutzerhandbuch

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

FRANÇAIS

I. Introduction :

III. Specifikationer:

Modell	KN-AVSPLIT20	KN-AVSPLIT25
Ingång till sidokontakt 6 x RCA jack 6 x RCA jack
Utgång till sidokontakt 4 x (6 x RCA jack) 8 x (6 x RCA jack)
Driftstemperatur 0 - 45 grader (Celsius)
Lagringstemperatur -5 - 90 grader (Celsius)
Max. Upplösning 1080p
Video bandbredd: 300Mhz
Mått (mm) 300(L) x 125,2(B) x 43,5(H) 438(L) x 170(B) x 43,5(H)
Nätadapter	DC 9,0 V 0,3A
Kåpa	Metallhölje

IV. Anslutningar:

III. Specifikationer:

Model	KN-AVSPLIT20	KN-AVSPLIT25
Input side Forbindelse 6 x RCA stik 6 x RCA stik
Output side Forbindelse 4 x (6 x RCA stik) 8 x (6 x RCA stik)
Driftstemperatur 0 - 45 grader (Celsius)
Opbevaringstemperatur -5 - 90 grader (Celsius)
Maks. Opløsning 1080p
Video Båndbredde 300Mhz
Dimensioner (mm) 300(L) x 125.2(W) x 43.5(H) 438(L) x 170(W) x 43.5(H)
Strømadapter	DC9.0V
Kabinet	Metalkasse

0.3A

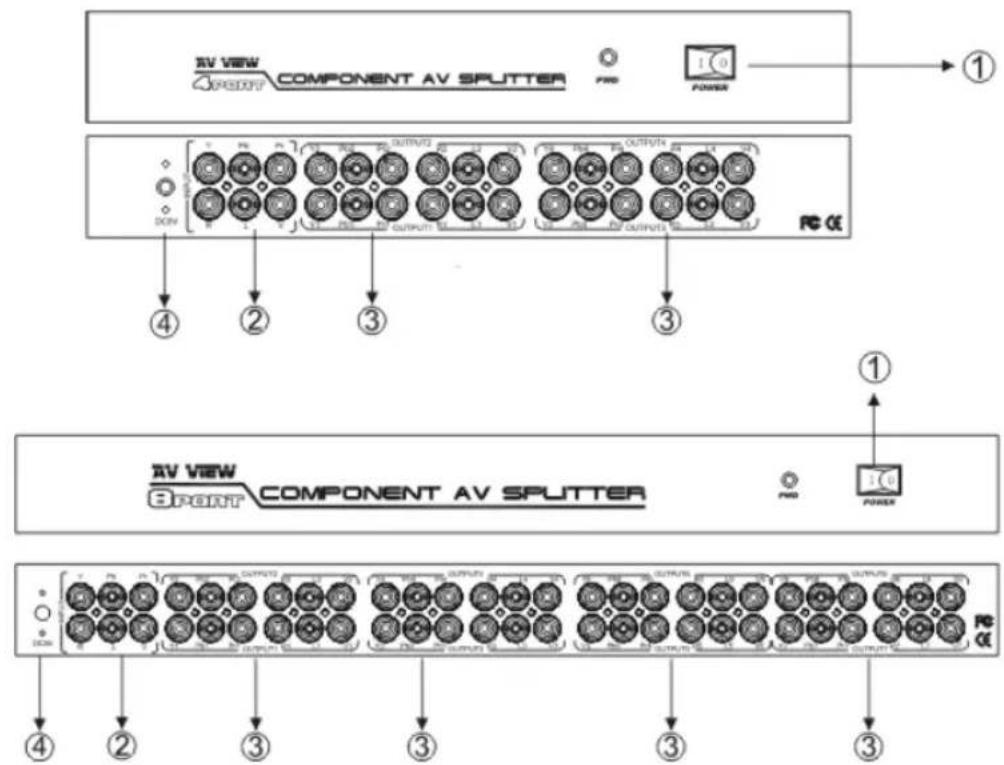

IV. Forbindelser:

Nummer	Model	Funktion
1	Strøm	Skift
2 Input RCA stik Input audio & video enhed
3 Output RCA stik Output audio & video enhed
4	Strømstik	Ekstern

strøm

strøm

V. Installation:

4 Port Component AV Splitter Applikation

a. En hvilken som helst AV composite signalkilde
b. Input signal
c. Output signal

8 Port Component AV Splitter Applikation (Monteret på stativ)

a. En hvilken som helst AV YPbPr (component) signalkilde b. Input signal c. Output signal
