| Produkttyp | AV Composite-Verteiler (Audio/Video) |
| Marke | Konig |
| Modell | KNAVSPLIT15 |
| Anzahl der Ausgangsports | 8 Ports (jeder Port: 3 x RCA für Audio L/R und Composite-Video) |
| Eingangsanschlüsse | 3 x RCA (Audio L/R + Composite-Video) |
| Ausgangsanschlüsse | 8 x (3 x RCA) |
| Maximale Auflösung | 1080i |
| Videobandbreite | 250 MHz |
| Betriebstemperatur | 0 - 45 °C |
| Lagertemperatur | -5 - 90 °C |
| Stromversorgung | Netzadapter 9 V 0,3 A DC |
| Abmessungen (L x B x H) | 300 x 125,2 x 43,5 mm |
| Gehäusematerial | Metall |
| Ein/Aus-Schalter | Ja, an der Vorderseite |
| Hauptfunktionen | Verteilt Composite-Video und analoges Stereo-Audio an bis zu 8 Bildschirme ohne Qualitätsverlust |
| Unterstützte Signaltypen | Standard-Composite-Video, analoges Stereo-Audio |
| Typische Anwendungen | Präsentationen, Konferenzen, Messen, Unterhaltung |
| Pflege und Reinigung | Nur mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden. |
| Sicherheit | Gerät nicht öffnen. Bei Problemen vom Netz trennen. Wasser und Feuchtigkeit vermeiden. |
| Lieferumfang | Verteiler, Netzadapter, Benutzerhandbuch |
| Garantie | Keine Garantie bei Veränderung oder unsachgemäßer Verwendung |
Häufig gestellte Fragen - KNAVSPLIT15 KONIG
Benutzerfragen zu KNAVSPLIT15 KONIG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Verteiler kostenlos im PDF-Format! Finden Sie Ihr Handbuch KNAVSPLIT15 - KONIG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KNAVSPLIT15 von der Marke KONIG.
BEDIENUNGSANLEITUNG KNAVSPLIT15 KONIG
Mithilfe these 4/8-Port Composite Video Splitters können Sie sowohl ein Signal als auch die entsprechenden Audiodaten von einer einzigen Videoquelle auf bis zu 8 Bildschirme mit High Definition Qualität übertragen.
Dieser vielfältige Composite Video Splitter unterstützt Standard Definition Signale und bietet somit eine Lösung für alle Anwendungen, die hochwertige Video- und Audiosignale voraussetzen. Diese kompakte,platzsparende 4/8-Port Composite Video Splitter wird für einen bequemen Zugriff mit allen Anschlüssen an der Rückseite angebracht.
II. Eigenschaften:
- Überträgt Composite Videosignale auf 4 oder 8 Bildschirme ohne eine Verschlechterung des Signals
- Unterstütz analoges Stereo-Audio
- Unterstutz Standard Definition Videosignale
- Überträgt Composite Video & Audio und High Definition Anzeigen
- Geeignet für analoge Signale, Präsentationen, Ausstellungen, Konferenzen, Verkauf und Unterhaltungsanwendungen
III. Technische Daten:
| Modell | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Seitliche Eingänge 3 x RCA Buchse 3 x RCA Buchse | ||
| Seitliche Ausgänge 4 x (3 x RCA Buchse) 8 x (3 x RCA Buchse) | ||
| Betriebstemperatur 0 - 45 | Grad (Celsius) | |
| Lagertemperatur -5 - 90 | Grad (Celsius) | |
| Max. Auflösung 1080i | ||
| Videobandbreite | 250Mhz | |
| Abmessungen (mm) 200,5(L) x 73,8(B) x 42(H) 300(L) x 125,2(B) x 43,5(H) | ||
| Netzteil | DC9.0V | |
| Gehäuse | Metall | |
0.3A

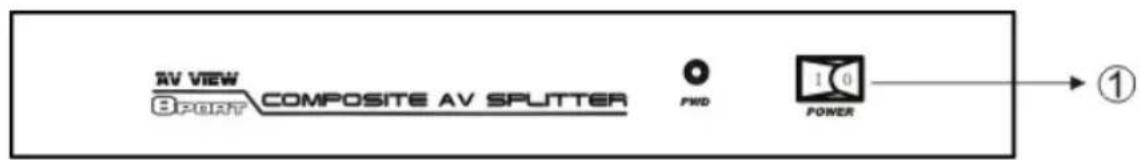

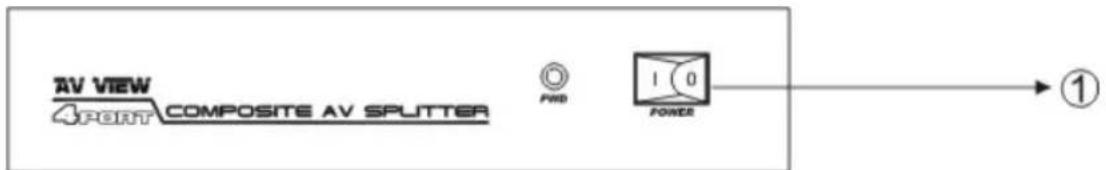

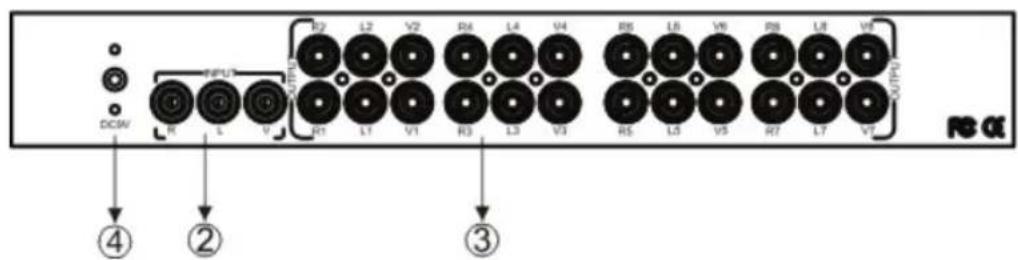

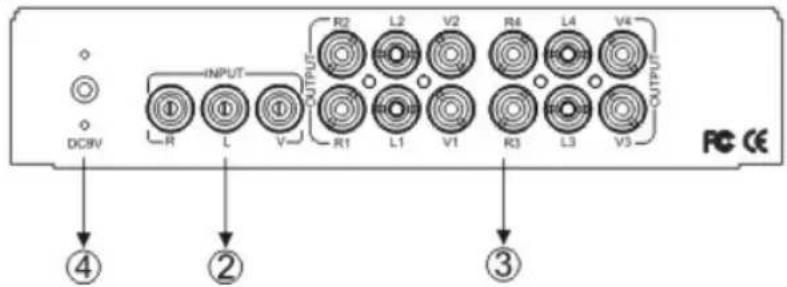

IV. Geräteansicht
| Nummer | Modell | Funktion |
| 1 | Betriebstaste | Ein-/Ausschäften |
| 2 RCA | Eingang Eingang für Audio- / Videogeräte | |
| 3 RCA | Ausgang Ausgang für Audio- / Videogeräte | |
| 4 | Ladebuchse | Externe Stromversorgung |
V. Installation:

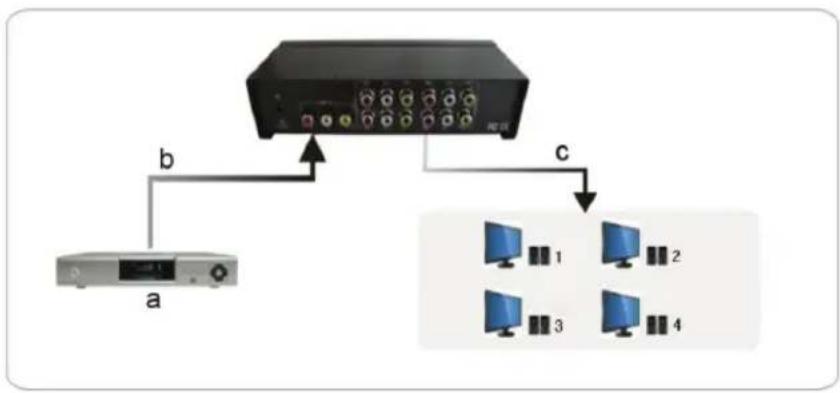

Anwendung als 4-Port Composite AV Splitter
a. Jede AV Composite-Signalquelle
b. Eingangssignal
c. Ausgangssignal

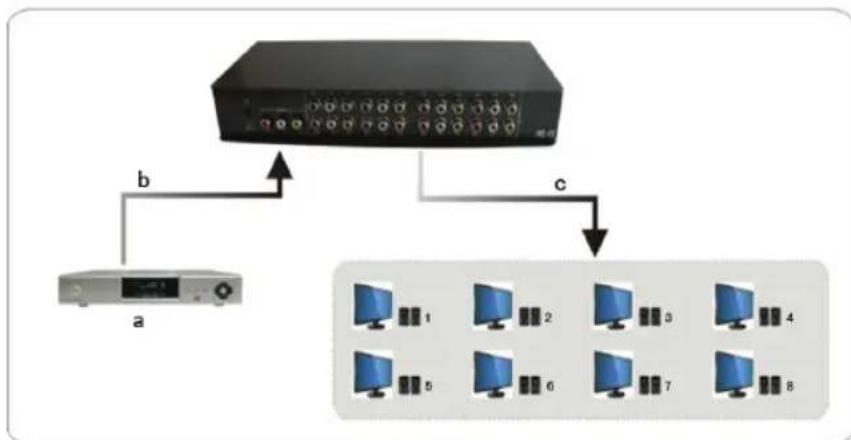

Anwendung als 8-Port Composite AV Splitter
a. Jede AV Composite-Signalquelle
b. Eingangssignal
c. Ausgangssignal
VI. Verpackungsinhalt:
4-oder 8-Port Splitter
Netzeil
Benutzerhandbuch
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
I. Introduction :
III. Specifikationer:
| Modell | KN-AVSPLIT10 | KN-AVSPLIT15 |
| Ingång till sidokontakt 3 x RCA jack 3 x RCA jack | ||
| Utgång till sidokontakt 4 x RCA jack 8 x RCA jack | ||
| Driftstemperatur 0 - 45 grader (Celsius) | ||
| Lagringtemperatur -5 - 90 | grader (Celsius) | |
| Max. Upplösning 1080i | ||
| Video bandbredd: 250Mhz | ||
| Mätt (mm) 200,5(L) x 73.8 | B) x 42(H) 300(L) x 125,2(B) x 43.5(H) | |
| Nätadapter | DC9.0V | |
| Käpa | Metalhölje | |
0.3A

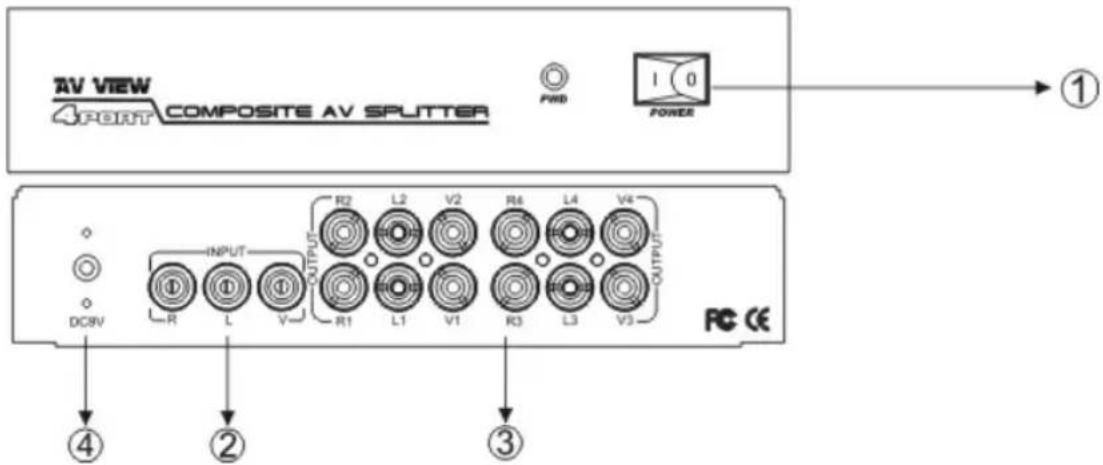

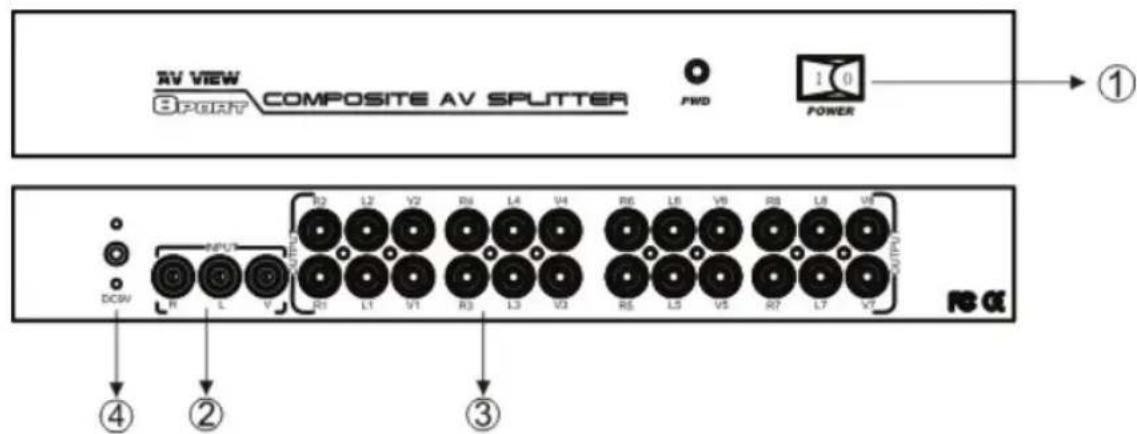

IV. Översikt av enchet
Beschreibung: 4- oder 8-Port Composite Splitter
