CMPSPLITVGA20 - Verteiler KONIG - Kostenlose Bedienungsanleitung

Produkttyp	VGA-Splitter 4 Ports
Marke	Konig
Modell	CMPSPLITVGA20
Videoeingang	1 VGA-Stecker
Videoausgänge	4 VGA-Buchsen
Maximale Auflösung	1920 x 1440
Bandbreite	250 MHz
Maximale Übertragungsdistanz	50 m
Bildschirmkompatibilität	VGA, SVGA, XGA, Multi-Sync
DDC-Kompatibilität	DDC und DDC2 an Port 1
Daisy-Chain-Verbindung	Möglich
Stromversorgung	9 V DC / 0,3 A
Gehäusematerial	Metall
Leistungsaufnahme	2,7 W max
Gewicht	Ca. 200 g
Abmessungen (L x B x H)	Ca. 10 x 6 x 2,5 cm
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	20% bis 80% RH (nicht kondensierend)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nicht öffnen. Bei Problemen Netzstecker ziehen. Wasser und Feuchtigkeit vermeiden.
Garantie	Keine Garantie bei Modifikation oder unsachgemäßer Verwendung.
Allgemeine Informationen	Entspricht CE-Normen (2004/108/EG). Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Häufig gestellte Fragen - CMPSPLITVGA20 KONIG

Was für ein VGA-Splitter ist das?

Der Konig CMPSPLITVGA20 ist ein VGA-Splitter mit 4 Ports. Er verteilt ein VGA-Signal von einer einzigen Quelle gleichzeitig an vier Bildschirme oder Projektoren.

Welche maximale Auflösung unterstützt er?

Er unterstützt eine maximale Auflösung von 1920 x 1440, was ihn kompatibel mit HD-Bildschirmen und hochauflösenden Präsentationen macht.

Was ist die empfohlene maximale Kabellänge?

Die Übertragungsdistanz kann 50 Meter zwischen Quelle und Bildschirmen ohne signifikanten Signalverlust erreichen.

Wie installiere ich den Splitter?

1. Schalten Sie alle Geräte aus. 2. Schließen Sie die VGA-Quelle (PC) an den männlichen Eingang des Splitters an. 3. Verbinden Sie die Bildschirme mit den weiblichen Ausgängen. 4. Schließen Sie das Netzteil (9 V DC) an und schalten Sie die Quelle ein. Die Betriebsanzeige leuchtet auf.

Kann ich VGA-Kabel unterschiedlicher Länge verwenden?

Ja, aber die Gesamtlänge jedes Zweigs sollte 50 m nicht überschreiten, um eine Signalverschlechterung zu vermeiden. Verwenden Sie hochwertige, abgeschirmte Kabel.

Ist der Splitter mit DDC-Bildschirmen kompatibel?

Ja, er ist kompatibel mit DDC und DDC2 am Ausgangsport Nr. 1. Dadurch kann die Quelle die Eigenschaften des an diesem Port angeschlossenen Bildschirms automatisch erkennen.

Kann ich mehrere Splitter in Daisy-Chain verbinden?

Ja, die Kaskadenschaltung ist möglich. Sie können den Ausgang eines Splitters mit dem Eingang eines zweiten verbinden, um die Anzahl der Bildschirme zu erhöhen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen des Gehäuses. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die die Oberfläche beschädigen könnten.

Was tun bei Fehlfunktion?

Trennen Sie das Gerät sofort vom Stromnetz und von anderen Geräten. Öffnen Sie es nicht: Überlassen Sie es einem qualifizierten Techniker. Überprüfen Sie die Verbindungen und die Stromversorgung, bevor Sie den Support kontaktieren.

Was deckt die Garantie ab?

Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder nicht autorisierte Modifikationen. Bewahren Sie den Kaufbeleg für etwaige Reklamationen auf.

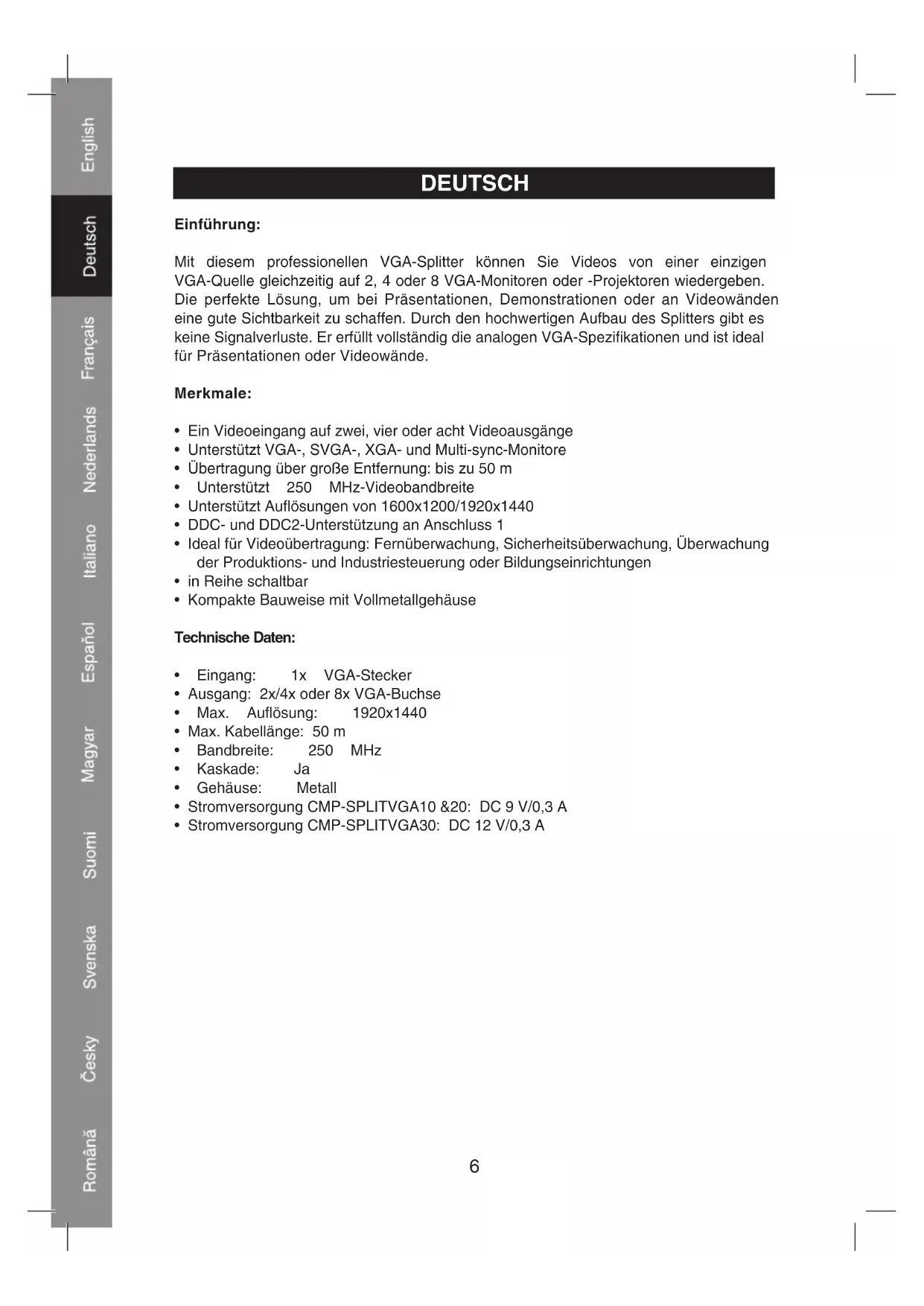

BEDIENUNGSANLEITUNG CMPSPLITVGA20 KONIG

Mit diesem professionellen VGA-Splitter können Sie Videos von einer einzigen VGA-Quelle gleichzeitig auf 2, 4 oder 8 VGA-Monitoren oder -Projektoren wiedergeben. Die perfekte Lösung, um bei Präsentationen, Demonstrationen oder an Videowänden eine gute Sichtbarkeit zu schaffen. Durch den hochwertigen Aufbau des Splitters gibt es keine Signalverluste. Er erfüllt vollständig die analogen VGA-Spezifikationen und ist ideal für Präsentationen oder Videowände.

Merkmale:

• Ein Videoeingang auf zwei, vier oder acht Videoausgänge
• Unterstützt VGA-, SVGA-, XGA- und Multi-sync-Monitore
• Übertragung über große Entfernung: bis zu 50 m
• Unterstützt 250 MHz-Videobandbreite
• Unterstützt Auflösungen von 1600x1200/1920x1440
  • DDC- und DDC2-Unterstützung an Anschluss 1
• Ideal für Videoübertragung: Fernüberwachung, Sicherheitsüberwachung, Überwachung der Produktions- und Industriesteuerung oder Bildungseinrichtungen
• in Reihe schaltbar
• Kompakte Bauweise mit Vollmetallgehäuse

Technische Daten:

• Eingang: 1x VGA-Stecker
• Ausgang: 2x/4x oder 8x VGA-Buchse
• Max. Auflösung: 1920x1440
• Max. Kabellänge: 50 m
• Bandbreite: 250 MHz
- Kaskade: Ja
• Gehäuse: Metall
• Stromversorgung CMP-SPLITVGA10 &20: DC 9 V/0,3 A
• Stromversorgung CMP-SPLITVGA30: DC 12 V/0,3 A

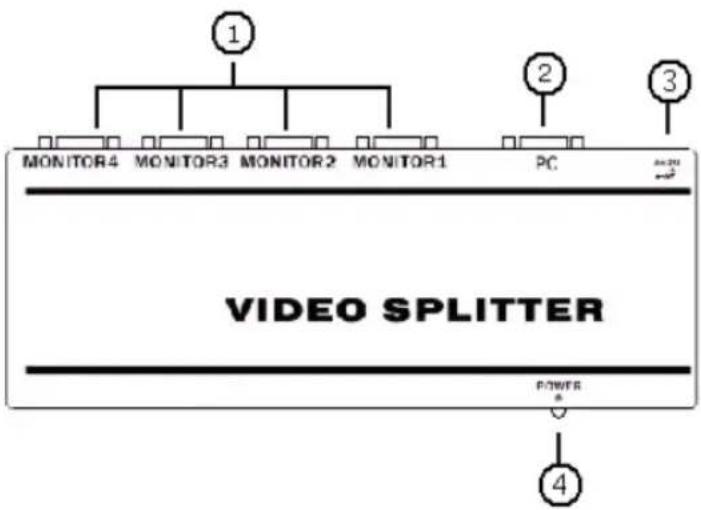

Anschlüsse:

1) VGA-Buchsenausgangsanschlüsse
2) VGA-Steckereingangsanschluss
3) Netzteilanschluss
4) Netz-LED

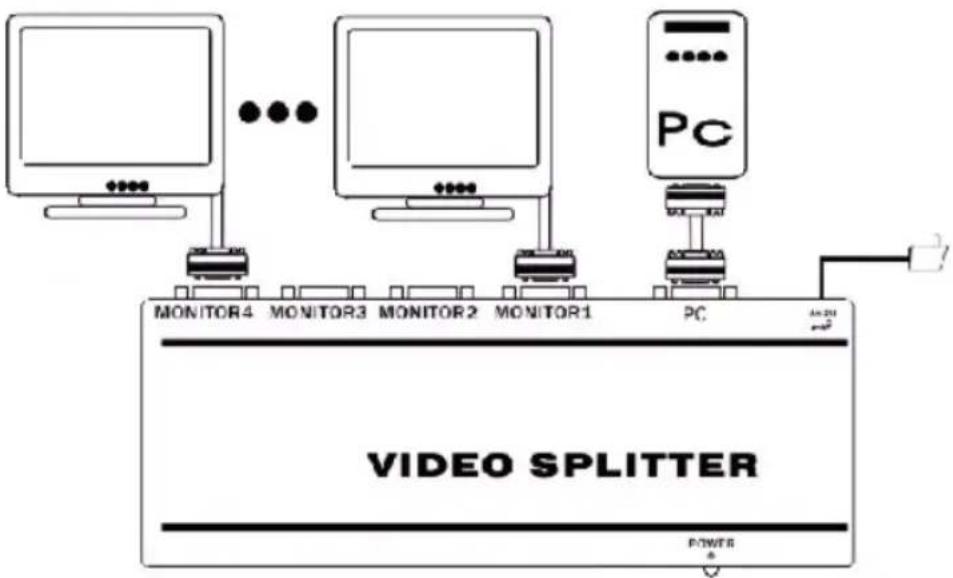

Bedienung:

Achten Sie vor der Installation bitte darauf, dass alle Geräte, die Sie anschließen möchten, ausgeschaltet sind.

• Schließen Sie die Eingangsquelle an den Splitter an.
• Schließen Sie die Monitore an die Ausgangsbuchse an der Rückseite des Splitters an.
• Schließen Sie den Netzadapter an das Netzkabel an und stecken es in die Wandsteckdose.

Konformitätserklärung

Wir,

Nedis B.V.

De Tweeling 28

erklären, dass das Produkt:

Marke: König

Modell: CMP-SPLITVGA10 / CMP-SPLITVGA20 & CMP-SPLITVGA30

Beschreibung: VGA-Splitter mit 2, 4 und 8 Anschlüssen

den folgenden Standards entspricht:

EMV: EN 55022:2006: Class B

EN 61000-3-2:2006,

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

Das Produkt erfüllt die Bestimmungen der EG Richtlinie 2004/108/EG.

's-Hertogenbosch, 1. Oktober 2008

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

Wenn eine Wartung oder eine Reparatur erforderlich ist, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, um das Risiko eines elektrischen Schlages zu verhindern. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung bei Veränderungen und Modifikationen des Produktes oder für Schäden, die aufgrund einer unsachgemäßen Anwendung des Produktes entstanden sind, übernommen werden.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass ausgediente elektrische und elektronische Produkte nicht im normalen Hausmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
