Terméktípus	4 portos VGA elosztó
Márka	Konig
Modell	CMPSPLITVGA20
Videó bemenet	1 db VGA dugós csatlakozó
Videó kimenetek	4 db VGA aljzat
Maximális felbontás	1920 x 1440
Sávszélesség	250 MHz
Maximális átviteli távolság	50 m
Képernyő kompatibilitás	VGA, SVGA, XGA, Multi-sync
DDC kompatibilitás	DDC és DDC2 az 1-es porton
Láncba kapcsolás	Lehetséges
Tápellátás	9 V egyenáram / 0,3 A
Ház anyaga	Fém
Áramfelvétel	max. 2,7 W
Súly	Körülbelül 200 g
Méretek (H x Sz x M)	Körülbelül 10 x 6 x 2,5 cm
Üzemi hőmérséklet	0°C és 40°C között
Üzemi páratartalom	20% és 80% közötti relatív páratartalom (nem lecsapódó)
Karbantartás és tisztítás	Száraz ruhával tisztítsa. Ne használjon oldószereket vagy súrolószereket.
Biztonság	Ne nyissa ki. Probléma esetén húzza ki a csatlakozót. Kerülje a vizet és a nedvességet.
Garancia	Módosítás vagy helytelen használat esetén a garancia nem érvényes.
Általános információk	Megfelel a CE szabványoknak (2004/108/EK). A dizájn és a jellemzők előzetes értesítés nélkül változhatnak.

Gyakran ismételt kérdések - CMPSPLITVGA20 KONIG

Milyen típusú VGA elosztó?

A Konig CMPSPLITVGA20 egy 4 portos VGA elosztó. Lehetővé teszi egyetlen forrásból érkező VGA jel egyidejű elosztását négy monitorra vagy projektorra.

Mekkora a maximális felbontás, amit támogat?

Maximális felbontása 1920 x 1440, így kompatibilis a HD kijelzőkkel és a nagyfelbontású prezentációkkal.

Mekkora a maximálisan ajánlott kábelhossz?

Az átviteli távolság elérheti a 50 métert a forrás és a kijelzők között jelentős jelveszteség nélkül.

Hogyan kell telepíteni az elosztót?

1. Kapcsolja ki az összes eszközt. 2. Csatlakoztassa a VGA forrást (PC-t) az elosztó dugós bemenetéhez. 3. Csatlakoztassa a kijelzőket az aljzat kimenetekhez. 4. Csatlakoztassa a hálózati adaptert (9V egyenáram) és kapcsolja be a forrást. A tápellátás jelzőfénye kigyullad.

Használhatok különböző hosszúságú VGA kábeleket?

Igen, de az egyes ágak teljes hossza nem haladhatja meg a 50 m-t a jelromlás elkerülése érdekében. Használjon jó minőségű árnyékolt kábeleket.

Az elosztó kompatibilis a DDC kijelzőkkel?

Igen, kompatibilis a DDC és DDC2 szabványokkal az 1-es kimeneti porton. Ez lehetővé teszi, hogy a forrás automatikusan felismerje az erre a portra csatlakoztatott kijelző jellemzőit.

Csatlakoztathatok több elosztót láncba?

Igen, a láncba kapcsolás lehetséges. Az egyik elosztó kimenetét csatlakoztathatja egy második bemenetéhez a kijelzők számának növelése érdekében.

Hogyan kell tisztítani a készüléket?

Használjon puha, száraz ruhát a ház letörléséhez. Soha ne használjon oldószereket, alkoholt vagy súrolószereket, amelyek károsíthatják a bevonatot.

Mit tegyek meghibásodás esetén?

Azonnal húzza ki a készüléket a hálózatból és más berendezésekből. Ne nyissa ki: bízza szakképzett technikusra. Ellenőrizze a csatlakozásokat és a tápellátást, mielőtt kapcsolatba lépne a támogatással.

Mire terjed ki a garancia?

A garancia nem terjed ki a helytelen használat vagy jogosulatlan módosítás által okozott károkra. Őrizze meg a vásárlás igazolását minden reklamációhoz.

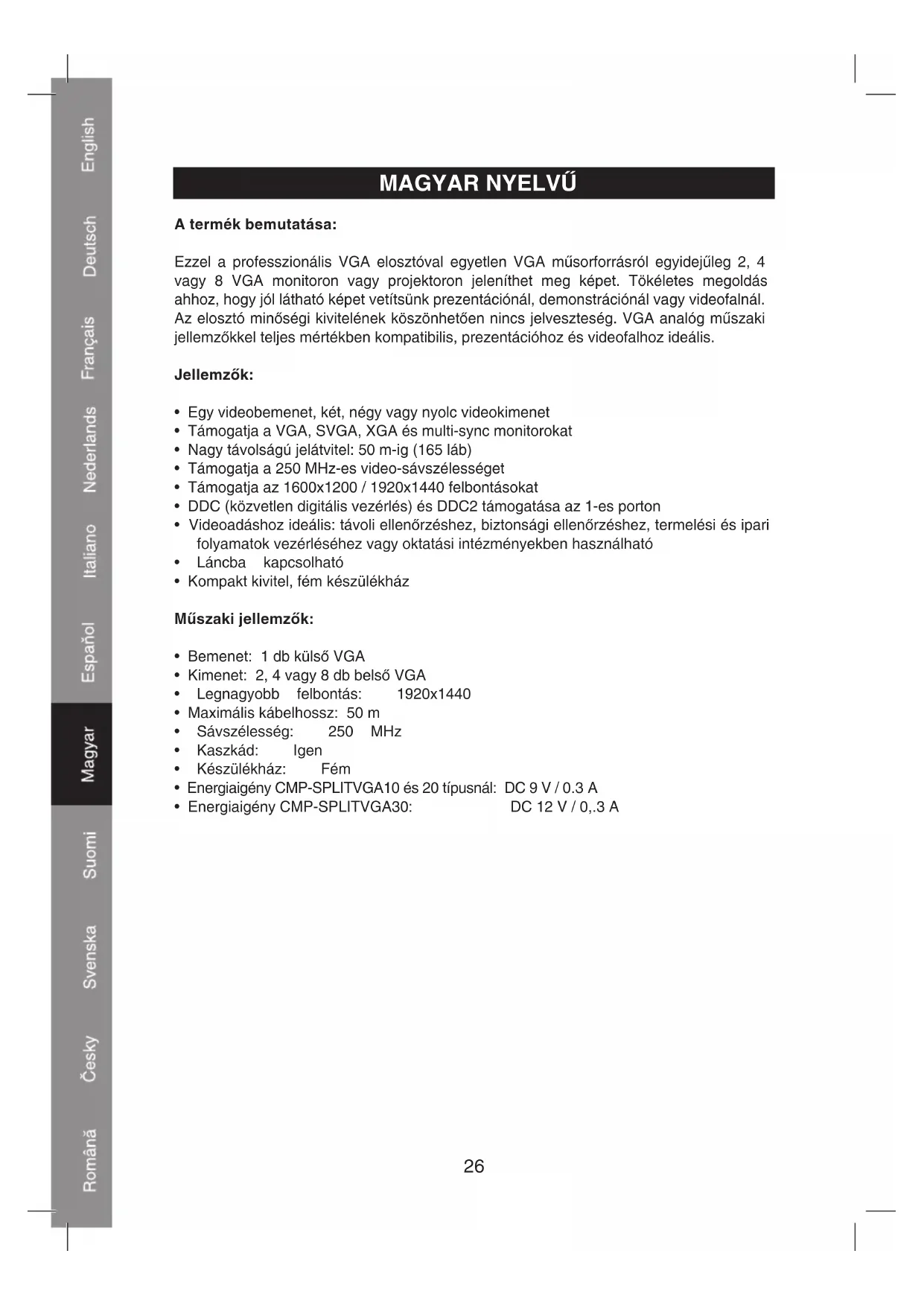

HASZNÁLATI ÚTMUTATÓ CMPSPLITVGA20 KONIG

A termék bemutatása:

Ezzel a professzionális VGA elosztóval egyetlen VGA műsorforrásról egyidejűleg 2, 4 vagy 8 VGA monitoron vagy projektoron jeleníthet meg képet. Tőkéletes megoldás ahhoz, hogy jól látható képet vetítsünk prezentáci ó nál, demonstráci ó nál vagy videofalnál. Az elosztó minőségi kivitelének köszönhetően nincs jelveszteség. VGA analóg műszaki jellemzőkkel teljes mértékben kompatibilis, prezentációhoz és videofalhoz ideális.

Jellemzók:

• Egy videobemenet, két, négy vagy nyolc videokimenet
• Támogatja a VGA, SVGA, XGA és multi-sync monitorokat
  • Nagy távolságú jelátvitel: 50 m-ig (165 láb)
  • Támogatja a 250 MHz-es video-sávszélességet
  • Támogatja az 1600x1200 / 1920x1440 felbontásokat
• DDC (közvetlen digitális vezérlés) és DDC2 támogatása az 1-es porton
• Videoadáshoz ideális: távoli ellenőrzéshez, biztonsági ellenőrzéshez, termelési és ipari folyamatok vezérléséhez vagy oktatási intézményekben használható
  • Láncba kapcsolható
• Kompakt kivitel, fém készülékház

Műszaki jellemzők:

• Bemenet: 1 db külső VGA
- Kimenet: 2, 4 vagy 8 db belső VGA
• Legnagyobb felbontás: 1920x1440
• Maximális kábelhossz: 50 m
• Sávszélesség: 250 MHz
- Kaszkád: Igen
• Készülékház: Fém
- Energiaigény CMP-SPLITVGA10 és 20 típusnál: DC 9 V / 0.3 A
- Energiaigény CMP-SPLITVGA30: DC 12 V / 0,.3 A

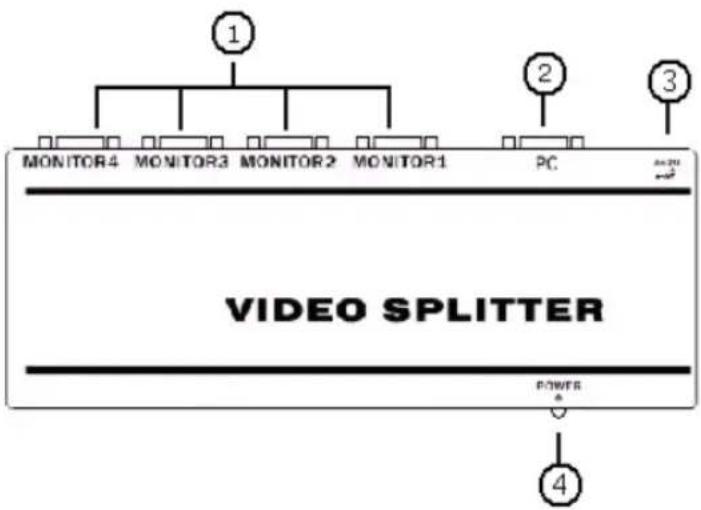

Csatlakozások:

1) VGA kimeneti csatlakozások, belső
2) VGA bemeneti csatlakozások, külső
3) Hálózati adapter csatlakozása
4) Bekapcsolt állapotot jelző LED

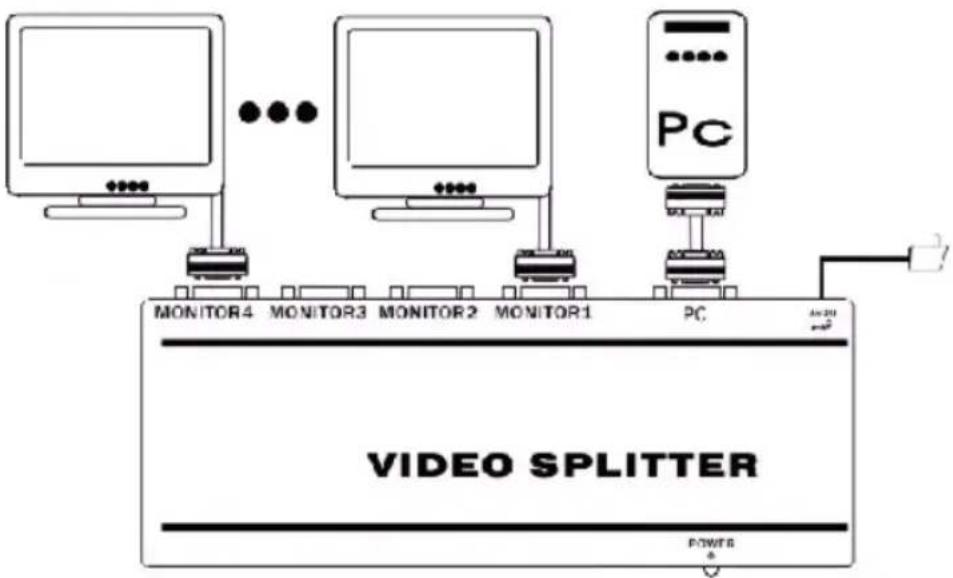

Kezelése:

Csatlakoztatás előtt bizonyosodjon meg arról, hogy minden csatlakoztatni kívánt készülék ki van kapcsolva.

• Kapcsolja a bemeneti forrást az elosztóra
• Csatlakoztassa a monitorokat az elosztó hátlapján lévő kimeneti aljzatra
• Csatlakoztassa a hálózati adapter egyik végét az elosztóra, másik végét pedig dugaszolja a konnektorba

Megfelelőségi nyilatkozat

Mi,

a Nedis B.V.,

De Tweeling 28

Kijelentjük, hogy a termék, amelynek:

Márkája: König

Típusa: CMP-SPLITVGA10 / CMP-SPLITVGA20 és CMP-SPLITVGA30

Megnevezése: 2, 4 és 8 portos VGA elosztó

Összhangban van az alábbi szabványokkal:

EMC (Elektromágneses összeférhetőségre vonatkozó irányelv):

EN 55022:2006: B osztály

EN 61000-3-2:2006,

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

LVD (Kisfeszültségű elektromos termékekre vonatkozó irányelv):

EN 60950:2000

Valamint megfelel az Európai Uniós Irányelvekben támasztott követelményeknek. 2004/108/EK

értékesítési igazgató

Megfelelőségi nyilatkozat.

Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezető igazgató

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha probléma adódik a

készülékkel, kapcsolja le az elektromos hálózatról és más készülékről. Víztől és egyéb nedvességtől védje.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk felelősséget és jótállást a készüléken végzett változtatásból, átalakításból vagy a készülék helytelen használatából eredő károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük.

Figyelem!

Ezt a terméket ezzel a jelöléssel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus készülékek nem keverhetők az általános háztartási hulladék közé. Begyűjtésüket külön begyűjtő létesítmények végzik.
