Terméktípus	VGA elosztó
Márka	Konig
Modell	CMPSPLITVGA10
Videó bemenet	1 db VGA csatlakozó (hím)
Videó kimenetek	2 db VGA csatlakozó (nőstény)
Kimenetek száma	2
Maximális felbontás	1920 x 1440
Sávszélesség	250 MHz
Maximális kábelhossz	50 m
Képernyő kompatibilitás	VGA, SVGA, XGA, Multi-sync
DDC funkciók	DDC és DDC2 az 1-es porton
Tápellátás	9 V DC, 0,3 A
Ház típusa	Kompakt fém
Kaszkádba kapcsolás	Igen
Fő felhasználás	Videó sugárzás, prezentációk, megfigyelés
Karbantartás	Száraz ruhával tisztítsa
Biztonság	Ne nyissa ki, áramütés veszélye
Megfelelőség	CE (2004/108/EK irányelv)

Gyakran ismételt kérdések - CMPSPLITVGA10 KONIG

Hogyan kell csatlakoztatni a Konig CMPSPLITVGA10 VGA elosztót?

Telepítés előtt győződjön meg arról, hogy minden készülék ki van kapcsolva. Csatlakoztassa a bemeneti forrást az elosztó VGA hím csatlakozójához. Ezután csatlakoztassa a kijelzőket a hátoldali VGA nőstény kimeneti csatlakozókhoz. Csatlakoztassa a mellékelt hálózati adaptert, és kapcsolja be a készülékeket.

Milyen típusú kijelzők kompatibilisek?

Az elosztó kompatibilis a VGA, SVGA, XGA és Multi-sync kijelzőkkel. Akár 1920x1440-es felbontást is támogat.

Mi a támogatott maximális felbontás?

A támogatott maximális felbontás 1920 x 1440 pixel. Az elosztó képes kezelni a 1600x1200-as felbontást is.

Használhatok 50 méternél hosszabb VGA kábeleket?

Az ajánlott maximális kábelhossz 50 méter (165 láb). Ennél hosszabb kábel esetén a jel romolhat. Hosszabb távolságokhoz használjon VGA ismétlőket vagy hosszabbítókat.

Az elosztó külső tápegységet igényel?

Igen, az elosztót a mellékelt hálózati adapterrel (9V DC, 0,3A) kell táplálni. Csatlakoztassa a hátoldali aljzathoz, majd egy fali konnektorhoz.

Hogyan tisztítsam a készüléket?

Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy súrolószereket, amelyek károsíthatják a házat.

Mit tegyek, ha nem jelenik meg kép a kijelzőkön?

Ellenőrizze, hogy minden kábel megfelelően csatlakozik-e, és hogy a kijelzők be vannak-e kapcsolva. Győződjön meg arról, hogy a hálózati adapter csatlakozik. Próbálja újraindítani a videó forrást. Ha a probléma továbbra is fennáll, teszteljen egy kijelzőt közvetlenül a forráshoz csatlakoztatva, hogy elkülönítse az elosztót.

Az elosztó támogatja a DDC-t?

Igen, az elosztó támogatja a DDC és DDC2 szabványokat az 1-es számú kimeneti porton. Ez lehetővé teszi a kommunikációt a számítógép és az ezen a porton lévő kijelző között.

Kapcsolhatok több elosztót kaszkádba?

Igen, az elosztó támogatja a kaszkád (láncba) kapcsolást. Csatlakoztathatja az egyik elosztó kimenetét egy másik bemenetéhez, hogy növelje a kijelzők számát.

Milyen biztonsági óvintézkedéseket kell betartani?

Soha ne nyissa ki a házat: áramütés veszélye. Húzza ki a készüléket probléma esetén. Ne tegye ki víznek vagy nedvességnek. Csak képzett szakember végezhet javításokat.

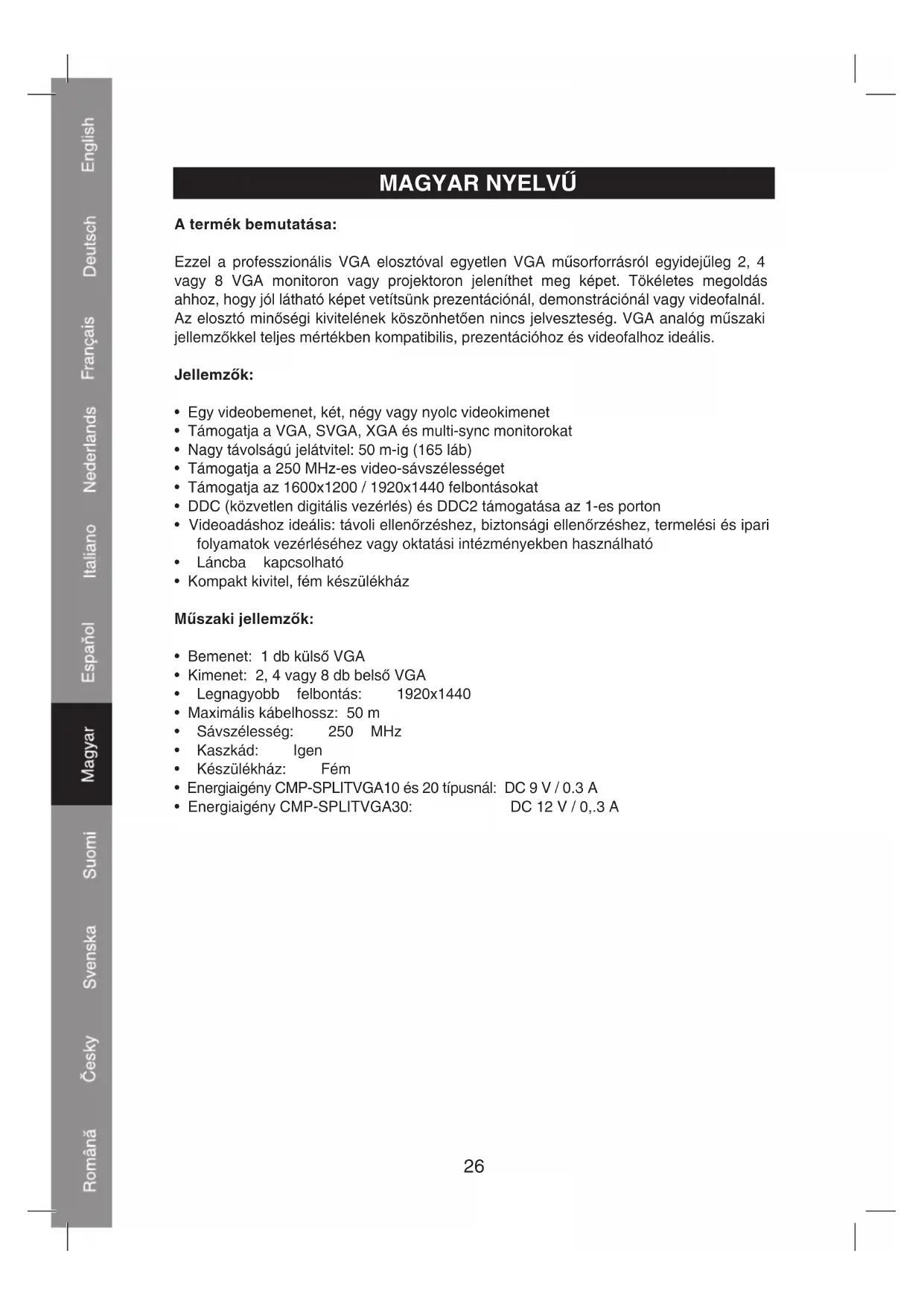

HASZNÁLATI ÚTMUTATÓ CMPSPLITVGA10 KONIG

A termek bemutatása:

Ezzel a professzionalis VGA elosztóval egyetlen VGA músorforrásró egyidejüleg 2, 4 vagy 8 VGA monitoron vagy projektoron jelenithet meg képet. Tökeletes megoldás ahhoz, hogy jol lathato képet vetitsunk prezentaciónl, demonstraciónl vagy videofalnál. Az elosztó minósegi kivilénének koszönhetoen nincs jelvesszteség. VGA anlog muszaki jellemzokkkel teljes mertékben kompatibilis, prezentacióhoz és videofalhoz ideális.

Jellemzok:

• Egy videobemenet, két, négy vagy nyolc videokimenet
  Támongatja a VGA, SVGA, XGA és multi-sync monitorokat
  Nagy távolságú jelátvitel: 50 m-ig (165 láb)
  Tamogatja a 250 MHz-es video-savszélességet
  Támogatja az 1600x1200 / 1920x1440 felbontásokat
• DDC (kozvetlen digitális vezérles) és DDC2 támogatása az 1-es porton
• Videoadáshoz ideális: távoli Ellenörzséshez, biztonsági Ellenörzséshez, termelési és ipari folyamatak vezerléséhz vagy oktatásigi intézményekben hasznalhato
  Lancba kapcsolhato
• Kompakt kivitel, fém készülékház

Muszaki jellemzok:

Bemenet: 1 db kulso VGA
- Kimenet: 2, 4 vagy 8 db belso VGA
Legnagyobb felbontas: 1920x1440
Maximalis kabelhossz: 50m
Sávszélesség: 250 MHz
Kaszkád: Igen
Keszulekhaz: Fem
- Energiaigény CMP-SPLITVGA10 és 20 típsnal: DC 9 V / 0.3 A
- Energiaigény CMP-SPLITVGA30: DC 12 V/0,3 A

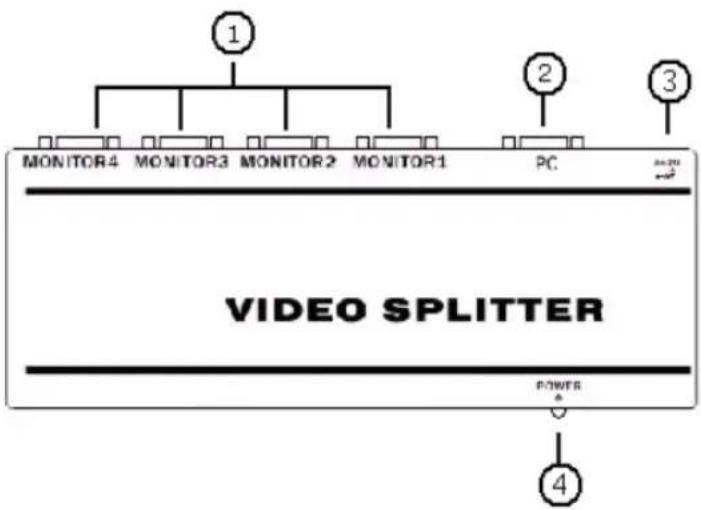

Csatlakozások:

1) VGA kimeneti csatlakozások, belső
2) VGA bemeneti csatlakozások, külso
3) Hálózati adapter csatlakozása
4) Bekapcsolt allapotot jelzo LED

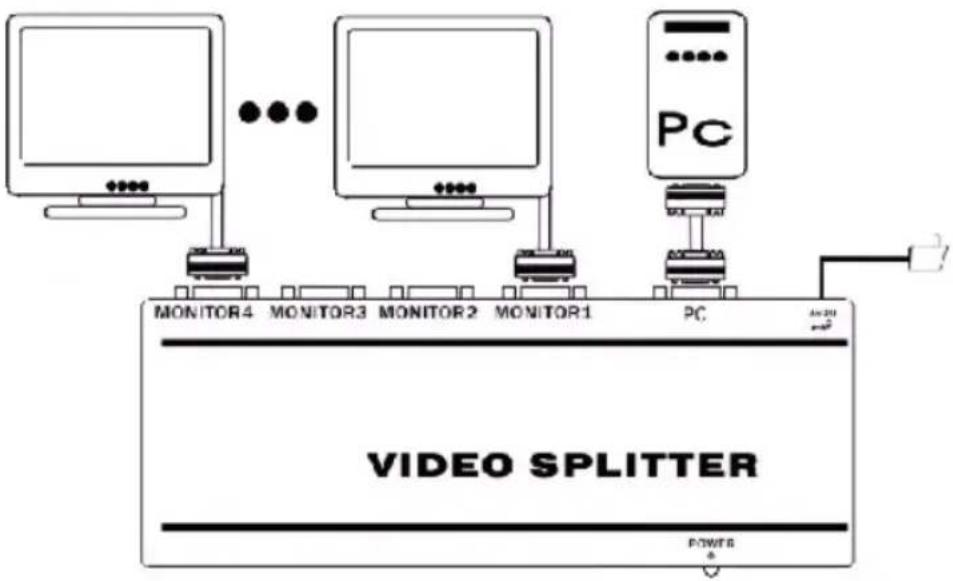

Kezelése:

Csatlakoztatas el'ttBizonyosodjon meg arrol, hogy minden csatlakoztatni kivant keszulek ki van kapcsolva.

Kapcsolja a bemeneti forrast az elosztóra
- Csatlakoztassa a monitorokat az elosztó hatlapján levő kimeneti aljzatra
- Csatlakoztassa a halózati adapter egyik végét az elosztóra, masik végét pedig dugaszolja a konnektorba

Megfeleloségi nyilatkozat

Mi,

a Nedis B.V.

De Tweeling 28

Kijelentjuk, hogy a termek, amelynek:

Markája: König

Tipusa: CMP-SPLITVGA10 / CMP-SPLITVGA20 és CMP-SPLITVGA30

Megnevezése: 2, 4 és 8 portos VGA elosztó

Osszhangban van az alabbi szabvanyokkal:

EMC (Elektromagnesoesosszeferhetossegrevonatkoziranyel):

EN 55022:2006: B osztaly

EN 61000-3-2:2006,

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

LVD (Kisfeszültsegő elektromos termékek vonatkozó irányel):

EN 60950:2000

Valamint megfelel az Europai Unios Irányelvekben tamasztott kovetelmenyeknek.

2004/108/EK

's-Hertogenbosch, 2008. oktober 1.

Mrs. J. Gilad

ertékesitésigazgató

Megelelo ségi nyilatkozat.

Egyetétek es elfogadom a Nedis B.V. Hollandia altal adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezetogazgató

Az aramutés veszélyének csökkentése érdekében ezta készüléket CSAK képzett szakember nyithatja fel, szervizelés celjábol. Ha probléma adódk a

keszülékkel, kapcsolja le az elektromos halózatról és más keszülékról. Víztől és egyeb nedvességtól védje.

Karbantartás:

Csak száraz ronggyal tisztfitsa. Tiszító-és surolószerek hasznalatat mellózze.

Jotallas:

Nem vallalunk felelossseget es jotallast a keszuleken vegzett valtoztatasból, atalakitásból vagy a keszulek helytelen hasznalataból eredó károkér.

Általános tudnivalók:

A kivitel és a mészaki jellemzők előzetés értesités nélkül is modosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjuk.

Figyelem!

Ezt a terméket ezzel a jalóssel lattuk el. Azt jalenti, hogy az elhasznált elektromos és elektronikus készulekek nem keverhetők az általanos háztartási hulladék kižé. Begojtesüket külön bégyüjto létesítmények vegzik.
