CMPSPLITVGA10 - Rozdělovač KONIG - Bezplatný návod k obsluze

Typ produktu	Rozbočovač VGA
Značka	Konig
Model	CMPSPLITVGA10
Video vstup	1 x VGA samec
Video výstupy	2 x VGA samice
Počet výstupů	2
Maximální rozlišení	1920 x 1440
Šířka pásma	250 MHz
Maximální délka kabelu	50 m
Kompatibilita obrazovek	VGA, SVGA, XGA, Multi-sync
Funkce DDC	DDC a DDC2 na portu 1
Napájení	9 V DC, 0,3 A
Typ pouzdra	Kompaktní kov
Kaskádování	Ano
Hlavní použití	Video distribuce, prezentace, dohled
Údržba	Čistěte suchým hadříkem
Bezpečnost	Neotevírejte, nebezpečí úrazu elektrickým proudem
Shoda	CE (směrnice 2004/108/ES)

Často kladené otázky - CMPSPLITVGA10 KONIG

Jak zapojit rozbočovač VGA Konig CMPSPLITVGA10?

Před instalací se ujistěte, že jsou všechna zařízení vypnutá. Připojte vstupní zdroj k VGA samečkovému konektoru rozbočovače. Poté připojte monitory k VGA samičkovým výstupům na zadní straně. Zapojte dodaný napájecí adaptér a zapněte zařízení.

Jaké typy obrazovek jsou kompatibilní?

Rozbočovač je kompatibilní s obrazovkami VGA, SVGA, XGA a Multi-sync. Podporuje rozlišení až 1920x1440.

Jaké je maximální podporované rozlišení?

Maximální podporované rozlišení je 1920 x 1440 pixelů. Rozbočovač zvládá také 1600x1200.

Mohu použít VGA kabely delší než 50 metrů?

Doporučená maximální délka kabelu je 50 metrů (165 stop). Při delších vzdálenostech může dojít ke zhoršení signálu. Pro delší vzdálenosti použijte opakovače nebo VGA prodlužovače.

Vyžaduje rozbočovač externí napájení?

Ano, rozbočovač musí být napájen dodaným síťovým adaptérem (9V DC, 0,3A). Zapojte jej do konektoru na zadní straně a poté do zásuvky.

Jak čistit zařízení?

Čistěte pouze suchým hadříkem. Nepoužívejte rozpouštědla ani abrazivní prostředky, které by mohly poškodit pouzdro.

Co dělat, když se na obrazovkách neobjeví obraz?

Zkontrolujte, zda jsou všechny kabely správně zapojeny a obrazovky zapnuty. Ujistěte se, že je napájecí adaptér řádně připojen. Zkuste restartovat zdroj videa. Pokud problém přetrvává, otestujte s obrazovkou přímo na zdroji, abyste izolovali rozbočovač.

Podporuje rozbočovač DDC?

Ano, rozbočovač podporuje DDC a DDC2 na výstupním portu číslo 1. To umožňuje komunikaci mezi počítačem a připojenou obrazovkou na tomto portu.

Mohu propojit více rozbočovačů do kaskády?

Ano, rozbočovač podporuje kaskádní zapojení. Můžete připojit výstup jednoho rozbočovače ke vstupu dalšího pro zvýšení počtu obrazovek.

Jaká bezpečnostní opatření je třeba dodržovat?

Nikdy neotvírejte pouzdro: hrozí nebezpečí úrazu elektrickým proudem. V případě problému zařízení odpojte. Nevystavujte vodě ani vlhkosti. Opravy smí provádět pouze kvalifikovaný technik.

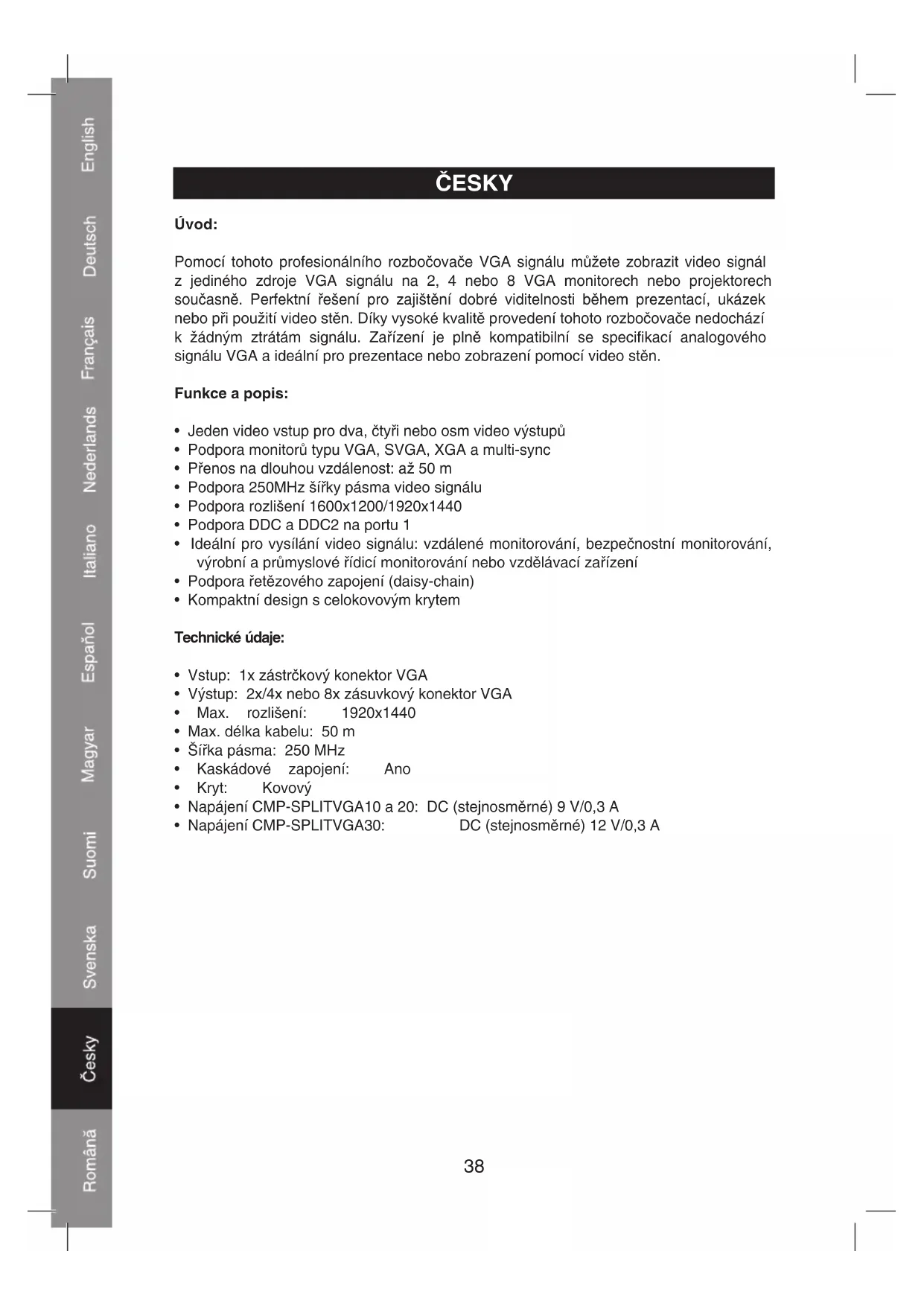

NÁVOD K OBSLUZE CMPSPLITVGA10 KONIG

Pomoci tohoto profesionalniho Rozboceova VGA signalu muzete zobrazit video signal z jegineho zdroje VGA signalu na 2, 4 nebo 8 VGA monitorech nebo projektorech soucasne. Perfektni reseni pro zajisteni dobre viditelnosti behem prezentaci, ukazek nebo pri pouziti video sten. Diky vsoké kvalite provedeni tohoto Rozboceova nepochází k Žadnym ztratám signalu. Zařizenji je plné kompatibilní se specifikaci analogového signalu VGA a ideálni pro prezentace nebo zobrazení pomoci video sten.

Funkce a popis:

• Jeden video vstop pro dva, Čtyří nebo osm video vystupu
• Podpora monitoru typu VGA, SVGA, XGA a multi-sync
• Přenos na dlouhou vzdálenost: až 50 m
• Podpora 250MHz šiřky pásma video signálu
• Podpora Rozlügen 1600x1200/1920x1440
• Podpora DDC a DDC2 na portu 1
• Ideálni pro vysilání video signalu: vzdálené monitoroványí, bezpečnostné monitoroványí, vyrobní a prúmyslove rédici monitoroványí nebo vzdělavací zařizení
• Podpora rětezového zapojeni (daisy-chain)
• Kompaktni design s celokovovym krytem

Technické udaje:

Vstup: 1x zástrčkový konektor VGA
Vystup: 2x/4x nebo 8x zasuvkovy konektor VGA
Max. Rozliesen: 1920x1440
Max. delka kabelu: 50m
- Sifka pasia: 250 MHz
Kaskádové zapojeni: Ano
Kryt: Kovovy
- Napajené CMP-SPLITVGA10 a 20: DC (stejnosmérné) 9 V/0,3 A
- Napajené CMP-SPLITVGA30: DC (stejnosměrné) 12 V/0,3 A

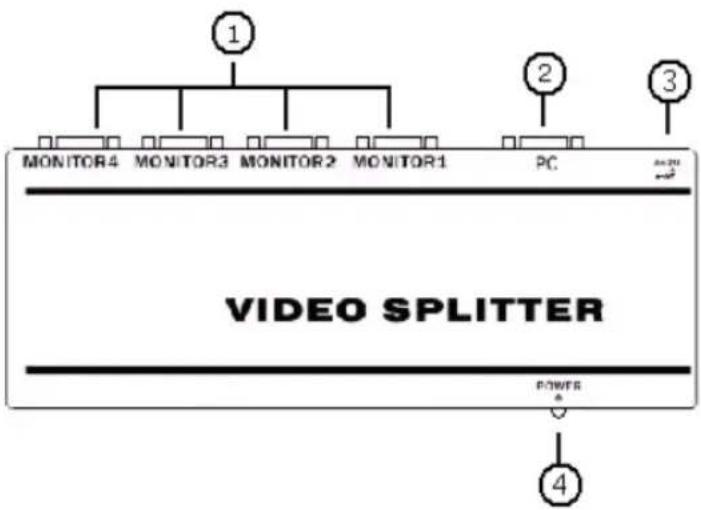

Zapojeni:

1) Zásuvkóve konektory VGA vystupu
2) Zástrčkový konektor VGA vstupu
3) Konektor pro pripojen sitoveho adaptere
4) LED indicator napajeni

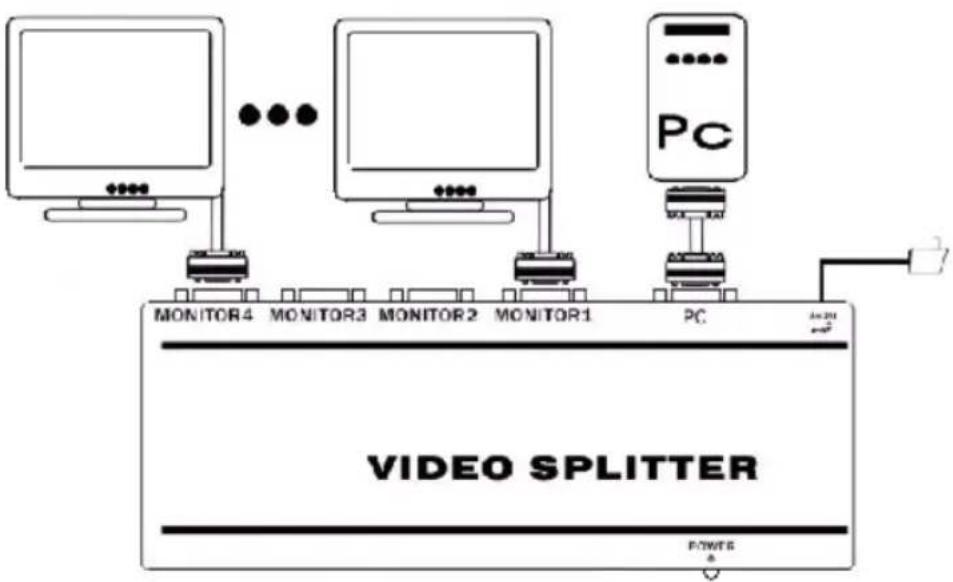

Ovladani:

Pred zapojenim zaireneni vypnete vsechny pristroje, ktere budete zapojovat.

Pripojte k Rozbočovači zrodj vstupniho signalu.
- Pripoje k vystupnim konektorum na zadni strané rozbočovace monitory.
- Připojte napajeci adaptor a kabel a pak je připojte do sǐtove zásvky.

Prohláseni o shodě

Společnost

Nedis B.V.

De Tweeling 28

prohlasuje, zé výrobek:

Značka: König

Model: CMP-SPLITVGA10 / CMP-SPLITVGA20 a CMP-SPLITVGA30

Popis: Rozbočova VGA signálu - 2, 4 a 8 portu

splnju následujíci normy:

Elektromagneticka kompatibilita (EMC):

EN 55022:2006: Trida B

EN 61000-3-2:2006

EN 61000-3-3:1995+A1:2001+A2:2005

EN 55024:1998+A1:2001+A2:2003

Nízkonapěťová zařizení (LVD):

EN 60950:2000

a je v souladu s pożadavy směrnic Evropské unie 2004/108/EC.

s-Hertogenbosch, 1. rijna 2008

Panji J. Gilad

Obchodni reditelka

Bezpečnostní opatřeni:

UPOZORNENI

NEBEZPECI URAZU ELEKTRICKYM PRODUEM NEOTEVIRAT

Aby nedoslo k urazu elektrickym proudem, sm opravuzarizeni povadet POUZE kvalifikovany servisni technik/servisni stredisko. Pred povadernim apravy

vždy odpojte zařizení od privodu elektrické energia a od dalšich zařizení, ktera mohou být s vašim zařizení propojena. Nevystavujte zařizení púsobení vlhkosti nebo vody.

Udrzbaa:

K Čišěné používejte pouze suchý hadřík. Nepoužívejte Rozpoustědla ani materialy s brusnám učinkem.

Záruka:

Jakékoli změny, modifikace nebo poskození zařizení v dusledku nesprávného zacházení ruši platnost záručné smlouvy a odpovednost vyrobce.

Obecná upozornění:

Design a technické udaje vyrobku se mohou zmenit bez (^{predchozhi} upozorneni.

Vsechna loga a nazyvy vyrobku jsou obchodni znacky nebo registrované obchodni znacky prislu-snych vlastniku a jsou chraneny prislusnymi zakony.

Upozorněni:

Tento vyrobek je oznacen následujícím symbolem. To znaméná, ze s vyrobkem je nutné zacházet como s nebezpečnám elektrickým a elektronickým opdadem a nelze jej po skončeniživotnosti vyhazovat do bežného domácího oppadu. Existuju zvlástní sběrná střediska pro likvidaci těchto produktů.
