CMPSPLITDVI10 - Rozdělovač KONIG - Bezplatný návod k obsluze

Typ produktu	DVI rozdělovač (DVI splitter)
Model	CMPSPLITDVI10 (2 porty)
Značka	Konig
Vstup	1 x DVI-I 24+5 samice
Výstupy	2 x DVI-I 24+5 samic
Maximální rozlišení	1600 x 1200 pixelů (UXGA)
Šířka pásma	200 MHz
Kompatibilita	Digitální a analogové DVI (DVI-D a DVI-A)
Napájení	5 V DC / 1 A (včetně síťového adaptéru)
Materiál pouzdra	Kov
Rozměry (přibližně)	10 x 6 x 2 cm
Hmotnost (přibližně)	200 g
Hlavní funkce	Duplikace DVI signálu na 2 obrazovky, možnost kaskádování (až 3 úrovně)
Instalace	Není vyžadován žádný software, jednoduché připojení
Údržba a čištění	Čistěte suchým hadříkem, nepoužívejte rozpouštědla
Bezpečnost	Neotvírejte, hrozí úraz elektrickým proudem; v případě problému odpojte
Záruka	Žádná záruka v případě úprav nebo nesprávného použití
Certifikace	CE (EMC a LVD podle směrnic 2004/108/ES a 2006/95/ES)
Země původu	Navrženo a distribuováno společností Nedis B.V., Nizozemsko

Často kladené otázky - CMPSPLITDVI10 KONIG

Funguje rozdělovač CMPSPLITDVI10 s analogovými monitory?

Ano, podporuje analogové (DVI-A) a digitální (DVI-D) signály DVI. Ujistěte se, že vaše monitory a kabely jsou kompatibilní.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 1600 x 1200 pixelů (UXGA) s šířkou pásma 200 MHz. Nižší rozlišení jako 1920x1080 mohou být podporována, pokud to šířka pásma umožňuje, ale 1600x1200 je garantovaný limit.

Mohu zapojit několik rozdělovačů do kaskády?

Ano, můžete kaskádovat až 3 rozdělovače CMPSPLITDVI10. To umožňuje znásobit výstupy, ale kvalita signálu může klesnout za 3 úrovněmi.

Jaký typ napájení je potřeba?

Rozdělovač vyžaduje napájení 5 V DC a 1 A. Síťový adaptér je součástí balení. Používejte pouze dodaný adaptér.

Funguje rozdělovač s jedním připojeným monitorem?

Ano, můžete použít jeden nebo dva výstupy. Pokud je zapojen pouze jeden výstup, obraz se normálně zobrazí na tomto monitoru.

Jak čistit rozdělovač?

Odpojte zařízení a čistěte jej měkkým suchým hadříkem. Nepoužívejte rozpouštědla, abrazivní prostředky ani kapaliny.

Co dělat, když se na monitoru nezobrazuje obraz?

Zkontrolujte připojení DVI kabelů a ujistěte se, že je napájení zapojeno. Zkuste prohodit kabely nebo monitory. Pokud problém přetrvává, snižte rozlišení zdroje videa.

Je rozdělovač kompatibilní s kabely DVI-D a DVI-I?

Ano, konektory jsou typu DVI-I 24+5, přijímají kabely DVI-D (digitální) a DVI-I (digitální+analogový). Kabely DVI-A jsou také kompatibilní.

Mohu tento rozdělovač použít s notebookem a projektorem?

Ano, můžete připojit notebook (zdroj DVI) na vstup, poté připojit monitor a projektor na výstupy. Obraz se bude duplikovat na obou.

Má produkt záruku?

Záruka se nevztahuje na škody způsobené nesprávným použitím, úpravou nebo otevřením pouzdra. Uschovejte doklad o koupi.

NÁVOD K OBSLUZE CMPSPLITDVI10 KONIG

Rozbočovač DVI firmy KONIG umožňuje současné rozbočení vstupního video signálu do dvou nebo 4 různých monitorů nebo jiných zobrazovacích jednotek s rozkladovým paprskem.

Funkce a popis:

Zcela splňuje analogové i digitální specifikace rozhraní DVI. - Podporuje zobrazení s rozlišením až UXGA. Přístroj umožňuje kaskádové zapojení. Nepotřebuje žádný podpůrný software.

Technické údaje:

Vstup: Výstup:

1x zásuvkový konektor DVI-I 24+5 2x zásuvkový konektor DVI-I 24+5 (CMP-SPLITDVI10) 4x zásuvkový konektor DVI-I 24+5 (CMP-SPLITDVI20)

Maximální rozlišovací schopnost: Šířka pásma: Kaskádové zapojení: - Skříňka: - Externí napájení:

1600x1200 200 MHz Ano 3x Kovová 5V DC / 1A (CMP-SPLITDV10) 5 V DC / 3A (CMP-SPLITDVI20)

Zapojení:

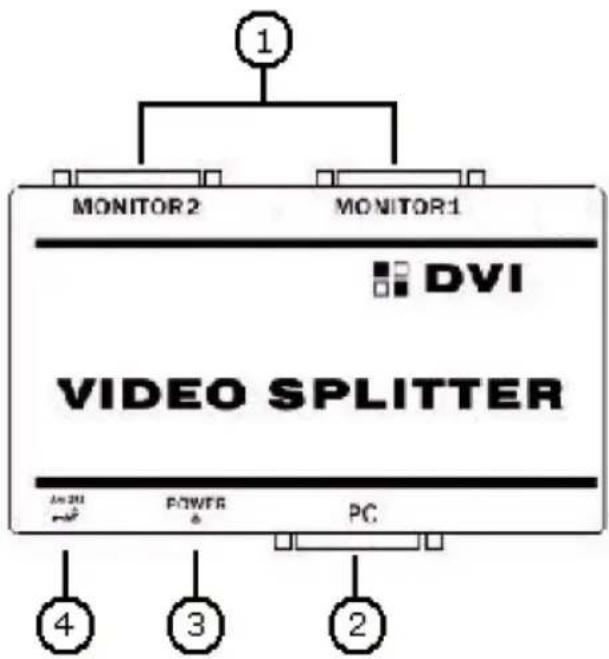

CMP-SPLITDVI10

1. 2x výstupní konektor DVI
2. Vstupní konektor DVI
3. LED Indikátor napájení
4. Konektor pro připojení síťového adaptéru

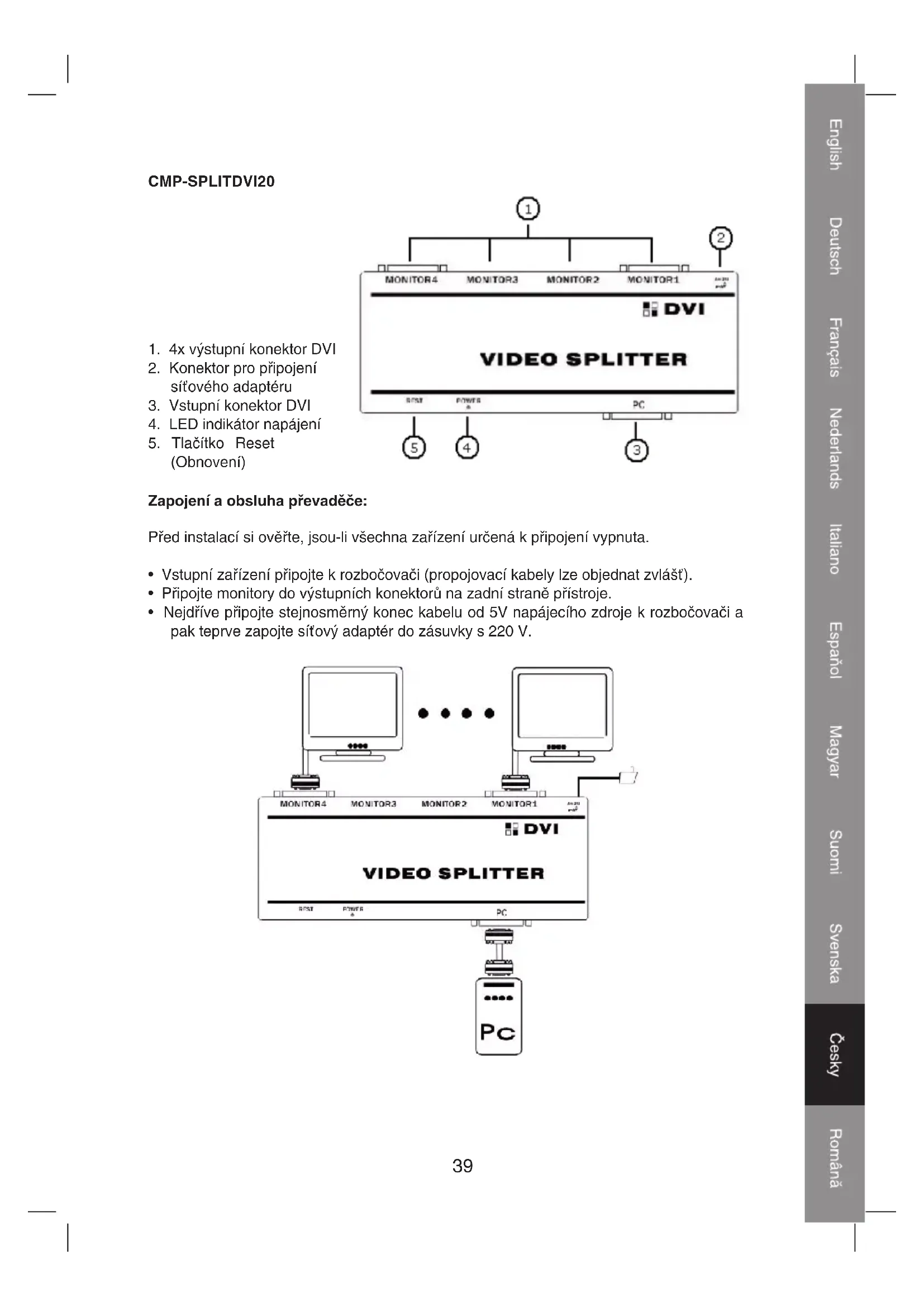

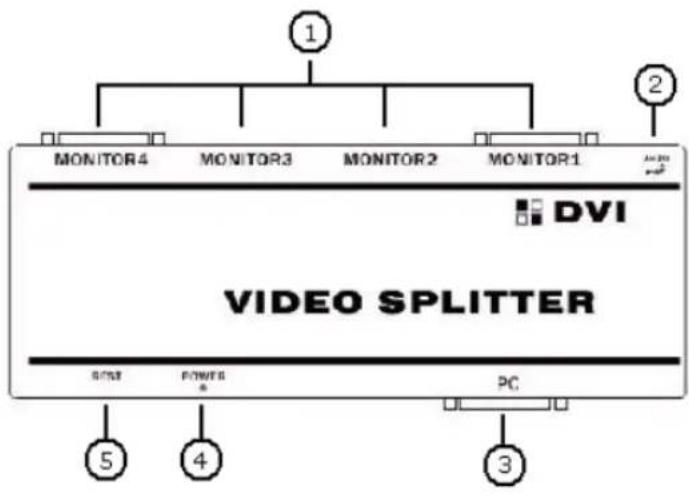

CMP-SPLITDVI20

1. 4x výstupní konektor DVI
2. Konektor pro připojení síťového adaptéru
3. Vstupní konektor DVI
4. LED indikátor napájení
5. Tlačítko Reset (Obnovení)

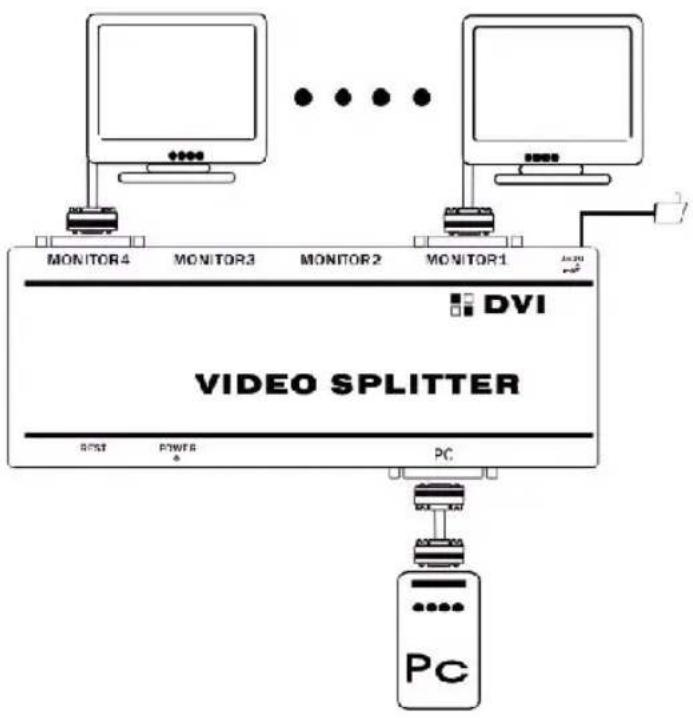

Zapojení a obsluha převaděče:

Před instalací si ověřte, jsou-li všechna zařízení určená k připojení vypnuta.

Vstupní zařízení připojte k rozbočovači (propojovací kabely lze objednat zvlášť). - Připojte monitory do výstupních konektorů na zadní straně přístroje. - Nejdříve připojte stejnosměrný konec kabelu od 5V napájecího zdroje k rozbočovači a pak teprve zapojte síťový adaptér do zásuvky s 220 V.

Prohlášení o shodě

Společnost

Nedis B.V.

De Tweeling 28

Model: 2 a 4násobné rozbočovače DVI

Popis: 2 a 4násobné rozbočovače DVI firmy KÖNIG

splňují následující normy:

Elektromagnetická kompatibilita:

EN 55022 (1998+A1:2000+A2:2003)

EN 61000-3-2 (2006)

EN 61000-3-3 (1995+A1:2001+A2:2005)

EN 55024 (1998+A1:2001+A2:2003)

EN 61000-4-2 (1995+A1:1998+A2:2001) / -3 (2002+A1:2002)

-4 (2004) / -5 (1995+A1:2001) / -6 (1996+A1:2001) / -11 (2004)

Elektronická zařízení napájená ze sítě:

IEC 60950-1:2001

a odpovídá ustanovením směrnice 2004/108/EEC.

s-Hertogenbosch, 1. červenec 2008

Mrs. J. Gilad

Obchodní ředitel

Bezpečnostní opatření:

UPOZORNĚNÍ

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM – NEOTEVÍRAT

Abyste zabránili nebezpečí úrazu elektrickým proudem, svěřte opravu zařízení POUZE kvalifikovanému servisnímu technikovi/středisku. Při

výskytu problému vždy odpojte zařízení od přívodu elektrické energie a od dalších zařízení, která mohou být s vaším zařízením propojena. Nevystavujte výrobek působení vody nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a názvy výrobků jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků a jsou chráněny příslušnými zákony.

Upozornění:

Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Existují zvláštní sběrná střediska pro likvidaci těchto produktů.
