CMPSPLITDVI10 - Distributore KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Splitter DVI (DVI splitter)
Modello	CMPSPLITDVI10 (2 porte)
Marca	Konig
Ingresso	1 x DVI-I 24+5 femmina
Uscite	2 x DVI-I 24+5 femmine
Risoluzione massima	1600 x 1200 pixel (UXGA)
Larghezza di banda	200 MHz
Compatibilità	DVI digitale e analogica (DVI-D e DVI-A)
Alimentazione	5 V CC / 1 A (adattatore di rete incluso)
Materiale della custodia	Metallo
Dimensioni (circa)	10 x 6 x 2 cm
Peso (circa)	200 g
Funzioni principali	Duplicazione del segnale DVI su 2 schermi, possibilità di cascata (fino a 3 livelli)
Installazione	Nessun software richiesto, collegamento semplice
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare solventi
Sicurezza	Non aprire, rischio di scossa elettrica; scollegare in caso di problemi
Garanzia	Nessuna garanzia in caso di modifica o uso improprio
Certificazioni	CE (EMC e DBT secondo direttive 2004/108/CE e 2006/95/CE)
Paese di origine	Progettato e distribuito da Nedis B.V., Paesi Bassi

Domande frequenti - CMPSPLITDVI10 KONIG

Lo splitter CMPSPLITDVI10 funziona con schermi analogici?

Sì, supporta segnali DVI analogici (DVI-A) e digitali (DVI-D). Assicurarsi che gli schermi e i cavi siano compatibili.

Qual è la risoluzione massima supportata?

La risoluzione massima è di 1600 x 1200 pixel (UXGA) con una larghezza di banda di 200 MHz. Risoluzioni inferiori come 1920x1080 possono essere supportate se la larghezza di banda lo consente, ma 1600x1200 è il limite garantito.

Posso collegare più splitter in cascata?

Sì, è possibile mettere in cascata fino a 3 splitter CMPSPLITDVI10. Ciò consente di moltiplicare le uscite, ma la qualità del segnale può diminuire oltre 3 livelli.

Quale tipo di alimentazione è necessaria?

Lo splitter richiede un'alimentazione di 5 V CC e 1 A. L'adattatore di rete è incluso nella scatola. Utilizzare solo l'adattatore fornito.

Lo splitter funziona con un solo schermo collegato?

Sì, è possibile utilizzare una o due uscite. Se è collegata una sola uscita, l'immagine verrà visualizzata normalmente su quello schermo.

Come pulire lo splitter?

Scollegare il dispositivo e pulirlo con un panno morbido e asciutto. Non utilizzare solventi, prodotti abrasivi o liquidi.

Cosa fare se l'immagine non viene visualizzata su uno schermo?

Controllare i collegamenti dei cavi DVI e assicurarsi che l'alimentazione sia collegata. Provare a scambiare i cavi o gli schermi. Se il problema persiste, ridurre la risoluzione della sorgente video.

Lo splitter è compatibile con cavi DVI-D e DVI-I?

Sì, le prese sono di tipo DVI-I 24+5, che accettano cavi DVI-D (digitale) e DVI-I (digitale+analogico). I cavi DVI-A sono anch'essi compatibili.

Posso usare questo splitter con un computer portatile e un proiettore?

Sì, è possibile collegare il proprio computer portatile (sorgente DVI) all'ingresso, quindi collegare uno schermo e un proiettore alle uscite. L'immagine verrà duplicata su entrambi.

Il prodotto è in garanzia?

La garanzia non copre i danni causati da uso improprio, modifica o apertura della custodia. Conservare la prova d'acquisto.

MANUALE UTENTE CMPSPLITDVI10 KONIG

Gli splitter KONIG DVI rendono possibile la duplicazione di un segnale di ingresso video a 2 o 4 monitor o proiettori diversi allo stesso tempo.

Caratteristiche:

• Completamente conforme alle specifiche DVI-Digitale e DVI-Analogico.
  Supporta il display ad alta risoluzione fino a UXGA.
• Può issere sovrapposto.
• Nessun software necessario.

Caratteristiche tecniche:

Ingresso: 1x femmina DVI-1 24+5
Uscita: 2x femmina DVI-1 24+5 (CMP-SPLITDVI10)

4x femmina DVI-1 24+5 (CMP-SPLITDVI20)

Max.Risoluzione: 1600x1200
Larghezza banda: 200MHz
Cascata: Ja 3x
- Materiale: Metallo
Tensione di esercizio: DC5V / 1A (CMP-SPLITDVI10)

DC5V / 3A (CMP-SPLITDVI20)

Collegamenti:

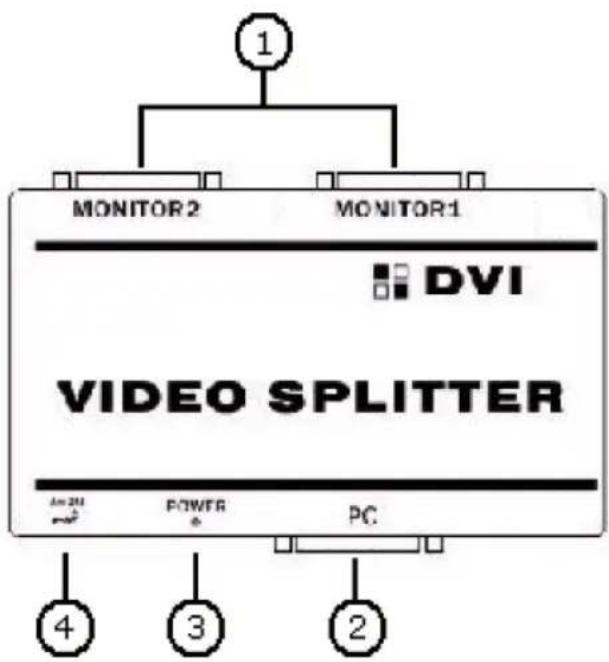

CMP-SPLITDVI10

1) Collegamento uscita 2x DVI
2) Collegamento ingresso DVI
3) LED di alimentazione
4) Collegamento adattatore di corrente DC5V

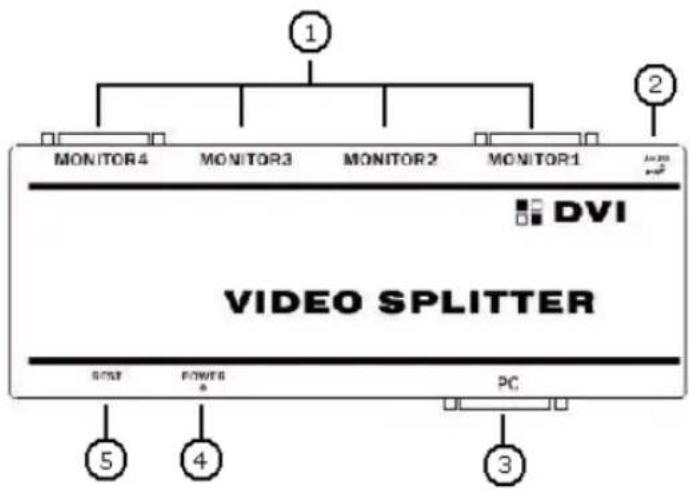

CMP-SPLITDVI20

1) Collegamento uscita 4x DVI
2) Collegamento adattatore di corrente DC5V
3) Collegamento ingresso DVI
4) LED di alimentazione
5) Pulsante Azzeramento

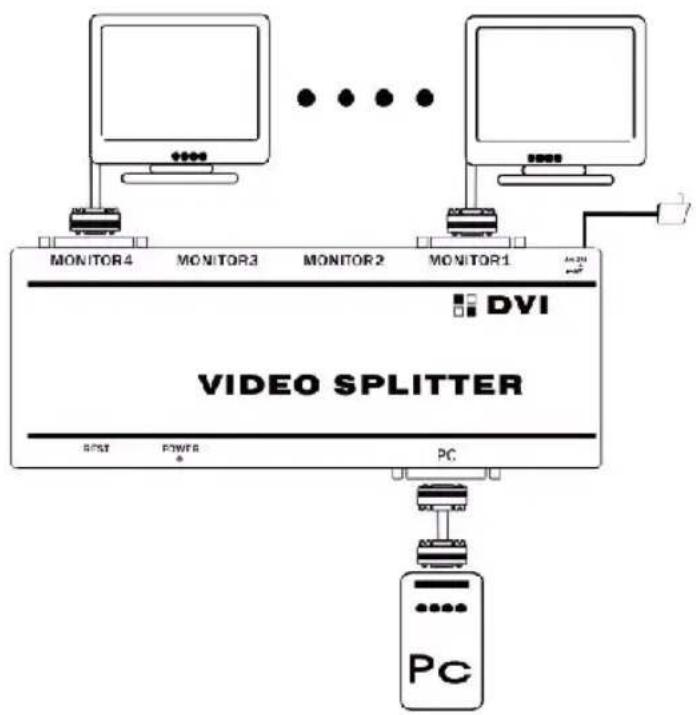

Collegamenti funzionamento:

Prima di procedere all'installazione, verifi care che tutti i dispositivi da collegare siano stati spenti.

• Collegare le sorgenti in ingresso negli splitter (i cavi di ingresso sono opzionali)
• Collegare i monitorello slot di uscita nel retro dello splitter.
• Collegare l'alimentatore da 5 V allo splitter ed inserirlo nella presa di corrente (220/230 AC)

DICHIARAZIONE DI CONFORMITA

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Descrizione: SPLITTER KONIG DVI 2 & 4 PORTE

è conforme ai seguenti standard

EMC: EN 55022(1998+A1:2000+A2:2003)

EN61000-3-2(2006)

EN61000-3-3(1995+A1:2001+A2:2005)

EN55024(1998+A1:2001+A2:2003)

EN61000-4-2(1995+A1:1998+A2:2001) /-3(2002+A1:2002)/

-4(2004)/-5(1995+A1:2001)/-6(1996+A1:2001)/-11(2004)

LVD: IEC 60950-1:2001

Secondo le disposizioni della direttiva 2004/108/CE.

's-Hertogenbosch, 01 luglio 2008

Sig.ra J. Gilad

Direttore agli acquisi

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICNE NON APRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto deve essere aperto ESCLUSIVAMENTE personale techniciano specializzato, se occorre assistenza.

Se si dovessero verifi care dei problemi, scollegare il prodotto dall'alimentazione di rete e da agli altre apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca alla necessità di preavviso.

Tutti i marchi, logo e i nomi di prodotto sono marchi commerciali o marchi registrati appartenenti ai rispettivi titolari e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo significolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

Copyright ©
