CMPSPLITVGA20 - Distributore KONIG - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo CMPSPLITVGA20 KONIG in formato PDF.
| Tipo di prodotto | Splittatore VGA 4 porte |
| Marca | Konig |
| Modello | CMPSPLITVGA20 |
| Ingresso video | 1 connettore maschio VGA |
| Uscite video | 4 connettori femmina VGA |
| Risoluzione massima | 1920 x 1440 |
| Larghezza di banda | 250 MHz |
| Distanza massima di trasmissione | 50 m |
| Compatibilità schermi | VGA, SVGA, XGA, Multi-sync |
| Compatibilità DDC | DDC e DDC2 sulla porta 1 |
| Collegamento a catena | Possibile |
| Alimentazione | 9 V cc / 0,3 A |
| Materiale del contenitore | Metallo |
| Consumo elettrico | 2,7 W max |
| Peso | Circa 200 g |
| Dimensioni (L x P x A) | Circa 10 x 6 x 2,5 cm |
| Temperatura di funzionamento | 0°C a 40°C |
| Umidità di funzionamento | 20% a 80% UR (senza condensa) |
| Manutenzione e pulizia | Pulire con un panno asciutto. Non utilizzare solventi o prodotti abrasivi. |
| Sicurezza | Non aprire. Scollegare in caso di problemi. Evitare acqua e umidità. |
| Garanzia | Nessuna garanzia in caso di modifica o uso incorretto. |
| Informazioni generali | Conforme alle norme CE (2004/108/CE). Design e caratteristiche soggetti a modifiche senza preavviso. |
Domande frequenti - CMPSPLITVGA20 KONIG
Domande degli utenti su CMPSPLITVGA20 KONIG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distributore in formato PDF gratuitamente! Trova il tuo manuale CMPSPLITVGA20 - KONIG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CMPSPLITVGA20 del marchio KONIG.

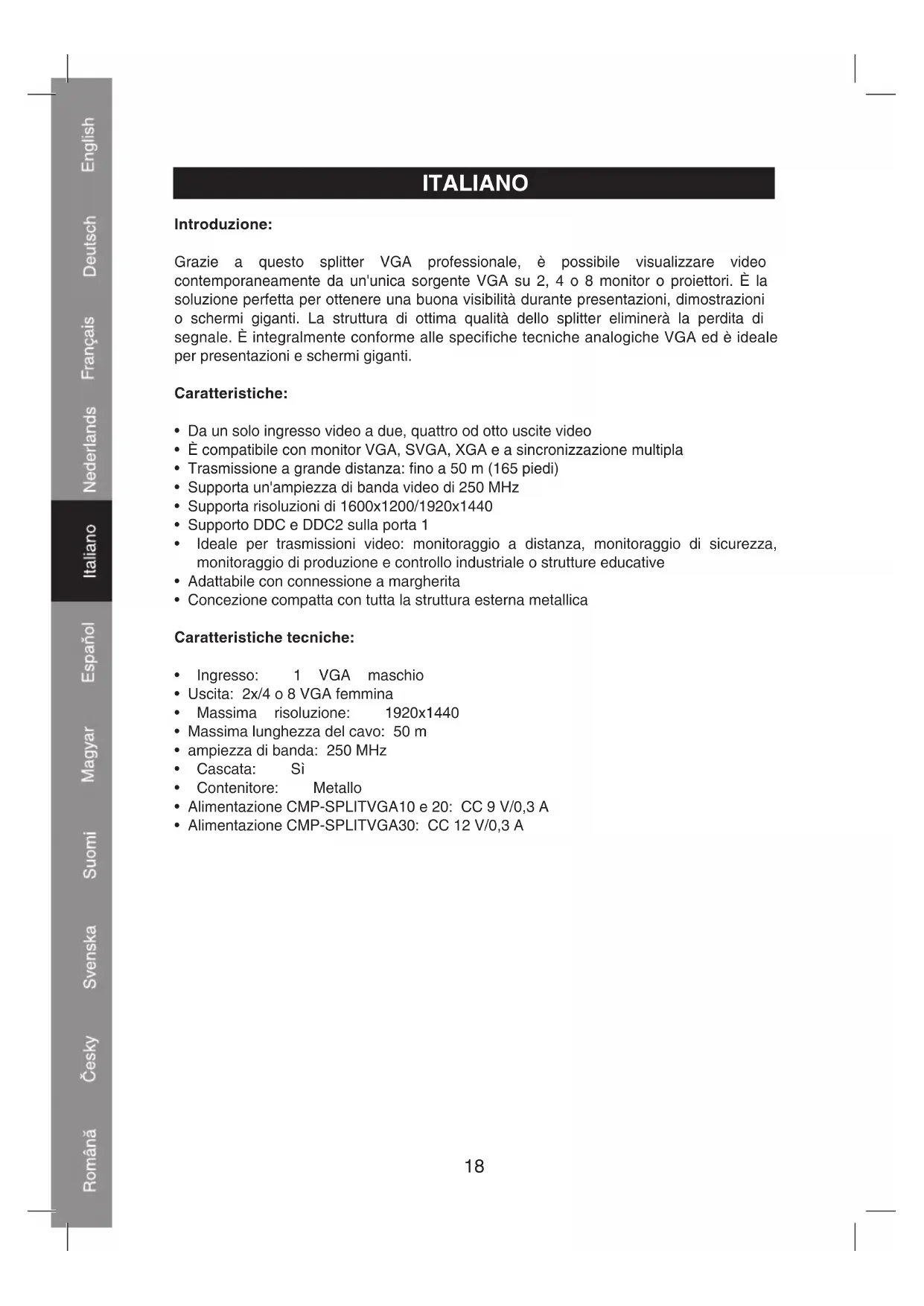

MANUALE UTENTE CMPSPLITVGA20 KONIG
Grazie a questo splitter VGA professionale, è possibile visualizzare video contemporaneamente da un'unica sorgente VGA su 2, 4 o 8 monitor o proiettori. È la soluzione perfetta per ottenere una buona visibilità durante presentazioni, dimostrazioni o schermi giganti. La struttura di ottima qualità dello splitter eliminerà la perdita di segnale. È integralmente conforme alle specifiche tecniche analogiche VGA ed è ideale per presentazioni e schermi giganti.
Caratteristiche:
- Da un solo ingresso video a due, quattro od otto uscite video
- È compatibile con monitor VGA, SVGA, XGA e a sincronizzazione multipla
- Trasmissione a grande distanza: fino a 50 m (165 piedi)
- Supporta un'ampiezza di banda video di 250 MHz
• Supporta risoluzioni di 1600x1200/1920x1440
• Supporto DDC e DDC2 sulla porta 1 - Ideale per trasmissioni video: monitoraggio a distanza, monitoraggio di sicurezza, monitoraggio di produzione e controllo industriale o strutture educative
- Adattabile con connessione a margherita
- Concezione compatta con tutta la struttura esterna metallica
Caratteristiche tecniche:
- Ingresso: 1 VGA maschio
• Uscita: 2x/4 o 8 VGA femmina
• Massima risoluzione: 1920x1440
• Massima lunghezza del cavo: 50 m
• ampiezza di banda: 250 MHz - Cascata: Si
- Contenitore: Metallo
- Alimentazione CMP-SPLITVGA10 e 20: CC 9 V/0,3 A
- Alimentazione CMP-SPLITVGA30: CC 12 V/0,3 A

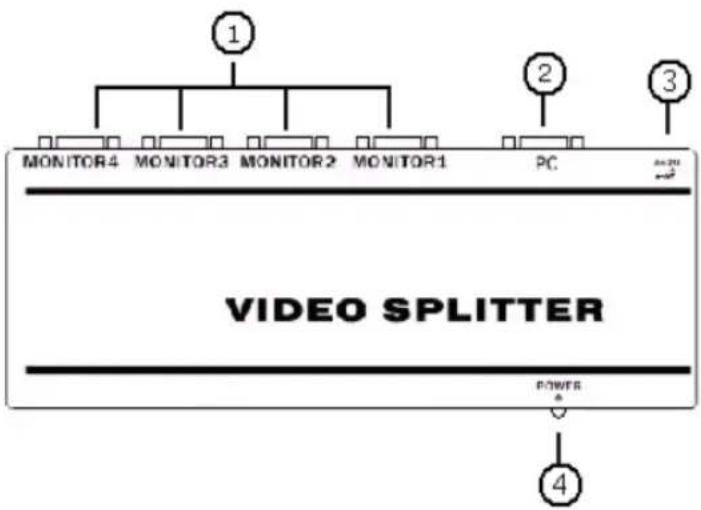

Collegamenti:
1) Conmessioni uscita femmina VGA
2) Connessione ingresso maschio VGA
3) Collegamento per l'adattatore di corrente
4) LED di alimentazione

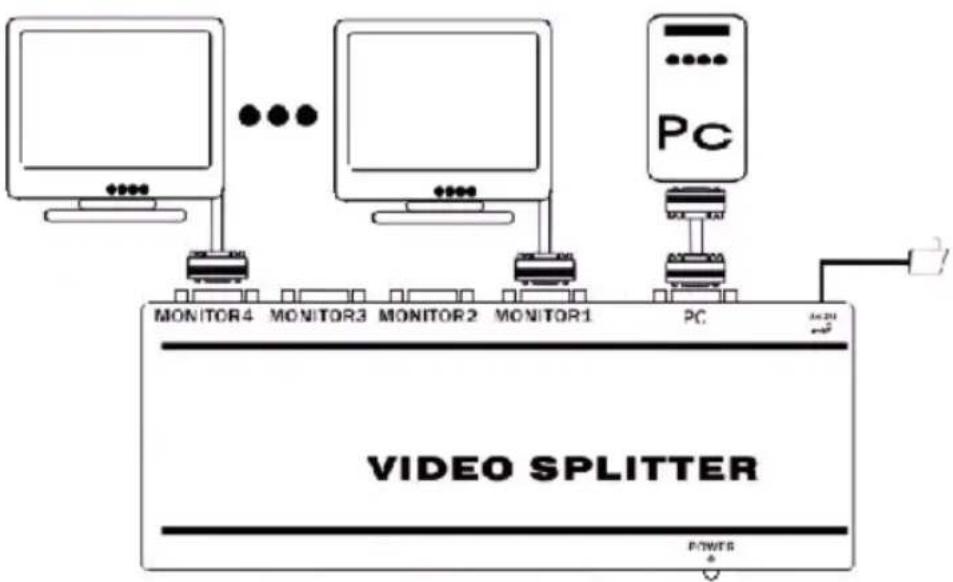

Funzionamento:
Prima di procedere all'installazione, verificare che tutti i dispositivi da collegare siano stati spenti.
• Collegare la sorgente di ingresso allo splitter
- Collegare i monitor nello slot di uscita sul retro dello splitter
- Collegare l'adattatore di corrente e il cavo e connettere alla presa a parete
DICHIARAZIONE DI CONFORMITÀ
Questa società,
Nedis B.V.
De Tweeling 28
Dichiara che il prodotto:
Marca: König
Modello: CMP-SPLITVGA10 / CMP-SPLITVGA20 e CMP-SPLITVGA30
Descrizione: Splitter VGA 2, 4 e 8 porte
è conforme ai seguenti standard
EMC: EN 55022:2006: Classe B
EN 61000-3-2:2006,
EN 61000-3-3:1995+A1:2001+A2:2005
EN 55024:1998+A1:2001+A2:2003
e rispetta i requisiti delle Direttive dell'Unione Europea. 2004/108/CE.
's-Hertogenbosch, 1 ottobre 2008
Sig.ra J. Gilad
Direttore agli acquisti
Precauzioni di sicurezza:
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE NON APRIRE
Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE personale tecnico specializzato, se occorre
assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o marchi registrati dei rispettivi titolari e sono in questa sede riconosciuti come tali.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
